Tuvalu · « **Ответ #15 :** Января 30, 2019, 21:46:53 »

Цитата: Geezer от Января 30, 2019, 02:33:46

На входе схемы 220 пФ, не нФ? Обалдеть, что же там остаётся от звука...

1 МОм и 220 пФ - это частота среза 720 Гц, ничего криминального. Кстати, точно так же, как и в Boss SD-1 с 4,7 кОм и 47 нФ в первом ОУ.
Специально для вас приведённые к удобному виду формулы расчёта f(-3 dB) RC-фильтров:
f (кГц) = 159/[R (кОм)*C (нФ)]
f (кГц) = 159/[R (МОм)*C (пФ)]
f (Гц) = 159/[R (МОм)*C (нФ)]
f (Гц) = 159/[R (кОм)*C (мкФ)]
С вас пиво.
Правда, в сабже другая проблема с этими 220 пФ, но если автор ничего такого не пишет, то я и не буду набрасывать.

Geezer · « **Ответ #16 :** Января 30, 2019, 22:01:42 »

Я принёс пиво:
https://www.calc.ru/chastota-sreza-rc-filtra-kalkulyator.html
А если серьёзно, то при таком срезе звук становится выхолощенным и бестелесным, но с сохранением всех имеющихся шумов.
Поэтому и порекомендовал существенно увеличить номинал...

High Hopes · « **Ответ #17 :** Января 31, 2019, 21:06:32 »

1 нФ вполне достаточно на входе, низа точно не режутся , я так понимаю что следующие частотные цепочки по каскадам компенсируют все эти частоты...

кстати, попробовал эту примоч в качестве грелки- так себе , Тубскример намного чётче и лучше. Так что она годится только в качестве самостоятельного драйва и то только в лампу

High Hopes

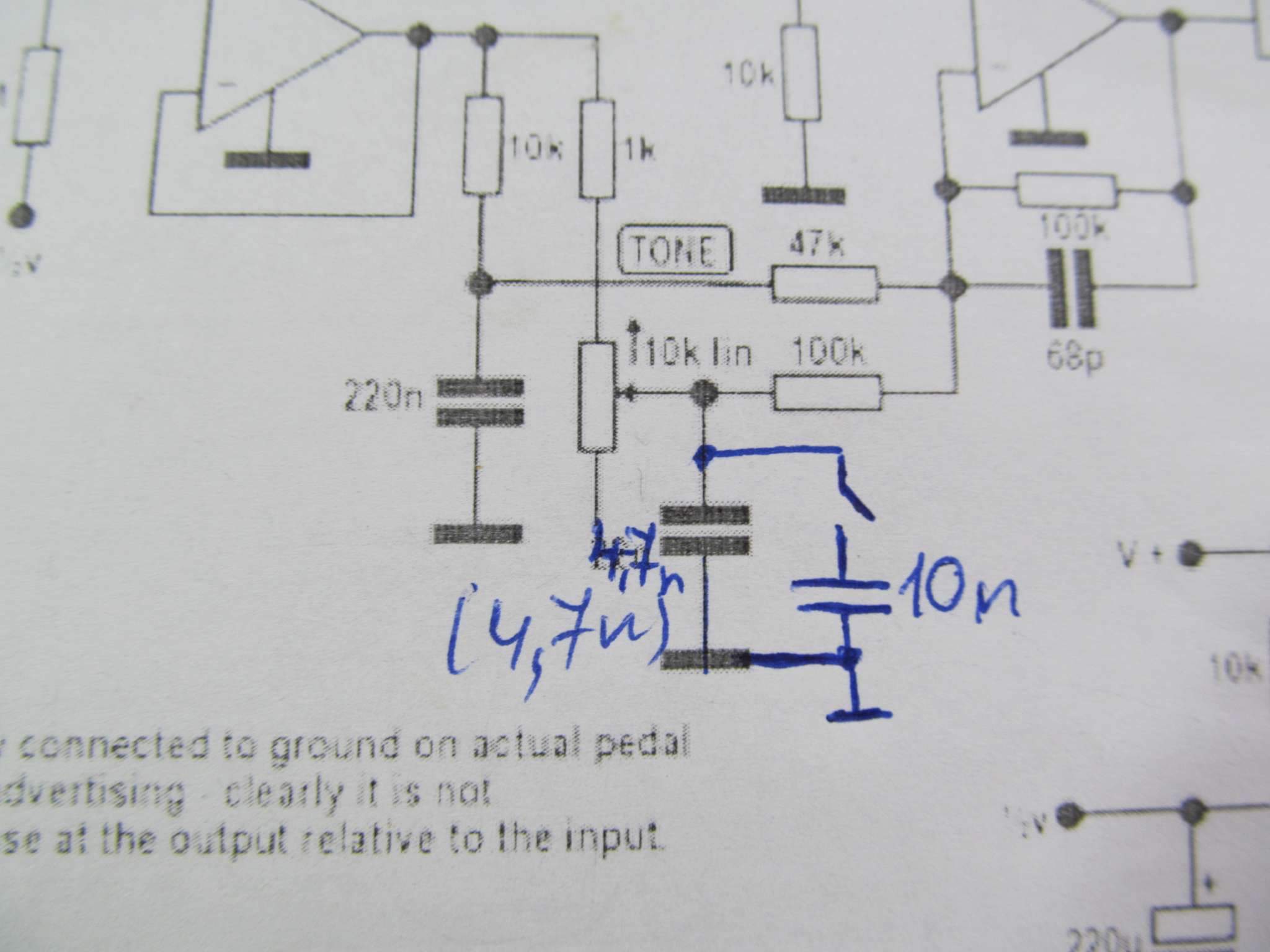

Поменял ёмкость в регуляторе Тона на меньшую - 4,7 нФ , и добавил ещё паралельно к ней 10 нФ, отключаемый тумблером. С 4,7 нФ звук стал несколько ярче и острее, а тумблером можна возвращать звук к оригинальной схеме. Появилось больше возможностей регулировки звука под определённую гитару ( более или менее звонкую) . Теперь примочка стала больше юзабельная и начинает всё больше нравится - очень мягкий и тёплый драйв . Пока играл в неё с гитарой типа Лес Пол. Очень хочется попробовать с винтажным Стратом или Телеком, мне кажется с ними она будет хорошо сочетаться

Denn

Цитата: High Hopes от Января 29, 2019, 20:57:21

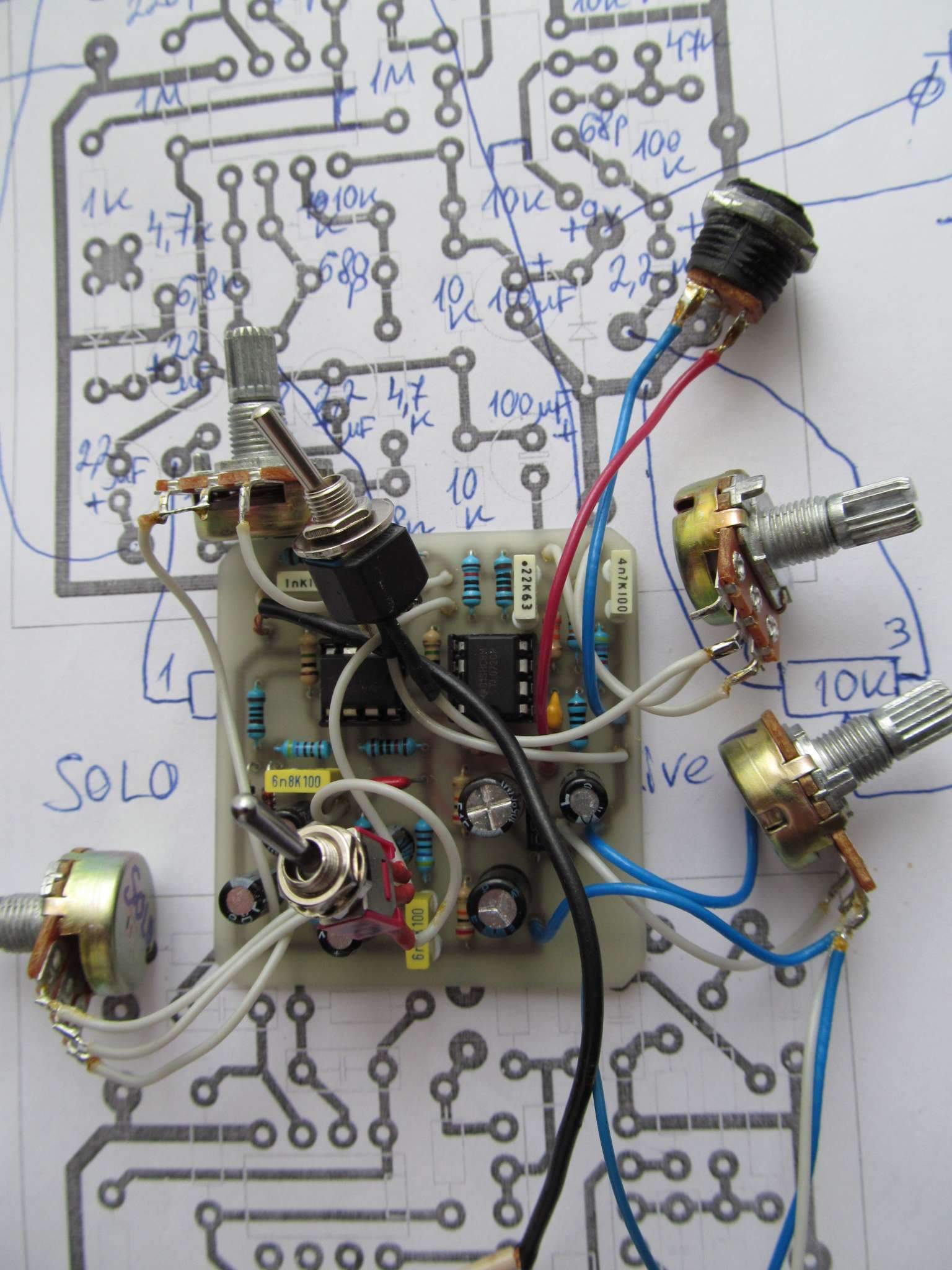

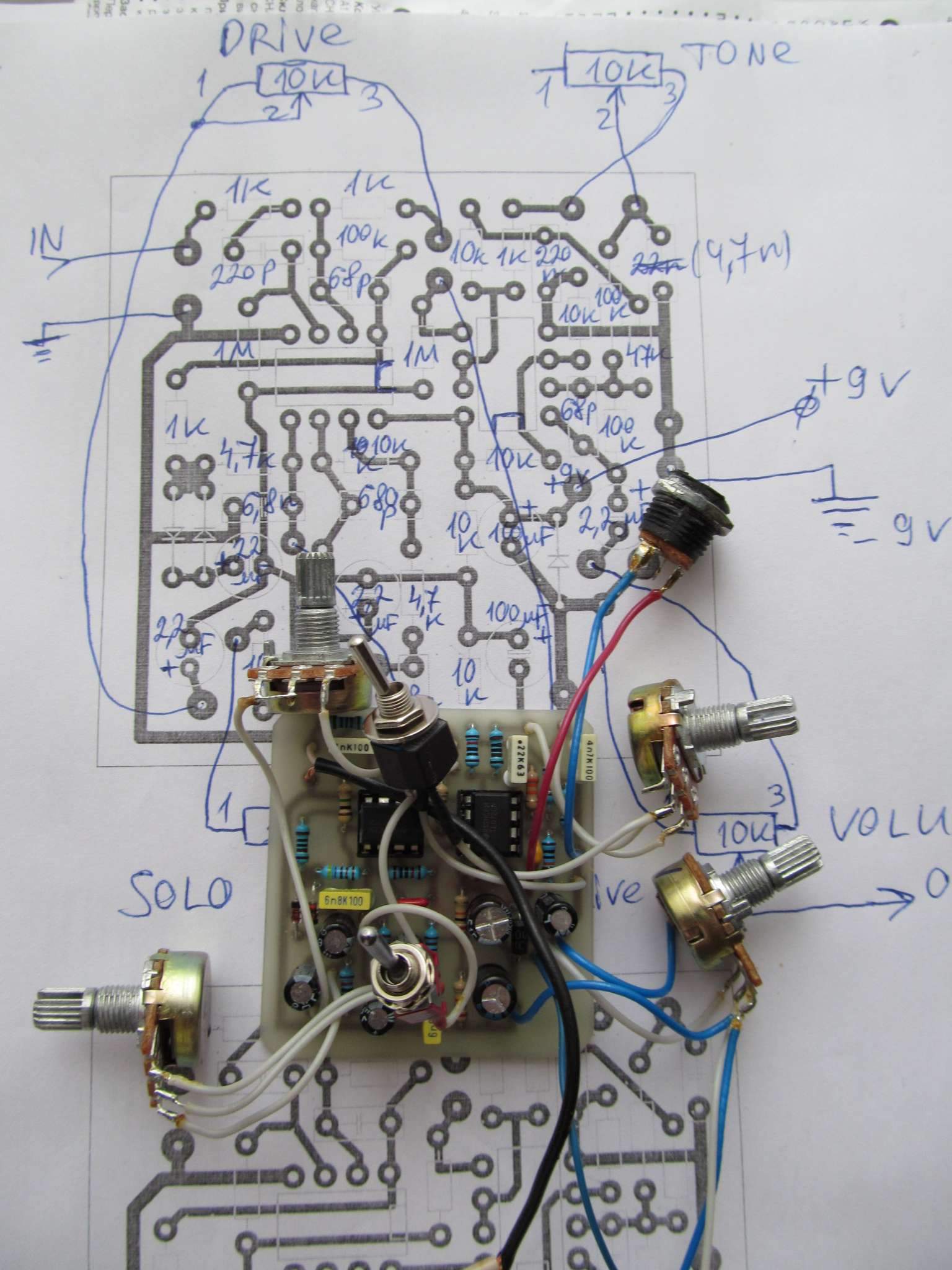

Спаял я ради интереса себе в коллекцию эту примочку Cream Tone. Заработала сразу. Звук такой себе, обычный овердрайв , немного гундосный и мутный , немного глуше чем Босс Суперовердрайв в стоке. При такой не очень простой схеме звук не очень впечатляет, верха яркого маловато...

А у меня всё с точностью до наоборот - самая любимая примочка! Собирал по схеме "из интернетов", только вместо диодов поставил красные 3мм LED'ы (на самом деле есть и диоды - переключаемо, но светики побеждают однозначно, поэтому режимом с диодами не пользуюсь), а оперы - AD823. И как грелка (для Солданы) и как отдельный перегруз (в чистый феди-твина) - везде шикарно! Тьюб-скример после неё однозначно отправился на полку собирать пыль.

High Hopes

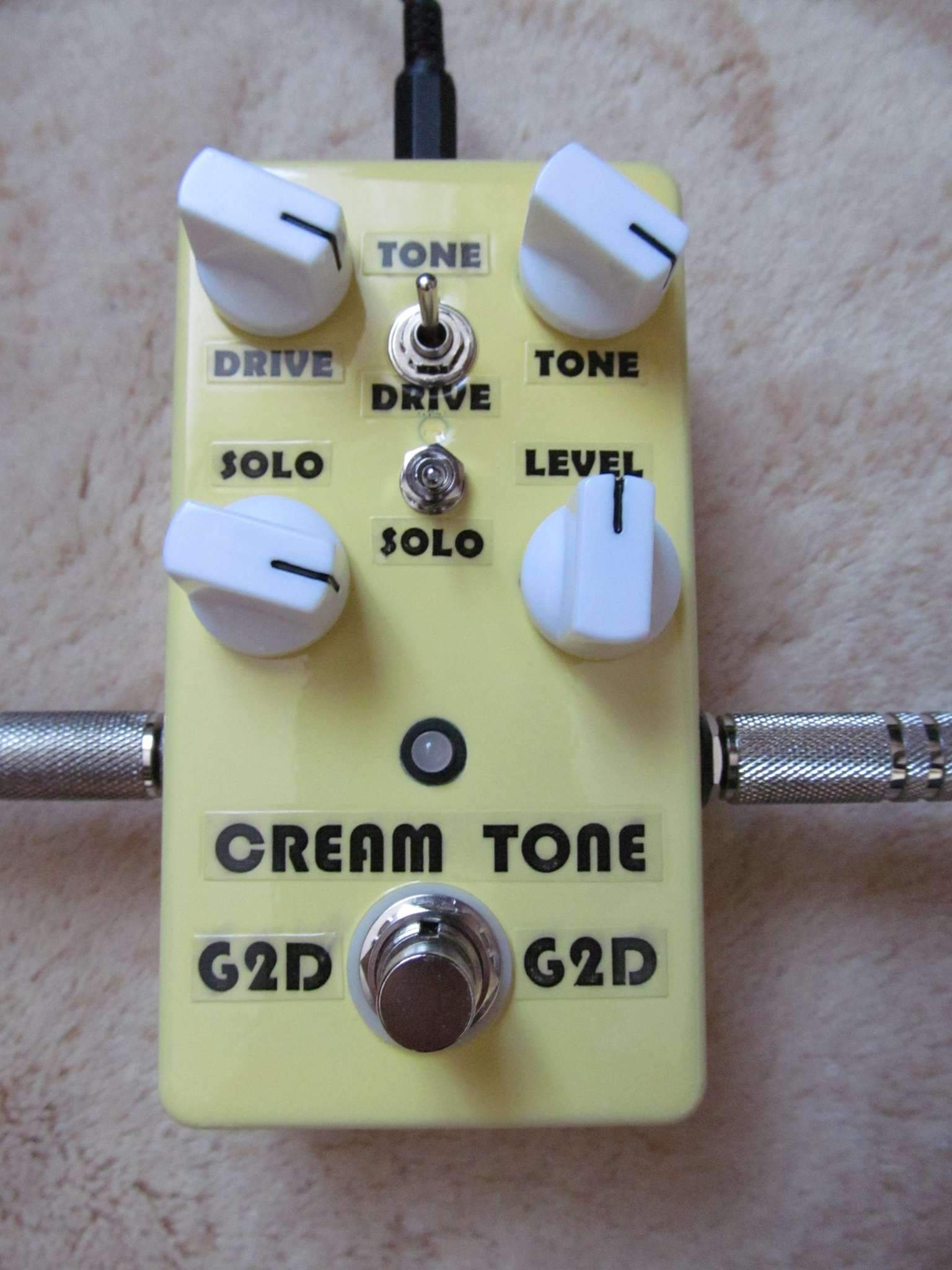

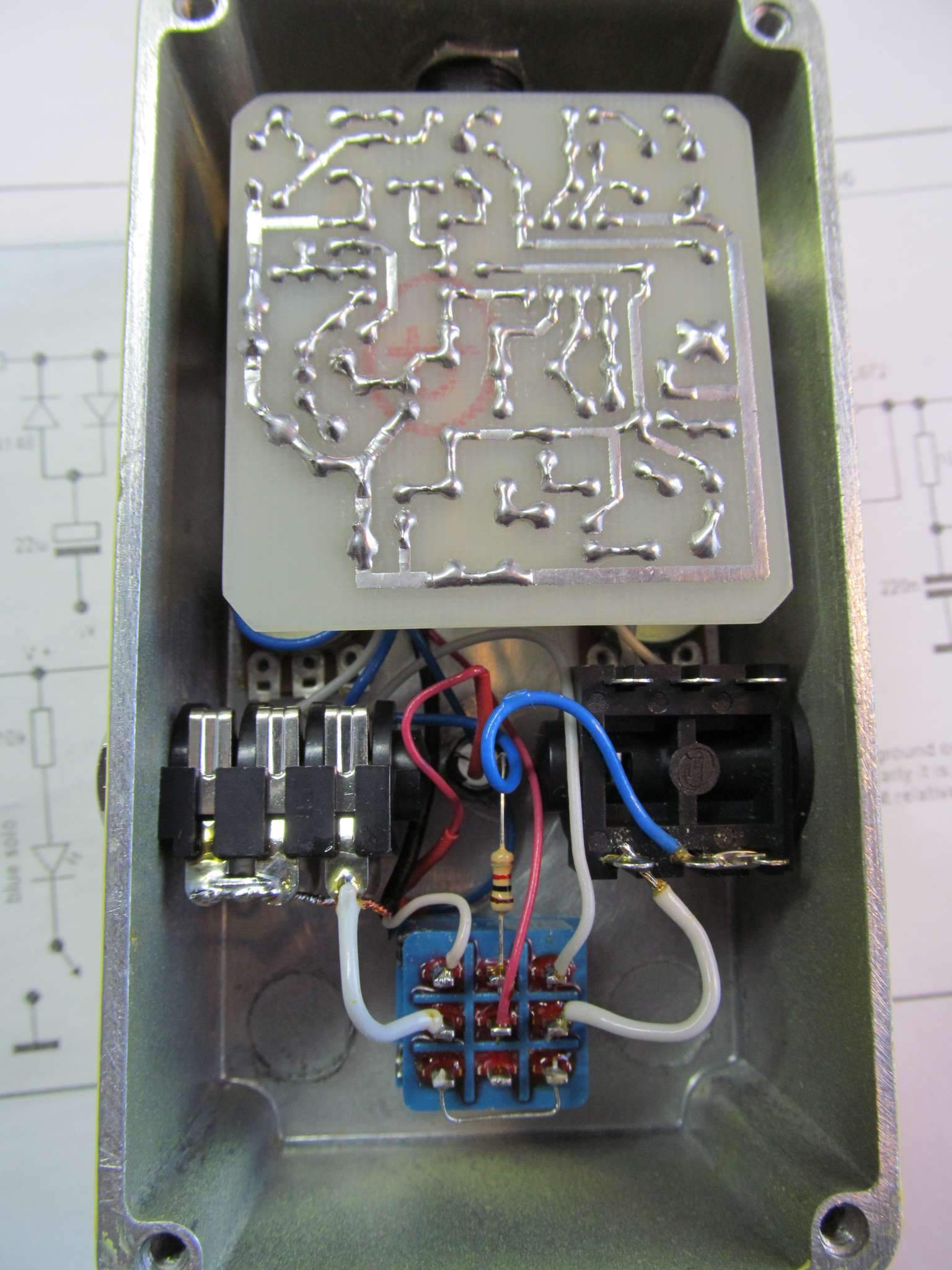

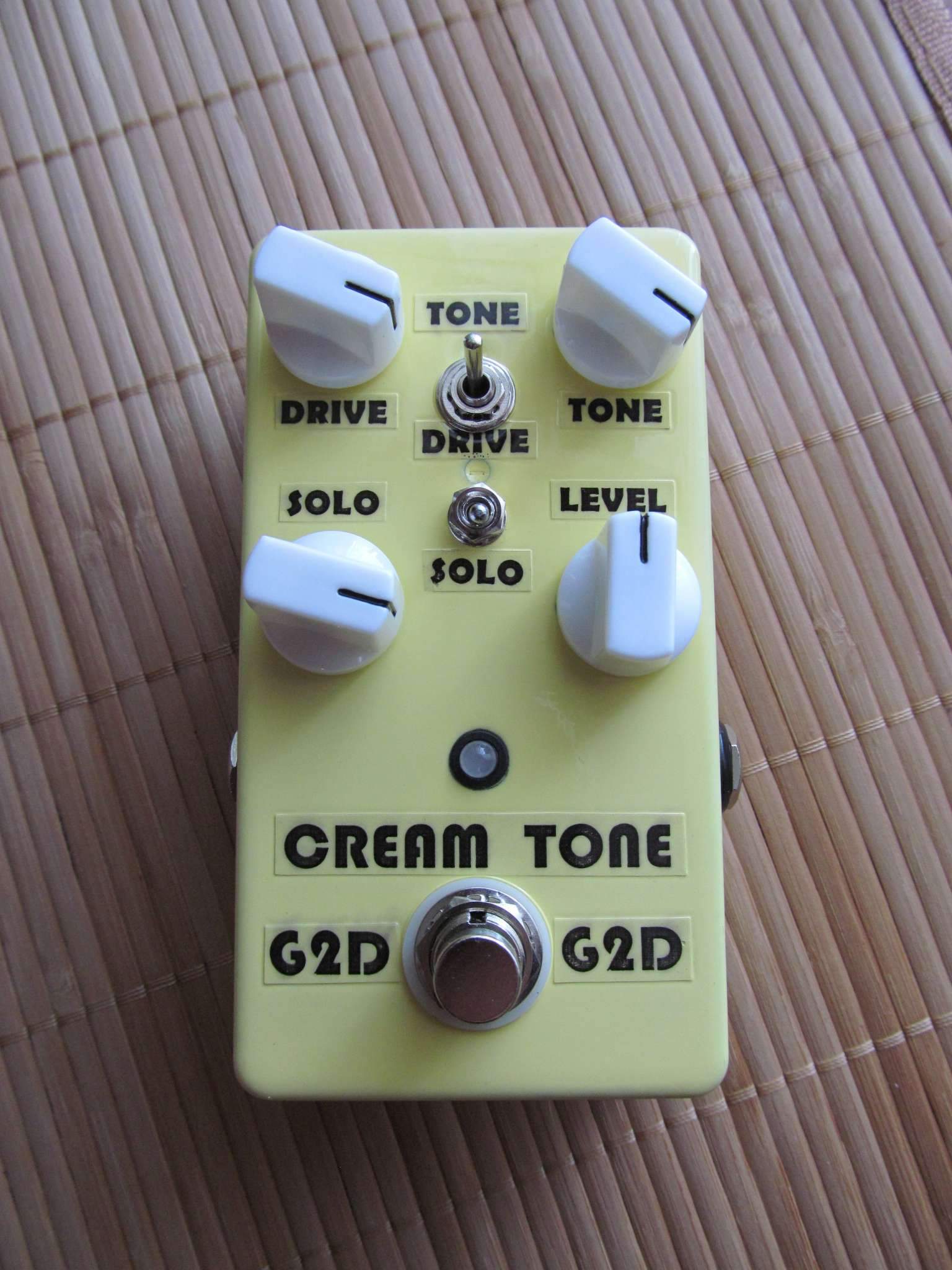

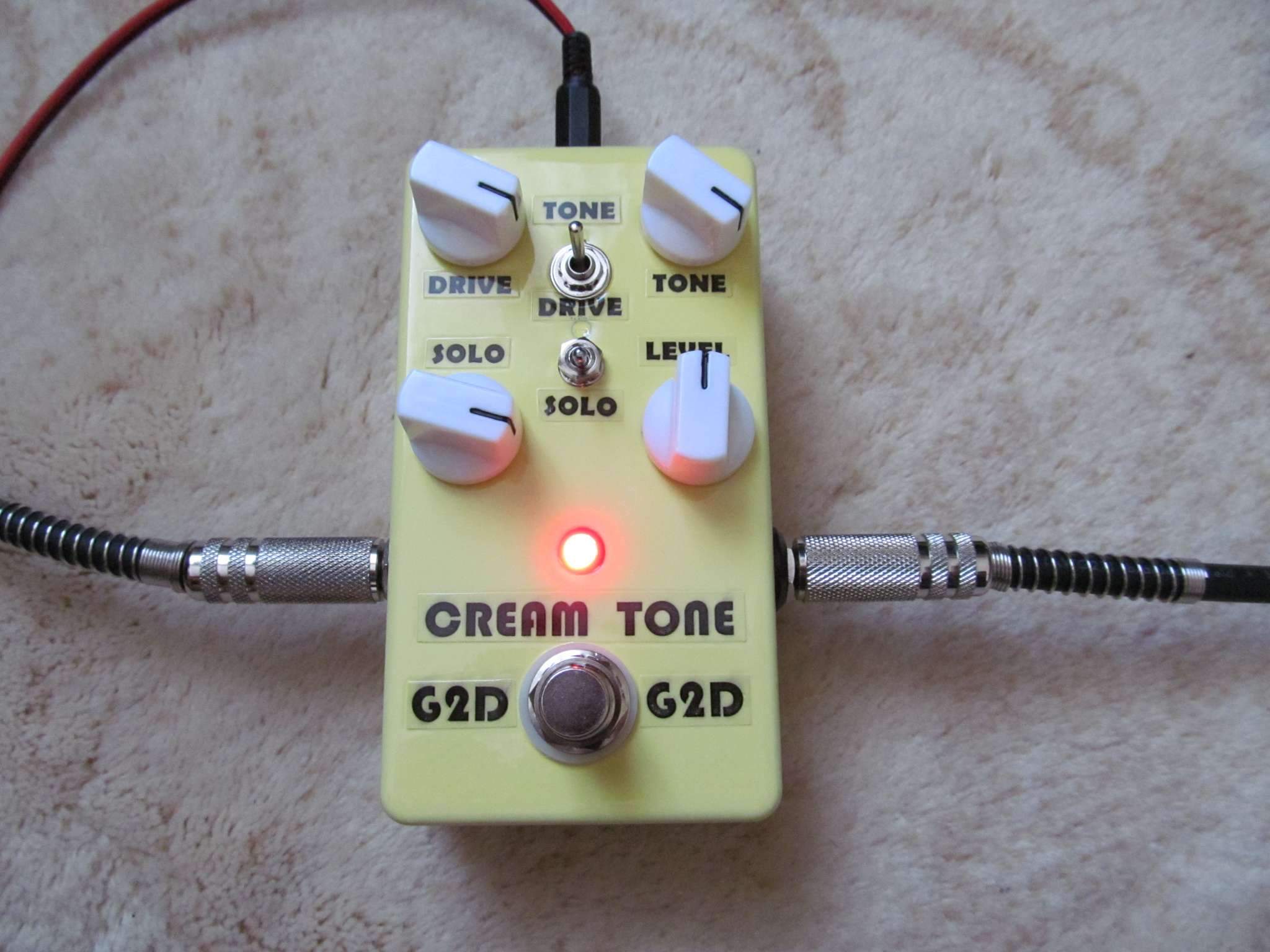

Кстати мне она тоже начинает всё больше нравится, очень мягкий и округлый овердрайв , реально как кремовый , не злой и не колючий . Собрал уже её в корпус, полностью доделал , с модом для подрезания низа в регуляторе Тона. Рад, что собрал её ))
