Здравствуйте!

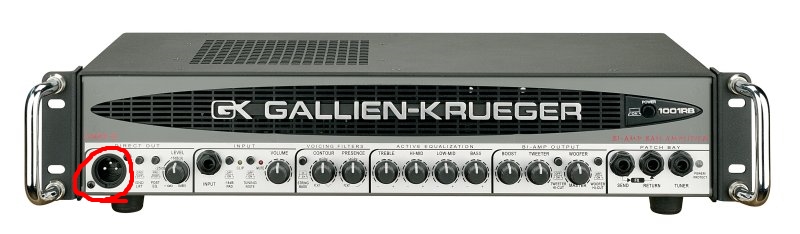

Приехал вот данный усил
В электротехнике разбираюсь на 2+  поэтому был бы признателен за информативную помощь.

1. Правильно ли я понял, что вольтаж переключается посредством перетыкания цветных проводов в соответствии c названиями их цветов, расположенных построчно возле каждого из контактов на плате (цифра 1)? Что насчёт ампеража?

2. В инструкции написано, что аппарат рассчитан также и на 220В, но ближайшие значения, судя по фотке (цифра 1), только 230 и 240. Будет ли нормально работать и на 230 или всё же есть способ переключения именно на 220В? И что насчёт российских 50 Герц? Омерега ж на 60ти сидит, и усил, соответственно, тоже.

3. Как я понял, в целях безопасности, нужно поменять также и предохранитель. Подойдёт любой 5-амперный или же нужен именно той марки, что на фотке?


4. Слышал, что транзисторные бошки нельзя включать без нагрузки - пуще ламповых, иначе сгорят. Так ли это в моем случае? И если так, то возможно ли включение с прямым подключением к микшеру через специально предназначенный для этого Direct Out?


5. И последний вопрос. После вышеуказанных манипуляций шнур питания стандартный "нашинский" подойдёт?
Спасибо

Извини, что-то топик мимо глаз проскочил.

1. Да, именно так. Там на плате написана схема подключения для 230В. (хотя можно и на 220В сделать, но без подготовки не рекомендую). Перетыкаешь цвета как написано в этой строчке.
2. 50 или 60 гц не такая большая разница. Так что все без проблем.
3. Да, предохранитель надо заменить на тот, который написан на задней панели.
4. Нет, большинство транзисторников вполне без проблем работают без нагрузки. Рекомендую прочитать мануал к аппарату. Если нигде специально не указано наличие нагрузки, то можно использовать без оной.
5. Пойдет

>Правильно ли я понял, что вольтаж переключается посредством перетыкания цветных проводов в соответствии c названиями их цветов
не совсем так... тут типа так понимать: если желтый провод - девайс рассчитан на столько-то вольт, красный на столько то...это совсем не значит что если ты воткнешь туда желтый провод, можно подключать 220 )))))))

>В инструкции написано, что аппарат рассчитан также и на 220В
да, при условии что он куплен в ТОЙ стране, которая указана в инструкции. если покупался в США - значит он для США, тоесть на 120 В, 50 или 60 Гц.

>3. Как я понял, в целях безопасности, нужно поменять также и предохранитель.
воткнув девайс рассчитанный на 120 В в сеть 220В, врядли сгорит только предохранитель ))

>50 или 60 гц не такая большая разница. Так что все без проблем.
да ну?? откуда вы это взяли? ну в данном случае соглашусь, на трансформаторе вроде бы написано 50-60.


далее,
на задней стенке ЧЕТКО указано - ONLY 120 V 60 Hz. НИКАКИХ 220!!!!!!
бывают трансформаторы на 120/240, но судя по фоткам, этот транс только на 120 и точка.

Ну, если там воткнуть все провода по схеме "220" тоесть предпоследняя строка либо "230"  - последняя, может быть оно и так...

Всем привет! А как обстоит дело с переключением GK 2001Rb?

Вот что нашел.
Таблица подключения это понятно, переключил по 230.
далее два предохранителя(на одном фото я его снял, смотрел маркировку)






И непонятная перемычка, хотя скорее спаяная ножками.

Ок! Спасибо!
Кстати нашел в сети схему 2001Rb, в частности по питанию, может скажет что нибудь. Сейчас не могу точно сказать какая у меня ревизия, но 15ая страница подходит(ревизия A2), правда режима 220 у меня в таблице нет.

PDF с схемой
http://rghost.ru/41379821

Спасибо AZG
