А то что при этом корпус транзистора, микросхемы прикручивается винтом/гайкой не считается? Через него же тоже может замкнуть

А стабилизаторы типа 7812 тоже надо через такую штуку крепить? Какой для них нужен радиатор?
Интересно, есть ли все эти приспособы в наших магазинах. Пока только на tube-town'е обнаружил.

А если использовать шасси усилителя в качестве радиатора. Или это совсем колхоз?

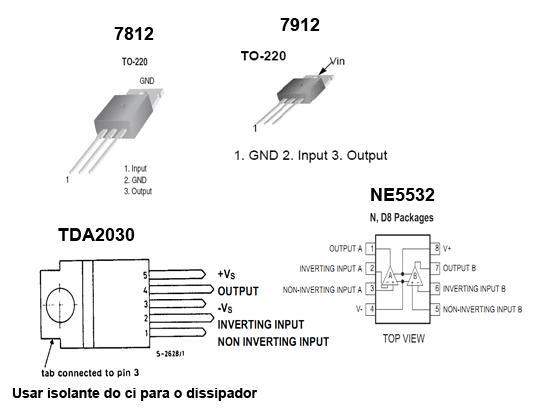

finch, а посмотри по даташитам - что у 7812 на корпусе.

Engener, я это и имел в виду. С 7812 не надо никаких прокладок - сожаем на корпус и все.

Единственный ньюанс - чрез нее можно образовать земляную петлю, однако же заземление корпуса желательно иметь не через нее, так как через пасту у нее может быть плохой контакт с корпусом.

.

... и добавил:

При установке микросхемы TDA2030 на радиатор, нужно иметь в виду, что корпус этого чипа соединён с минусом источника питания. Если на один радиатор устанавливаются сразу две микросхемы, то нужно предусмотреть установку изоляционных прокладок, которые можно выполнить из любого материала обеспечивающего зазор в 0,03… 0,05мм между сопрягаемыми поверхностями.

Крепление удобно осуществлять винтами М2,5, на которые нужно предварительно надеть изоляционные шайбы и отрезки изоляционной трубки (кембрика)

если питание двуполярное то изолировать от шасси тда обязательно. Если однополярное то нет.

вообще неплохая микросхема. не смый фонтан но и ничего дурного. Если првлиьно собрать то долгая стабильная рабта.

... и добавил:

finch, а я ставлю обычно на небольшой радиатор, которы на плате находится. посомтри мои изделия.

этого вполне достаточно для преда на несколько ламп. Или ты хочешь накал мощника стабилизированным запитать?

finch, для реле - ну лучше застабилизировать. Сольдано например стабилизировал в х88.

для питания от стабилизатора 7812 нескольких реле радиатор на него вообще не надо - либо мельчайший - смотри мой или сольдановский х88.

а у тебя сколько вольт выпрямленного?

finch, эхх вот это реле у тебя мощные

ну тогда выпрямляй раз перменка позволяет и стабилизатор и небольшой радиатор раз такие громадные реле.

а поменьше реле с током у тебя нет? у меня обычно все работает и без теплоотвода на стабилизаторе, хотя собирал по 4-6 реле было в схемах...
