Пришел тут один клиент. Хочу, говорит, голову басовую. Только маленькую, но чтобы выглядила как нормальная ламповая голова - с лампами трансформаторами и тп. Но при этом была маленькой, относительно легкой, и ватт так на 200-250, т.к. у меня кабинет на 2х10, 300W/4R. И стал я думать. Подумав я заказал с ибея оконечник
L15D, Class D, с частичным БП на борту (куда подается только двухполярная переменка с транса), импульсный
преобразователь 12V/380V, Питающий симпатичный транс на 2х37В/5A, который удалось БУ купить за 10 баксов.
Когда приехал оконечник и трансформатор - все это было быстро спаяно вместе, подключен входной-выходной разьемы, включен бас и подключен кабинет.
И этот паучек вполне себе сносно зазвучал, при этом никаких тебе посторонних шумов или чего-то подобного. После часа игры (мда... чот меня понесло тогда...) - радиатор был слегка теплый, так что было решено дополнительное охлаждение не делать. Шасси имеет вентиляционные отверстия для выхода воздуха, да и в целом на нем хватает дырок, чтобы тянуть свежий, за счет естественной конвекции. В случае если уже в собранном варианте начнутся проблемы - то есть возможность поставить сверху на шасси небольшой (30х30х10мм) вентилятор от принтера, над оконечником, вытяжной, и запустить его от накала (вентилятор на 24в, от 12в без проблем стартует, но крутит безшумно и не быстро), а включение вентилятора реализовать с помощью би-металлического выключателя, прикрученного к радиатору оконечника, градусов так на 40.
Ну значит дело за предом. Трансформатор не имел ни анодной, ни накальной обмотки. А обмотка оконечника, после выпрямления была уж слишком высокой, для дальнейшей с ней работы в качестве накальной либо для преобразования - нужно было бы городить какие-то стабилизаторы, StepDown и тп, что занимало бы место. Вместо этого была разобрана зарядка на 13в/2A, вытащена из нее платка (которая оказалось очень небольшой, т.к. импульсник), и уже с этой платки было запущено на накал (12,6в), и на преобразователь анодного.
Шасси, кстати, было решено взять такое же, как в недавнем проекте домашнего усилителя на ГУ-17 - кто еще не видел -
https://guitarplayer.ru/index.php?topic=385301.msg10298233#msg10298233 - тут много фото. )

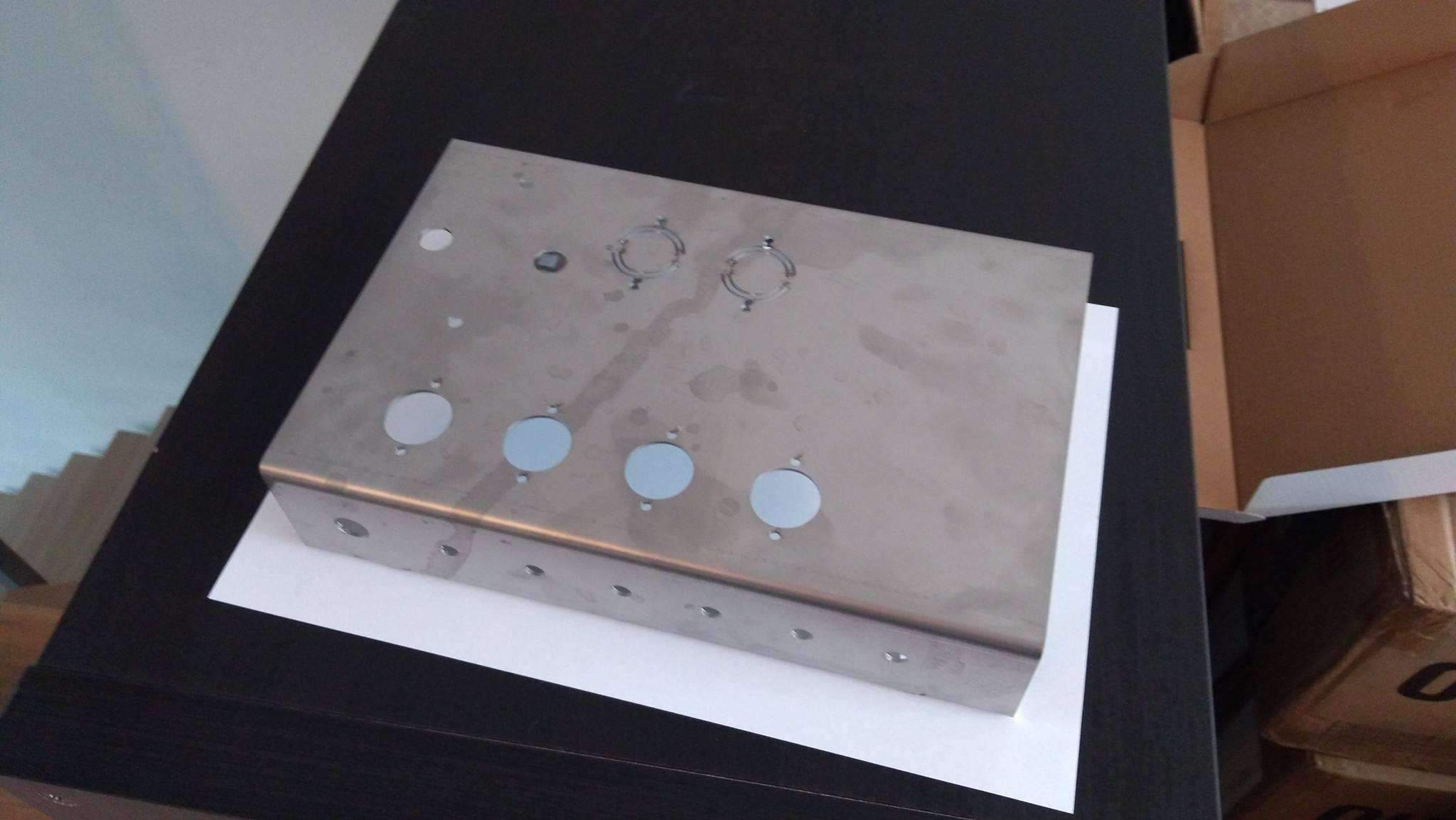

и отдельно - само шасси:

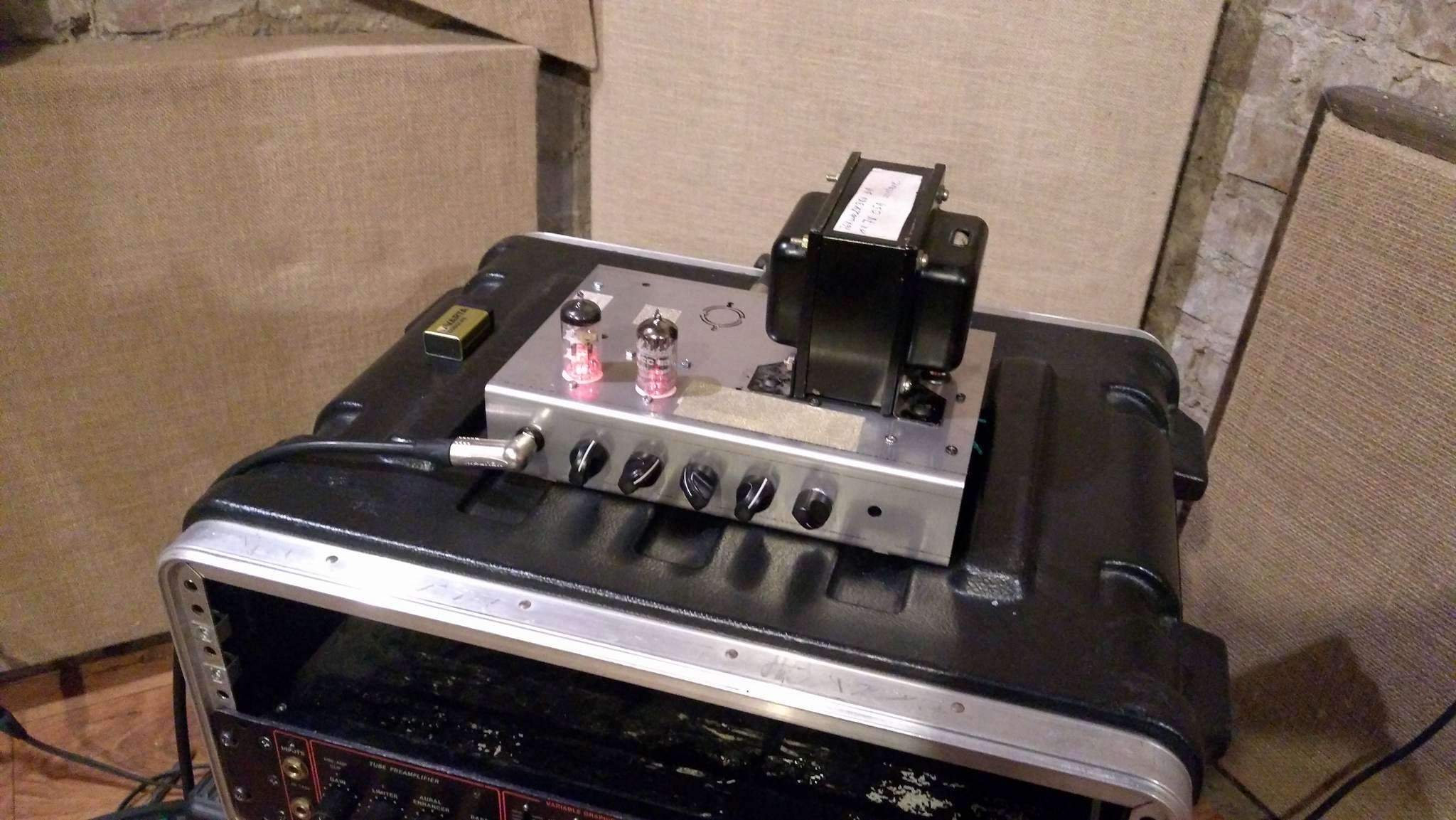

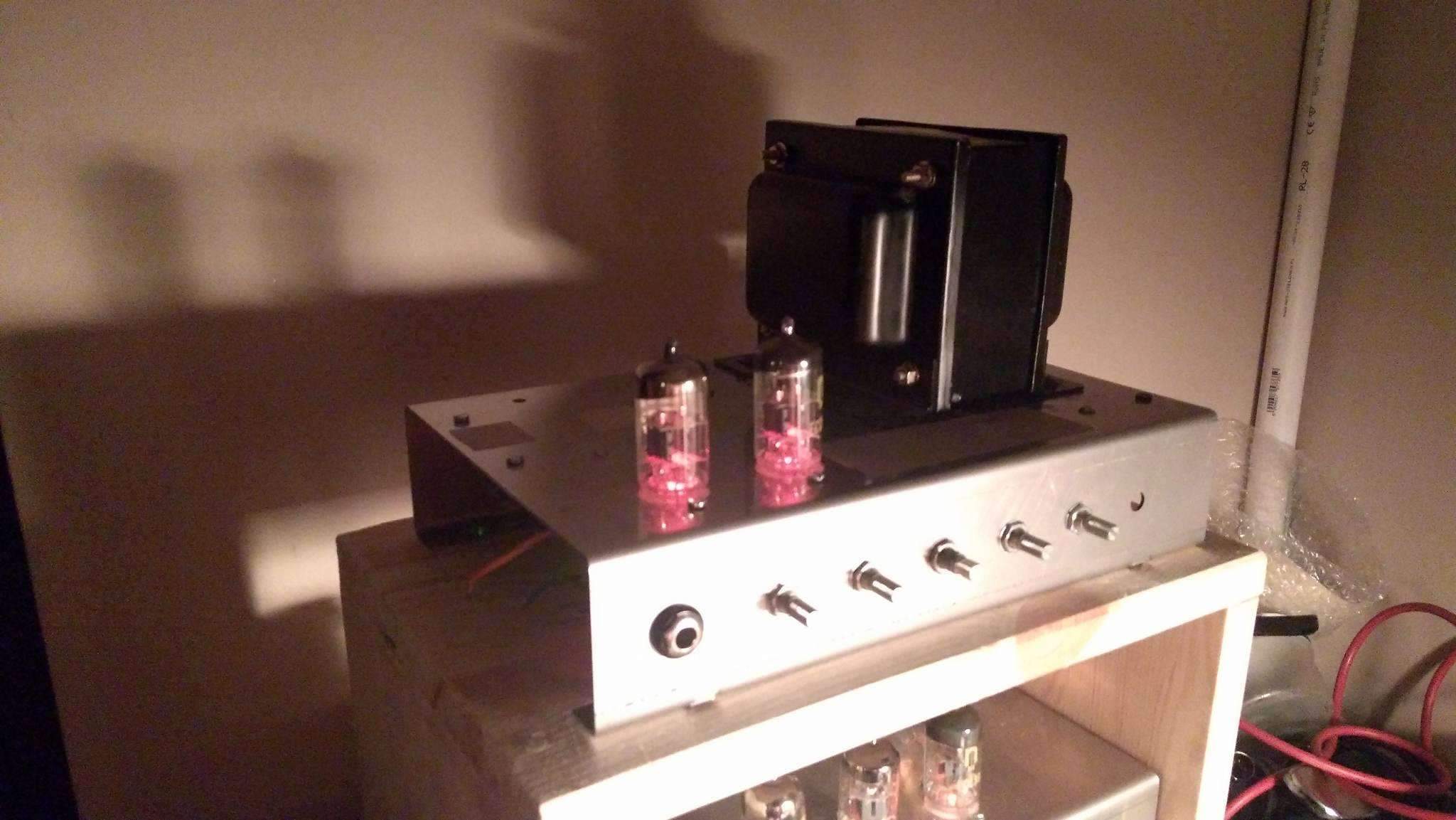

Все было упаковано, включено и проверена работа накала:
Лишние отверстия на шасси заклеиваются специальной экранирующей лентой, а само шасси, в последствии, красится в черный цвет.
Но место в шасси заканчивалось, а еще нужно было туда поставить преамп...
Преамп.
Поскольку клиент просил чтобы было как минимум 2 лампы, то было решено взять, уже полюбившимся многим, преамп от Алембика (F2B), и немного переделать его. В моих проектах очень хорошо себя показало запараллеливание входного триода (одна лампа), что и было сделано, а так же было решено для более оптимальной стыковки с оконечником, сделать катодный повторитель.

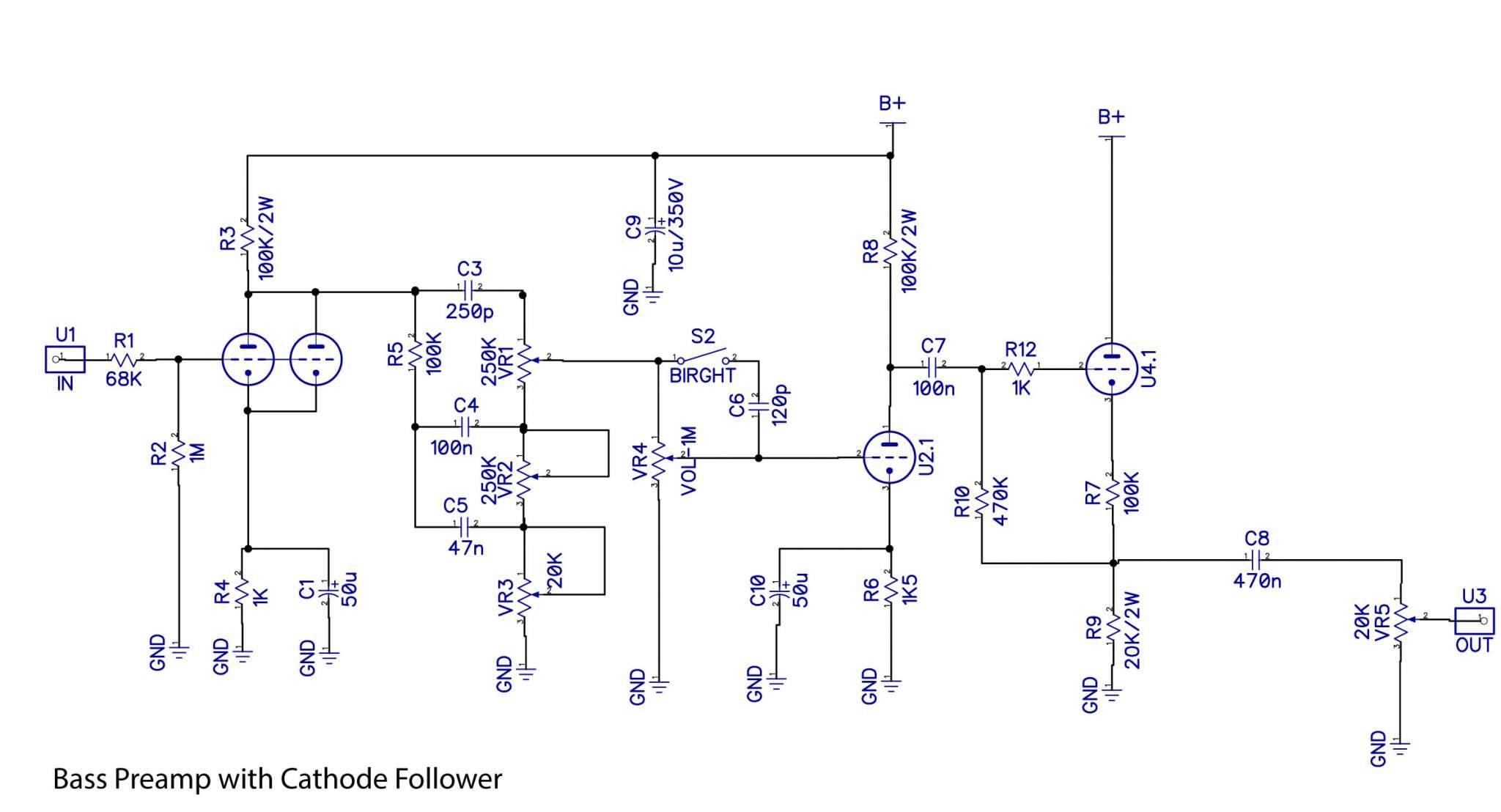

схема:

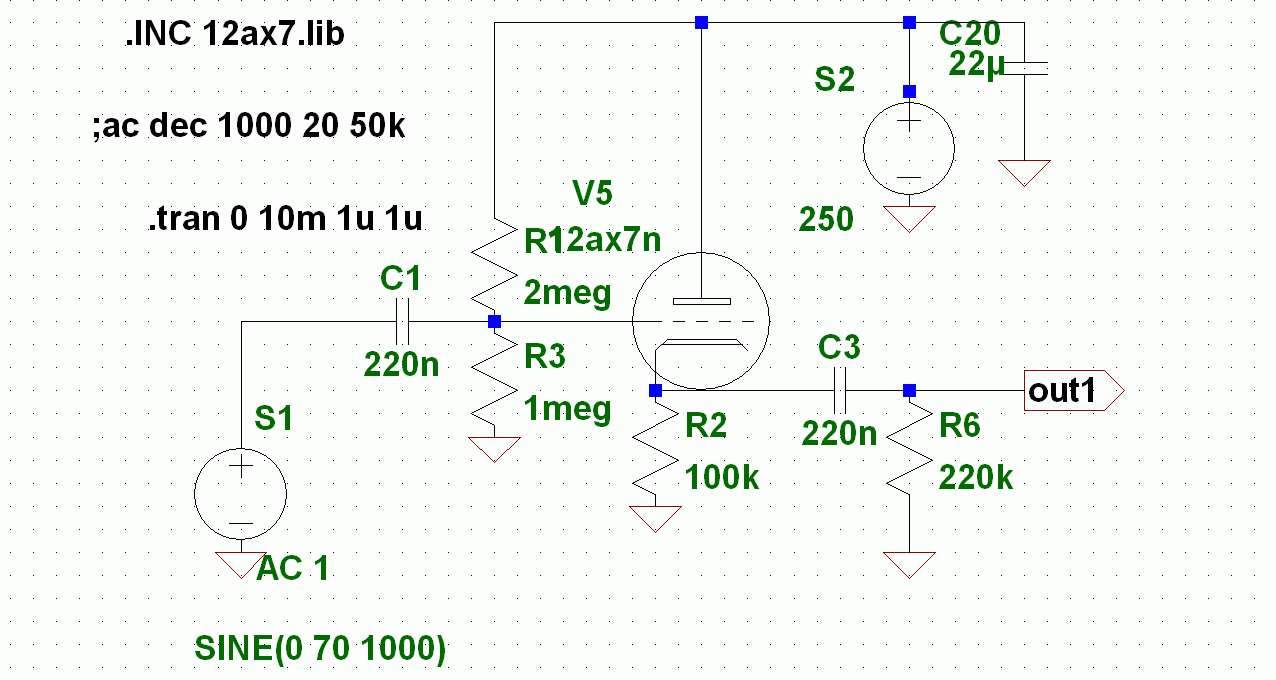

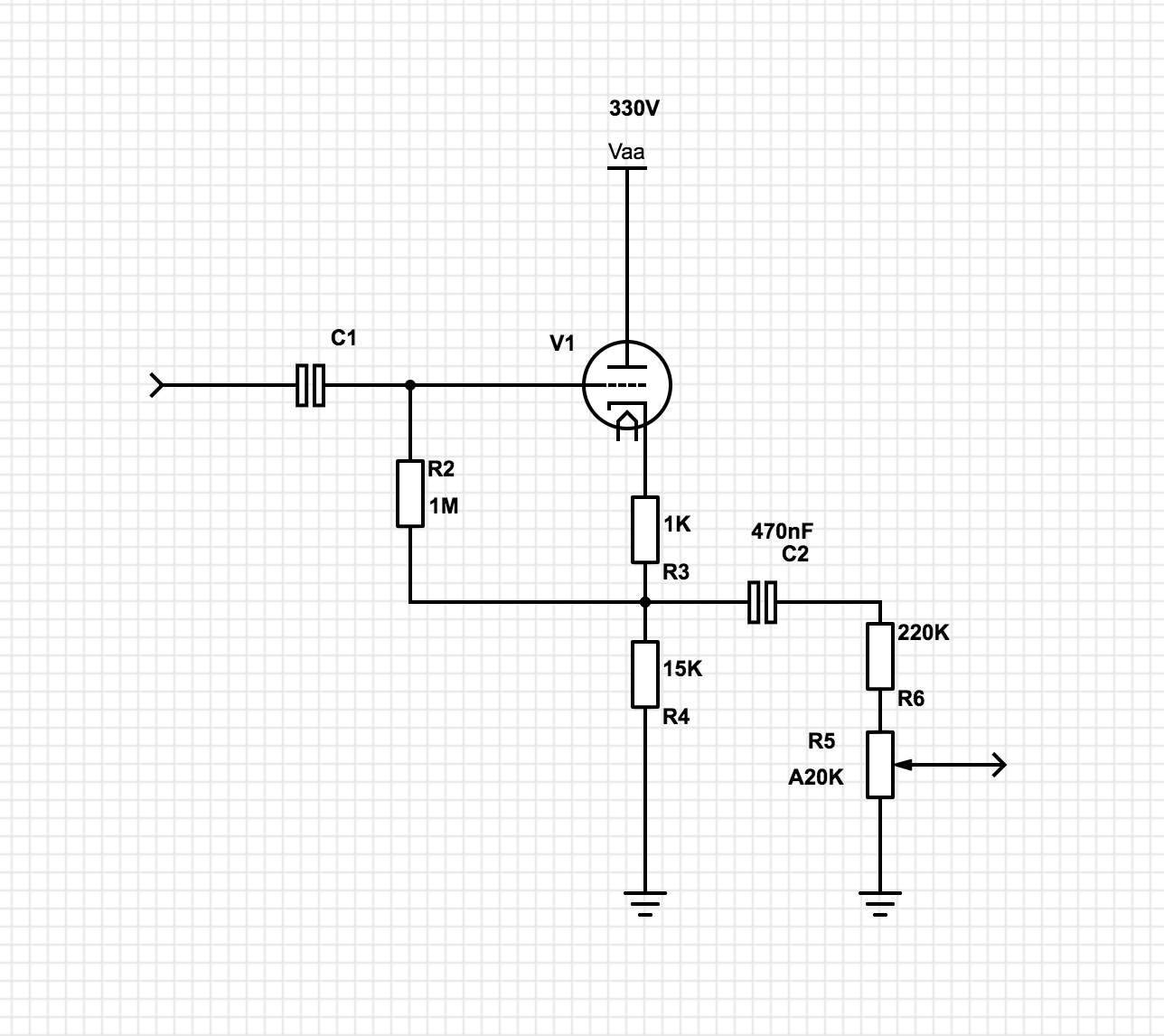

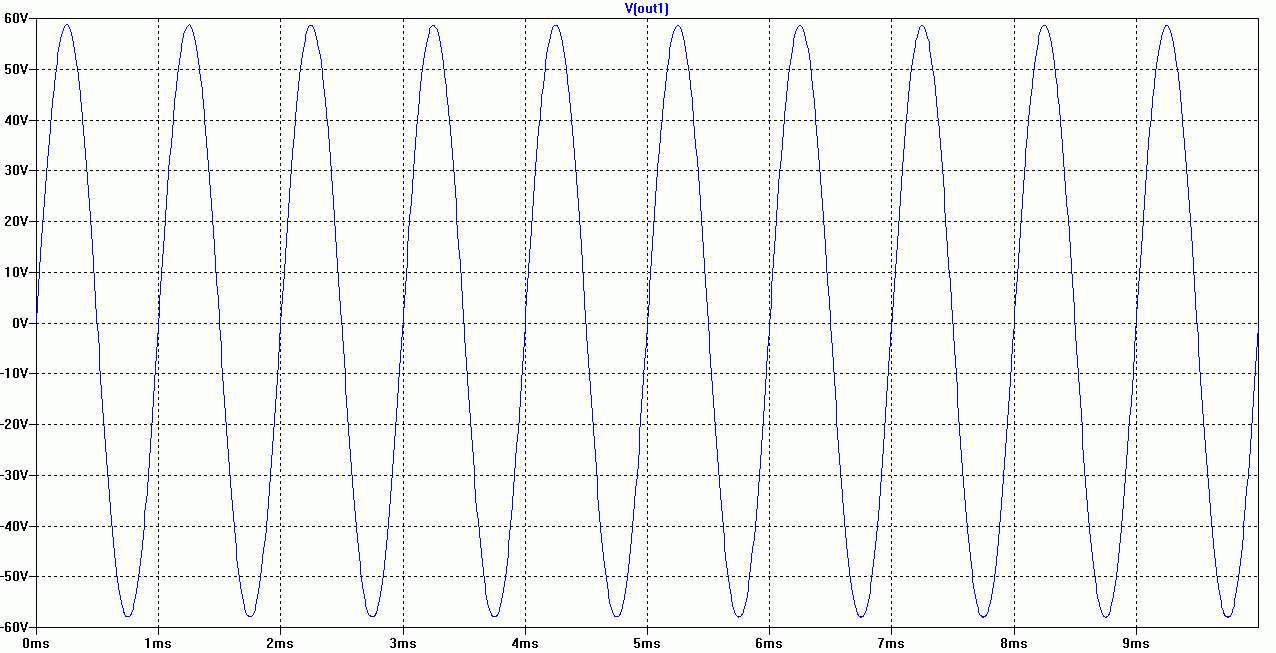

Поскольку я никогда не делал катодные повторители ранее в басовых аппаратах - комментарии и поправки приветствуются.

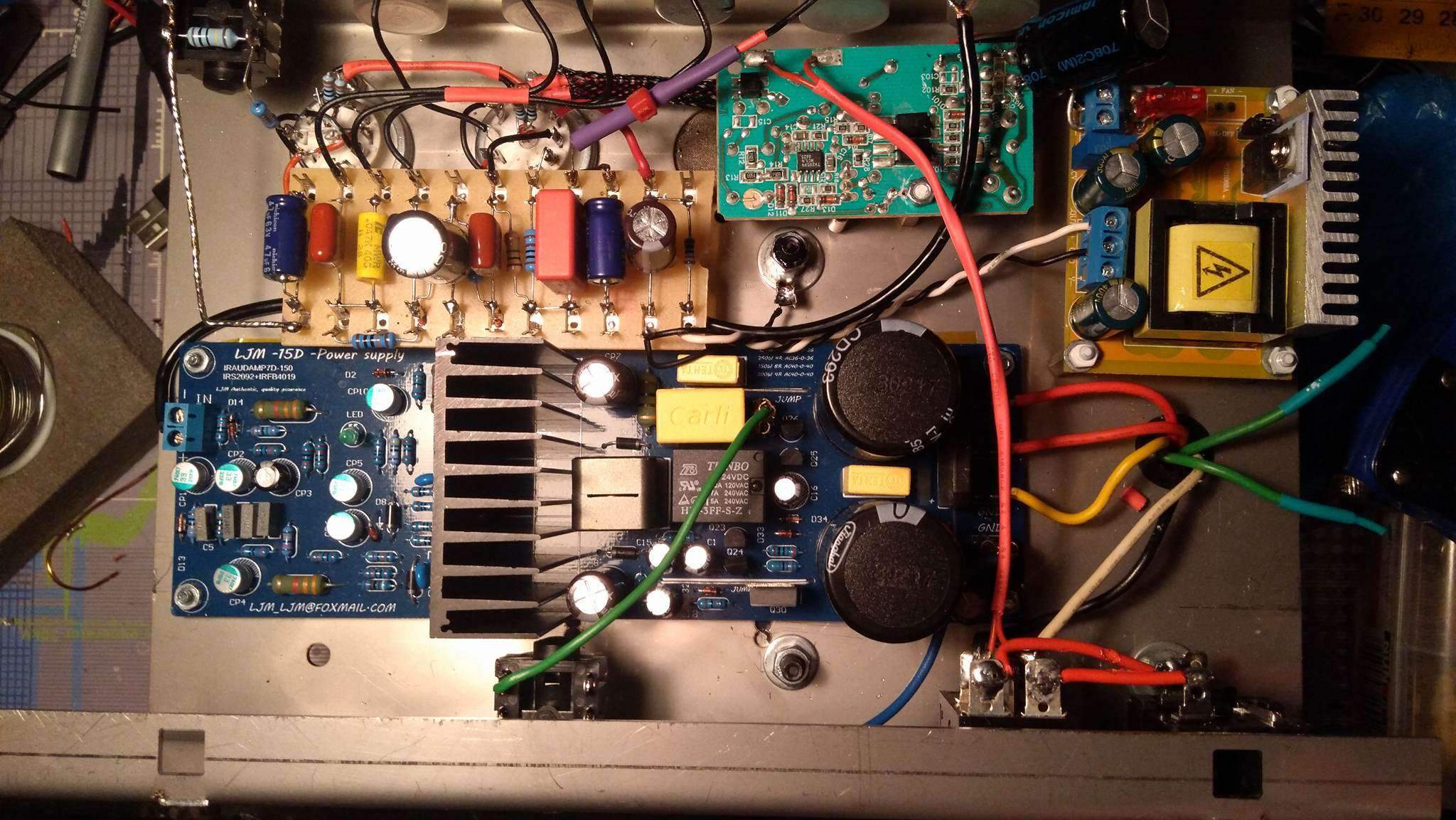

для простоты и ускорения работы преамп разведу на таг-борде (два ряда пинов, с отступами по 8мм и растоянием между рядами в 30мм), прикинул лейку - получилось что с питанием занято 11 пинов, и что в общем-то такая плата отлично входит в оставшееся место в шасси.

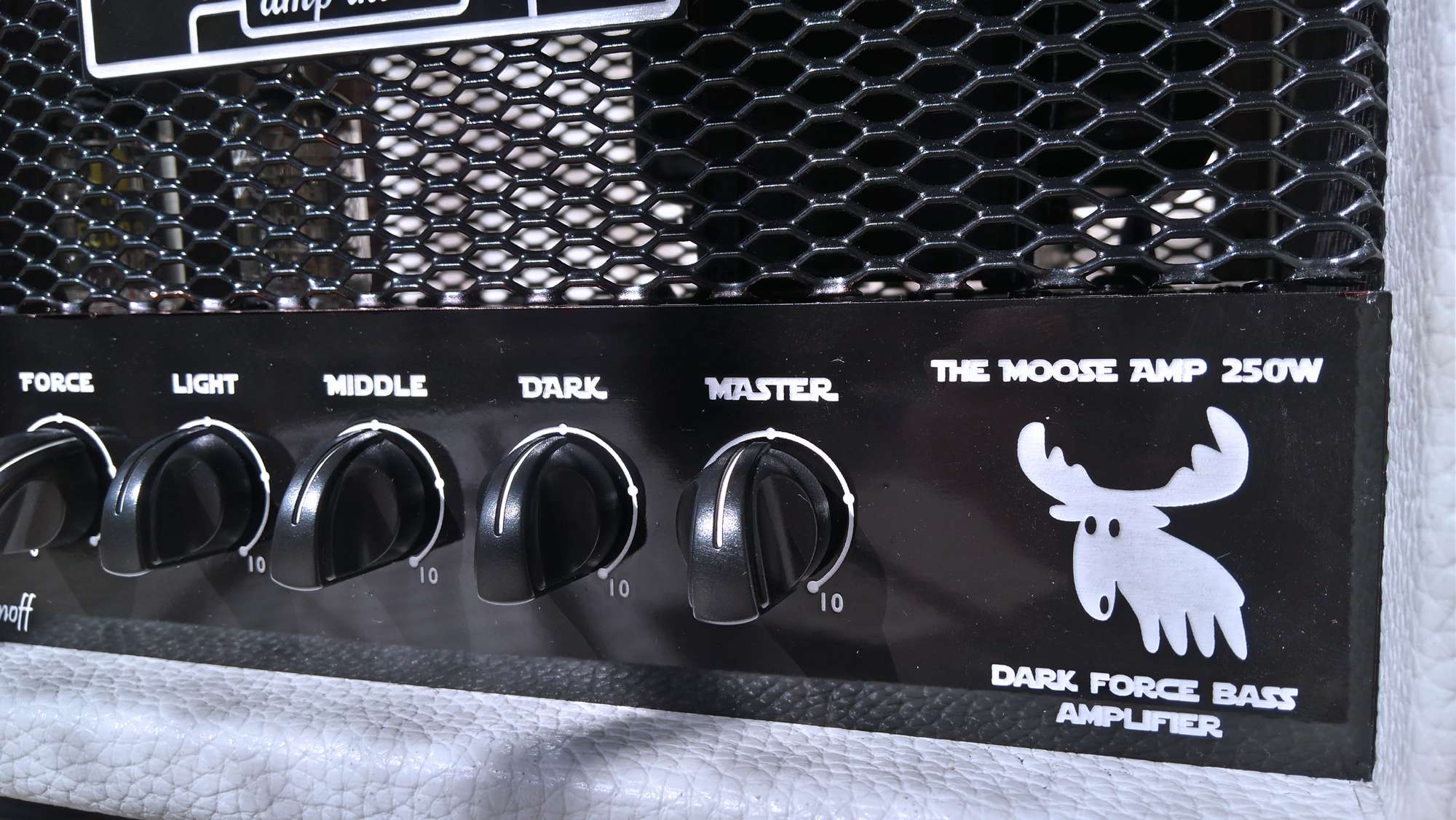

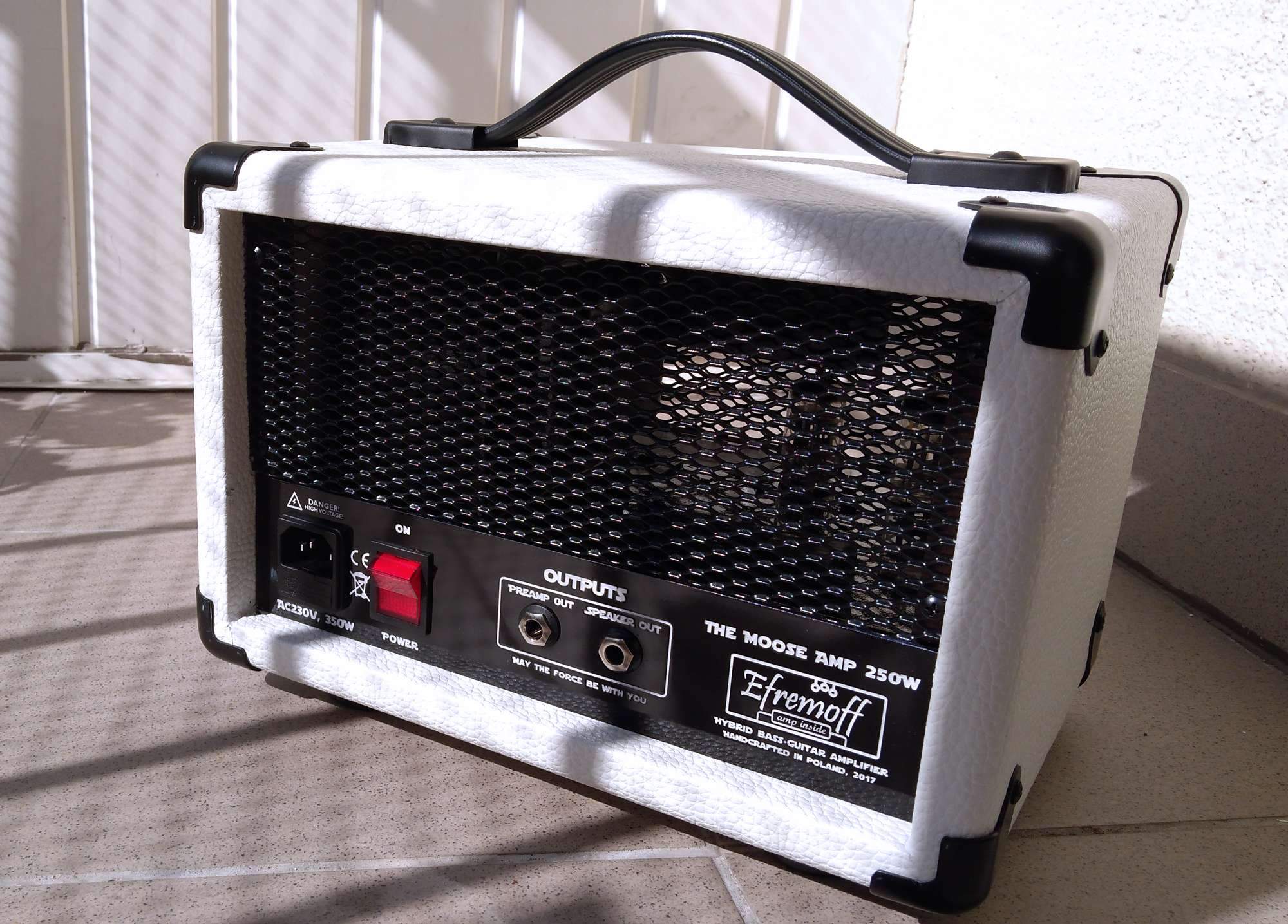

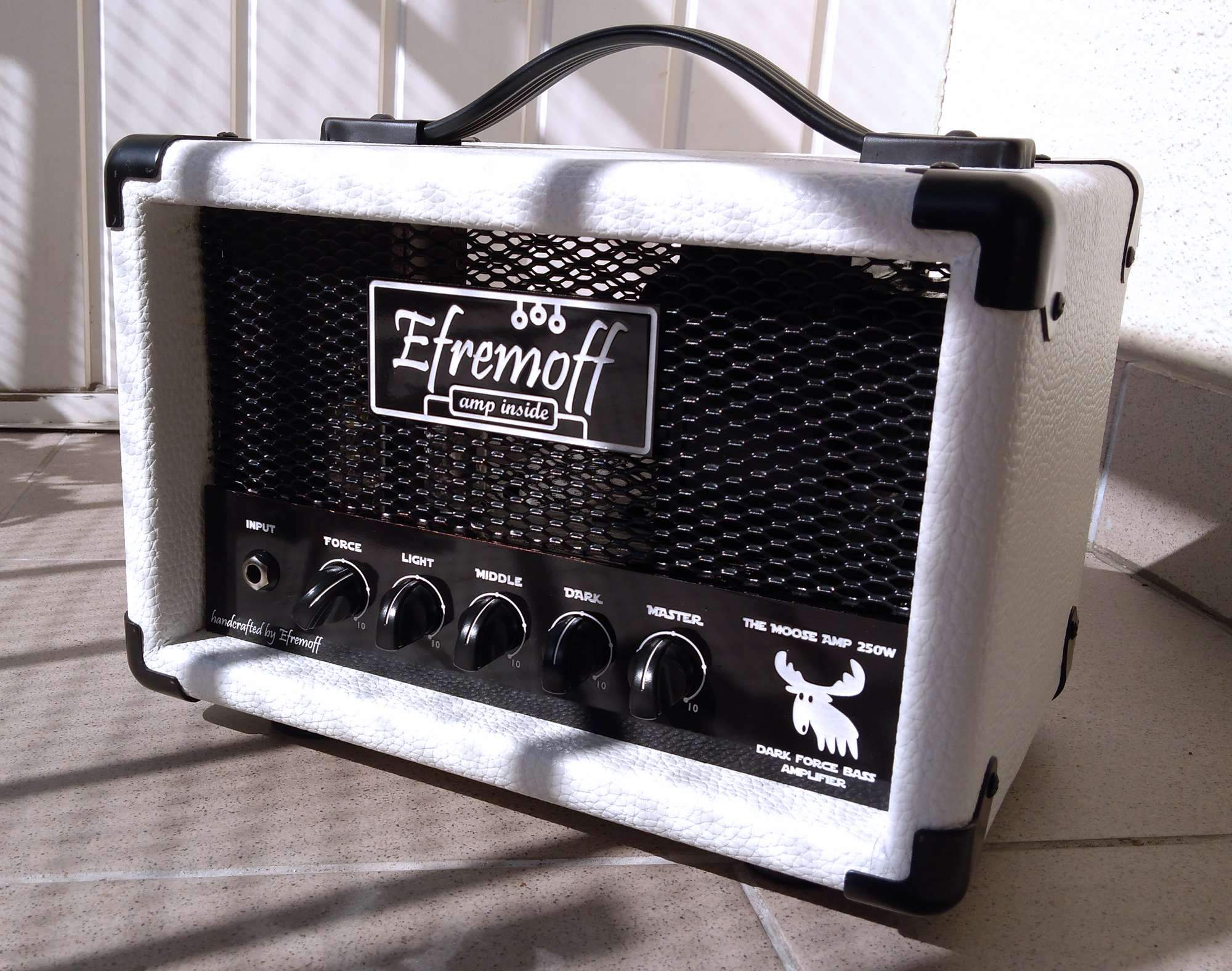

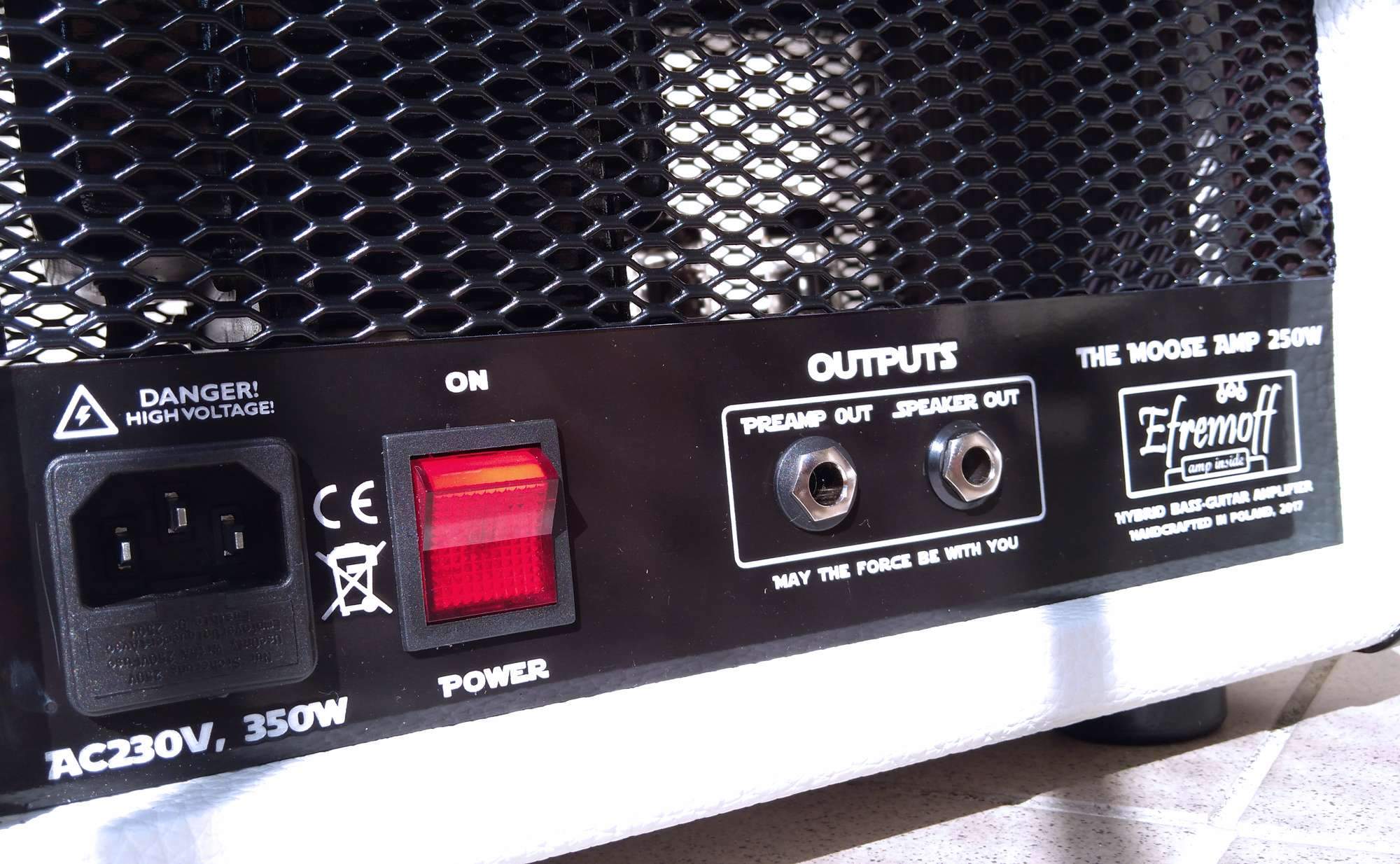

Оформление планируется так же, черно белое, как и в выше названном проекте гитарном на ГУ-17 (да, у меня много белого толекса еще...
)
В ближайшее время планирую сделать будку, развести и поставить на место пред, проверить как оно будет дружить с анодным преобразователем за 6 баксов. )
