Автор Тема: Гитарный ламповый предусилитель Hi Dev! Preamp  (Прочитано 9606 раз)

0 Пользователей и 1 Гость просматривают эту тему.

Оффлайн FatalityJunk

  • Новичок
  • *
  • Сообщений: 6
  • GuitarPlayer.Ru fan!
Re: Гитарный ламповый предусилитель Hi Dev! Preamp
« Ответ #60 : Апреля 05, 2025, 14:30:19 »
Цитата: Alex_SG от Апреля 05, 2025, 13:49:49
FatalityJunk,Не должно.
180 - ОК, 245 что-то многовато. В катоде какой резистор и напряжение на нём?

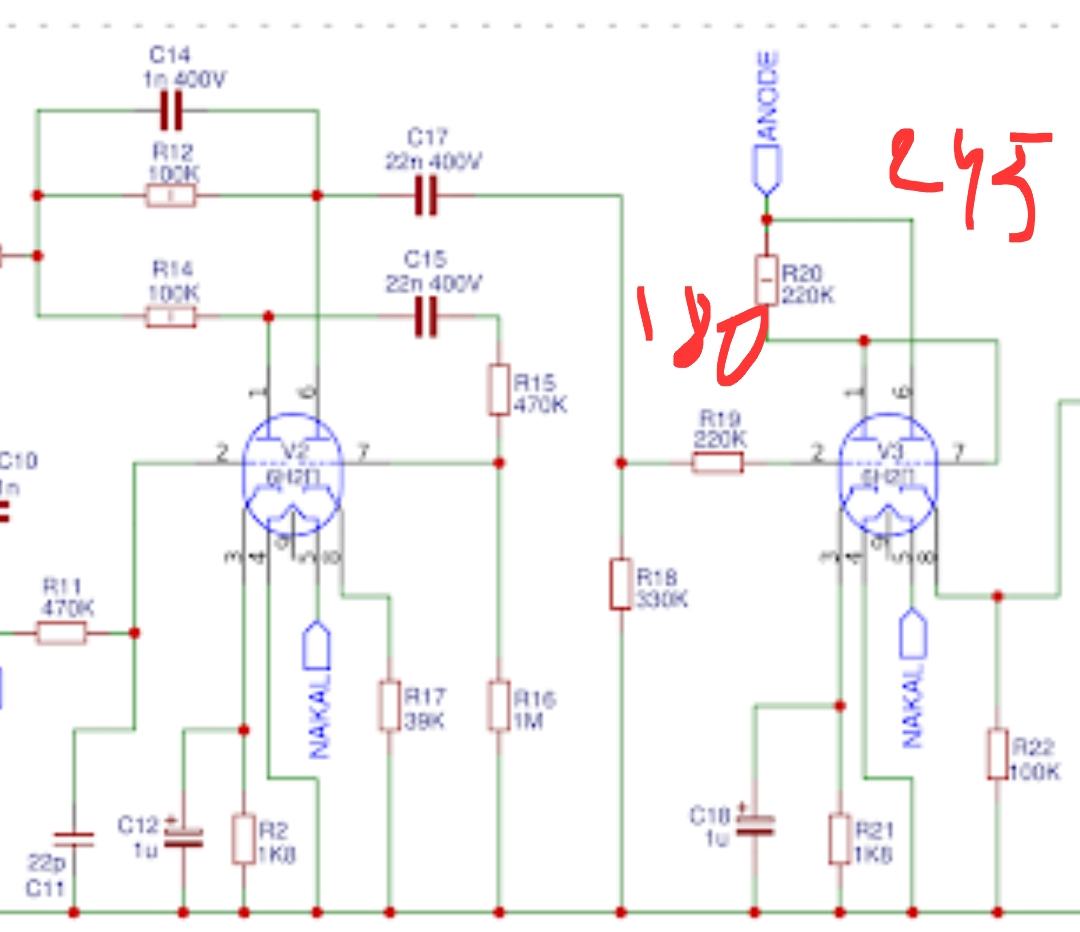

Подписал напряжения, округленно.
На 6 выводе нет резистора вообще, в катоде 100к

Оффлайн Alex_SG

  • Живу на форуме
  • *******
  • Сообщений: 7526
  • хейтер и пессимист :crazy:
Re: Гитарный ламповый предусилитель Hi Dev! Preamp
« Ответ #61 : Апреля 05, 2025, 14:41:31 »
FatalityJunk, Хе, так это катодный повторитель, для него полное питание на аноде очевидно.

... и добавил:

Вроде и по схеме должно быть очевидно ???

Оффлайн FatalityJunk

  • Новичок
  • *
  • Сообщений: 6
  • GuitarPlayer.Ru fan!
Re: Гитарный ламповый предусилитель Hi Dev! Preamp
« Ответ #62 : Апреля 05, 2025, 15:04:17 »
Цитата: Alex_SG от Апреля 05, 2025, 14:41:31
FatalityJunk, Хе, так это катодный повторитель, для него полное питание на аноде очевидно.

... и добавил:

Вроде и по схеме должно быть очевидно ???

Для меня не совсем это очевидно, я только учусь ламповой схемотехнике))) поэтому спасибо большое за пояснения.
А почему на аноды подается не 250в, как в ТТХ 6Н2П, а меньше (180)?

Оффлайн Alex_SG

  • Живу на форуме
  • *******
  • Сообщений: 7526
  • хейтер и пессимист :crazy:
Re: Гитарный ламповый предусилитель Hi Dev! Preamp
« Ответ #63 : Апреля 05, 2025, 15:08:49 »
Потому, что так задумано :) Почему обязательно надо копировать паспортный режим? Как захотели, так и сделали в зависимости от задач.

Оффлайн FatalityJunk

  • Новичок
  • *
  • Сообщений: 6
  • GuitarPlayer.Ru fan!
Re: Гитарный ламповый предусилитель Hi Dev! Preamp
« Ответ #64 : Апреля 05, 2025, 15:13:53 »

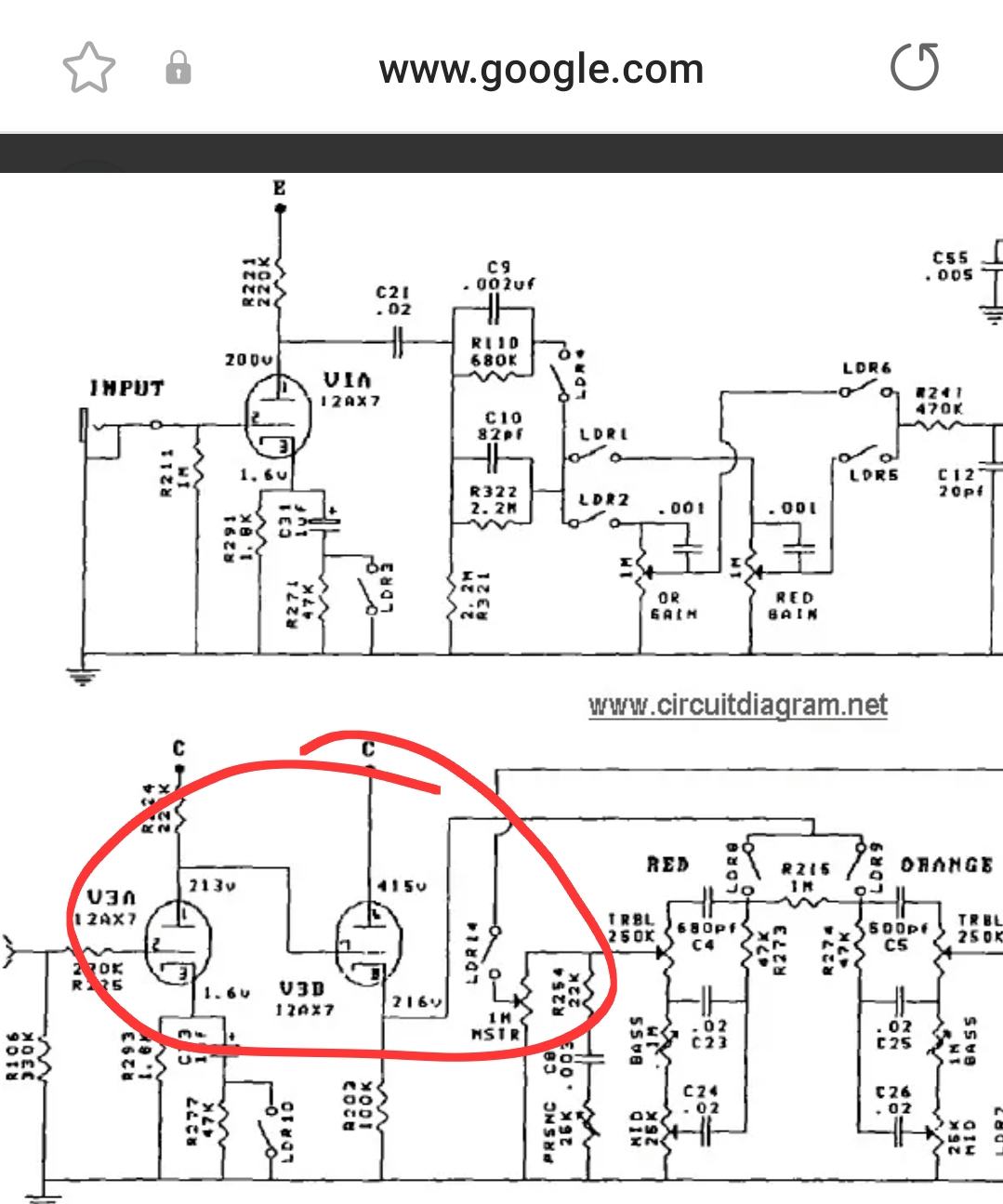

В схеме ректифаера, по которому сделан этот преамп, вообще 213 и 415 вольт соответственно.
Интересно, насколько сильно будет разница в звуке, если сильно напряжение поднять? Ну, разумеется, в случае, если все не бахнет, и звук пропадет навсегда))))

Оффлайн Alex_SG

  • Живу на форуме
  • *******
  • Сообщений: 7526
  • хейтер и пессимист :crazy:
Re: Гитарный ламповый предусилитель Hi Dev! Preamp
« Ответ #65 : Апреля 05, 2025, 15:24:20 »
Будет разница. Заметная.
Можно и поднимать, только помнить ограничения даташита - 300в анод-катод для 6н2п и 350 для 12ax7 и то не для всех производителей.

... и добавил:

Анод-катод НЕ равно "на аноде" ! :)

Оффлайн FatalityJunk

  • Новичок
  • *
  • Сообщений: 6
  • GuitarPlayer.Ru fan!
Re: Гитарный ламповый предусилитель Hi Dev! Preamp
« Ответ #66 : Апреля 05, 2025, 16:14:15 »
Т.е. надо померить сколько на анод-катод напряжение?) И может оказаться, что там не 180, а все 350?

Оффлайн Alex_SG

  • Живу на форуме
  • *******
  • Сообщений: 7526
  • хейтер и пессимист :crazy:
Re: Гитарный ламповый предусилитель Hi Dev! Preamp
« Ответ #67 : Апреля 05, 2025, 16:17:31 »
Там будет на пару вольт меньше, чем на аноде относительно земли :)
А у того триода, что в КП стоит, окажется близкое к 180, а не 245.
На схеме же нарисовано всё, напряжение на участках цепи суммируется...

Оффлайн Andrus505

  • Новичок
  • *
  • Сообщений: 2
  • GuitarPlayer.Ru fan!
Re: Гитарный ламповый предусилитель Hi Dev! Preamp
« Ответ #68 : Ноября 26, 2025, 18:23:47 »
Приветствую!!! Собрал данный преамп, по питанию вопросов не возникло: накал 6.3в, анодное 242в. Но почему-то ни на одном из каналов нет звука. Пробивается еле слышный сигнал, но звуком это не назовешь. Ломаю голову, в чем мог накосячить. Подскажите, пожалуйста, в каком направлении копать?

Оффлайн Efisher

  • Новичок
  • *
  • Сообщений: 41
  • GuitarPlayer.Ru fan!
Re: Гитарный ламповый предусилитель Hi Dev! Preamp
« Ответ #69 : Ноября 27, 2025, 06:55:05 »
На соответствие схемы, проверил? Напряжения на электродах? Фото сборки желательно.

Оффлайн Balandin

  • Завсегдатай
  • ***
  • Сообщений: 281
Re: Гитарный ламповый предусилитель Hi Dev! Preamp
« Ответ #70 : Ноября 27, 2025, 11:36:59 »
Andrus505, проверь входной джек на плате. Китайские они такие...

Оффлайн Andrus505

  • Новичок
  • *
  • Сообщений: 2
  • GuitarPlayer.Ru fan!
Re: Гитарный ламповый предусилитель Hi Dev! Preamp
« Ответ #71 : Ноября 28, 2025, 13:38:46 »
Цитата: Efisher от Ноября 27, 2025, 06:55:05
На соответствие схемы, проверил? Напряжения на электродах? Фото сборки желательно.
По схеме временно заменил пару потенциометров с 250кОм на 1 мОм.
На плате, на самой лампе чистого канала анодное снижается до 160в.
На лампах Lead канала анодное 205 и 248 вольт соответственно.




... и добавил:

Цитата: Balandin от Ноября 27, 2025, 11:36:59
Andrus505, проверь входной джек на плате. Китайские они такие...
Эх, я его и прозванивал, и даже менял....
 Все равно остается жуткий фон, еле слышный усиливаемый звук. Если лампу извлечь - тишина.
« Последнее редактирование: Ноября 28, 2025, 13:41:05 от Andrus505 »

Оффлайн Salexxx

  • Частый посетитель
  • **
  • Сообщений: 232
  • GuitarPlayer.Ru fan!
Re: Гитарный ламповый предусилитель Hi Dev! Preamp
« Ответ #72 : Ноября 29, 2025, 09:12:33 »
Цитата: AZG от Апреля 05, 2025, 09:25:50
FatalityJunk, чистый на то и и чистый, что гейн фактически до заметного подгруза работает именно громкостью. Особенно в варианте фендероида. При наличии канальной громкости чистого, гейн требуется для удобной отстройки под гитару, или чтобы не подгружало или наоборот, выставить порог когда есть переход на брейк-ап.

Почему чистый на лампе клипует? Клиппинг убирать только уменьшение громкости. А простой Vox amPlug 2 Series Blues на батарейках, работает на большой громкости, на толстых струнах чистый звук.

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 95505
  • Санкт-Петербург
    • AZG CUSTOM
Re: Гитарный ламповый предусилитель Hi Dev! Preamp
« Ответ #73 : Ноября 29, 2025, 16:36:56 »
Цитата: Salexxx от Ноября 29, 2025, 09:12:33
Почему чистый на лампе клипует? Клиппинг убирать только уменьшение громкости. А простой Vox amPlug 2 Series Blues на батарейках, работает на большой громкости, на толстых струнах чистый звук.

Потому как в АмПлаге усилене входное низкое и потом разгоняется до возможностей по питанию. На лампе там сделать тоже можно, но разогнать усиление тяжелее без плохих последствий. Поэтому или получаем много каскадов усиления или подгрузы.

Оффлайн Salexxx

  • Частый посетитель
  • **
  • Сообщений: 232
  • GuitarPlayer.Ru fan!
Re: Гитарный ламповый предусилитель Hi Dev! Preamp
« Ответ #74 : Ноября 29, 2025, 21:42:39 »
В ходе экспериментов оказалось лампа ни при чем. Клипует в наушники DT 990 Pro 80 Ом. В обычные 32 Ом на хамбакерах даже чисто.
