Автор Тема: Как собрать гитарный усилитель сСудного дня незаметно для санитаров.  (Прочитано 4191 раз)

0 Пользователей и 1 Гость просматривают эту тему.

Оффлайн surfin bird Автор темы

  • Эксперт
  • *****
  • Сообщений: 1997
  • Репутация: +287/-4
  • Поциент из Масквы
    • Surfin Bird
На аудио-форумах видел схемки где стабилитрон ставится между второй сеткой и катодом выходного тетрода/пентода ,  с пояснениями, шо якобы это  улучшает качество низов. Насколько это верно, полезно ли в гитарниках, или же это аудиофильская трава ? ;D

Оффлайн Crypt

  • Ветеран форума
  • ******
  • Сообщений: 3363
  • Репутация: +325/-177
  • Technician
    • MEGATHERION
Качество питания экранной сетки очень важно. Со стабилитроном главмая проблема - рассеиваемая мощность. На полной громкости ток экранной сетки резко возрастает, это можно наблюдать посредством включения лампочки накаливания в эту цепь (что издавна использовалось как индикатор перегрузки и некоторая защита).

Оффлайн surfin bird Автор темы

  • Эксперт
  • *****
  • Сообщений: 1997
  • Репутация: +287/-4
  • Поциент из Масквы
    • Surfin Bird
А ежели к примеру хочется попробовать стабилитрон между g2 и катодом в маломощном  ( 2-5 вт ) оконечнике, то на какой максимальный ток этот стабилитрон должен быть расчитан ( насколько этот ток должен быть больше максимального тока g2, указанного в характеристиках лампы) ?

Оффлайн Crypt

  • Ветеран форума
  • ******
  • Сообщений: 3363
  • Репутация: +325/-177
  • Technician
    • MEGATHERION
А ежели к примеру хочется попробовать стабилитрон между g2 и катодом в маломощном  ( 2-5 вт ) оконечнике, то на какой максимальный ток этот стабилитрон должен быть расчитан ( насколько этот ток должен быть больше максимального тока g2, указанного в характеристиках лампы) ?

Запас на минимальный ток стабилизации. Если рассчитывать на пиковый ток сетки при клпировании на "кривой" нагрузке (а гитарный динамик это очень кривая нагрузка), то в покое будет на стабилитронах рассеиваться неприемлемо много. Как альтернатива - мосфетный регулятор, но тогда для маломощной конструкции пропадает изящество решения. Практически же достаточная емкость в питании экранной сетки решает.

Оффлайн surfin bird Автор темы

  • Эксперт
  • *****
  • Сообщений: 1997
  • Репутация: +287/-4
  • Поциент из Масквы
    • Surfin Bird
Пасиб!

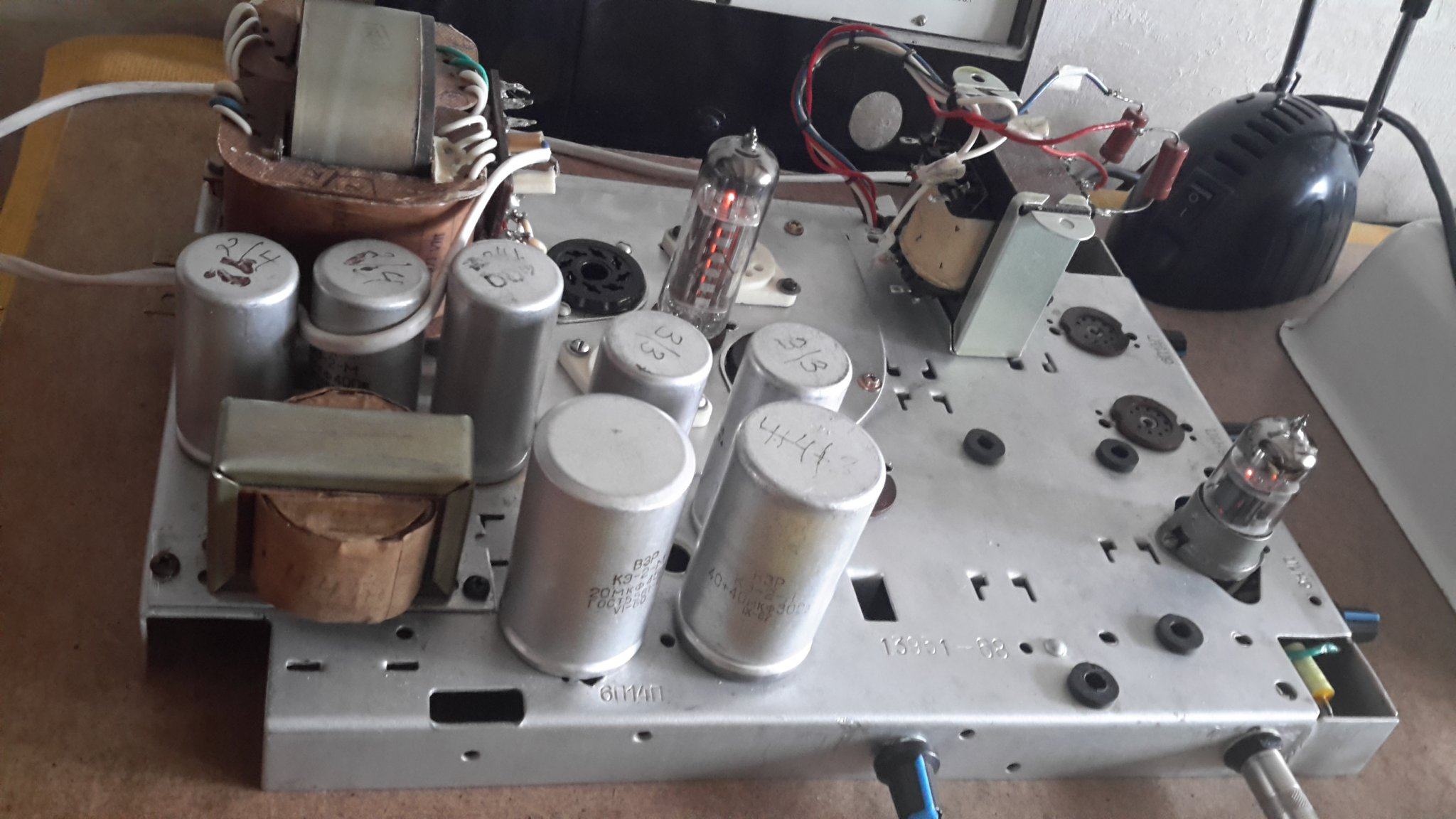

Замакетил PP  микро-оконечник ( фазик-длиннохвост ECC83 + 2×6ж43п ) с презенсом и дептом. Катоды 6ж43п пока обьединил и посадил на общий lm317, потом попробую  установить lm317 на каждый катод . Интересно от этого будет ли улучшение звука или только удобство подстройки биаса ?

Вопрос к бывалым: какая примерно приведенка для 6ж43п для PP ? ( анодное 150в, Ug2- 100в, нагрузка 8Ом, аноды ламп обьединены )

Интереса ради подключал универсальный Хаммонд 125 Е ,  методом тыка пробовал разные обмотки:  от 6ком до 22ком, наилучшее ( для перегруза, чистый пока не тестил )  положение имхо где то на 8ком -11ком

Конечно, выхлопа от этой лампы с гулькин хрен ( любопытно , получится ли подзвучить взрослым мощником этот микро-конец , соорудив слэйв-аут ? )  но звучит она и в PP и в SE имхо очень интересно: насыщенно, забористо, четко, ни на одну  лампу, из тех, что поциент успел попробовать не похоже.
« Последнее редактирование: Мая 07, 2022, 23:41:39 от surfin bird »

Онлайн Geezer

  • Ветеран форума
  • ******
  • Сообщений: 3874
  • Репутация: +980/-13
  • Atypique
Цитировать
Замакетил PP  микро-оконечник ( фазик-длиннохвост ECC83 + 2×6ж43п ) с презенсом и дептом, звучит она и в PP и в SE имхо очень интересно: насыщенно, забористо

Любопытно посмотреть, что там выходит на динамике, какого рода получаются искажения - такие или ещё круче? ;)

https://robrobinette.com/Tube_Guitar_Amp_Overdrive.htm#Flyback_Voltage_Spikes

Оффлайн surfin bird Автор темы

  • Эксперт
  • *****
  • Сообщений: 1997
  • Репутация: +287/-4
  • Поциент из Масквы
    • Surfin Bird
По совету Доктора, поциент оснастил данный PP 6ж43п  фиксой - звук стал просто зверско-брутальный,  по взрослому раскрылся тонстек и депт, фтопку автосмещение !  :crazy:. Анодку пробовал задирать выше даташита - чет не понравилось, оставил 150В. Ug2  делал 100В и 125В . Выше 15мА  Ia каждого боллона ( аноды соединены)  пока не выставлял, сейчас выставлено 10мА.

Еще удивляет работа длиннохвоста при его анодке что-то  около 150В, либо как то подозрительно клево звучит, либо поциент бредит :crazy:


... и добавил:

Любопытно посмотреть, что там выходит на динамике, какого рода получаются искажения - такие или ещё круче? ;)

https://robrobinette.com/Tube_Guitar_Amp_Overdrive.htm#Flyback_Voltage_Spikes

Виноват, осцил так еще и не освоил,  он на другой хате.
« Последнее редактирование: Мая 09, 2022, 18:28:18 от surfin bird »

Онлайн Geezer

  • Ветеран форума
  • ******
  • Сообщений: 3874
  • Репутация: +980/-13
  • Atypique
Цитировать
осцил так еще и не освоил,  он на другой хате

Он как рентген - высветит и покажет все реально протекающие процессы.
Между формой сигнала и его звуком существует безусловная корреляция ;)

Оффлайн surfin bird Автор темы

  • Эксперт
  • *****
  • Сообщений: 1997
  • Репутация: +287/-4
  • Поциент из Масквы
    • Surfin Bird

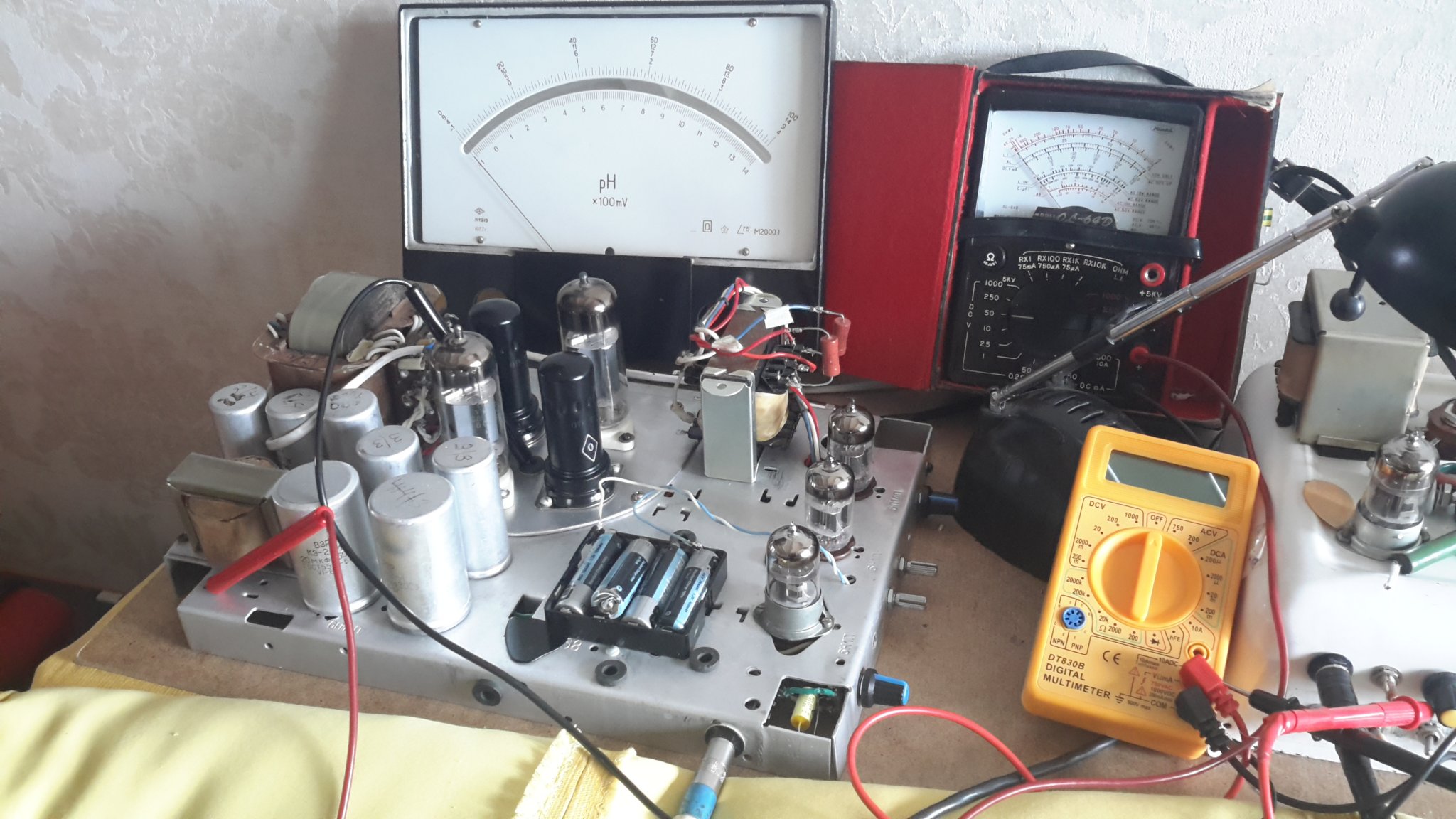

В клинике закончился импортный галоперидол  :D  , поциент осваивает закрывающие технологии  :o , шизо-макет "универсально-всеядного"  РР мощника заработал, дайте ж иаду:  :crazy:

На фоне прочих испробованных "одногруппников",  жиденько звучит лампо https://rudatasheet.ru/tubes/6p41s/
Она конечно ни разу не обязана звучать клево, но, вопрос: какая точка на ВАХе наиболее подходящая для использования данной лампы в гитарном пушпуле, ну , хотя бы чисто теоретически?

Батарейного биаса уже нет ( делал для пробы маломощных вч пентодов ),  запитал  смещение  от половинки анодной 110-0-110 обмотки.
« Последнее редактирование: Мая 18, 2022, 14:00:08 от surfin bird »

Онлайн Geezer

  • Ветеран форума
  • ******
  • Сообщений: 3874
  • Репутация: +980/-13
  • Atypique
Цитировать
жиденько звучит лампо

Тем временем 4 кусочка силикона выдают достаточно жира и хайгейна ;):

(нажмите чтобы показать/спрятать)

Оффлайн surfin bird Автор темы

  • Эксперт
  • *****
  • Сообщений: 1997
  • Репутация: +287/-4
  • Поциент из Масквы
    • Surfin Bird
Да, но это не наши жир и хайгейн   ???  https://humor.rin.ru/cgi-bin/show.pl?razdel=10&anekdot=16099

( запись на телефон )
« Последнее редактирование: Мая 21, 2022, 16:03:49 от surfin bird »

Оффлайн surfin bird Автор темы

  • Эксперт
  • *****
  • Сообщений: 1997
  • Репутация: +287/-4
  • Поциент из Масквы
    • Surfin Bird

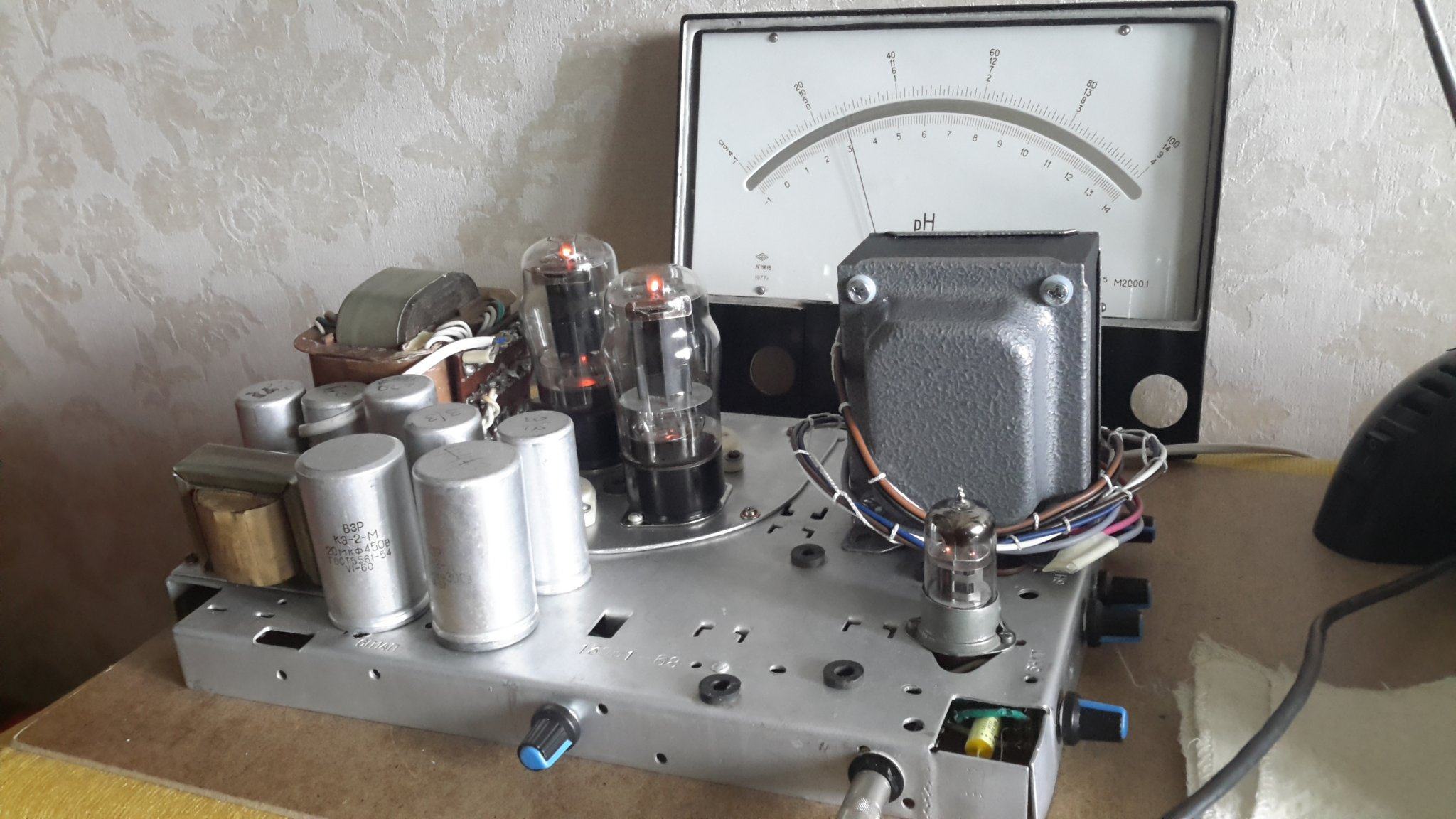

Запись на телефон, PP на 6п41с , анодка 150В, Ia в районе 30-35мА  ??? ( презенс на всю, забыл прибрать) Имхо в сравнении с "одногруппниками", жестят 41ые, а при автосмещении звук был ваще ужос-ужос. :pozor:
« Последнее редактирование: Мая 21, 2022, 15:56:34 от surfin bird »

Оффлайн surfin bird Автор темы

  • Эксперт
  • *****
  • Сообщений: 1997
  • Репутация: +287/-4
  • Поциент из Масквы
    • Surfin Bird
Сегодня поциент потестил 6п3с и OT IMO SLO 50

Оффлайн surfin bird Автор темы

  • Эксперт
  • *****
  • Сообщений: 1997
  • Репутация: +287/-4
  • Поциент из Масквы
    • Surfin Bird
Ни дня без мастурбации практики: поциент испытал характер PP  ГУ17 с фиксой  :crazy: Еще раз пожелания здоровья нашему чудо-Доктору!  :crazy:
« Последнее редактирование: Мая 25, 2022, 18:10:06 от surfin bird »

Оффлайн Spero_In_Inteligo

  • Эксперт
  • *****
  • Сообщений: 2712
  • Репутация: +237/-6
  • к.т.н.
поциент испытал характер PP  ГУ17 с фиксой

А где был выписан рецепт? :) Личка? обсуждение бы глянуть...
