После просмотра очередного видео от Ola Englund про JamUp, захотел потыкать в свой старенький iPad 3. Осталось найти коробочку куда втыкаться. Цены на девайсы как-то не радовали, решил собрать самопальную коробочку

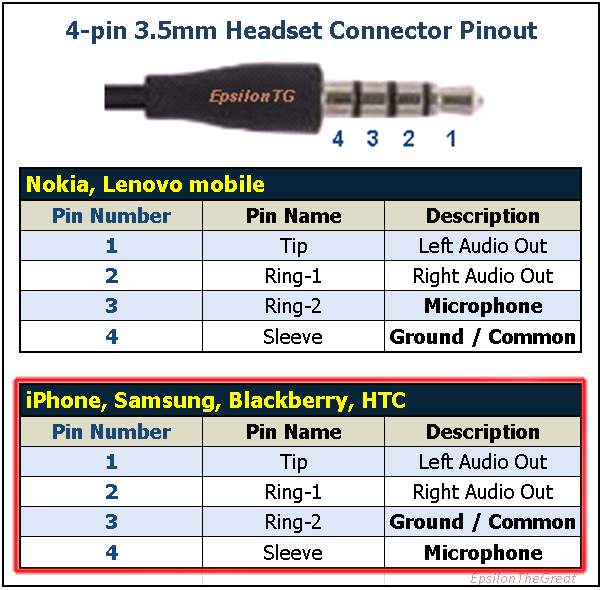

Начал искать схемы в сети и нашел сначала простую, где сигнал с гитары напрямую соединяется с микрофонным входом, и до более сложной (для меня).

Собирал по этой схеме. Взято с сайта



В магазине купил алюминиевый бокс 600х500 мм (200 р.), стереоджек-мама (50 р.),  резисторы, кондеры и мосфет ~  250 р. Кусок текстолита , гитарный джек-мама, джек-папа были в наличии.

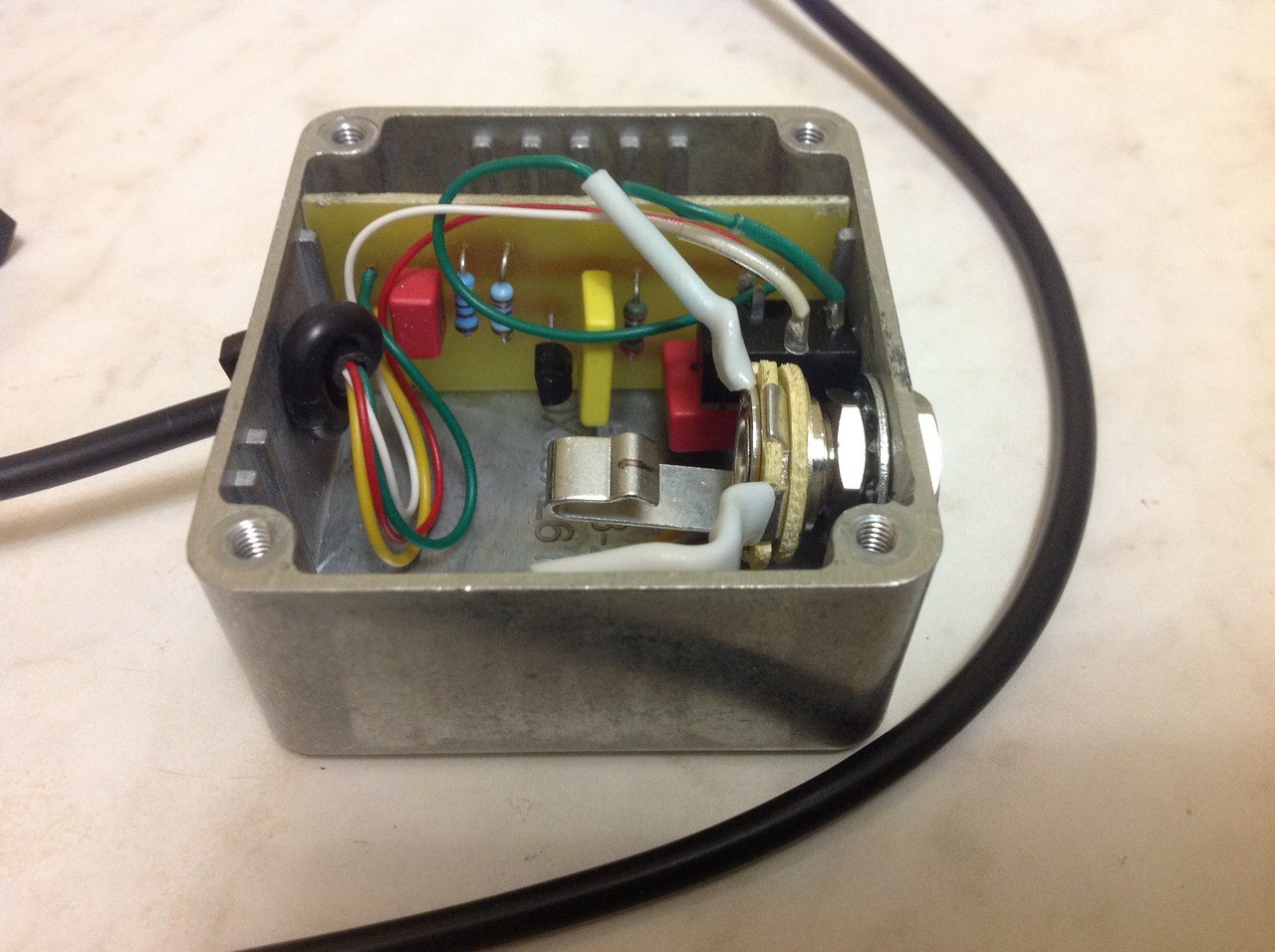

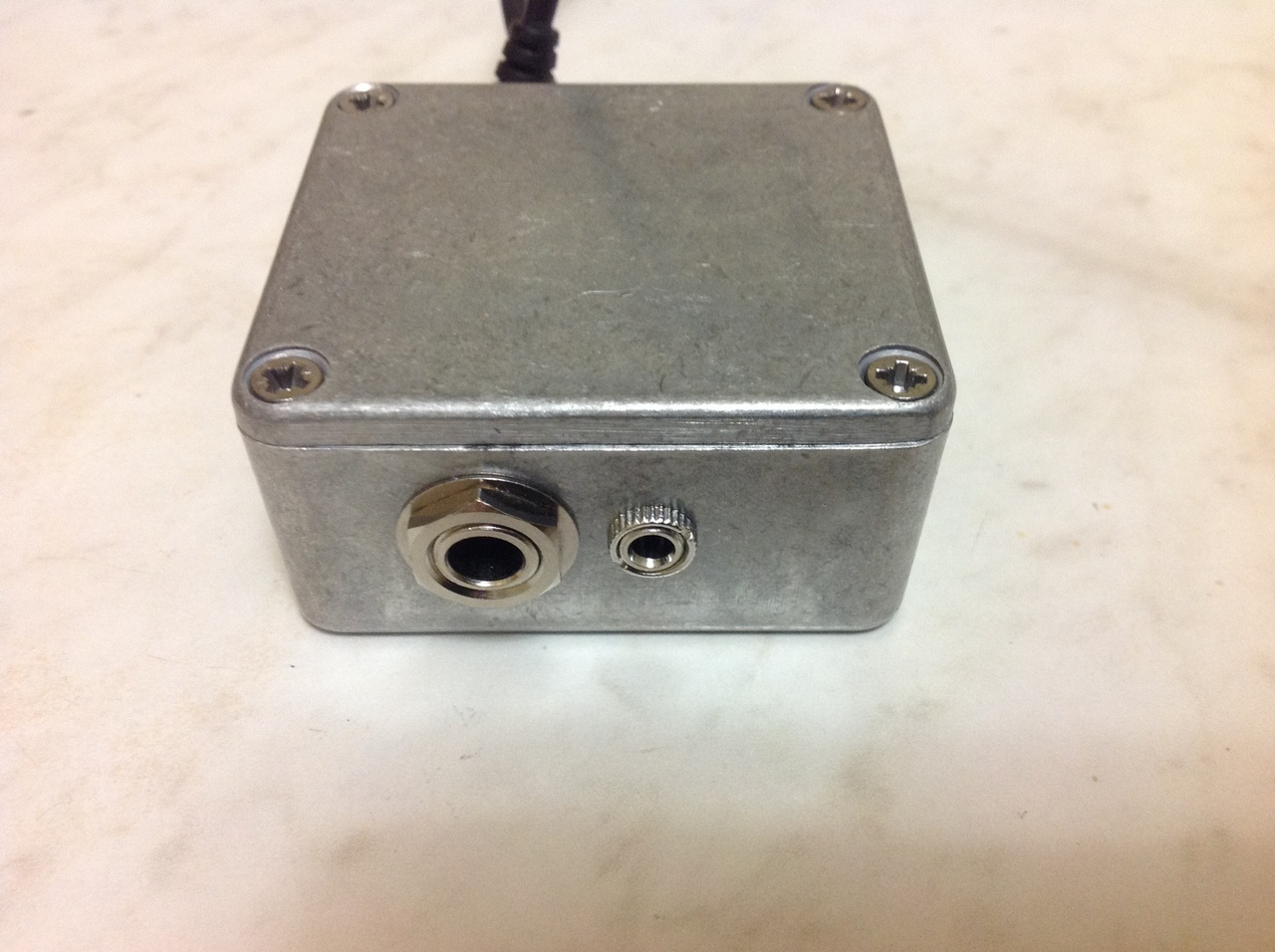

Вот что получилось

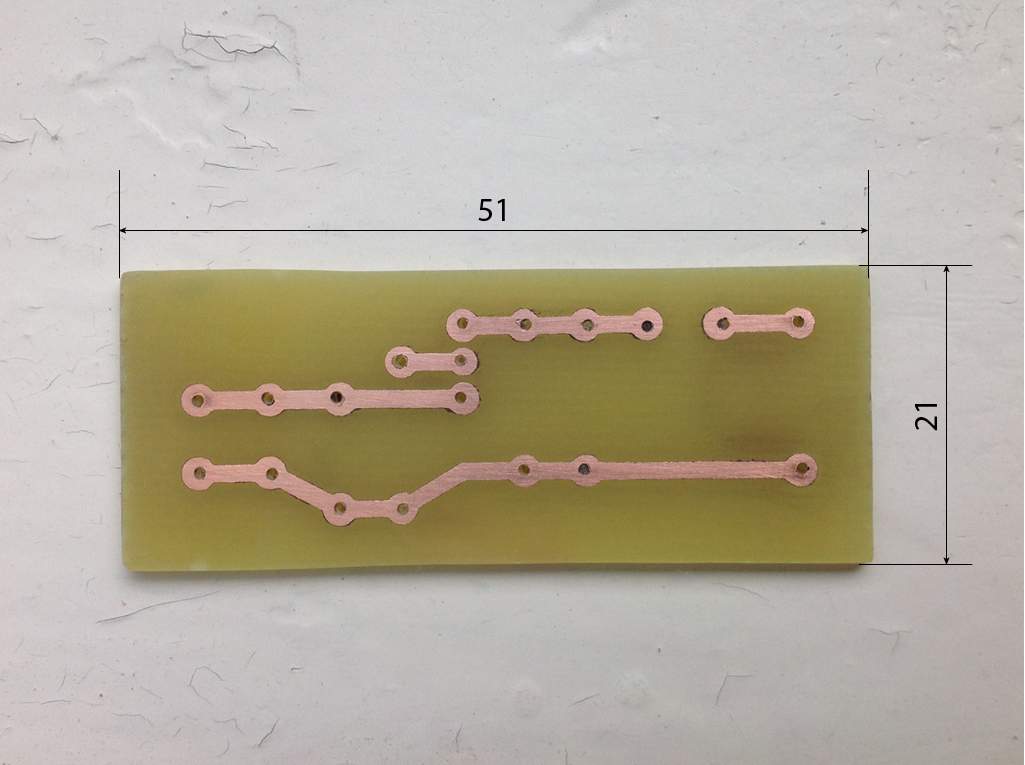

плата под алюминиевый корпус B035 (60x55x30мм)


Схема для печати на принтере
 irig_print.pdf (13.15 КБ - загружено 81 раз.)

update свою функцию коробочка выполняет, но любителям хайгейна она не подойдет, т.к. заводится микрофон  и в паузах появляется невозможный писк. если кому нужны радиодетали бесплатно пишите в личку.


Семплы записаны в JamUp. Название пресетов: 1.Awesome Clean; 2.Johnny Clean; 3.800 lead; 4.Death Metal; 5.Bass

https://soundcloud.com/solidguitar13/awesome-clean?in=solidguitar13/sets/diy-irig-samples
https://soundcloud.com/solidguitar13/johnny-clean?in=solidguitar13/sets/diy-irig-samples
https://soundcloud.com/solidguitar13/800-lead?in=solidguitar13/sets/diy-irig-samples
https://soundcloud.com/solidguitar13/death-metal?in=solidguitar13/sets/diy-irig-samples
https://soundcloud.com/solidguitar13/bass?in=solidguitar13/sets/diy-irig-samples

Что то меня сомнения грызут в правильности выбора алюминиевого корпуса, ниче что "земля" контачит с корпусом?

Да обычно так и должно быть. А что, есть проблемы?

Вчера подключал бас-гитару, и были какие-то  помехи, даже не знаю как описать. Как будто кинопроектор работает. Может из-за шнура, он не экранированный. Сегодня все работает нормально, имеется конечно незначительный фон. Смутило то что у моих педалек гитарные входы пластмассовые, только на босовской железные

В любом случае металлический корпус соединяется с землей схемы по переменному току в одной точке, иначе экранировать он не будет, и как правило соединяют на входном джеке.

В моем случае с платы земля идет на гитарный вход и на вход для наушников, два коричневых провода на схеме. И эти входы крепятся к металлическому корпусу, получается что достаточно землю соединить с гитарным входом?

У тебя уже на входном джеке корпус соединен с землей прибора, потому что джек металлический. Вот наушнецкое гнездо желательно от корпуса прибора заизолировать. Хотя в раньшее время народ особо не парился. Видал старые фузы, где и вход и выход на металлических джеках висели на корпусе, и ничего.
