Алькапон, хм.... стояли они в однотакте 6н2п+6п14п.
если использовать так при Ra=5кОм, дин должен иметь сопротивление около 2,26 Ом.

Селен положи в дальний угол или выкинь.

Оффлайн Алькапон

  • Эксперт
  • *****
  • Сообщений: 2728
  • Если врешь, будь краток...
Re: Хлам? чамп
« Ответ #106 : Сентября 19, 2010, 14:27:05 »
Dying Fetus, ,спасибо, ну вторичку можно и домотать, да и с 4хомным динамиком и так сработает я думаю, потеряет в моще, а вообще транс потянет? Что то меня пугают его маленькие габариты, да и еще, магнитный зазор в сердечнике надо делать или нет?

Оффлайн Dying Fetus

  • Moderator
  • *****
  • Сообщений: 10313
  • DIYng Fetus
    • http://cathar.ru
Re: Хлам? чамп
« Ответ #107 : Сентября 19, 2010, 14:34:49 »
Алькапон, купи тогда резистор на 4 ома 10 ватт, повесь в параллель с дином.
фото транса в студию.

Оффлайн Алькапон

  • Эксперт
  • *****
  • Сообщений: 2728
  • Если врешь, будь краток...
Re: Хлам? чамп
« Ответ #108 : Сентября 19, 2010, 15:02:32 »
295553-0
Во какой транс

Оффлайн igo Автор темы

  • Частый посетитель
  • **
  • Сообщений: 100
  • Шэрон Стоун в президенты, всем спасибо я кончил
Re: Хлам? чамп
« Ответ #109 : Ноября 30, 2010, 10:40:55 »
Уух, достроил я свой чамп)
Звучит зараза)) 8)

Но есть некоторые проблемы:
1. Сильно высокое анодное 6п6с. 337 вольт (!, греется как утюг).
Транс мощный дофига? Выдаёт 285в

2. Гул. Даже при вынутой лампе преда и закороченной на землю сетке 6п6с.
Интересно что на кенотронном выпрямлении его значительно меньше, чем на диодном :7: И гудит по-разному. + на диодном выпрямлении какой-то из трансформаторов (вроде сетевой?) начинает чуть тарахтеть :pozor:
« Последнее редактирование: Ноября 30, 2010, 10:44:11 от igo »

Оффлайн Dying Fetus

  • Moderator
  • *****
  • Сообщений: 10313
  • DIYng Fetus
    • http://cathar.ru
Re: Хлам? чамп
« Ответ #110 : Ноября 30, 2010, 10:54:06 »
igo, фотот в студию, телепаты в отпуске.

Оффлайн kfender

  • Ветеран форума
  • ******
  • Сообщений: 5915
  • к.т.н.
Re: Хлам? чамп
« Ответ #111 : Ноября 30, 2010, 11:03:32 »
igo, и схему окончательную выкладывай.

Оффлайн igo Автор темы

  • Частый посетитель
  • **
  • Сообщений: 100
  • Шэрон Стоун в президенты, всем спасибо я кончил
Re: Хлам? чамп
« Ответ #112 : Ноября 30, 2010, 11:30:15 »

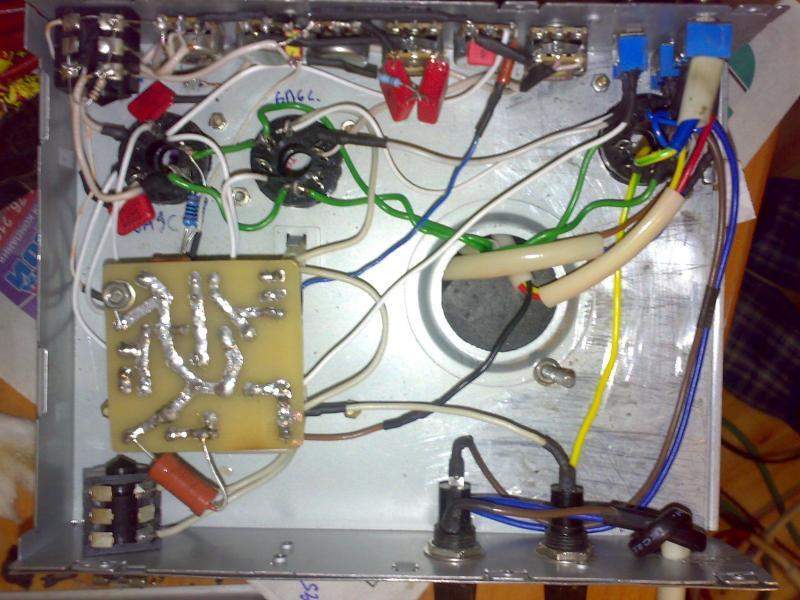

Фото - во.
317952-0
Схему выложить затруднительно (она как черновик - вся исчёркана, только я разберусь), основная суть - http://guitarplayer.ru/index.php?topic=134515.msg2560447#msg2560447

Если без неё совсем никак - нарисую :7:

Оффлайн kfender

  • Ветеран форума
  • ******
  • Сообщений: 5915
  • к.т.н.
Re: Хлам? чамп
« Ответ #113 : Ноября 30, 2010, 13:31:01 »
Для устранения фона можно сделать еще одно звено фильтра в анодке, увеличить емкости конденсаторов и сделать подъем накала, например так:


Посмотреть на Яндекс.Фотках

Оффлайн igo Автор темы

  • Частый посетитель
  • **
  • Сообщений: 100
  • Шэрон Стоун в президенты, всем спасибо я кончил
Re: Хлам? чамп
« Ответ #114 : Ноября 30, 2010, 13:35:10 »
Кстати, нашёл ошибку. Минус с разьёма на каб на землю не припаян. Может из за этого?

Оффлайн kfender

  • Ветеран форума
  • ******
  • Сообщений: 5915
  • к.т.н.
Re: Хлам? чамп
« Ответ #115 : Ноября 30, 2010, 13:36:04 »
Кстати, нашёл ошибку. Минус с разьёма на каб на землю не припаян. Может из за этого?
нет.

Оффлайн kinoman

  • Живу на форуме
  • *******
  • Сообщений: 19803
  • Тут каг бе подпись.
Re: Хлам? чамп
« Ответ #116 : Ноября 30, 2010, 13:37:55 »
igo, центры катушек трансов под 90 градусов расположены по отношению друг к другу?

Оффлайн igo Автор темы

  • Частый посетитель
  • **
  • Сообщений: 100
  • Шэрон Стоун в президенты, всем спасибо я кончил
Re: Хлам? чамп
« Ответ #117 : Ноября 30, 2010, 13:46:57 »
kinoman, Силовик - торроидальный. Там же без разницы каким раком-боком его тулить?

Оффлайн kinoman

  • Живу на форуме
  • *******
  • Сообщений: 19803
  • Тут каг бе подпись.
Re: Хлам? чамп
« Ответ #118 : Ноября 30, 2010, 13:51:14 »
я точно не знаю.Но предполагаю, что если он плашмя лежит, то центр горизонтально идет.Т.е центр катушки выходника должен быть вертикально.


Оффлайн igo Автор темы

  • Частый посетитель
  • **
  • Сообщений: 100
  • Шэрон Стоун в президенты, всем спасибо я кончил
Re: Хлам? чамп
« Ответ #119 : Декабря 05, 2010, 12:29:17 »

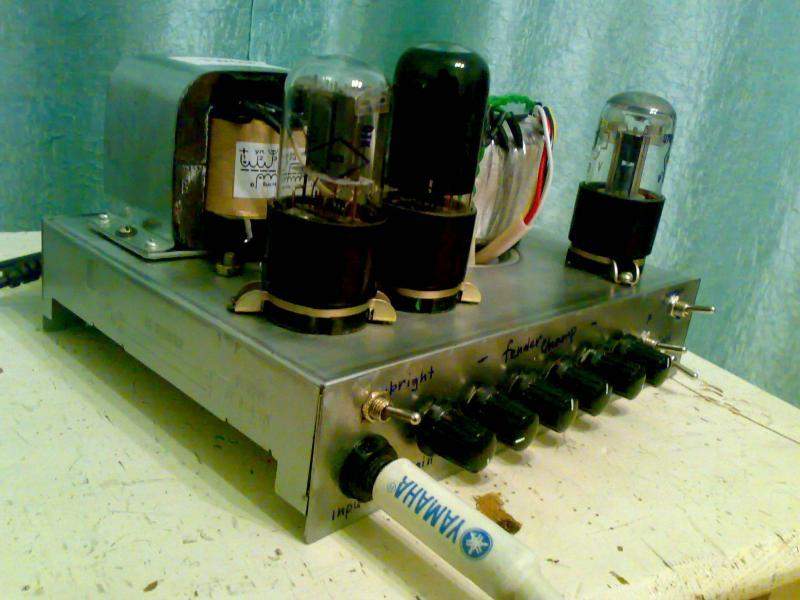

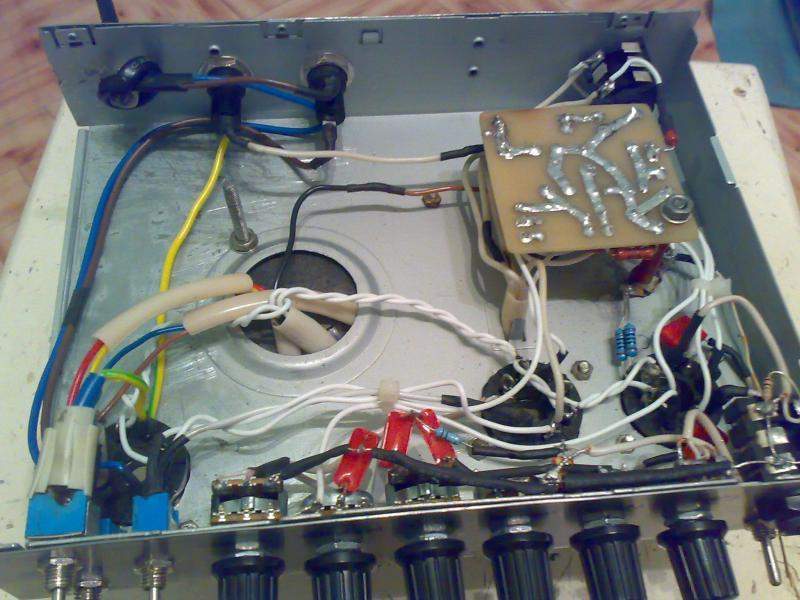

Более подробно. :pozor:
319530-0
319532-1

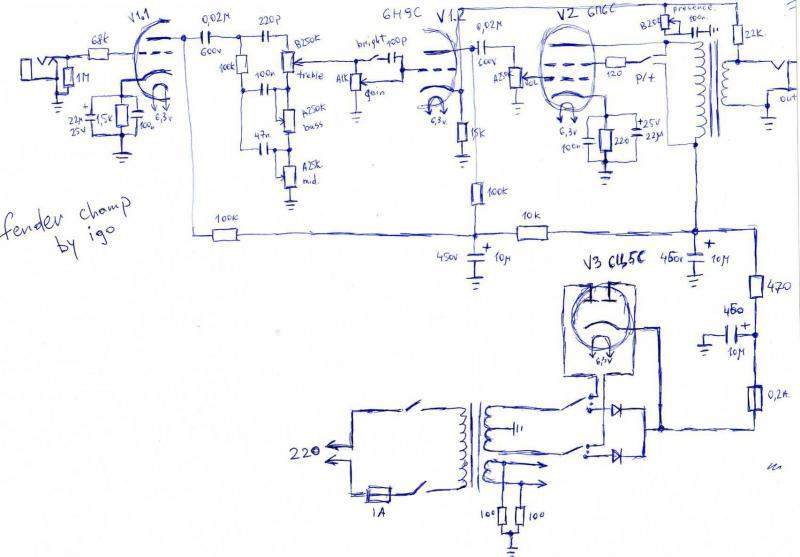

И схема :hmmm:
319534-2

Все как на схеме, только нет входного резистора на 68к, и пот гейна стоит а500к.

... и добавил:

Фон убрал на 70%, экран силовика на корпус посадил
« Последнее редактирование: Декабря 05, 2010, 12:31:58 от igo »
