Хочу попробовать сам сделать примочку
« : Сентября 25, 2008, 13:27:56 »

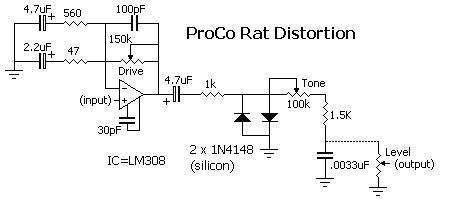

Так вот, у меня имеется опыт паяния различных маломощных усилителей, других простых девайсов не относящихся к звуку и тд и тп... Теперь хочу попробовать себя в области гитары. Вот нашёл 2 простых схемы дисторшена,( сложные мне пока точно не осилить) кто что про них скажет. Также есть ещё простая схема фузза. Я конечно понимаю, что звук будет мягко говоря не ахти, но начинать надо с простого.. Так вот в процессе изготовления, надеюсь на Вашу помощь... И первый вопрос: в схеме ProCo Rat Distortion (easy) не могу понять куда подключать питание, и второй: через какие проги Вы делаете печатки и как? Заранее благодарен..108731-0 [ Указанное вложение недоступно ] [ Указанное вложение недоступно ]

Оффлайн Alex Shade

  • Ветеран форума
  • ******
  • Сообщений: 6608
  • Volume и разум
    • Alex Shade Sound Laboratory
Re: Хочу попробовать сам сделать примочку
« Ответ #1 : Сентября 25, 2008, 13:38:47 »
Если хочешь играть с этой примочкой звук в духе камрада, который на твоем аватаре, то паяй фузз на 2 транзюках. При чем рекомендую транзюки взять германиевые. 2-транзисторые (и более) фуззы - это целая вселенная, множество людей только их и делают.
Если же ты хочешь что-то потяжелее, имеет смысл спаять Сранк Дистортус максимус (тем более что оригинал стоит вона каких деньжищ).
Если хочешь грелку, то тюб-скример или ДОД с тонпада.
Купи в чипе-дипе платки с дырочками, на них за вечер примочку такого уровня спаять можно, да и с номиналами легко поиграться.

Оффлайн Seishi

  • Ветеран форума
  • ******
  • Сообщений: 3408
  • In sludge we trust...
Re: Хочу попробовать сам сделать примочку
« Ответ #2 : Сентября 25, 2008, 18:56:08 »
да,рекомендую спаять дистортус максимус,схема простейшая (проще тока двухтранзисторные фузы ;D),а звук - офигеть.

Оффлайн Xpom 911 Автор темы

  • Новичок
  • *
  • Сообщений: 58
Re: Хочу попробовать сам сделать примочку
« Ответ #3 : Сентября 25, 2008, 22:10:43 »
Цитата: Seishi от Сентября 25, 2008, 18:56:08
да,рекомендую спаять дистортус максимус,схема простейшая (проще тока двухтранзисторные фузы ;D),а звук - офигеть.
[/quot]

А схемой не поделитесь?? Я бы у гугла спросил, но незнаю как пишется правильно. У себя посмотрел-ни нашел, хотя у меня этих схем различных штук 100 наверно :-)

Вот блин я слепой олух, надо было то всего глаза чуть пониже опустить... ;D
« Последнее редактирование: Сентября 25, 2008, 22:28:09 от Xpom 911 »

Оффлайн den-ssdd

  • Завсегдатай
  • ***
  • Сообщений: 315
  • контрабандист грусти
Re: Хочу попробовать сам сделать примочку
« Ответ #4 : Сентября 29, 2008, 18:50:42 »
Xpom 911, рекомендую состряпать третью схемку, тк, имхо, диодное ограничение звучит намного лучше, чем ограничение транзистора при перегрузе ;). вместо указанной микросхемы лучше использовать операционник tl072

Оффлайн den-ssdd

  • Завсегдатай
  • ***
  • Сообщений: 315
  • контрабандист грусти
Re: Хочу попробовать сам сделать примочку
« Ответ #5 : Сентября 29, 2008, 18:56:18 »
вот моя педалька. делал года два назад переделал немного схемку boss metal zone mt-2/ звучит на уровне оригинала :)


« Последнее редактирование: Сентября 29, 2008, 18:57:55 от den-ssdd »

Оффлайн Bulldozerrr

  • Эксперт
  • *****
  • Сообщений: 2933
Re: Хочу попробовать сам сделать примочку
« Ответ #6 : Сентября 30, 2008, 05:57:17 »
Тама кстати в схеме Прокорэта полсхемы обрезано

Оффлайн den-ssdd

  • Завсегдатай
  • ***
  • Сообщений: 315
  • контрабандист грусти
Re: Хочу попробовать сам сделать примочку
« Ответ #7 : Сентября 30, 2008, 11:54:27 »
Цитата: Bulldozerrr от Сентября 30, 2008, 05:57:17
Тама кстати в схеме Прокорэта полсхемы обрезано
обрезка коснулась в основном комутационой части, я от неё сразу отказался, тк полевики такие найти трудно. 561кт3 работает не хуже))

Оффлайн Xpom 911 Автор темы

  • Новичок
  • *
  • Сообщений: 58
Re: Хочу попробовать сам сделать примочку
« Ответ #8 : Сентября 30, 2008, 13:24:48 »
Кароче я уже начал делать кранк... и первый вопрос: где на печатке вход?? Или там ошибка?? Заранее спасибо* krank21.rar (18.54 КБ - загружено 143 раз.)

Оффлайн den-ssdd

  • Завсегдатай
  • ***
  • Сообщений: 315
  • контрабандист грусти
Re: Хочу попробовать сам сделать примочку
« Ответ #9 : Сентября 30, 2008, 14:37:39 »
дай скрин лайоута)

Оффлайн Vaalek

  • Частый посетитель
  • **
  • Сообщений: 112
  • All systems gone, prepare for downcount!
    • Shadowmusic
Re: Хочу попробовать сам сделать примочку
« Ответ #10 : Сентября 30, 2008, 15:01:04 »
Вроде так =):

Оффлайн den-ssdd

  • Завсегдатай
  • ***
  • Сообщений: 315
  • контрабандист грусти
Re: Хочу попробовать сам сделать примочку
« Ответ #11 : Сентября 30, 2008, 15:34:49 »
если честно, то входной каскад какой-то странный. зачем ставить 4,7 мом-ый резистор? (( это не увеличит входное сопротивление примочки - факт! к тому же входной каскад собран на биполярном транзисторе. по такой схеме входное сопротивление (динамическое) составит не больше 20-30 ком о_О. лечше использовать полевой транзистор из серии кп303 или на худой конец простейший эмиттерный повторитель.
имхо, вместо указанной микросхемы я бы применил 4558 или tl072. и шуму меньше и динамика больше ;)

Оффлайн Xpom 911 Автор темы

  • Новичок
  • *
  • Сообщений: 58
Re: Хочу попробовать сам сделать примочку
« Ответ #12 : Сентября 30, 2008, 19:05:13 »
Vaalek, с выходом я сразу разобрался, а со входом, так в ту дырку пхается резистор о котором говорилden-ssdd, те получается в эту дырку ещё и входной провод надо засунуть??

den-ssdd, так его можно не ставить??? а на счет микрухи, я уже купил ту что на схеме, так что буду её ставить. Но ставлю её на панельку, так что если корпуса этих микросхем идентичны,  и распиновка ножек одинаковая, то попробую и их поюзать

А за ответы спасибо..

Оффлайн Paramaunt

  • Новичок
  • *
  • Сообщений: 23
  • One
Re: Хочу попробовать сам сделать примочку
« Ответ #13 : Сентября 30, 2008, 19:20:42 »
Плату делай по "лазерно-утюжней" технологии...
« Последнее редактирование: Сентября 30, 2008, 19:24:18 от Paramaunt »

Оффлайн Vaalek

  • Частый посетитель
  • **
  • Сообщений: 112
  • All systems gone, prepare for downcount!
    • Shadowmusic
Re: Хочу попробовать сам сделать примочку
« Ответ #14 : Сентября 30, 2008, 19:29:47 »
На этой печатке походу не предусмотрено места под сей резистор. А поменять микрухи просто так не получится =).

edit: а, нет, вру, предусмотренно, точно так - провод и резистор в одну дырку.
« Последнее редактирование: Сентября 30, 2008, 20:12:16 от Vaalek »
