Автор Тема: Хочу попробовать сам сделать примочку  (Прочитано 6166 раз)

0 Пользователей и 1 Гость просматривают эту тему.

Оффлайн XMD

  • Частый посетитель
  • **
  • Сообщений: 212
Re: Хочу попробовать сам сделать примочку
« Ответ #15 : Сентября 30, 2008, 20:41:49 »
за основу этой печатки был взят мой вариант лейаута, этот резистор я паял на гнездо.
микруху менять нельзя, и вообще весь сок этой примочки в этой микрухи)

Оффлайн Xpom 911 Автор темы

  • Новичок
  • *
  • Сообщений: 58
Re: Хочу попробовать сам сделать примочку
« Ответ #16 : Сентября 30, 2008, 20:50:43 »
Vaalek, ну я тоже сразу так и подумал... А если не ставить резюк этот??? По словам den-ssdd, я понял что он не на что не влияет

Оффлайн den-ssdd

  • Завсегдатай
  • ***
  • Сообщений: 315
  • контрабандист грусти
Re: Хочу попробовать сам сделать примочку
« Ответ #17 : Сентября 30, 2008, 21:03:45 »

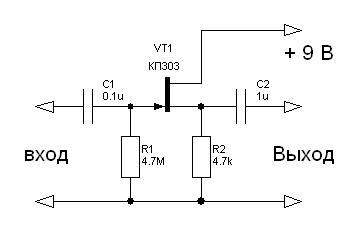

используй такую схему входного каскада. большое входное сопротивление и маленький уровень шумов.

Оффлайн den-ssdd

  • Завсегдатай
  • ***
  • Сообщений: 315
  • контрабандист грусти
Re: Хочу попробовать сам сделать примочку
« Ответ #18 : Октября 01, 2008, 13:53:42 »

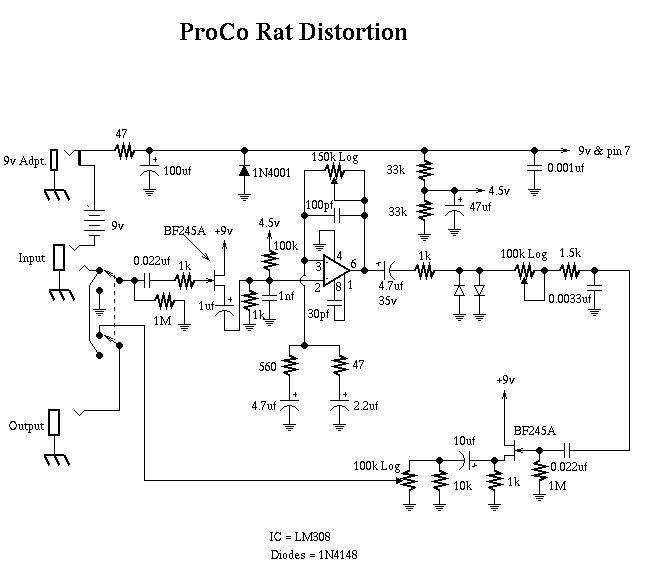

вот, кстати, нашёл у себя очень похожую схему. видимо, родную. тут всё цивильно)

Оффлайн sbe77

  • Ветеран форума
  • ******
  • Сообщений: 3359
  • http://sbemaster.ru/
    • -=SBE MASTER=-
Re: Хочу попробовать сам сделать примочку
« Ответ #19 : Октября 01, 2008, 14:39:18 »
den-ssdd, последняя схема кривая, сам посмотри начертание входного истокового повторителя, сравни с каскадом, постом выше.

Оффлайн Xpom 911 Автор темы

  • Новичок
  • *
  • Сообщений: 58
Re: Хочу попробовать сам сделать примочку
« Ответ #20 : Октября 01, 2008, 15:36:27 »
Фух, спаял я кранк. Работать работает, но есть несколько но:

Чистый звук накрутить так и не удалось, получалоь лишь подобие с лёгким перегрузом, и вообще, такое ощущение что гейн работает как громкость!?

При включение колонок на всю катушку, слышно какое-то радио, наше между прочим...

Также при подключении кабеля, жуткий фидбэк, хотя в принципе у меня кабель самый дешёвый(тот который вместе с гитарой идёт)

Хотел ещё чё-то спросить но забыл))) За ответы как всегда заранее спасибо..

Оффлайн den-ssdd

  • Завсегдатай
  • ***
  • Сообщений: 315
  • контрабандист грусти
Re: Хочу попробовать сам сделать примочку
« Ответ #21 : Октября 01, 2008, 15:45:22 »
sbe77, а ну да)))) давно это уже увидел, но забыл написать)))) резистор 1мом надо подключить после конденсатора, а не до))) ну и резистор 1 ком в истоковой цепи подключить непосредственно к транзистору, те до конденсатора по схеме)))
вот в выходном повторителе всё правильно нарисовано. с него и надо копировать ;)

Оффлайн den-ssdd

  • Завсегдатай
  • ***
  • Сообщений: 315
  • контрабандист грусти
Re: Хочу попробовать сам сделать примочку
« Ответ #22 : Октября 01, 2008, 15:48:15 »
Чистый звук накрутить так и не удалось, получалоь лишь подобие с лёгким перегрузом, и вообще, такое ощущение что гейн работает как громкость!?

При включение колонок на всю катушку, слышно какое-то радио, наше между прочим...

Также при подключении кабеля, жуткий фидбэк, хотя в принципе у меня кабель самый дешёвый(тот который вместе с гитарой идёт)

Хотел ещё чё-то спросить но забыл))) За ответы как всегда заранее спасибо..
1) такое бывает, если амплитуда входного сигнала недостаточна. какой у тебя звукосниматель? есть ли пред?
2) плохая экранировка кабеля и/или гитары

Оффлайн Xpom 911 Автор темы

  • Новичок
  • *
  • Сообщений: 58
Re: Хочу попробовать сам сделать примочку
« Ответ #23 : Октября 01, 2008, 15:50:04 »
Вспомнил, проблема с потенциом, с 1 Мом, где их достать можно в инете??? Знаю что гугл рулит, но хотелось бы у Вас спросить....Что получше.  Также были проблемы с 250КОм резюком (поставил 220), и с 25 КОм (поставил 20). Это сильно повлияет на функциональность??? С одномегоомными разобрался пока так: к крайним выводам на схеме припоял 1 Мом постоянный а средний вывод к ножкам... ... А на счёт фидбэка, тоя вечером постараюсь выложить сэмплы...

Оффлайн Seishi

  • Ветеран форума
  • ******
  • Сообщений: 3408
  • In sludge we trust...
Re: Хочу попробовать сам сделать примочку
« Ответ #24 : Октября 01, 2008, 15:53:00 »
yerasov.ru

Оффлайн Xpom 911 Автор темы

  • Новичок
  • *
  • Сообщений: 58
Re: Хочу попробовать сам сделать примочку
« Ответ #25 : Октября 01, 2008, 15:54:35 »
den-ssdd, Звукосниматели H-S-H. Пробовал на сочетании Хамба и сингла....Преда нет.... А на счет кабеля, получается что если я куплю норм кабель всё будет нормально??

Оффлайн XMD

  • Частый посетитель
  • **
  • Сообщений: 212
Re: Хочу попробовать сам сделать примочку
« Ответ #26 : Октября 01, 2008, 16:50:52 »
эта примочка  явно не для клина разрабатывалась)))

Оффлайн Seishi

  • Ветеран форума
  • ******
  • Сообщений: 3408
  • In sludge we trust...
Re: Хочу попробовать сам сделать примочку
« Ответ #27 : Октября 01, 2008, 19:58:10 »
это собственно не преамп,а примочка,поэтому клина в ней и не будет,это все такие дисторшн))

Оффлайн Xpom 911 Автор темы

  • Новичок
  • *
  • Сообщений: 58
Re: Хочу попробовать сам сделать примочку
« Ответ #28 : Октября 02, 2008, 15:49:38 »
Вот собсно и семплы. Писалось тупо в линию тк нет ни комба, ни микрофона

Скачать Sempli.rar с WebFile.RU

Оффлайн den-ssdd

  • Завсегдатай
  • ***
  • Сообщений: 315
  • контрабандист грусти
Re: Хочу попробовать сам сделать примочку
« Ответ #29 : Октября 02, 2008, 18:55:14 »
Вот собсно и семплы.
какие-то странные искажения. похоже на то, что диоды до конца не работают((
семпл пример - вот пример нормальной работы диодов (писал тоже в линию с самопальной копии mt-2
