Ради хохмы сделал, вместо катушек юзал разобранные реле РЭС15, в итоге эта штука даёт такие помехи, что гитара их ловит с 20 см, но для струн этого всё равно мало.
З.ы. я думаю что в качестве выходной катушки можно использовать ЛЮБОЙ маленький трансформатор, было бы на нём витков побольше, подключается только одна обмотка соответственно.
Вот найденная на гтлабе картинка девайса (не мой):

З.З.ы. вот блин тему то назвали, я перелопатил гтлаб и этот форум но так ничего и не нашёл, до слова "смычоГ" в поискее я не додумался

Привет.
Что нового в Ибоестроительстве?

Я собрал из подручных деталей. Работает но недолго. Надо с родной микросхемой делать. А её пока нету. Надо ехать покупать.

И ещё интересно было бы обсудить устройство этих катушек.

Возможно они ОЧЕНЬ продуманно сделаны.

Чашки скорее всего из феррита. Сердечник магнитный, или нет?
К дну приклеен ещё блин. Это магнит? Экран?

С одной стороны магнит вроде как помеха для переменной магнитности, а с другой....

У меня есть старые, серого цвета чашки с сердечником на резьбе, но ведь это вроде не феррит, а ....карбональное железо...или что то...неметаллическое и способствующее электромагнетизму...индукции....

Сгодятся ли они?
Опять же...виток к витку мне не намотать.
А точное исполнение залог быстрой раскачки струны. Быстрой атаки....

А собирать дополнительный каскад на 303 полевике для усиления чувствительности неохота.

Кто как продвинулся?
В сети много инфы аналогов, но все на английском да на чешском...

Хоть и не мне, но про маленькие трансформаторы хочу вставить свои 5 копеек.

Не в каждом транзисторном приемнике стоят такие, которые подойдут для Ибоя.
Есть такие, где Ш часть мала, и туда не вмотать столько обмотки, сколько требуется.
(вряд ли это меньше 200 витков провода не тоньше 0,2 мм.
И такой транс ведь заменитель. Не факт, что равноценный.
(на одной схеме видел, что обмотка выполнена ДВОЙНЫМ проводом.
Видимо не спроста.


Вот смотрите какая цитата от одного чела про ибой:

"Скорее всего, EBow представляет собой генератор переменного магнитного поля (возможно, с постоянно меняющейся в неактивном состоянии частотой, чтобы "подхватить" любую струну на любом ладу), а струна является для него тем же, чем кристалл кварца для кварцевого генератора - генератором опорной частоты."

первый пост этой темы.схема ebow. разве что то еще нужно?

а ты посмотри внимательно,там 2 катушки,одна на прием,другая на излучение. магниты это уже вариация катушек. схема есть схема,а это уже конструктивные особенности с которыми можно поэксперементировать

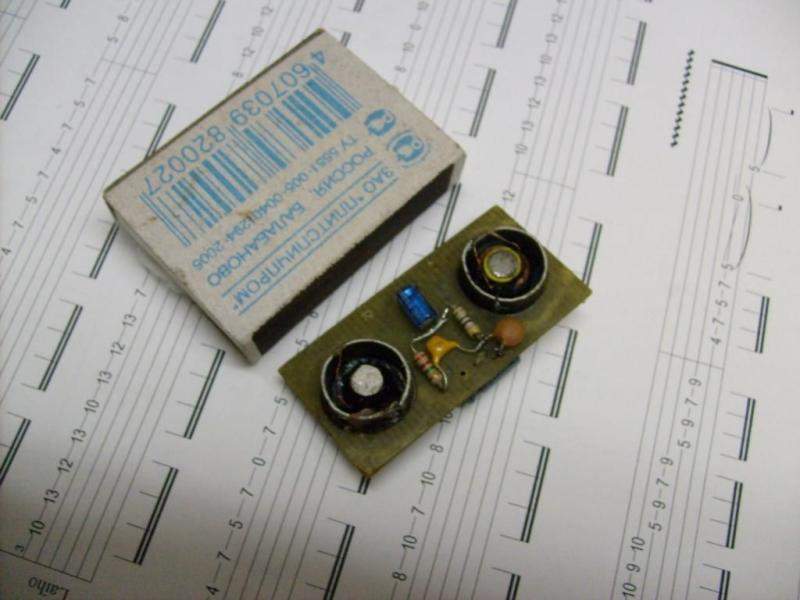

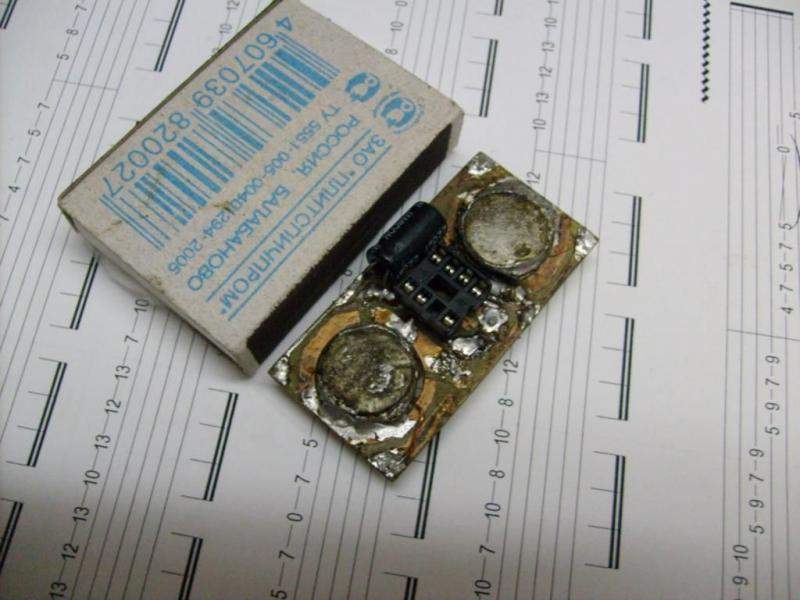

ладно, фиг с вами... никак не собраная мной 2я уменьшеная конструкция EBOW (без магнитов и микросхемы) этот отменно заводит даже 1ю струну... просто в свое время не было материалов для его сборки... так досихпор и лежит без дела... прошу заметить ни одного трансформатора и микрофона НЕТ....

ниже фото

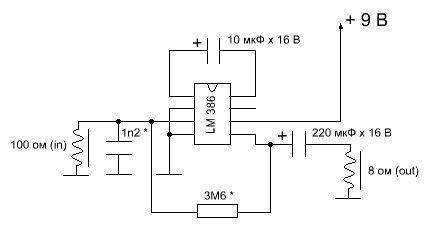

так... разобрал свой смычек и на скорую руку нарисовал в програме схему... (за корявость схемы стыдно... 4й курс - диплом скоро, но не от руки - уже хорошо )
со звездочками - номиналы подбираемые эксперементально... конденсатор убирает СВЧ генерацию, а резистор по обратной связи помогает сорвать струну при ее малых амплитудах... в общем эти 2 детали подбираются так чтобы не было никакого свиста и помех...
электролиты в оригинале применены танталовые... у меня танталовый только на 10 мкФ...
катушки наматывал не по виткам, а по сопротивлению (как в оригинале)... для входной провод около 0,1мм, выходная 0,2мм... мотать можно на всем магнитном, что в диаметре около 5 - 6 мм... (я даже на мебельном винте мотал обрезаном и со сточеной шляпкой... просто под шляпкой не было резьбы и вся кинструкция получилась в форме буквы Т (в профиль)) Расстояние между катушками находится в пределах 3 - 4 см... (у меня 3.7см) каждая катушка помещается в кольцо из магнитного материала (у меня оцинковка толщиной 1мм) так чтобы получилась магнитная чашка вокруг котушки с открытым дном которым она будет находиться над струной... растояние между катушками делается таким чтобы не было генерации (свиста)... желательно сделать катушки и перед изготовлением платы собрать схемку, да по линеечке заметить на каком растоянии начнется свист... А затем прибавив 5 мм для уверенности что все нормально - делать плату по расстоянию между катушками... кто захочет делать без чашек - тогда расстояние между катушками получится около 10 - 15 см!!! ближе начинается свист... фазировка выводов катушек по максимальному усилению...

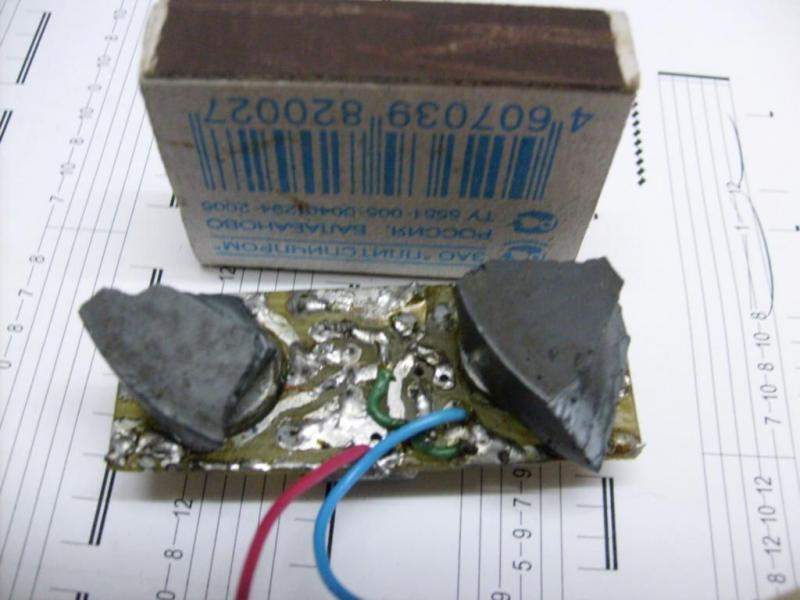

и самое главное - МАГНИТЫ... точно не помню как, но есть 2 варианта: одинаковыми полюсами к струне или разными... хоть убейте не помню как надо но при 1м же эксперементе будет колосальная разница...  ах да... магниты на обоих катушках!!! (у меня отколоты 2 куска от природного магнита советского динамика... они мощные и покупать ничего не пришлось... правда лучше поставить неодимовые... в оригинале вообще магниты альнико...)

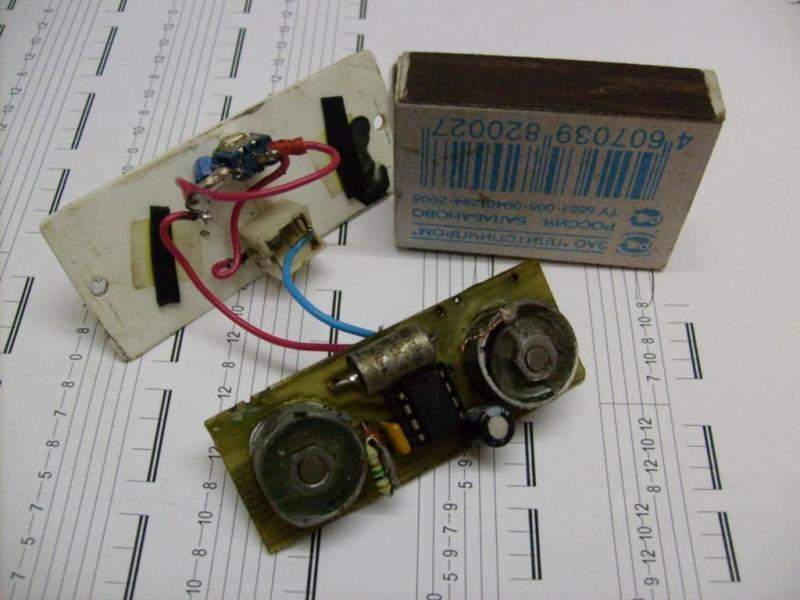

помимо коментариев вылаживаю фото рабочего EBOW...

(собран не красиво потому что не этой плате был поиск оптимала, зато работает не хуже дорогого собрата )

первый пост этой темы.схема ebow. разве что то еще нужно?

Это условная схема. Принципиальная. На деле там совсем не такая схема.

А насчет трансформаторов, это просто самый доступный вариант. Схема с трансформатором работает.

У меня вопрос, что там за красный диод в месет переключения режима работы "обычный-гармонический" ?
Красный(вишневый?) стеклянный диод с тремя черными полосками в одной стороне корпуса.
Что это?

... и добавил:

†††OrfeO†††, спасибо за инфу.
А сколько витков делали в катушки?
Странно, что Ваша схема работает. Она сильно упрощена в сравнении с оригиналом.

Оригинальная вот такая


Я собрал на очень схожих ферритовых чашках, но возбуждается на всех струнах, только какая то очень высокая гармоника.
А на трансформаторах и неродной микросхеме возбуд был на основном тоне.
Странно.
Возможно, для толчка струны тут применено разное расположение магнитов.
А вот как тут полярность катушек важна, не знаю.
Уменя пока зависло.
Подобрал детали просто почти идеально, а раскачки струны нет.

Узнать бы, через какой диод и электролит запитана возбуждающая катушка. (на выходе)
