Мысль создать слоподобный звук витала в голове давно. Изначально думал сделать SL60, после всё это перерасло в создание и проектирование рэковоого преампа на основе SLO. И после я понял:
Пора завязывать с мелкими усилками и отдельными оконечниками с преампами.

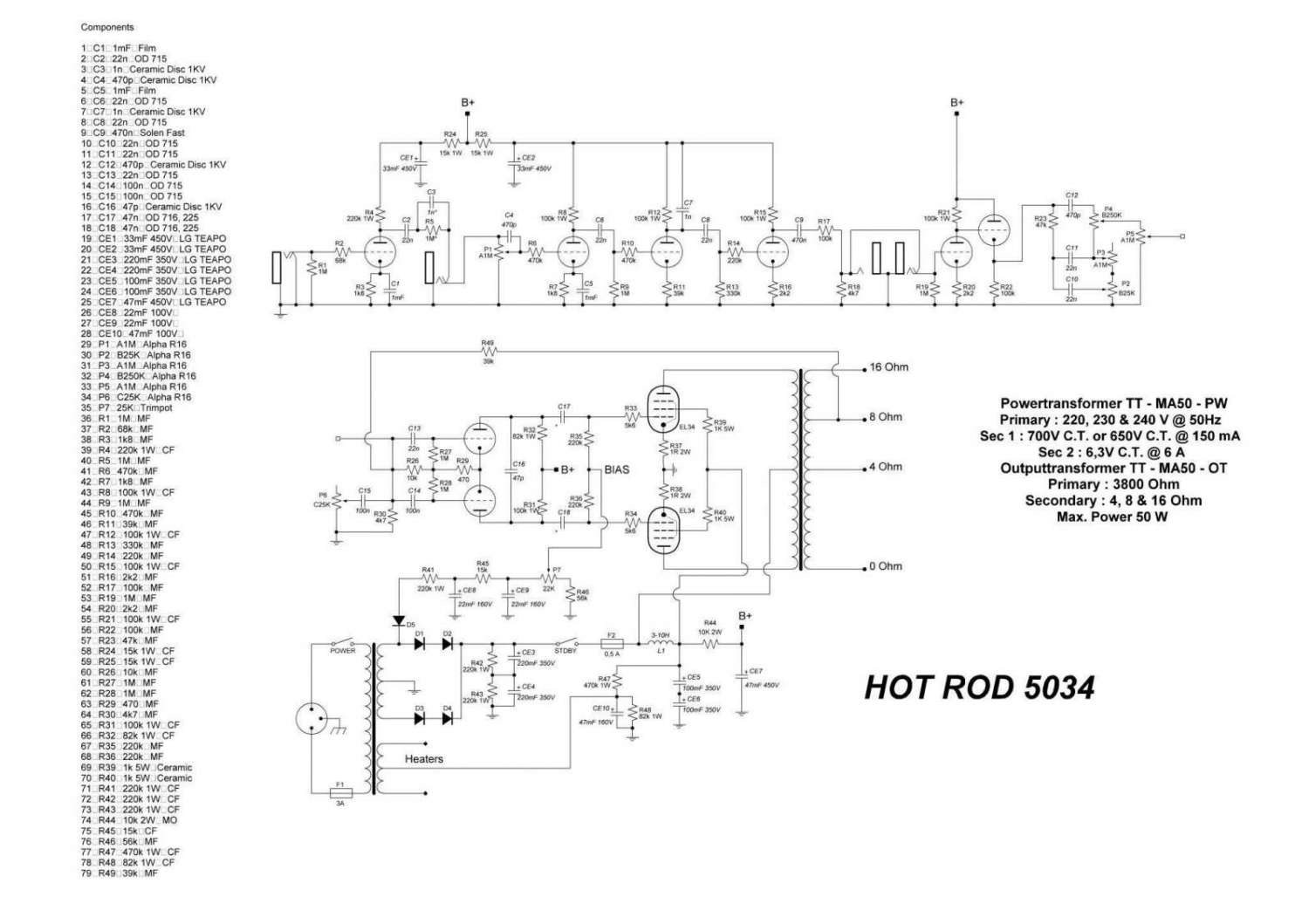

Так и родился HOT ROD 5034 (основа SOLDANO HOT ROD, 50 Вт лампы EL34).
Как и оригинал SOldano Hot Rod 50 принято было делать классическую одноканалку с двумя входами и на платах.
В оригинале, да и в разных версиях номиналы деталей иногда разные, да и решено было делать ни разу ни клон, и даже не копию, а лишь схемотехнически близкое и достойное по компонентам исполнение.
В местах где будут впаиваться провода на плате лишь с одной стороны были сделаны пятаки побольше и расклепаны айлеты (Рашен Миталлизейшен Отверстий). Текстолит 2 мм. Плата меньше оригинала на 90 мм. Такой большой Лут осилил в этот раз с шестой попытки (Да здравствует подложка от самоклейки), в итоге вторая сторона съехала на 0,5 мм влево, но этим можно пренебречь.
Впаял все компоненты, большая часть из них у меня уж давно...
Вместо OD Phillips MKT / Sprague OD 715 (и один Solen Fast) - разные диэлектрики, здесь я ни на что не претендую, просто они у меня были...
Вместо CTS / Alpha 16 - только они бы вошли, да и только они были...
Электролиты Nichicon / разменял на LG TEAPO
Резисторы Dale и пр. / Beyshclagg 0,6 W (мелкие которые) и 1W CF - короче солянка, но я ни сторонник таких мелочей. Главное что они удовлетворяют требованиям : Анодные на напряжение до 500 В, а все остальные 250 В, да и были они у меня давно...
Шасси. Заказаны Tube-town. Просто замечательные за свои деньги. Алюминиевые 2 мм. Размеры 484х203х64.
Тут я их просверлил (алюминий сверлить одно удовольствие) и покрасил, а после матовым лаком...
Добил таки (или добилдил)...
