Приветствую.
Получил на днях пару педалек от Аналогмэна, Ibanez TS-808 Reissue с Silver Mod и True Bypass , и Boss GE-7..



Так вот, знающие люди, пожалуйста посмотрите на фото платы и скажите, что тут меняли (и меняли ли вообще  )..? Вижу только что под чип кроватку припаяли..
Я в схемотехнике не соображаю, но знать очень охота.. Может у кого есть такое же фото с оригинального (не пределанного) Ibanez TS-808 Reissue..? Тогда бы я сам сравнил..


(ссылка на оригинал 3,5 Mb)
(Обратная сторона платы 3,7 Mb)

И второй вопрос, оказалось (раньше дела не имел) что родной индикатор "LED" ну совсем тусклый, хотел бы поменять.. Какой нужно купить светодиод, и можно ли просто взять и перепаять, или нужно что то еще..?


(ссылка на оригинал 2.3 Mb)

Спасибо.

фото Boostera

поменяны кондеры, сделан трубайпасс(два транзюка вверху вырезаны и выкорочены)

Боюсь огорчить, все отписавшиеся тут не из Москвы)))

Если захочешь сравнить - могу скример Криса дать на пробу

Не уверен, но синяя керамика как-то не встречалась там. Похоже analog заменил стандартную оранжево-коричневую. И возможно транзисторы, что остались, тоже заменены.

Встречалась. Ты вероятно плохо изучил вопрос

Нас всех интересует только звуковой тракт данной педали.
Всё что касается электронного байпаса нас НЕ интересует. Следовательно какого цвета там конденсаторы тоже.
Аналогмен переделал байпас на 3PDT кнопку, так зачем же ему менять конденсаторы в электронном ключе если он исключён из схемы?

В звуковой части схемы только один керамический конденсатор на 51 пик, он стоит возле микросхемы и выполняет свою задачу на отлично.
Транзисторы тоже менять нет никакого смысла, т.к. это просто буфер и не оказывают влияния на тон.
Была у меня педаль banez TS-808 Reissue, в ней стоят такие же транзисторы как и в педали 1989года.

Короче говоря нет в деталях скримера никакой магии и не пытайтесь тратить время на поиски волшебных деталей для него.
Там не детали звучат, а схема. Так что просто учитесь играть на гитаре.

Скример, как и многие гитарные педали и усилители хорошо звучит у тех, кто умеет играть, а у остальных как обычно плохие конденсаторы, тонкие провода и тусклые светодиоды...

Всем удачи

runing, за ответ по теме вопроса я спасибо уже говорил..

Да не за что

Просто мне не очень понятно, зачем тебе после того, как ты потратил деньги на "знаменитого модификатора педалей",
пытаться контролировать (читай сравнивать с оригиналом) чего он тебе там наделал, если не планируешь повторить подвиг
Сам же писал, что плохо разбираешься в паянии - будет ещё больше вопросов

Если звук устраивает, то нужно на этом успокоится и продолжать сочинять музыку.
Тебя же интересует, "что было написано на конденсаторах которые тебе поменяли"  Зачем?
Я знаю и делал много разных "модов" этой педальки и мне бы не хотелось комментировать работу именитого мастера,
потому что, очень вероятно, тебя это может расстроить


Звучит педаль прекрасно, провода не тонкие..

Вот это то, к чему и стремился верно?

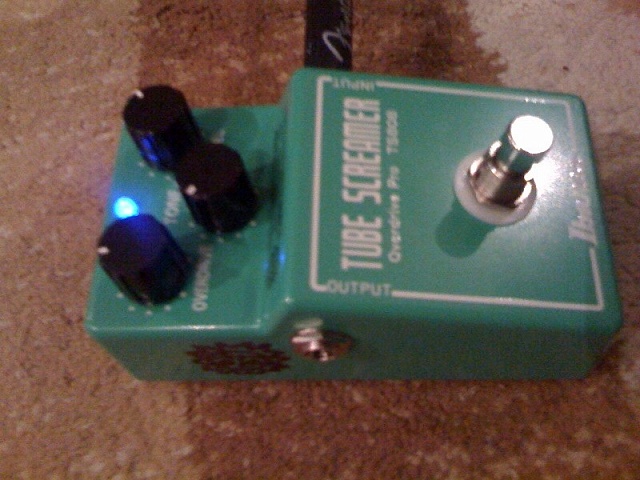

Светодиод поменял.., всем спасибо..

Вот и славно. Творческих успехов

Просто были кое какие сомнения, для того и спросил на форуме, где уж точно есть люди в этом разбирающиеся..

Так ты сформулируй свои сомнения, может кто и развеет их. Ты же просил найти отличие от оригинала. Я тебе их стрелками на твоей фотке показал.

Позиция ваша ясна, но для меня она непонятна..

Равно как и мне твоя Я готов помочь чем могу. Я никаких тайн, в отличии от Аналогмена, не храню

Вот вы авто в салоне купите, и не интересуетесь потом как же оно устроено..? А на СТО (разбирающиеся люди там тусуются) вас "посылать" будут.., типа иди катайся.., тебе не все ли равно.. Ты же у знаменитого Мерседеса машину купил.., иди от седова.. А то еще и подозревать станут.., чего это ты такой любопытный, хочешь свои авто собирать.., или секрет форсирования движков скоммуниздить хочешь..?

Не корректное сравнение. Как раз на фирменных СТО ты можешь видеть свой автомобиль со второго этажа через стекло метров с 30-ти. Ближе не пускают. И правильно делают, потому что любопытные автолюбители так "забьют баки" слесарю, что он колёса прикрутить забудет  А что сделано в нём будет отражено в счёте. Хочешь иначе, ремонтируй сам или у знакомых в гараже. Вот тогда уж точно нужно в этом разбираться, что бы контролировать "умельцев". Всё имеет право на жизнь. Только веришь, мне совсем не интересно принцип работы двигателя VTEC в своём автомобиле

Ладно, забыли..

Да я вовсе не хотел тебя как то обидеть, извини если так произошло... Просто мне не понятно, какие у тебя подозрения на отлично звучащую педаль, теперь ещё с ярким светодиодом?

Модификация сделана, плохих деталей нет. Хочешь другой мод, если умеешь паять и читать схемы, купи в магазине серийную педаль, я тебе в личке или в аське расскажу чего сделать, мы твоего Аналогмена по миру пустим
