Re: Ищу совета какой комбо собрать
« Ответ #15 : Октября 29, 2017, 12:41:43 »
Можно у Ерасова на сайте взять схему Blackspace. Могучий чистый. Только вот автор не обозначил, какая мощность нужна. Для дома али для репы?

Оффлайн Дмитрий Винокуров Автор темы

  • Новичок
  • *
  • Сообщений: 30
  • Репутация: +0/-0
  • Craft. DIY.
Re: Ищу совета какой комбо собрать
« Ответ #16 : Октября 29, 2017, 16:09:22 »
Kulibinbig, мощность для дома. Схема Blackspace хорошая, только если трансы у ерасова заказывать, довольно дорого. Поэтому возьму вариант медведеффа, только на выходе будет 6v6 как посоветовали в теме. Только не знаю как рассчитать какой БП собирать и какой транс нужен.

Оффлайн Kulibinbig

  • Эксперт
  • *****
  • Сообщений: 1279
  • Репутация: +240/-1
  • Эх, играть бы научиться...
Re: Ищу совета какой комбо собрать
« Ответ #17 : Октября 29, 2017, 16:12:11 »
Ну тогда еще схема Гта15 того же Ерасова. Трансы недорогие, но вот громкость уже не домашняя.

Оффлайн Dying Fetus

  • Moderator
  • *****
  • Сообщений: 10261
  • Репутация: +1318/-24
  • DIYng Fetus
    • http://cathar.ru
Re: Ищу совета какой комбо собрать
« Ответ #18 : Октября 29, 2017, 16:34:04 »
Дмитрий Винокуров, молодой человек, давайте пойдём постепенно.
Если вы хотите собрать усилитель побыстрее, то берём готовый проект и собираем по нему.
Если хотите понять, что куда, от начинайте шрудироватьт книги, читать темы на форуме. Потом сами поймёте из чего и как собрать.
Дешевле, доступнее и качественнее, чем у ерасова = купить готовое.

Очень редко выходит собрать дешевле оригинального усилителя. Или из радиолы с соответствующим звуком или не учитываются траты по времени на намотку трансформатора...

Оффлайн Medvedeff8

  • Эксперт
  • *****
  • Сообщений: 2692
  • Репутация: +664/-27
  • Слабоумие и отвага!
Re: Ищу совета какой комбо собрать
« Ответ #19 : Октября 29, 2017, 16:55:29 »
Цитата: Дмитрий Винокуров от Октября 29, 2017, 16:09:22
Kulibinbig, мощность для дома. Схема Blackspace хорошая, только если трансы у ерасова заказывать, довольно дорого. Поэтому возьму вариант медведеффа, только на выходе будет 6v6 как посоветовали в теме. Только не знаю как рассчитать какой БП собирать и какой транс нужен.
Силовой трансформатор берем на 260-280 вольт/100-120 мА анодного (по переменке), плюс обмотка смещения вольт 35. Накальная обмотка не менее 2.5 А. Желательно дроссель 5 Гн для запитки вторых сеток и ламп ФИ и предусилителя. Емкости по анодному - 100 мкФ до дросселя, 47 мкФ после дросселя. Диоды моста - фасты, а лучше ультрафасты, типа HER508 будет вполне гут. Анодное можно и выше задрать, если юзать строго 6V6, но тогда нельзя будет воткнуть наши 6п6с, которые звучат тоже очень хорошо, но не любят напругу выше 350 вольт.

Оффлайн alkuz

  • Ветеран форума
  • ******
  • Сообщений: 4481
  • Репутация: +823/-10
  • Зарегистрированный
    • http://
Re: Ищу совета какой комбо собрать
« Ответ #20 : Октября 29, 2017, 17:54:49 »
Цитата: Medvedeff8 от Октября 29, 2017, 16:55:29
Силовой трансформатор берем на 260-280 вольт/100-120 мА анодного (по переменке), плюс обмотка смещения вольт 35. Накальная обмотка не менее 2.5 А. Желательно дроссель 5 Гн для запитки вторых сеток и ламп ФИ и предусилителя. Емкости по анодному - 100 мкФ до дросселя, 47 мкФ после дросселя. Диоды моста - фасты, а лучше ультрафасты, типа HER508 будет вполне гут. Анодное можно и выше задрать, если юзать строго 6V6, но тогда нельзя будет воткнуть наши 6п6с, которые звучат тоже очень хорошо, но не любят напругу выше 350 вольт.
Дяденька, это Вы с кем сейчас разговаривали? С мальчиком который лампу накаливания от электронной лампы еще не до конца отличает?
« Последнее редактирование: Октября 29, 2017, 17:56:38 от alkuz »

Оффлайн sadky

  • Эксперт
  • *****
  • Сообщений: 2004
  • Репутация: +274/-0
Re: Ищу совета какой комбо собрать
« Ответ #21 : Октября 29, 2017, 20:18:58 »
alkuz,
".. нехороший ты человек, Доцент... Злой, как собака... " © ;D
Ну не всякий человек на выпускном экзамене в детсадике может сдать на отлично Корел, Компас и Солидворкс ??? А Марк 4 хочется здесь и сейчас :hitrez:
По себе знаю :pozor:

Оффлайн Medvedeff8

  • Эксперт
  • *****
  • Сообщений: 2692
  • Репутация: +664/-27
  • Слабоумие и отвага!
Re: Ищу совета какой комбо собрать
« Ответ #22 : Октября 29, 2017, 20:42:01 »
Цитата: alkuz от Октября 29, 2017, 17:54:49
Дяденька, это Вы с кем сейчас разговаривали? С мальчиком который лампу накаливания от электронной лампы еще не до конца отличает?
Что не так? Человек намерен собирать аппарат, который я только недавно собрал. Поинтересовался про схему питания, поскольку в теме схема питания не прорисована. Какой уровень подготовки у человека - я не могу знать. Описал все на словах, поскольку нахожусь на работе, и с телефона нет возможности графически изобразить схему. Мой уровень знаний и подготовки, увы, ничтожно мал, но недавно собрал такой аппарат, и я рассказал как смог. Сорри, если что не так, поправьте меня.

Оффлайн kot-perm

  • Завсегдатай
  • ***
  • Сообщений: 397
  • Репутация: +37/-0
Re: Ищу совета какой комбо собрать
« Ответ #23 : Октября 29, 2017, 21:01:48 »
Твой уровень уже практический, а это на много сильнее теоретиков без опыта сборки)

Оффлайн Medvedeff8

  • Эксперт
  • *****
  • Сообщений: 2692
  • Репутация: +664/-27
  • Слабоумие и отвага!
Re: Ищу совета какой комбо собрать
« Ответ #24 : Октября 29, 2017, 21:45:54 »
И я с радостью помогу, чем могу. Если есть интерес собрать сабж, соберет и новичок.

... и добавил:

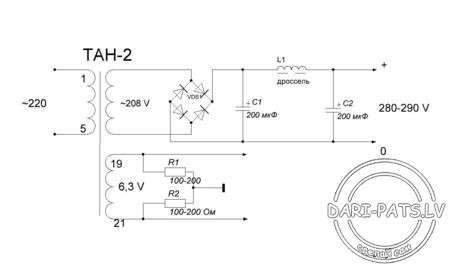

Дмитрий Винокуров, вот типовая схема блока питания, только номиналы электролитов берешь те, что я писал выше.

... и добавил:

Схему организации смещения посмотришь в теме по переделке "страшного усилителя", там ребята кидали ссылки. Можно организовать смещение от анодной обмотки, тоже нормальная практика.
« Последнее редактирование: Октября 29, 2017, 23:16:47 от Medvedeff8 »

Оффлайн alkuz

  • Ветеран форума
  • ******
  • Сообщений: 4481
  • Репутация: +823/-10
  • Зарегистрированный
    • http://
Re: Ищу совета какой комбо собрать
« Ответ #25 : Октября 29, 2017, 23:18:38 »
sadky, я не злой, но справедливый  ;D
Человек спрашивает про вариант чистого усилителя - "бывалые" ему дают кучу гейнистых советов, к тому-же совершенно не интересуясь техническим потенциалом автора. И в добавок подают это все на сленге в обрамлении специфической терминологии.  ???
« Последнее редактирование: Октября 29, 2017, 23:22:07 от alkuz »

Оффлайн Алексей Ф

  • Эксперт
  • *****
  • Сообщений: 2070
  • Репутация: +369/-4
  • GuitarPlayer.Ru fan!
Re: Ищу совета какой комбо собрать
« Ответ #26 : Октября 29, 2017, 23:35:47 »
Ну, он же в крафт зашел. Так что со сленгом все норм, всё по уставу ))

Оффлайн Kulibinbig

  • Эксперт
  • *****
  • Сообщений: 1279
  • Репутация: +240/-1
  • Эх, играть бы научиться...
Re: Ищу совета какой комбо собрать
« Ответ #27 : Октября 29, 2017, 23:36:10 »
Цитата: alkuz от Октября 29, 2017, 23:18:38
sadky,  И в добавок подают это все на сленге в обрамлении специфической терминологии.  ???
Так если человек не поймет того, что ему написали на сленге и спец терминологии, то не стоит значит начинать собирать. Тогда книжки читать. Я так год делал, зато теперь понимаю.
И да, alkuz прав, нужно понимать технический уровень автора, собирал ли он сам раньше такое?

Оффлайн Алексей Ф

  • Эксперт
  • *****
  • Сообщений: 2070
  • Репутация: +369/-4
  • GuitarPlayer.Ru fan!
Re: Ищу совета какой комбо собрать
« Ответ #28 : Октября 29, 2017, 23:42:45 »
 :pozor:

Оффлайн Medvedeff8

  • Эксперт
  • *****
  • Сообщений: 2692
  • Репутация: +664/-27
  • Слабоумие и отвага!
Re: Ищу совета какой комбо собрать
« Ответ #29 : Октября 30, 2017, 00:34:03 »
Если не поймет - разъясню. Все когда-то были новичками, и задавали глупые вопросы.  ;)
