Автор Тема: Исправить Сенд-Ретурн в JCM800  (Прочитано 7653 раз)

0 Пользователей и 1 Гость просматривают эту тему.

Оффлайн ipatr

  • Опытный
  • ****
  • Сообщений: 712
Re: Исправить Сенд-Ретурн в JCM800
« Ответ #60 : Октября 29, 2011, 13:39:51 »
Если фон идет- все распаяно правильно. Может тогда действительно прав Рыцарь и гнездо не припаяно к земле (вернее он его не припаял изначально, т.к петля с самого начала не работала)? Тогда фон будет, а играть ничего не будет  :)
« Последнее редактирование: Октября 29, 2011, 13:42:03 от ipatr »

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 96583
  • Санкт-Петербург
    • AZG CUSTOM
Re: Исправить Сенд-Ретурн в JCM800
« Ответ #61 : Октября 29, 2011, 13:41:52 »
И повторюсь, то, что там спаяно, хрень полная. Надо переделать на разрыв между потами ВЧ и Мастер.

Оффлайн Akkan Автор темы

  • Эксперт
  • *****
  • Сообщений: 1048
  • Красавчеґ
Re: Исправить Сенд-Ретурн в JCM800
« Ответ #62 : Октября 29, 2011, 14:15:39 »
чтото тут уже 3 миллиона мнений собралось..
земля звонится на общую землю как с перемычек так и с земли на вставленном кабеле.
Цитата: AZG от Октября 29, 2011, 13:41:52
И повторюсь, то, что там спаяно, хрень полная. Надо переделать на разрыв между потами ВЧ и Мастер.
пока хоть чтото внушающее доверие. Т.к. а в чем разница с существующим вариантом? сейчас мастер не при делах, а если впаять между мастером и ВЧ, сигнал через него пройдет?

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 96583
  • Санкт-Петербург
    • AZG CUSTOM
Re: Исправить Сенд-Ретурн в JCM800
« Ответ #63 : Октября 29, 2011, 14:53:02 »
Так тебе же объяснили выше - сетка фазика получается подвешена в воздухе, притом судя по всему, разрыв между сеткой и остальной схемой фазика. Это вообще  :pozor:

Оффлайн Akkan Автор темы

  • Эксперт
  • *****
  • Сообщений: 1048
  • Красавчеґ
Re: Исправить Сенд-Ретурн в JCM800
« Ответ #64 : Октября 29, 2011, 15:00:20 »
я ж говорил, я в этом оч мало понимаю. Так что мне нужно повторить одно и то же на пальцах и 3 раза как минимум :))) а вобще завтра уже мастеру повезу, там видно будет..
ктото может наваять рабочую схему петли или нормального ретурна для 800ки? дабы мастеру, который гитарной техникой не занимается облегчить работу

Оффлайн Makaroff

  • Живу на форуме
  • *******
  • Сообщений: 10487
  • DIY - my life
Re: Исправить Сенд-Ретурн в JCM800
« Ответ #65 : Октября 29, 2011, 15:09:23 »
Цитата: Akkan от Октября 29, 2011, 15:00:20
я ж говорил, я в этом оч мало понимаю. Так что мне нужно повторить одно и то же на пальцах и 3 раза как минимум :))) а вобще завтра уже мастеру повезу, там видно будет..
ктото может наваять рабочую схему петли или нормального ретурна для 800ки? дабы мастеру, который гитарной техникой не занимается облегчить работу
:pozor:

Оффлайн runing

  • Живу на форуме
  • *******
  • Сообщений: 12572
  • Киев
Re: Исправить Сенд-Ретурн в JCM800
« Ответ #66 : Октября 29, 2011, 15:11:47 »
Akkan, тебе активную или пассивную петлю?

Оффлайн Makaroff

  • Живу на форуме
  • *******
  • Сообщений: 10487
  • DIY - my life
Re: Исправить Сенд-Ретурн в JCM800
« Ответ #67 : Октября 29, 2011, 15:15:50 »
Цитата: runing от Октября 29, 2011, 15:11:47
Akkan, тебе активную или пассивную петлю?
Ему вот такую:

Оффлайн ipatr

  • Опытный
  • ****
  • Сообщений: 712
Re: Исправить Сенд-Ретурн в JCM800
« Ответ #68 : Октября 29, 2011, 15:42:10 »
_SlipknoT_, +100500 :D

Оффлайн runing

  • Живу на форуме
  • *******
  • Сообщений: 12572
  • Киев
Re: Исправить Сенд-Ретурн в JCM800
« Ответ #69 : Октября 29, 2011, 15:52:46 »
_SlipknoT_, ну ты дал...  третья как раз свободна  :D

Оффлайн Billy_Rock

  • Опытный
  • ****
  • Сообщений: 651
Re: Исправить Сенд-Ретурн в JCM800
« Ответ #70 : Октября 29, 2011, 19:55:02 »
Цитировать
По фото диагностирую...

Оффлайн el-doctor

  • Ветеран форума
  • ******
  • Сообщений: 3734
Re: Исправить Сенд-Ретурн в JCM800
« Ответ #71 : Октября 29, 2011, 23:42:55 »
я думаю это пассивная, которая третья свободная...

Оффлайн Akkan Автор темы

  • Эксперт
  • *****
  • Сообщений: 1048
  • Красавчеґ
Re: Исправить Сенд-Ретурн в JCM800
« Ответ #72 : Октября 30, 2011, 03:56:07 »
достаточно пассивной - основная цель это работа ретурна.
Петля как на картинке, спасибо, откажусь в вашу пользу

Оффлайн Ден2

  • Ветеран форума
  • ******
  • Сообщений: 4278
Re: Исправить Сенд-Ретурн в JCM800
« Ответ #73 : Октября 30, 2011, 08:42:39 »
Akkan, пойди в магазин радиодеталей. Купи плёночный конденсатор 0,1мкф*100в. Припаяй его вместо белого провода от ретурна к фазику. Если устройства в разрыве позволяют управлять громкостью выхода - будет относительно работоспособно.

Оффлайн runing

  • Живу на форуме
  • *******
  • Сообщений: 12572
  • Киев
Re: Исправить Сенд-Ретурн в JCM800
« Ответ #74 : Октября 30, 2011, 09:08:24 »

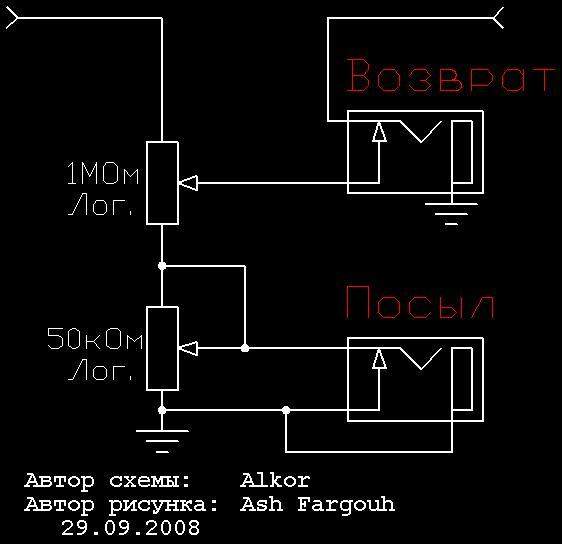

Akkan, вот схема для твоего мастера:

548383-0
