а я у себя земли разделил, аналоговая только через реле,  а цифра никак не связана.

Это не спасет педали дилея и ревера. Но мьют входа обязательно будет

... и добавил:

Я разделял-объединял, слушал на приличной громкости. Разницы не услышал. Да мне и пофиг - где мне для входного буфера питание брать? Так и так объединять пришлось бы.

вариантов много, отдельная обмотка транса самый простой

а что за оптроны?

А вот это как раз непонятно, немаркированые они, просто в черную пленку затянуты, сам бы хотел знать.

Может кому интересно:
В связи с раширением функционала пришлось вносить серьезные коррективы в схему и соответственно плату.
Во-первых из-за миди функций стало недостаточно памяти контроллера под хранение 16 банков по 6 пресетов плюс настройки миди. Повесили внешнюю память

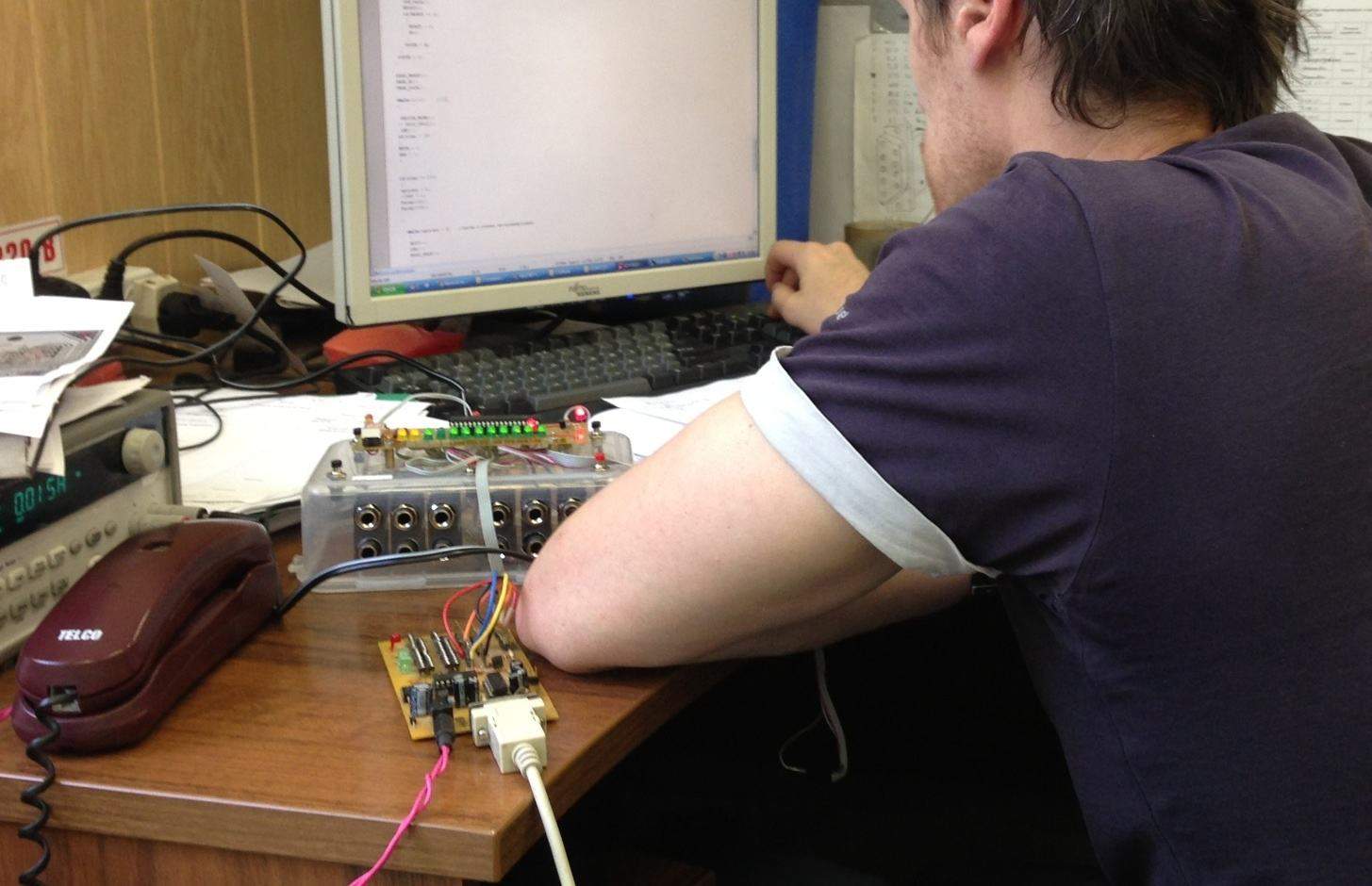

Во-вторых сам миди интерфейс - вроде разобрались. Теперь проектируем.
В-третьих надо допиливать прошивку под новые функции.
В-четвертых под настройки миди понадобился уже дисплей - семисегментником не обойтись.
В-пятых в связи с вышеизложенным пришлось переразводить плату:


В общем тотальный трындец, друзья!

К слову - то что изначально задумывалось, уже работает и, первичная цель достигнута! Есть платы, прошивка, чертежи, можно делать.

zhigarev, Вот так вот от идеи до реализации год и проходит, а то и больше
Ну молодцы!

zhigarev, Ниче ниче, ты еще тока в середине пути.

На 4/5 я бы сказал)

Ну оптимизма тебе не занимать) , я конечно не знаю твоих производственно-менеджерско-маркетинговых возможностей, но думается, что в среднем по стране у нас все одинаково.

А че это миди в инверсном коде команды передает? Посмотрели осцилографом - постоянно 1, а когда идет команда, то код нулями. И может я не понял чего-то в жизни, но почему команда задом наперед? О_о
