Автор Тема: Изготовление замечательного гитарного кабинета 4х12  (Прочитано 62705 раз)

0 Пользователей и 1 Гость просматривают эту тему.

Оффлайн alkuz

  • Ветеран форума
  • ******
  • Сообщений: 4481
  • Репутация: +822/-10
  • Зарегистрированный
    • http://
larios, ну, тогда хоть плюсом компенсируй  :D

Оффлайн larios

  • Завсегдатай
  • ***
  • Сообщений: 395
  • Репутация: +31/-21
Ок.
Через 8 часов.

Оффлайн Ерёма

  • Частый посетитель
  • **
  • Сообщений: 246
  • Репутация: +17/-3

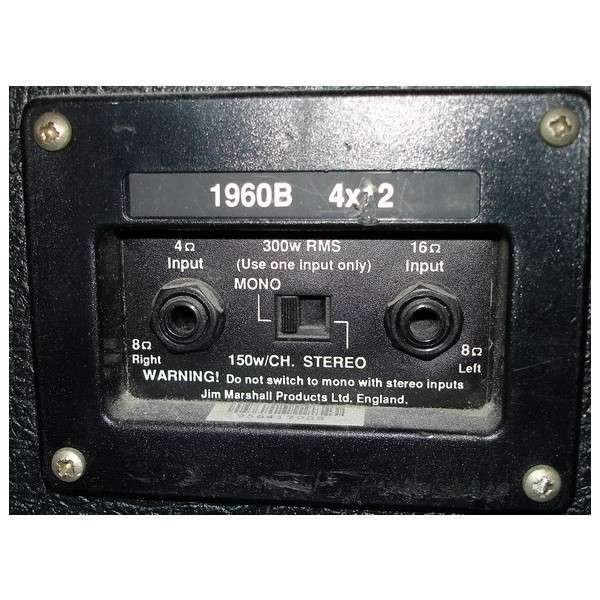

Добрый день! Недавно прикупил кабинет 4х12 на реп базу, б/у за недорого. Четыре динамика 8 Ом, каждый. Но в нём отсутствует коммутационная панель. Загрузился этим вопросом и набрёл на эту тему. Панель автора с 6 тумблерами и 3 гнёздами мне понравилась. Но возник вопрос №1 Вариантов коммутаций много, но ни слова не сказано о изменении сопротивлений при разных вариантах включения. А ведь все знают,  что для лампового усилителя это важно. Предположу, что автор знает R каждого дина, каждой пары или четвёрки как при последовательном так и при параллельном включении. Но на коммутационной панели этой информации нет. И второй вопрос №2 Уже три дня сижу в интернете и не могу найти распайку кабинета 4х12 ну хотя бы вот такого. Не думаю, что это большой секрет. Свои варианты пробовал найти, но не получилось. Подскажите пожалуйста.



... и добавил:

К стати! только что обратил внимание на саморезы белого цвета, на фирменной панели, за которые автор подвергся критике.

... и добавил:

Примерно такая же панелька куплена у Ерасова и тумблерок с таким "хвостиком " (6pin) есть.
« Последнее редактирование: Марта 28, 2017, 10:20:22 от Ерёма »

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 89816
  • Репутация: +9827/-1413
  • Санкт-Петербург
    • AZG CUSTOM
Ерёма, Для обычной жизни все эти переключения не нужны. Тут проще сделать простоту - или одно гнездо суммарно на 8 ом или два гнезда для стерео, где в много 8 ом и 2х16 ом в стерео.

Выбирайте. Схем в нете навалом.

Оффлайн Ерёма

  • Частый посетитель
  • **
  • Сообщений: 246
  • Репутация: +17/-3
На самом деле я искал вот это





Нужен был сам принцип распайки джекогнёзд с отключаемыми контактами и переключателя. Остальное дело техники. Можно обойтись и без тумблера. Использовать три гнезда.

Вопрос снимается! Тема продолжается. :)

Оффлайн Vasik_NJ

  • Живу на форуме
  • *******
  • Сообщений: 8106
  • Репутация: +2200/-28
  • GuitarPlayer.Ru fan!
Пока не провернет...  ;)

Ага, бывает и такое.
Помню делал аудифильскую колонку - закрытый забинет, причём наглухо - задняя стенка была уже приклеена.
Среднечастотник и пищалка в своём внутреннем отсеке.
Ну и 12" вуфер должен был крепиться снаружи вот такими штуковинами:
https://www.parts-express.com/parts-express-cast-frame-1-4-20-speaker-mounting-kit--260-778
Причём до вклеивания задней стенки дополнительно эти гайки по краям сверху залил эпоксидкой для надёжности.
Ну конечно, по закону подлости, один из винтов вдруг начал как то туго закручиваться - нет бы назад, так решил что осталось немного и докручу - не получилось, гайка из дерева таки выскочила и тут я понял что я попал конкретно и к ней никак не подобраться.
Колонка была заброшена на долгое время, но потом пришлось на задней стенке выпилисть кусок что бы рука пролезла и удалось удерживая плоскогубцами отвинтить винт.
Доделать её уже у меня не стояло так что позже отпилил заднюю часть совсем, отпилил верх и вырезав ещё одну дырку под динамик переделал во временный открытый гитарный кабинет 2х12"  ;)
История прям как у Робинзона Крузо с его первой пирогой, которую он так и не смог пустить на воду  :(

Оффлайн Engener

  • Ветеран форума
  • ******
  • Сообщений: 3413
  • Репутация: +326/-1
  • :-)
Vasik_NJ, скорее всего, эпоксидка на резьбу попала.

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 89816
  • Репутация: +9827/-1413
  • Санкт-Петербург
    • AZG CUSTOM
Vasik_NJ, Дремелем срезается болт (мелкая болгарка) и все ставится заново. Уж сколько раз закусывало...

Сейчас прогоняем все гайки метчиком. Так надежнее.

Оффлайн Vasik_NJ

  • Живу на форуме
  • *******
  • Сообщений: 8106
  • Репутация: +2200/-28
  • GuitarPlayer.Ru fan!
Да там получилось что уже почти закрутил, может миллиметра 3-4 оставалось, а шляпка на винте очень большая - под шестигранник, даже дремелем с хорошей насадкой был бы ад стачивать.
Самый прикол что ещё и под динамик было выфрезеровано углубление, что его даже на этом одном винте никак нельзя было вбок повернуть  :(
Ладно, опыт есть опыт.

Автору темы большущий риспект и ко всем мастерам вопрос.
Сейчас собираюсь строить кабинет 2х12 и хотелось бы сделать морду как у Orange, но насколько я могу судить, у них похоже внутреннее крепление динамиков и ткань крепится прямо на переднюю панель - так?
Мне хотелось бы внешнее крепление.
То есть в этом случае надо неизбежно делать раму для ткани, но тогда вид будет совсем другой или есть какие то варианты?

Оффлайн Snar Trogsom

  • Частый посетитель
  • **
  • Сообщений: 121
  • Репутация: +6/-0
  • создатель нонконформического депрессионизма
Кто - нибудь может сказать, распайка ерасовского 4х12 такая?

« Последнее редактирование: Февраля 12, 2020, 14:41:27 от Snar Trogsom »

Оффлайн VaDeR

  • Эксперт
  • *****
  • Сообщений: 2053
  • Репутация: +322/-48
если динамики по 8 Ом, то скорее всего такая

... и добавил:

Думаю правильнее будет вынести переключатель за пределы правой ветки, то есть сместить левее...
« Последнее редактирование: Февраля 13, 2020, 12:11:13 от VaDeR »

Оффлайн Snar Trogsom

  • Частый посетитель
  • **
  • Сообщений: 121
  • Репутация: +6/-0
  • создатель нонконформического депрессионизма
VaDeR, да я просто чего нашел в инете, по смыслу вроде похожее, то и выложил. Это уж как художнику угодно было.

Оффлайн VaDeR

  • Эксперт
  • *****
  • Сообщений: 2053
  • Репутация: +322/-48
я абсолютно без наездов :)

Оффлайн Snar Trogsom

  • Частый посетитель
  • **
  • Сообщений: 121
  • Репутация: +6/-0
  • создатель нонконформического депрессионизма
да и я :)
