JCM 800 нет звука
« : Июня 01, 2013, 12:53:45 »

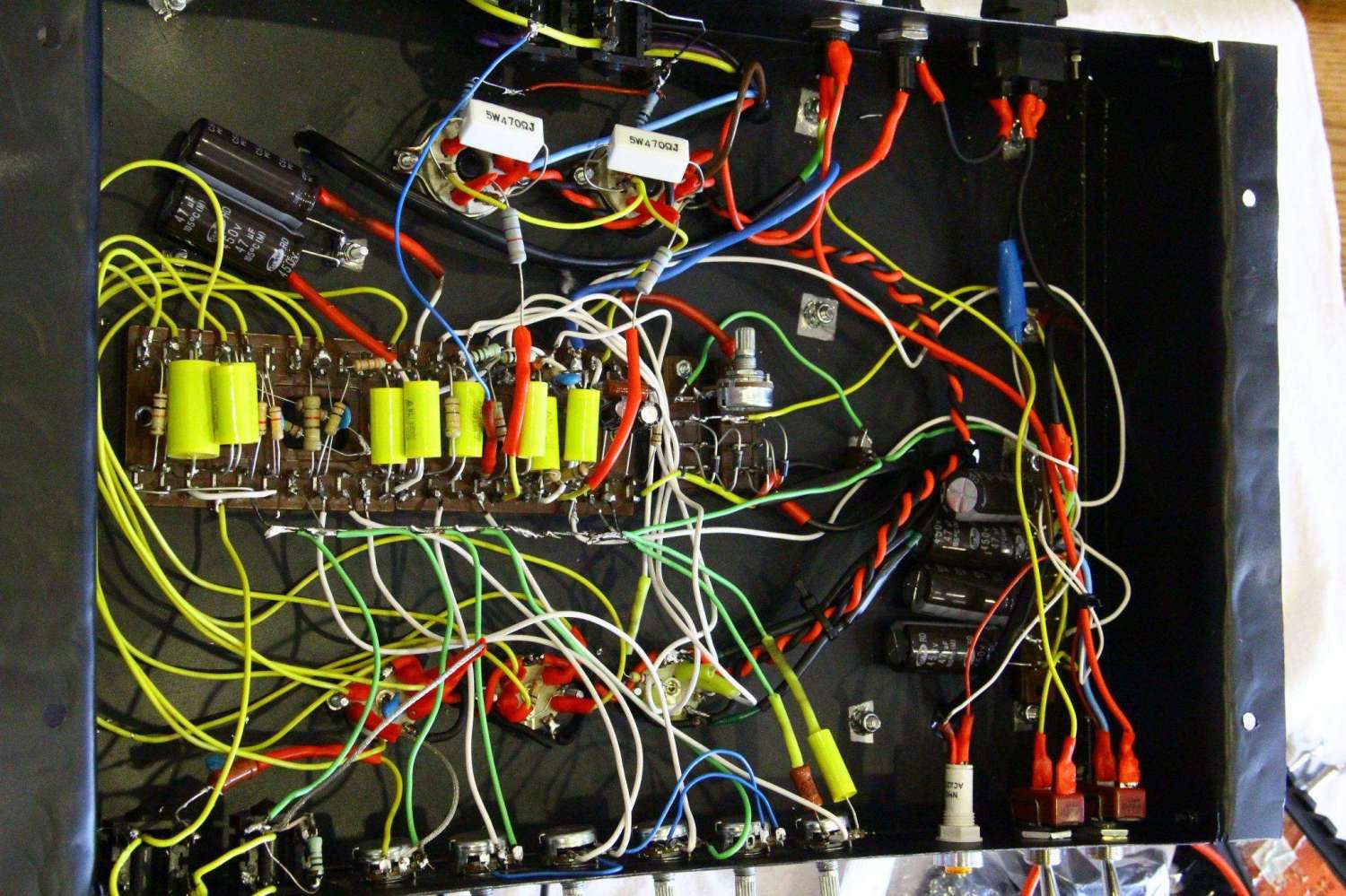

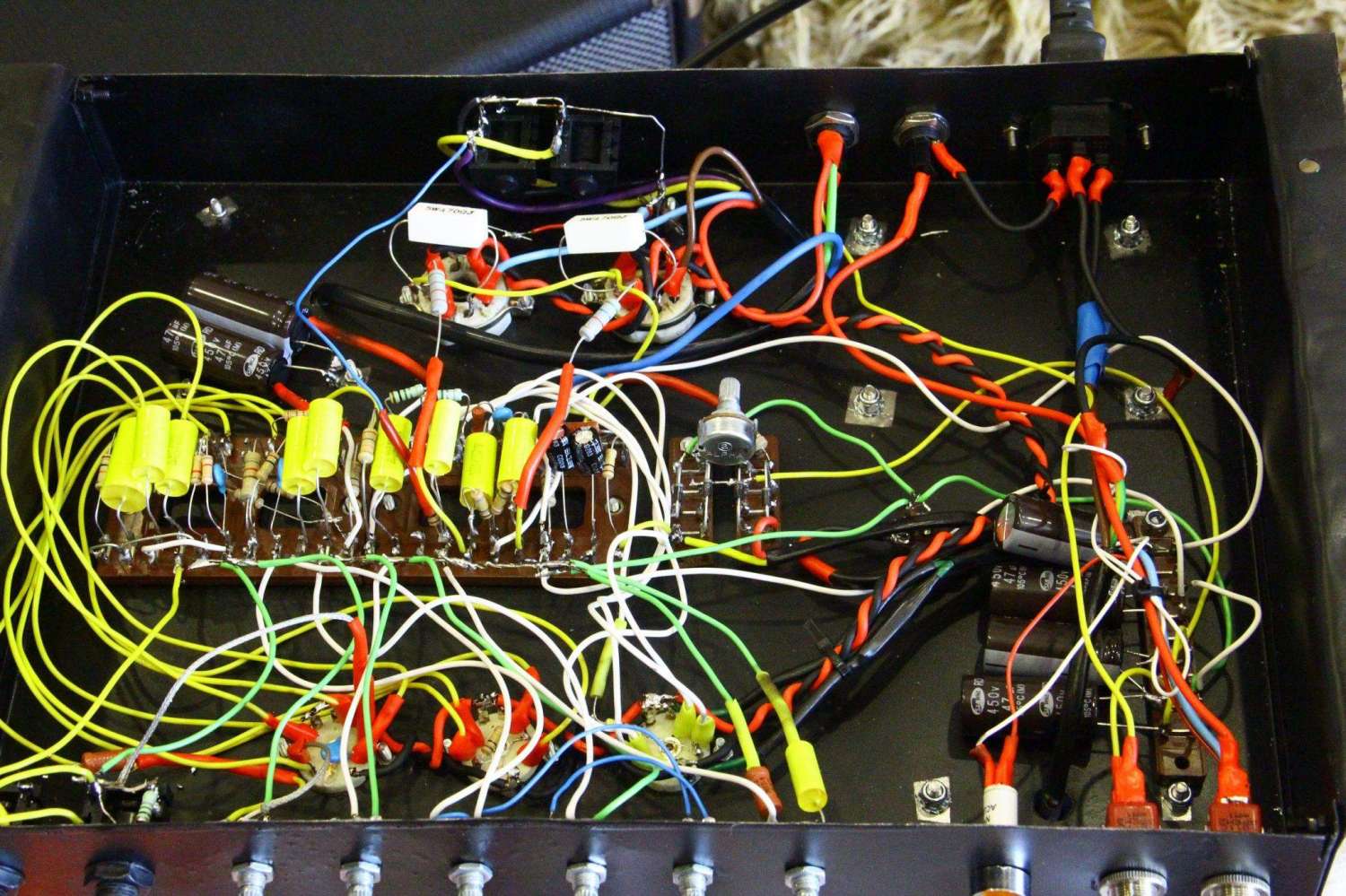

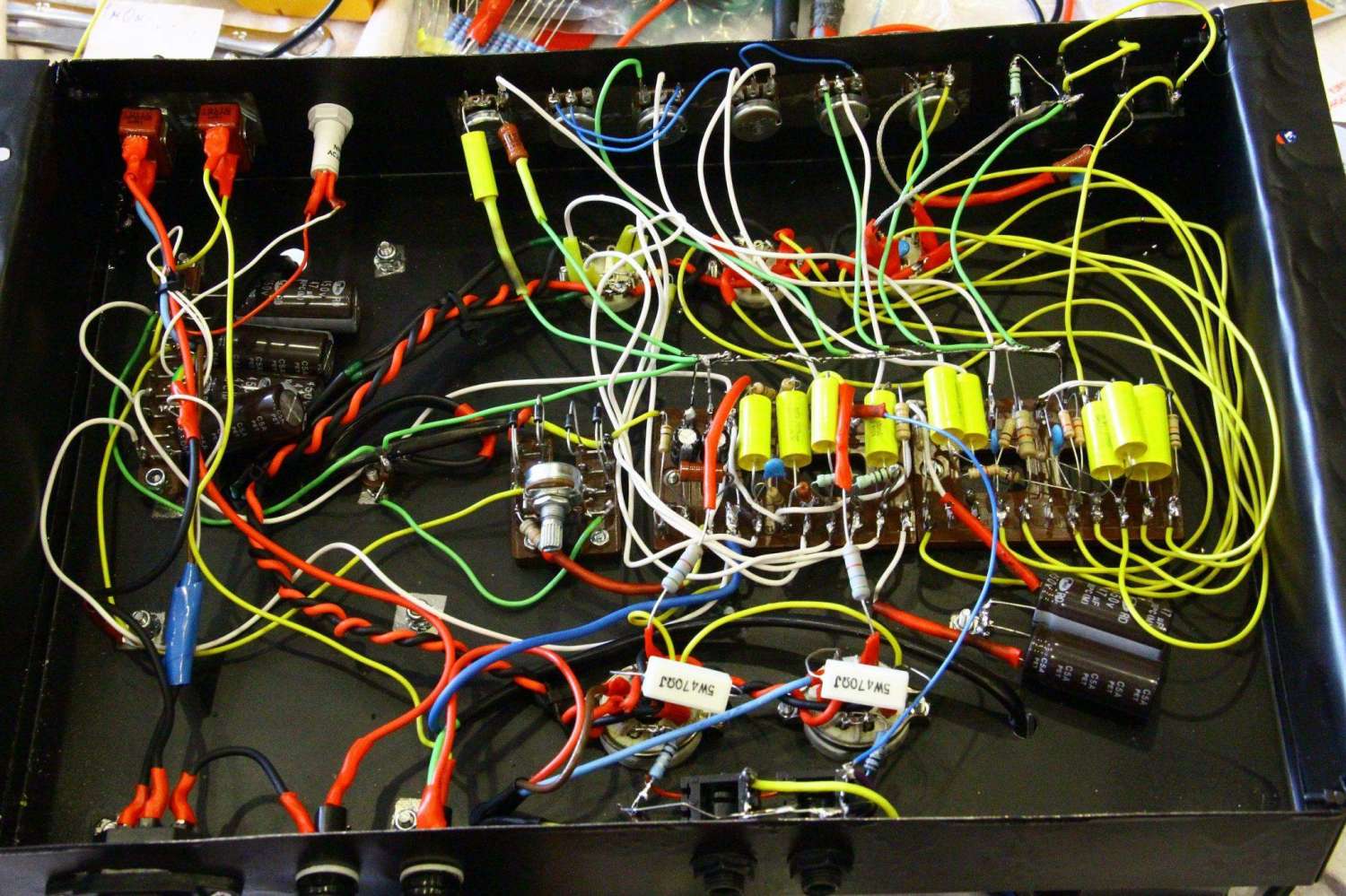

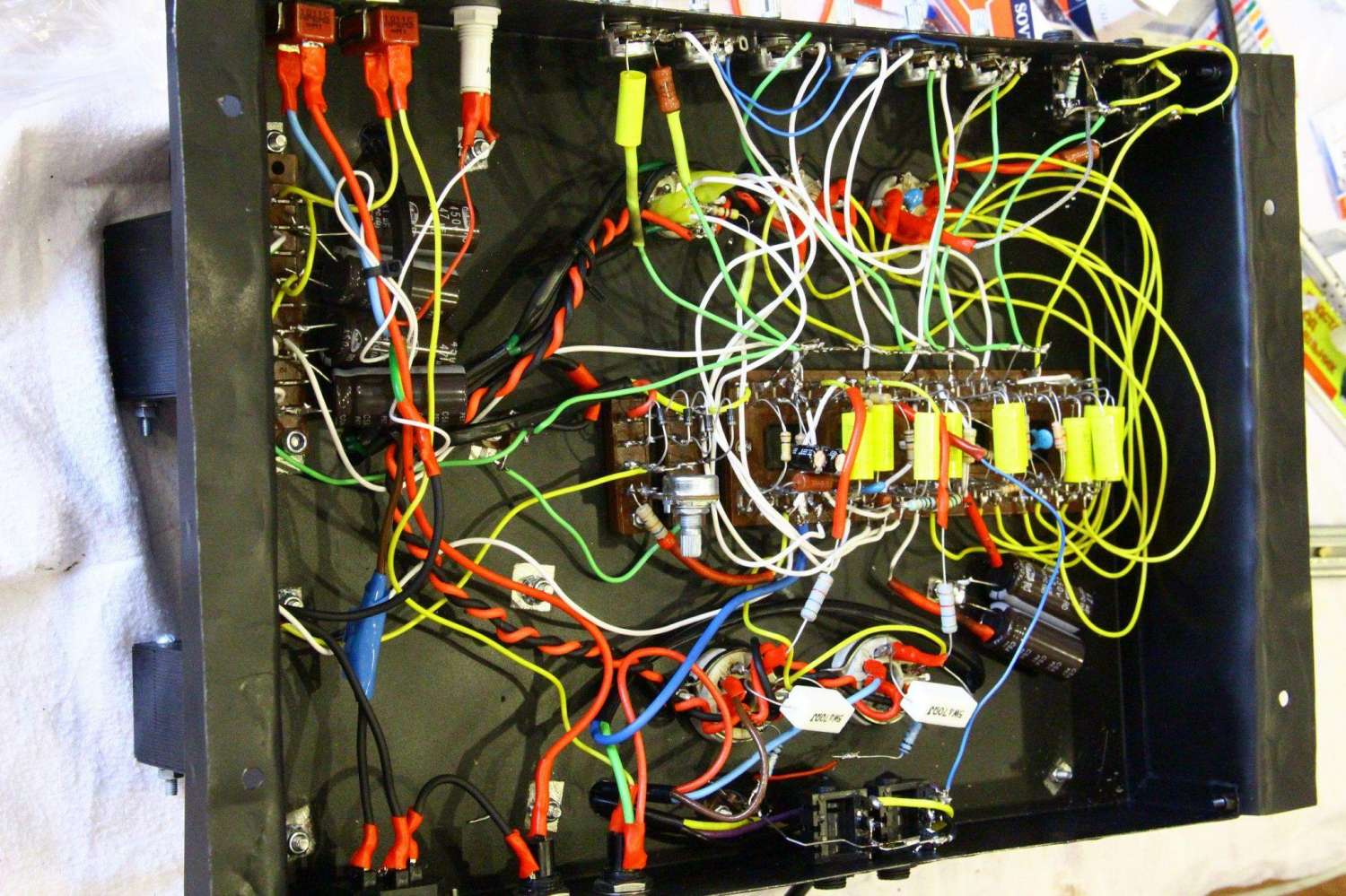

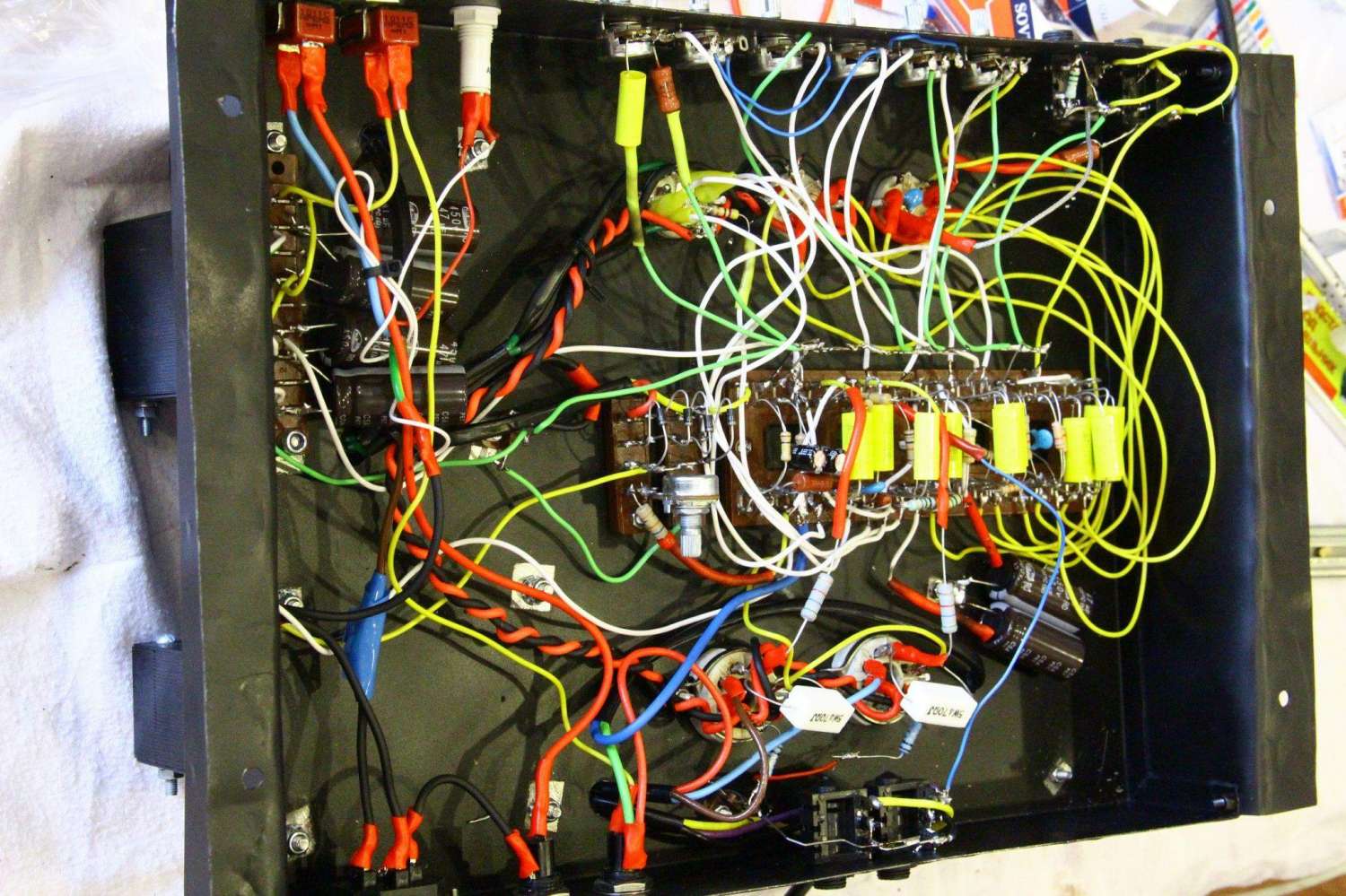

931307-0Добрый день, друзья! Такая вот проблема: Собрал JCM 800, старался делать максимально приближенно к оригиналу, конечно по мере финансовых возможностей. На лампах 6п3с-е. Собирал внимательно, но в итоге после сборки нет звука. Т.е. его нет вообще, кроме фона в 50 герц. Но не фон беспокоит, с этим справлюсь. А почему может не быть звука? Схему на 3 раза проверил. Вроде нигде не ошибся... выложу фото на всякий случай. Сильно не пинайте, это мой первый полноразмерный усилитель.

... и добавил:

Фото
« Последнее редактирование: Июня 01, 2013, 13:00:16 от Puncinello »

Оффлайн Мяталист

  • Ветеран форума
  • ******
  • Сообщений: 5743
  • Будь как все. Собирай JCM 800 и SLO 100
Re: JCM 800 нет звука
« Ответ #1 : Июня 01, 2013, 13:05:48 »
Даже если оно у тебя заработает, работать качественно оно мало вероятно будет.
С таким монтажом всегда жди сюрприза.
Ну и по вопросу, электрика - наука о контактах. Где то есть контакт там где его недолжно быть или нет там где должен быть.

Оффлайн Puncinello Автор темы

  • Новичок
  • *
  • Сообщений: 28
  • Rock alive!
Re: JCM 800 нет звука
« Ответ #2 : Июня 01, 2013, 13:09:45 »
Понятно, буду глядеть. А что с монтажем не так?

Оффлайн Мяталист

  • Ветеран форума
  • ******
  • Сообщений: 5743
  • Будь как все. Собирай JCM 800 и SLO 100
Re: JCM 800 нет звука
« Ответ #3 : Июня 01, 2013, 13:11:24 »
Ну как минимум желтые провода идущие от первой лампы на другую сторону колодки. Сильно длинные они.

Оффлайн Puncinello Автор темы

  • Новичок
  • *
  • Сообщений: 28
  • Rock alive!
Re: JCM 800 нет звука
« Ответ #4 : Июня 01, 2013, 13:31:40 »
Да, насчет этого я уже думал. Надо будет исправлять. Ну это пока тестовый вариант. С правом на доработку.

Оффлайн ficus1987

  • Эксперт
  • *****
  • Сообщений: 2050
  • Process engineer...
Re: JCM 800 нет звука
« Ответ #5 : Июня 01, 2013, 15:03:21 »
 :o А я думал это у меня паукан :pauk:

Оффлайн Puncinello Автор темы

  • Новичок
  • *
  • Сообщений: 28
  • Rock alive!
Re: JCM 800 нет звука
« Ответ #6 : Июня 01, 2013, 16:28:56 »
Еще не могу понять, на катодном резисторе у меня показывает все время 0. Я так понимаю на оба конца резистора кидаем по щупу, и отстраиваем напряжение покоя, которое равняется току покоя при 1ом резисторе. А у меня по нулям. Шевелил лампы, смотрел контакт, пробовал другие втыкать (заведомо живые, с другого усилителя) - безрезультатно. На аноде и второй сетке то, напряжение, на которое я и рассчитывал, т.е. ок 420 вольт, на первой сетке 56 вольт. А на катоде по нулям.  ???

Оффлайн Мяталист

  • Ветеран форума
  • ******
  • Сообщений: 5743
  • Будь как все. Собирай JCM 800 и SLO 100
Re: JCM 800 нет звука
« Ответ #7 : Июня 01, 2013, 16:33:04 »
Если речь идет о катодах выходных ламп.
1е проверить номинал резисторов катодов.
2е проверить наличие ОТРИЦАТЕЛЬНОГО потенциала на первых сетках.
3е Проверить наличие напряжения на вторых сетках
4е проверить какая величина измерения выставлена на тестере.

... и добавил:

по монтажу не видно, но у тебя точка соединения катодных резисторов выходных ламп вообще сидит на земле?
« Последнее редактирование: Июня 01, 2013, 16:36:44 от Мяталист »

Оффлайн Puncinello Автор темы

  • Новичок
  • *
  • Сообщений: 28
  • Rock alive!
Re: JCM 800 нет звука
« Ответ #8 : Июня 01, 2013, 16:54:24 »
Да, два резюка 1 ом. 1 и 8 нога через резюк на землю.


... и добавил:

На первых сетках 56 вольт. А вот - или - не обратил внимание. Тупанул. А если там положительное, в чем проблема? Диод смещения переставить задом наперед?

... и добавил:

Все остальное в норме.
« Последнее редактирование: Июня 01, 2013, 16:58:18 от Puncinello »

Оффлайн Мяталист

  • Ветеран форума
  • ******
  • Сообщений: 5743
  • Будь как все. Собирай JCM 800 и SLO 100
Re: JCM 800 нет звука
« Ответ #9 : Июня 01, 2013, 16:58:57 »
На фото они вроде сходятся на изолирующей колодке потом идет жила на выходные разьемы, но вся эта локальная земля вообще никуда не вижу чтобы шла.
Синий проводок от выходного разъема это ООС?

... и добавил:

Цитата: Puncinello от Июня 01, 2013, 16:54:24
На первых сетках 56 вольт. А вот + или - не обратил внимание. Тупанул. А если там положительное, в чем проблема? Диод смещения переставить задом наперед?
Это очень важно, иначе бабах.
Диод смещения нужно соблюдать полярностью с его фильтрующим конденсатором. Иначе бабах (еще и обмотка смещения может сгореть, она обычно тонкая)
« Последнее редактирование: Июня 01, 2013, 17:01:49 от Мяталист »

Оффлайн SBB

  • Завсегдатай
  • ***
  • Сообщений: 308
Re: JCM 800 нет звука
« Ответ #10 : Июня 01, 2013, 17:25:32 »
Puncinello,  Переделай монтаж по стандартной лейке ( все лампы с одной стороны платы, поты с другой) и все получится. Не изобретай велосипед. Пока не изобретай ;)

Оффлайн runing

  • Живу на форуме
  • *******
  • Сообщений: 12572
  • Киев
Re: JCM 800 нет звука
« Ответ #11 : Июня 01, 2013, 20:02:29 »
Цитата: SBB от Июня 01, 2013, 17:25:32
Переделай монтаж по стандартной лейке

SBB, как то ты не внимательно читаешь...

Цитата: Puncinello от Июня 01, 2013, 12:53:45
старался делать максимально приближенно к оригиналу

SBB, ты что, фотки оригинала никогда не видел? Всё у автора в порядке и "оригинально" ???

Оффлайн Puncinello Автор темы

  • Новичок
  • *
  • Сообщений: 28
  • Rock alive!
Re: JCM 800 нет звука
« Ответ #12 : Июня 01, 2013, 20:27:34 »
Да я все по стандартной и делал, лампы только перенес, т.к. шасси такое было. Все абсолютно как в оригинале, кроме резисторов смещения и сеточного. Они под 6l6(6п3с). Х.з. проверил на второй сетке отрицательное значение... ладно бы фон был, ну он был сначала, я покрутил потц биаса фон исчез. Звука нет никакого. Хотя когда штекер втыкаешь в ло инпут щелчок очень громкий от динамика. В хай инпут еще громче....

Оффлайн Діма Семків

  • Новичок
  • *
  • Сообщений: 10
Re: JCM 800 нет звука
« Ответ #13 : Июня 01, 2013, 20:42:07 »
отрицательное смещение  должно быть на ПЕРВОЙ сетке, а не на  второй!!

Оффлайн Мяталист

  • Ветеран форума
  • ******
  • Сообщений: 5743
  • Будь как все. Собирай JCM 800 и SLO 100
Re: JCM 800 нет звука
« Ответ #14 : Июня 01, 2013, 20:46:37 »
Шнуры гитарные проверил? https://guitarplayer.ru/index.php?topic=277926.new;topicseen#new
