Автор Тема: как, имея схему, нарисовать печатную плату?  (Прочитано 44008 раз)

0 Пользователей и 1 Гость просматривают эту тему.

Онлайн kynep

  • Ветеран форума
  • ******
  • Сообщений: 6810
  • Репутация: +371/-24
  • Руби МиТоЛ!!!
Vlds, но только не здесь. Это Классика.  :crazy:

Оффлайн Gena muz

  • Завсегдатай
  • ***
  • Сообщений: 406
  • Репутация: +8/-0
kynep,пытал на деле,и как? Я тоже хочу,планировал вообще то на полевичке,но наверно ,один другому не помешает :rolleyes:.

Онлайн kynep

  • Ветеран форума
  • ******
  • Сообщений: 6810
  • Репутация: +371/-24
  • Руби МиТоЛ!!!
Gena muz, конечно, у меня два таких собрано. Отличная грелка, все что я могу сказать :)  ;)

Оффлайн Gena muz

  • Завсегдатай
  • ***
  • Сообщений: 406
  • Репутация: +8/-0
Ну спасибочки на добром слове ;).

Оффлайн Overrrdrive

  • Эксперт
  • *****
  • Сообщений: 1912
  • Репутация: +107/-8
  • I love DIY.
может тебе макросов для спринта накидать, чтобы из них лепить печатку?
Мне пожалуйста, буду очень благодарен....

Оффлайн Makaroff

  • Живу на форуме
  • *******
  • Сообщений: 10497
  • Репутация: +689/-326
  • DIY - my life

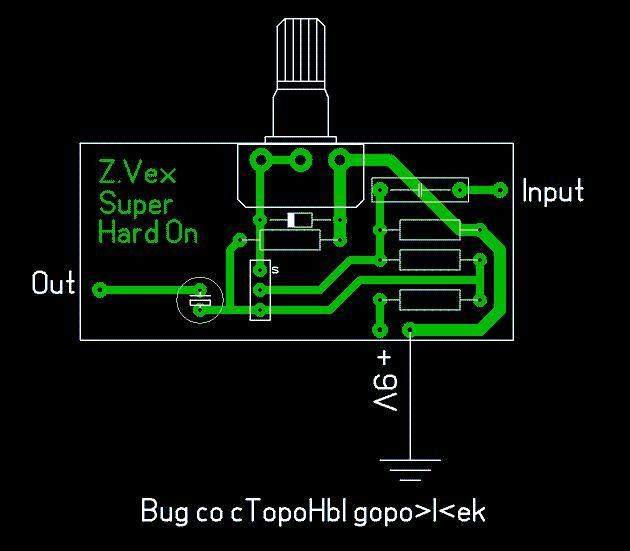

Держите плату, надеюсь распаять пассивный байпасс и батарейку не составит труда
Рисовал под корпус Gainta G0124

Lay - * zvex super hard on.rar (7.54 КБ - загружено 157 раз.)

Рисунок:
371711-1

Оффлайн DiR94 Автор темы

  • Новичок
  • *
  • Сообщений: 70
  • Репутация: +1/-0
всем огромное спасибо за помощь  :)
_SlipknoT_, тебе отдельное спасибо  ;)

Оффлайн Makaroff

  • Живу на форуме
  • *******
  • Сообщений: 10497
  • Репутация: +689/-326
  • DIY - my life
DiR94, ты понял как это все устанавливается? в корпус?

Оффлайн DiR94 Автор темы

  • Новичок
  • *
  • Сообщений: 70
  • Репутация: +1/-0
ну потц вроде понятно. на входе/выходе по 3 штырька, какой подключать куда? и с питанием разъясни пожалуйста. и еще вопрос: светодиод куда воткнуть?

Оффлайн Child In Time

  • Завсегдатай
  • ***
  • Сообщений: 466
  • Репутация: +17/-0
Тоже когда-то делал такой :). Даже фотка печатки осталась:
371720-0

... и добавил:

DiR94, советую почитать:
http://www.beavisaudio.com/techpages/Pots/
http://www.beavisaudio.com/techpages/StompboxWiring/
 ;)
« Последнее редактирование: Июня 05, 2011, 01:53:47 от Child In Time »

Оффлайн Makaroff

  • Живу на форуме
  • *******
  • Сообщений: 10497
  • Репутация: +689/-326
  • DIY - my life
ну потц вроде понятно. на входе/выходе по 3 штырька, какой подключать куда? и с питанием разъясни пожалуйста. и еще вопрос: светодиод куда воткнуть?
Сделай по этой схеме:

Оффлайн Child In Time

  • Завсегдатай
  • ***
  • Сообщений: 466
  • Репутация: +17/-0
Кстати, остался у меня, оказывается, вордовский файл, с которого я переводил дорожки на плату:

Оффлайн DiR94 Автор темы

  • Новичок
  • *
  • Сообщений: 70
  • Репутация: +1/-0
_SlipknoT_, Child In Time, спасибо.
а кнопку куда? и еще вопрос: вот на последней схеме синяя штукенция - это клеммник? или что? и какой если да?

Оффлайн Child In Time

  • Завсегдатай
  • ***
  • Сообщений: 466
  • Репутация: +17/-0
Синяя штукенция - 3PDT кнопка. Месторождение в России - интернет-магазин Ерасова. Или договаривайся с кем-нибудь из примочкопаяльщиков :).

Оффлайн DiR94 Автор темы

  • Новичок
  • *
  • Сообщений: 70
  • Репутация: +1/-0
Child In Time, ааааа :pozor: спасибо  :)  ;)
