Как правильно разделить гитарный сигнал?
« : Марта 01, 2016, 14:17:42 »
Допустим сигнал с гитары с пассивными датчиками, необходимо отправить сразу на два устройства, например комбик и пульт.
Или один сигнал идет без обработки, второй на линейный вход какого нибудь процессора, а потом они микшируются.

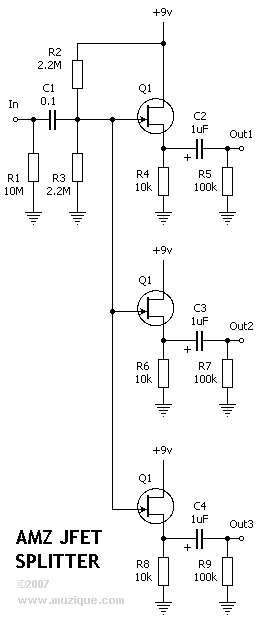

Простого сплитера типа такого будет достаточно или нужно что то более сложное,
типа пассивные трансформаторные дибоксы с гальванической развязкой?

2094670-0

Оффлайн Gerain9

  • Частый посетитель
  • **
  • Сообщений: 119
  • GuitarPlayer.Ru fan!
Re: Как правильно разделить гитарный сигнал?
« Ответ #1 : Марта 01, 2016, 15:10:37 »
Так практически любой ди-бокс- там один выход thru(ну или еще как то называться может), джековое гнездо- для усилителя(комбика), второй- балансный микрофонного уровня, XLR, его в пульт...

Оффлайн runing Автор темы

  • Живу на форуме
  • *******
  • Сообщений: 12572
  • Киев
Re: Как правильно разделить гитарный сигнал?
« Ответ #2 : Марта 01, 2016, 15:23:02 »
Цитата: Gerain9 от Марта 01, 2016, 15:10:37
джековое гнездо- для усилителя(комбика), второй- балансный микрофонного уровня, XLR, его в пульт...

В моём вопросе меня интересует не то какие нужны джеки, а схема, которая будет между ними ;)

Оффлайн Gerain9

  • Частый посетитель
  • **
  • Сообщений: 119
  • GuitarPlayer.Ru fan!
Re: Как правильно разделить гитарный сигнал?
« Ответ #3 : Марта 01, 2016, 15:34:30 »
Схема от любого ди-бокса :)

Оффлайн runing Автор темы

  • Живу на форуме
  • *******
  • Сообщений: 12572
  • Киев
Re: Как правильно разделить гитарный сигнал?
« Ответ #4 : Марта 01, 2016, 15:45:23 »
Цитата: Gerain9 от Марта 01, 2016, 15:34:30
Схема от любого ди-бокса :)

Ну вот я в первом сообщении вставил схему, она годится?

Оффлайн Gerain9

  • Частый посетитель
  • **
  • Сообщений: 119
  • GuitarPlayer.Ru fan!
Re: Как правильно разделить гитарный сигнал?
« Ответ #5 : Марта 01, 2016, 16:07:23 »
Несогласование сопротивлений получается. Для микшера надо балансный сигнал микрофонного уровня.
В итоге- конечно можно. Да можно просто шнур-штаны соорудить. Звук будет. Но ведь- "Как правильно разделить гитарный сигнал?" Правильно- через ди-бокс. Есть схемы и без трансов.

Оффлайн Dying Fetus

  • Moderator
  • *****
  • Сообщений: 10310
  • DIYng Fetus
    • http://cathar.ru
Re: Как правильно разделить гитарный сигнал?
« Ответ #6 : Марта 01, 2016, 16:18:49 »
runing, я делал ЭП, с эмиттера 2 ветки с разными конденсаторами и резисторами. для простого сплита на 2 бошки хватает

Оффлайн runing Автор темы

  • Живу на форуме
  • *******
  • Сообщений: 12572
  • Киев
Re: Как правильно разделить гитарный сигнал?
« Ответ #7 : Марта 01, 2016, 16:41:22 »
Цитата: Gerain9 от Марта 01, 2016, 16:07:23
Несогласование сопротивлений получается.

Один выход этого сплитера пойдёт в гитарный комбик, а второй на линейный вход устройства, о его входе известно следующее:

Input Line:  100,000 ohms, 0.08V (-20dB) minimum.

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 95582
  • Санкт-Петербург
    • AZG CUSTOM
Re: Как правильно разделить гитарный сигнал?
« Ответ #8 : Марта 01, 2016, 16:44:05 »
В случае прямого подключения гитары транс просто моветон! Сначала буфер и уже потом транс, если надо гальваническую развязку. Если развязка не нужна, то просто каскад для получения балансного сигнала если линия длинная.

Это раздел Крафт, пишите по нормальному. Типовые DI-боксы для этого не подходят.

runing, Можно и твою схему. Вполне подходит.

Оффлайн runing Автор темы

  • Живу на форуме
  • *******
  • Сообщений: 12572
  • Киев
Re: Как правильно разделить гитарный сигнал?
« Ответ #9 : Марта 01, 2016, 16:54:18 »

Оффлайн Gerain9

  • Частый посетитель
  • **
  • Сообщений: 119
  • GuitarPlayer.Ru fan!
Re: Как правильно разделить гитарный сигнал?
« Ответ #10 : Марта 01, 2016, 17:15:58 »
AZG, Стандартная концертная практика- бас-гитара- ди-бокс- и на микшер и комбарь(усилитель) одновременно. Как раз то о чем и спрашивалось :)

Оффлайн Илья Блэкарев

  • Новичок
  • *
  • Сообщений: 33
  • GuitarPlayer.Ru fan!
Re: Как правильно разделить гитарный сигнал?
« Ответ #11 : Марта 01, 2016, 17:30:00 »
я для этой цели купил nobels AB-1. Переделал ее маленько.
Она уровни еще регулировать может, работать как микшер.(режим сплитера и микшера)
В режиме сплитера сделал чтобы на сигнал шел одновременно на два выхода. И схема от нее есть в интернете.
Правда пока позитивного результата не добился, разделял сигнал на два усилителя - при прибавлении громкости в одном из них начинался свист. По отдельности работает все хорошо, и через педальку в том числе. Как - будто бы развязка гальваническая требуется. Пока забил)))

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 95582
  • Санкт-Петербург
    • AZG CUSTOM
Re: Как правильно разделить гитарный сигнал?
« Ответ #12 : Марта 01, 2016, 18:26:46 »
Цитата: Gerain9 от Марта 01, 2016, 17:15:58
AZG, Стандартная концертная практика- бас-гитара- ди-бокс- и на микшер и комбарь(усилитель) одновременно. Как раз то о чем и спрашивалось :)

Если бас АКТИВНЫЙ, то без проблем. Если пассивный, то такое прокатит с активным DI-боксом, но и то потери будут, ибо часто там входное сопротивление порядка 220-330К. Таких производителей на кол, но это реальный факт. Посмотри параметры например активного от Радиал.

Вопрос у ТС - пассивная гитара. Читай внимательно! Соответственно нужна буферизация перед посылом на линейный/микрофонный вход. Про пассивные DI-боксы забыть как про страшный сон! Эта сказка ходит среди простых музыкантов. В Крафте инженеры.
