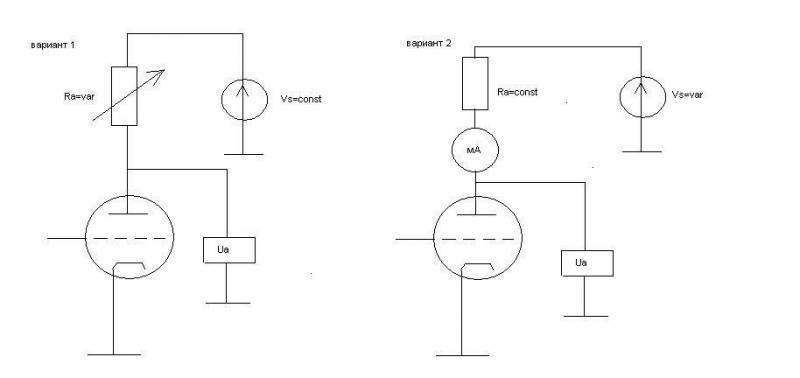

с ходу напрашиваются два варианта проведения эксперимента:



в первом варианте при известном постоянном напряжении питания для каждого значения переменного сопротивления анодного резистора снимаем анодное напряжение, считаем анодный ток и ставим точку на графике.

во втором варианте в принципе все то же, но изменяем мы напряжение питания и также снимаем анодную напругу и ток, анодный резистор постоянен и стоит для ограничения тока.

кто в курсе, как приличные люди снимают анодные характеристики с триодов. может кто знает, как производители это делают?

есть такие приборы)
препод в универе отрыл в инете очень вкусную приставку к осциллографу)))
http://haglabs.com/vacutrace.html
сейчас разбираюсь со схемой)

Второй вариант, но без резистора.
Регулируется не только анодное, но и напряжение на управляющей сетке.
Точно также снимается ВАХ экранированных ламп. Только при постоянном напряжении экранной сетки.
