Как сделать преключатель 5-18ват?
« : Июля 08, 2010, 21:58:54 »
Привет всем. В общем то усилитель пуш пул на 6п6с. Скорее всего будет с фиксой. Много видел и слышал делают переключатели которые снижают мощность с 18ти до 5ти ват. Скорее всего, я так понимаю, это делается изменением режимов выходного каскада. Но схемных решений не видел. Дайте кто нибудь схему.

Оффлайн Gunpowder

  • Эксперт
  • *****
  • Сообщений: 1096
Re: Как сделать преключатель 5-18ват?
« Ответ #1 : Июля 08, 2010, 22:06:37 »

Оффлайн cerr

  • Опытный
  • ****
  • Сообщений: 862
Re: Как сделать преключатель 5-18ват?
« Ответ #2 : Июля 09, 2010, 07:10:48 »
Можешь даже не делать - звучит вяло и бездушно, а падение громкости не такое уж большое. Гораздо приятнее звучат 18 ватт с прибранной громкостью.

Оффлайн Мяталист Автор темы

  • Ветеран форума
  • ******
  • Сообщений: 5743
  • Будь как все. Собирай JCM 800 и SLO 100
Re: Как сделать преключатель 5-18ват?
« Ответ #3 : Июля 09, 2010, 08:14:51 »
Неее. Эта схема переклбчателя триод - пентод. Пробовал на 6п14х. Действительно громкость почти не падает а звук становиться хуже. Еще варианты? Я че то думал что там идет переключение режима АВ - А.

... и добавил:

Как сделать переключатель класс А - АВ?
« Последнее редактирование: Июля 09, 2010, 08:50:45 от Мяталист »

Оффлайн serg.land

  • Эксперт
  • *****
  • Сообщений: 1504
Re: Как сделать преключатель 5-18ват?
« Ответ #4 : Июля 09, 2010, 09:29:44 »
Мяталист, попробуй сделать как у Tinny Terror, звучит убедительно и просто до безобразия  ;D
Вот топик на гитаргире:
http://guitar-gear.ru/forum/index.php?showtopic=634

Оффлайн Мяталист Автор темы

  • Ветеран форума
  • ******
  • Сообщений: 5743
  • Будь как все. Собирай JCM 800 и SLO 100
Re: Как сделать преключатель 5-18ват?
« Ответ #5 : Июля 09, 2010, 10:08:57 »
я не зарегестрирован. не скачивается

... и добавил:

Так в этой схеме ничего по этому поводу нету.
« Последнее редактирование: Июля 09, 2010, 10:19:00 от Мяталист »

Оффлайн Gunpowder

  • Эксперт
  • *****
  • Сообщений: 1096
Re: Как сделать преключатель 5-18ват?
« Ответ #6 : Июля 09, 2010, 10:37:14 »
Вряд ли шаровое переключение в класс А возможно и оно не даст такое уменьшение мощности. Скорее всего имеется ввиду переключение PP в SE.

Смотри патент дяди Смита № 7,173,488 Duo-Class™ Power - Switchable Push-Pull / Single-Ended Power Amp - http://www.google.com/patents/about?id=Itl-AAAAEBAJ&dq=7173488 . Или схему Марк 5.

Оффлайн serg.land

  • Эксперт
  • *****
  • Сообщений: 1504
Re: Как сделать преключатель 5-18ват?
« Ответ #7 : Июля 09, 2010, 10:41:49 »
Мяталист, Gunpowder, нет там просто переключается вторичка силового транса перед выпрямителем, помоему 185-250 В.

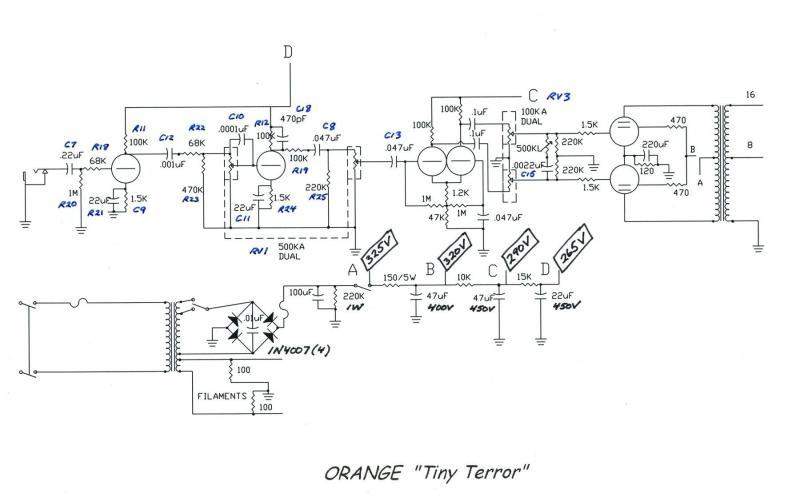

276194-0

Оффлайн Мяталист Автор темы

  • Ветеран форума
  • ******
  • Сообщений: 5743
  • Будь как все. Собирай JCM 800 и SLO 100
Re: Как сделать преключатель 5-18ват?
« Ответ #8 : Июля 09, 2010, 10:51:17 »
С коммутаций вторички питания не подходит. Транс готовый. А по поводу PP в SE Интересно. Gunpowder, Но можно более по народному? Схему 5го марка не нашел.

Оффлайн Gunpowder

  • Эксперт
  • *****
  • Сообщений: 1096
Re: Как сделать преключатель 5-18ват?
« Ответ #9 : Июля 09, 2010, 11:06:17 »
serg.land, каким образом это уменьшит выходную мощность в н раз?

Мяталист, схема Марк V: http://forum.gtlab.net/cgi-bin/yabb2/YaBB.pl?num=1253961813/0

Оффлайн Darct

  • Эксперт
  • *****
  • Сообщений: 1416
  • YGU
Re: Как сделать преключатель 5-18ват?
« Ответ #10 : Июля 09, 2010, 11:09:23 »
а если просто один выход напрямую 18 а второй понизить при помощи вот такой приблуды

(номиналы посчитай сам, конды просто фильтр, можно без них, но лучше оставить.  Какой именно диод - я уж и не помню) :pozor:


... и добавил:

http://www.postimg.cc/image.php?v=gxNZuZ0 ссыль на схемку

... и добавил:

ой плин парднон ступил((((((((( мне показалось 18-5 вольт :pozor: :pozor: :7:
« Последнее редактирование: Июля 09, 2010, 11:16:06 от Darct »

Оффлайн serg.land

  • Эксперт
  • *****
  • Сообщений: 1504
Re: Как сделать преключатель 5-18ват?
« Ответ #11 : Июля 09, 2010, 11:20:48 »
Darct, не то пальто. Точнее пальто то, рукава не те.  ;)
Gunpowder, элементарно, Ватсон  :)
Orange Tinny Terror собран на лампах EL84 или по нашему 6П14П  :crazy: эти лампы производитель рекомендует юзать с автоматическим смещением аргументируя особенностью конструкции, нестабильностью и бла бла бла... Короче меняя величину анодного лампа сама изменяет режим. Это конечно не совсем переключение А/АВ но народ пользует и щаслифф  :crazy:
Мяталист, если предполагаешь использовать фикс смещение посмотри на схему Ерасов classic 45, там как раз реализован такой переключатель режимов. Вкратце: отдельным DPDT тумблером уменьшается анодка с 420 до 209 (в два раза!!!) и одновременно уменьшается напряжение смещения с -45v до -12v. Но транс питания все равно нужен с отводом, хотя можно попробовать схему умножителя, но в этом вопросе пока сам разбираюсь, подсказать пока не смогу.

Оффлайн Мяталист Автор темы

  • Ветеран форума
  • ******
  • Сообщений: 5743
  • Будь как все. Собирай JCM 800 и SLO 100
Re: Как сделать преключатель 5-18ват?
« Ответ #12 : Июля 09, 2010, 11:27:55 »
Даааа, жестокий делитель :D Можно и на выходее таким поделить. Это уже аттеньюатор будет.
Gunpowder, Короче заморачиваться с этой штукой наверно не стоит да? Там и с выходником гмбыч наверно будет.

... и добавил:

Хотя было бы классно. Хош звук РР, хош обнотакт.
« Последнее редактирование: Июля 09, 2010, 11:29:48 от Мяталист »

Оффлайн Gunpowder

  • Эксперт
  • *****
  • Сообщений: 1096
Re: Как сделать преключатель 5-18ват?
« Ответ #13 : Июля 09, 2010, 11:39:22 »
serg.land, спасибо за пояснения.

Оффлайн serg.land

  • Эксперт
  • *****
  • Сообщений: 1504
Re: Как сделать преключатель 5-18ват?
« Ответ #14 : Июля 09, 2010, 11:59:23 »
Gunpowder, да не за что.
Мяталист, схема Марка, которую предложил Gunpowder, довольно интересная, но нужна куча коммутации, например реле или многогрупповой тумблер, и кроме того нужен магнитный зазор в выходнике.
В общем, веселье тебе обеспечено, может есть смысл все таки остановиться на аттенюаторе?
