По  примеру многих тем хочу вести мини отсчет.
Собираюсь делать по этой схеме
 http://tagboardeffects.blogspot.ru/2012/07/keeley-4-knob-compressor.html
   в деревянном корпусе с индикатором уровня из советского вольтметра  .
буфер для вольтметра будет собран из кИта покупного



пока едет всякое барахло нужно решить некоторые вопросы
 на 150  к потцов не нашел , есть на 250, подскажите для начала как их шунтировать до нужного номинала .
так же есть кондер на 120р, вместо 150 р подойдет?

это моя первая педаль .. надеюсь выйдет как задумано  и на вашу помощь

375kOm

это один сразу ?
вроде нужно между ногами кидать два?

http://www.diystompboxes.com/analogalchemy/emh/emh.html там же по ходу по ссылке топикстартера в комментах, калькулятор на линейный пот и какой то "Tapered".
Калькулятор говорит - по резистору между выводами, номиналом 190 к.
З.Ы. Смотрю на компе сей компрессор, там схема, в ней вместо 150 к оригинальный поставили 250к, зашунтировав резистором на 330к

Тут по теме https://guitar-gear.ru/forum/topic/3707-keeley-c4-compressor/

Корпус будет деревянный со стальным верхом и дном . Куски просто вырежу  из  жести и покрашу .
Решил сделать корпус именно так по пяти  причинам :
- выглядит это намного круче обычной гаинты .
- вольтметр,  по словам продавца, уходит на 39мм в глубину корпуса,  что так же отбрасывает вариант стандартного напольного корпуса.
кстати вот он

- я  люблю дерево как материал и внешне и по  обработке
- раз  педаль самопальная то   и корпус  стоит  лапами сварганить
- ну и самое главное  это  то  что  в борде есть еще место  а занять его нечем , туда бы влезло еще пара педалей , а денег  то  нет и на пустое место смотреть как то грустно .  Размер этого корпуса как раз  займет  пустоту Плюс ко всему  большая часть гира у меня от паяльщиков .

 Тк я занимаюсь мебелью , собрать эту коробочку  в условиях  цеха не составило труда .
 а теперь к фото

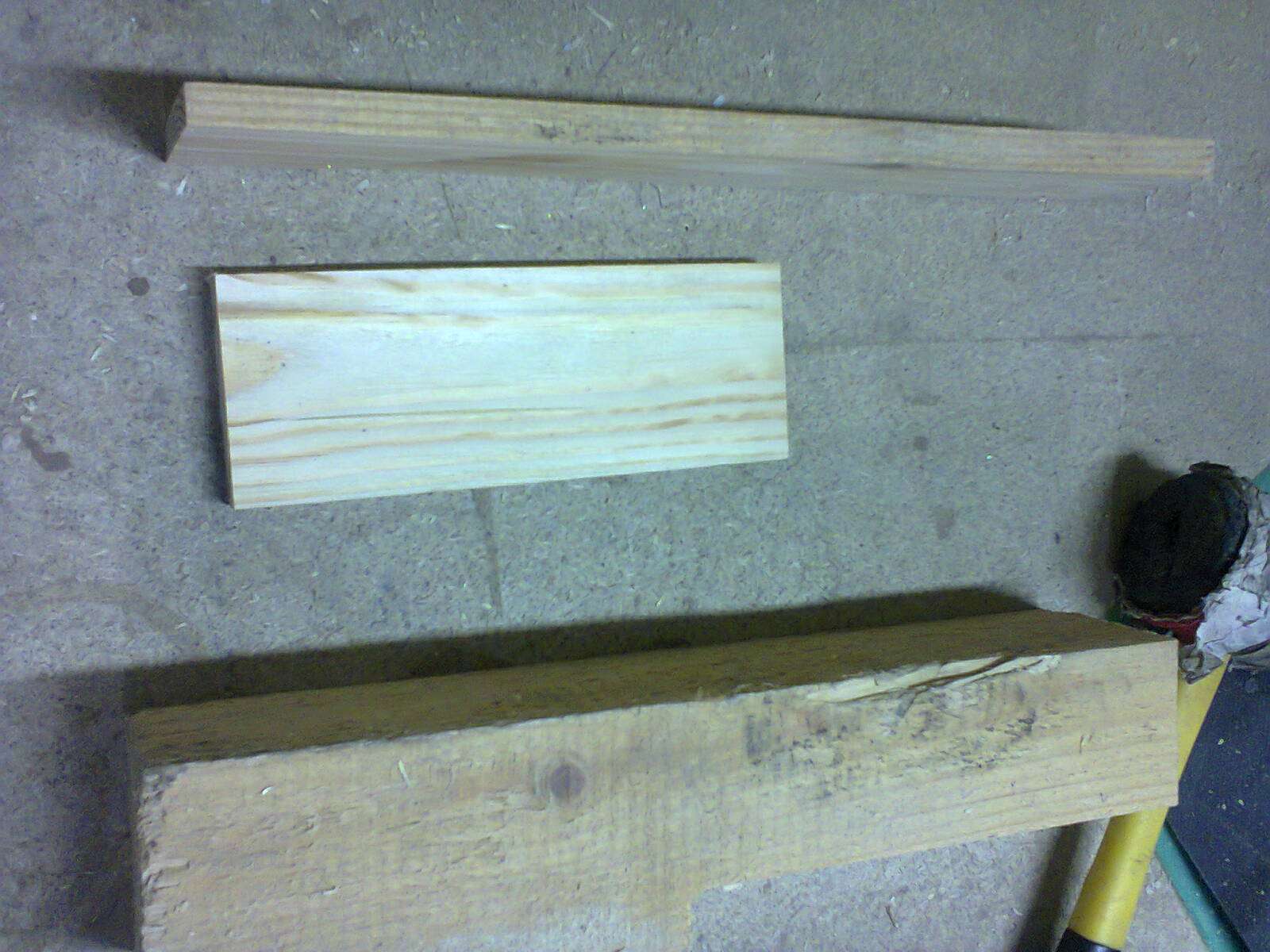

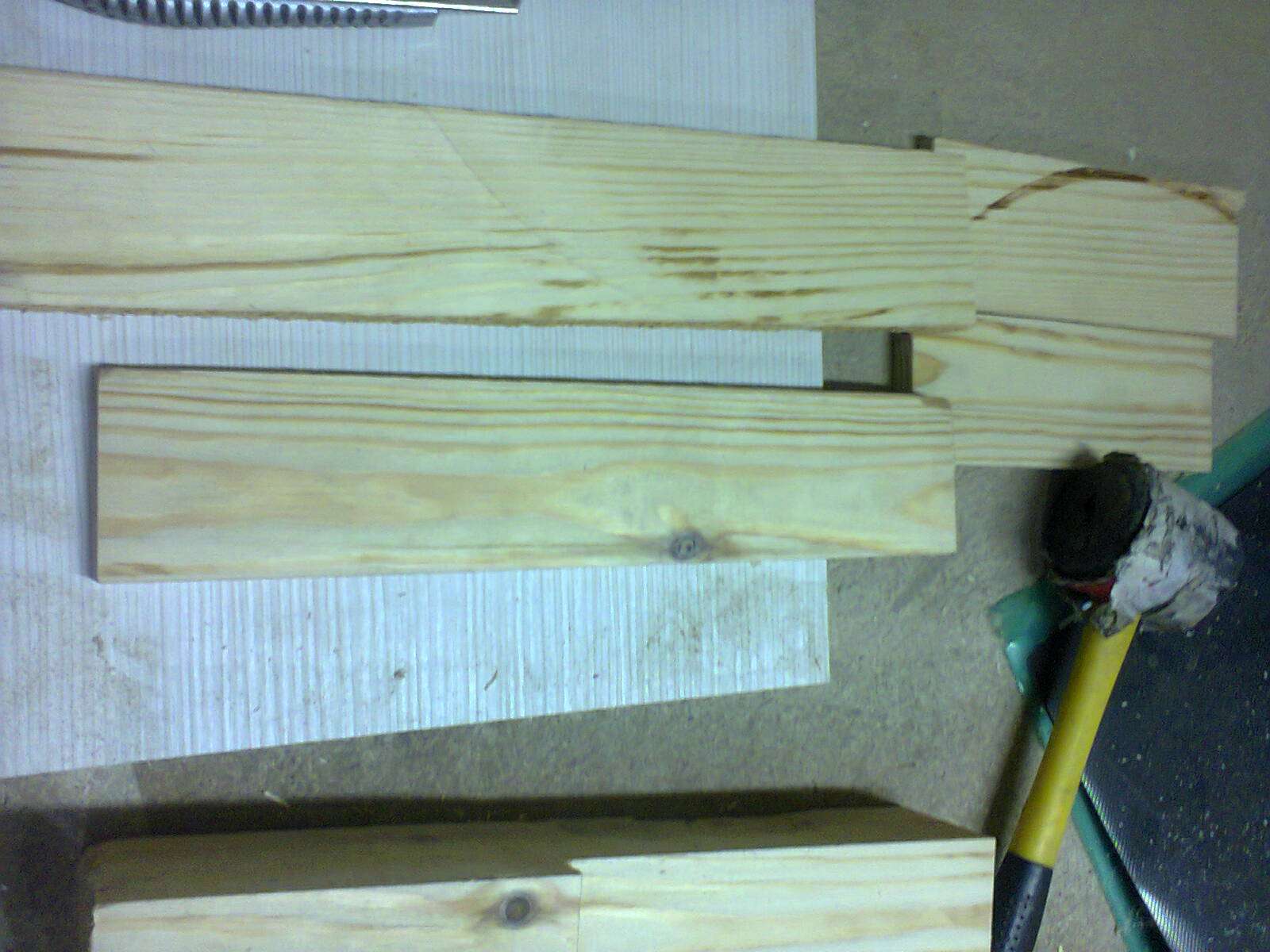

для начала я раскроил сосоновый брус на планки в 10  мм толшиной


 очень озадачило меня вот это место. Оптический обман  который создает впечатление того, что  планка округлая с торца ..

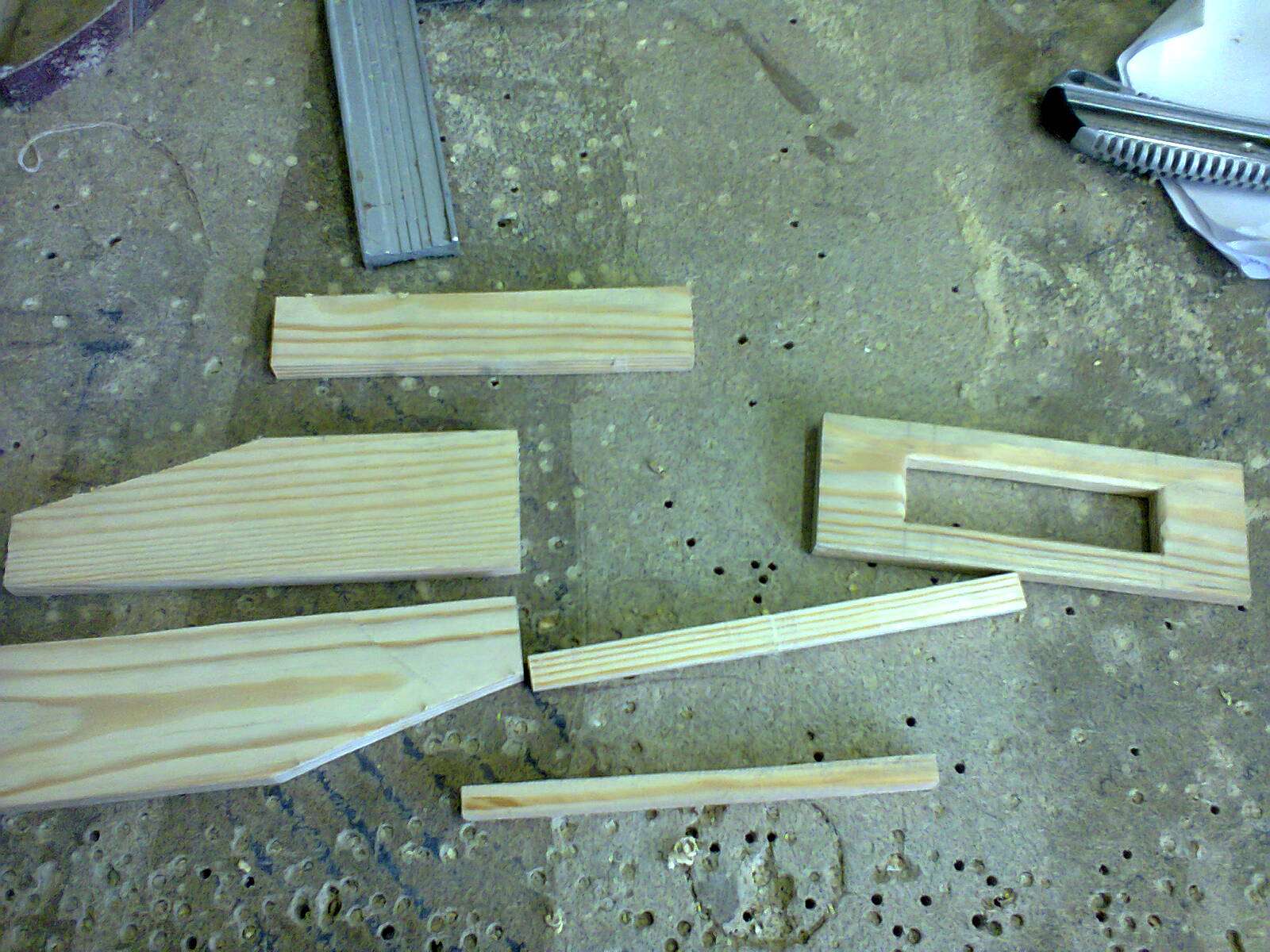

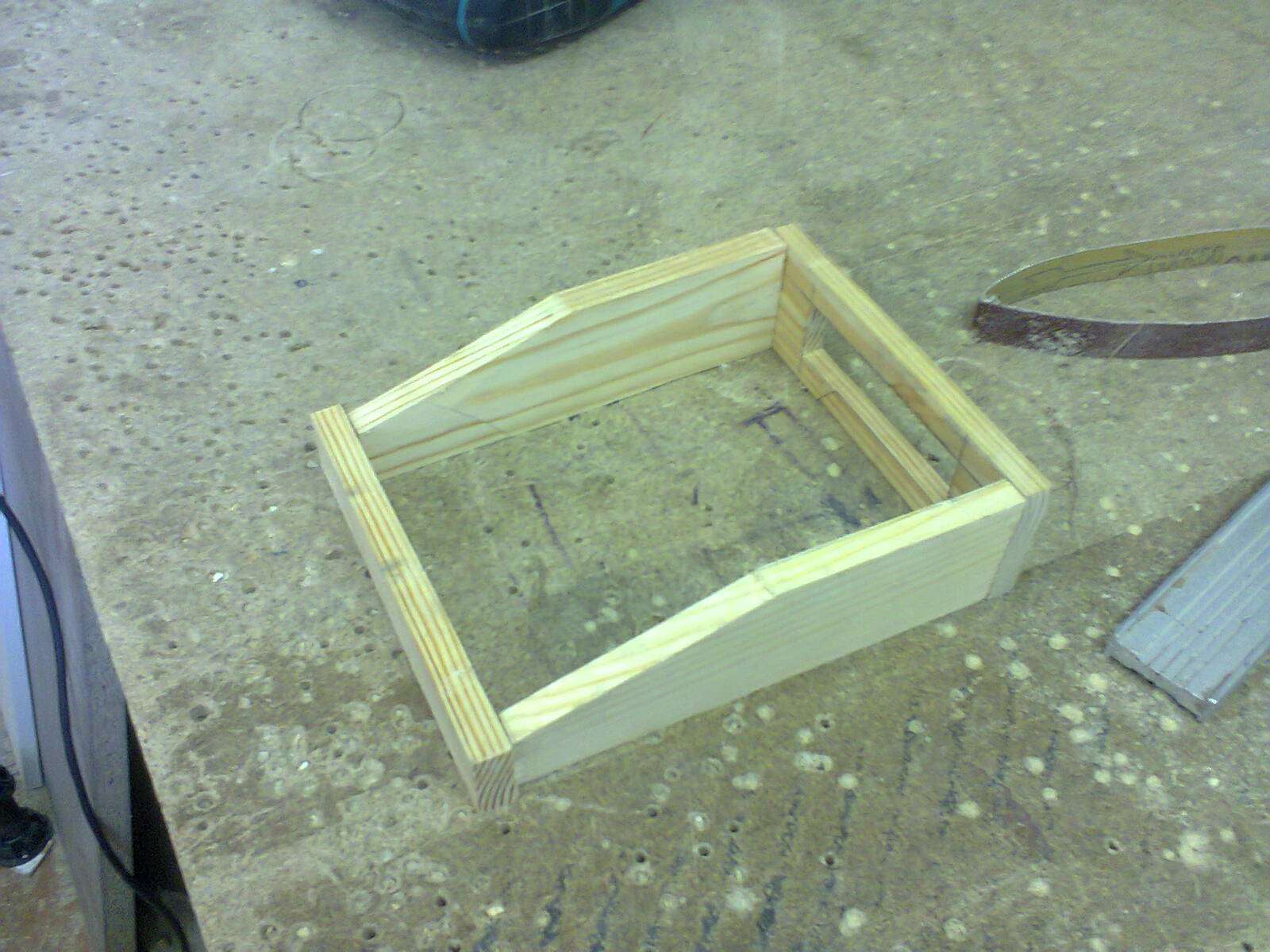

 Теперь из этих  планок  делаем детали корпуса .

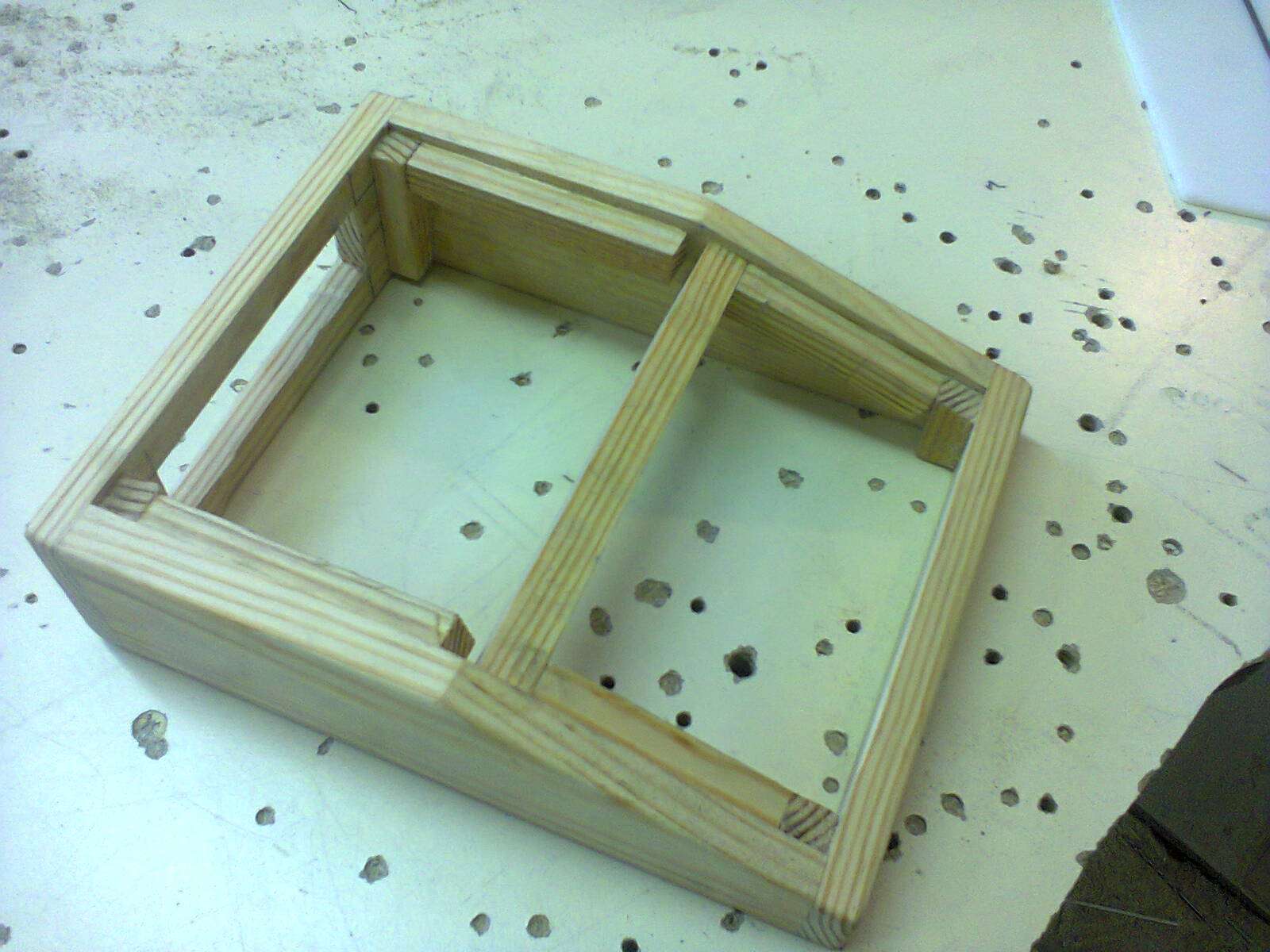

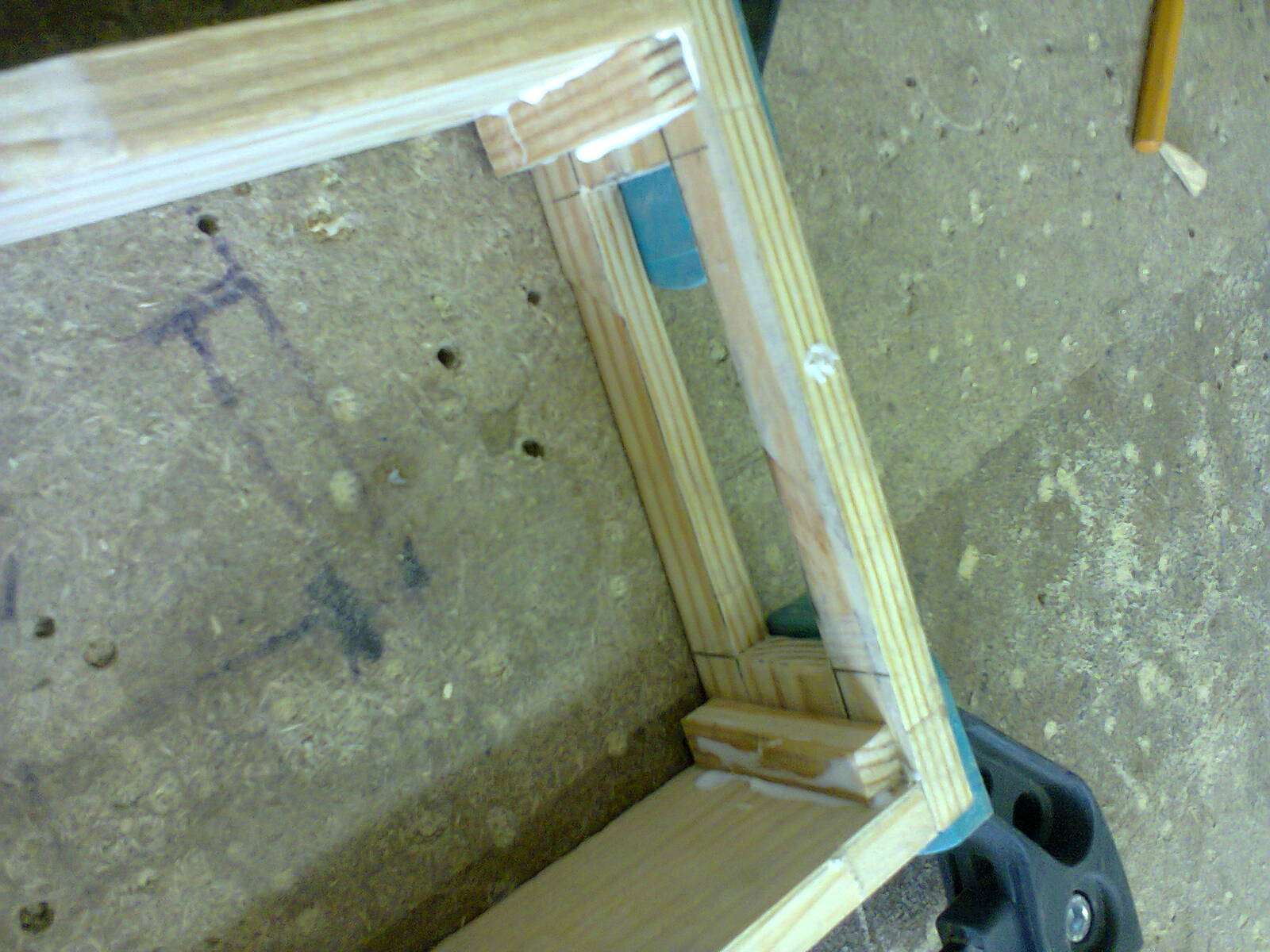

примериваем их  и  клеим на столярный пва




сегодня когда уже все высохло я слегка обработал корпус наждаком  и добавил ребра для крышки чтоб она лежала надежнее  .


На работе завал  несмотря на лето ,   поэтому остальное начну делать  не скоро .

Отлично, например!
Небольшой совет, если можно.
Попробуй вместо CA3080 сделать на BA6110.
Меньше "клиповать" будет.
С14 электролит прикупи хороший, можно тантал.
Транзисторы пойдут хорошо 2SC1849. Не гонись за транзисторами с большим коэффициентом передачи тока.
270-300 самое то.
Это так ... из практики все и из советов Роберта Кили в личной переписке.

спасибо большое , но я уже все заказал . кондер заменим ..  а вот остальное  надо будет высылать снова

... и добавил:

Совсем забыл . Этим летом  был на малой родине .  там в доме обнаружил  провод  многожильный  в  двойной изоляции из  полимера и ткани парафинированной .. думаю тут он не помешает

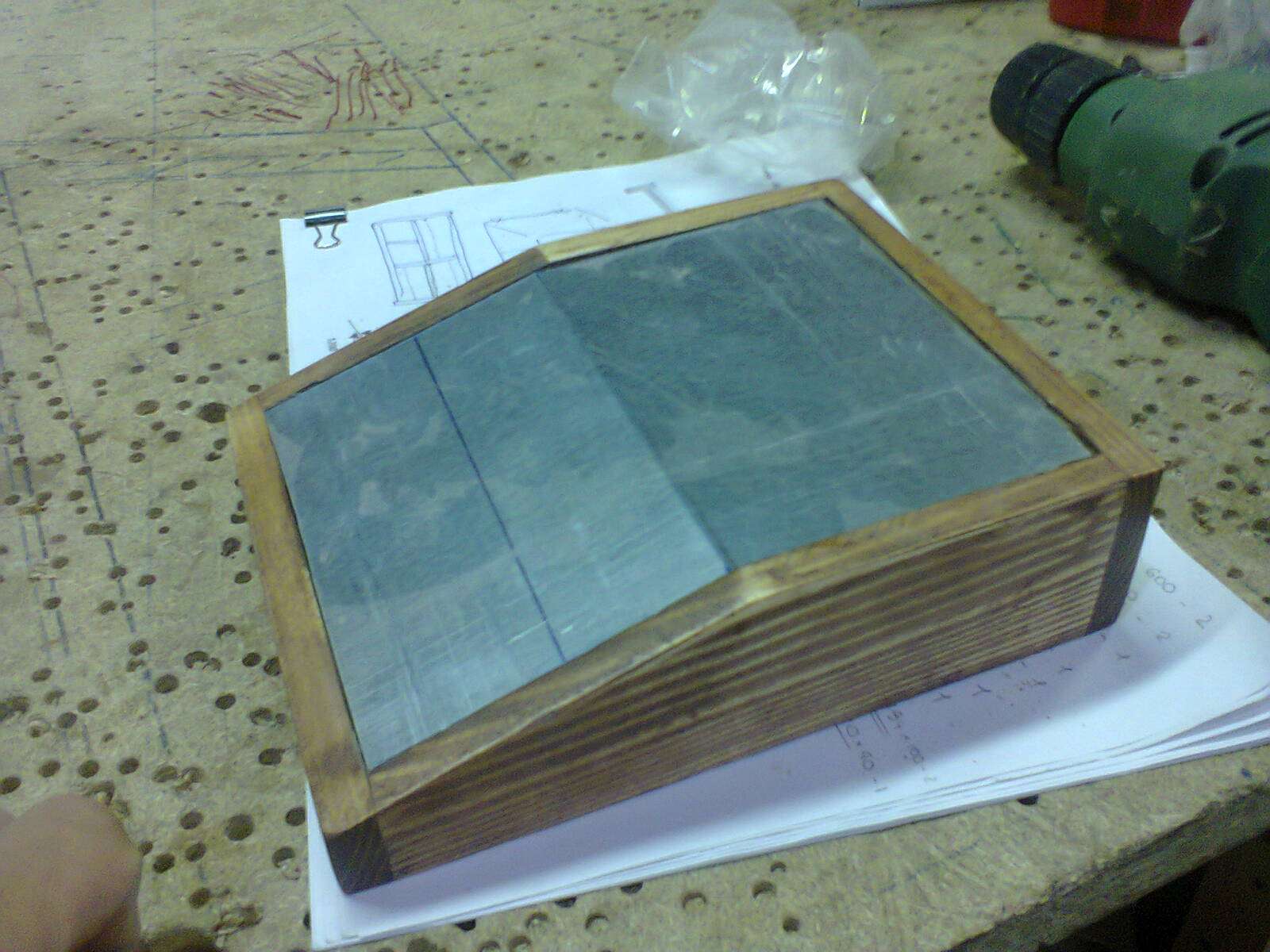

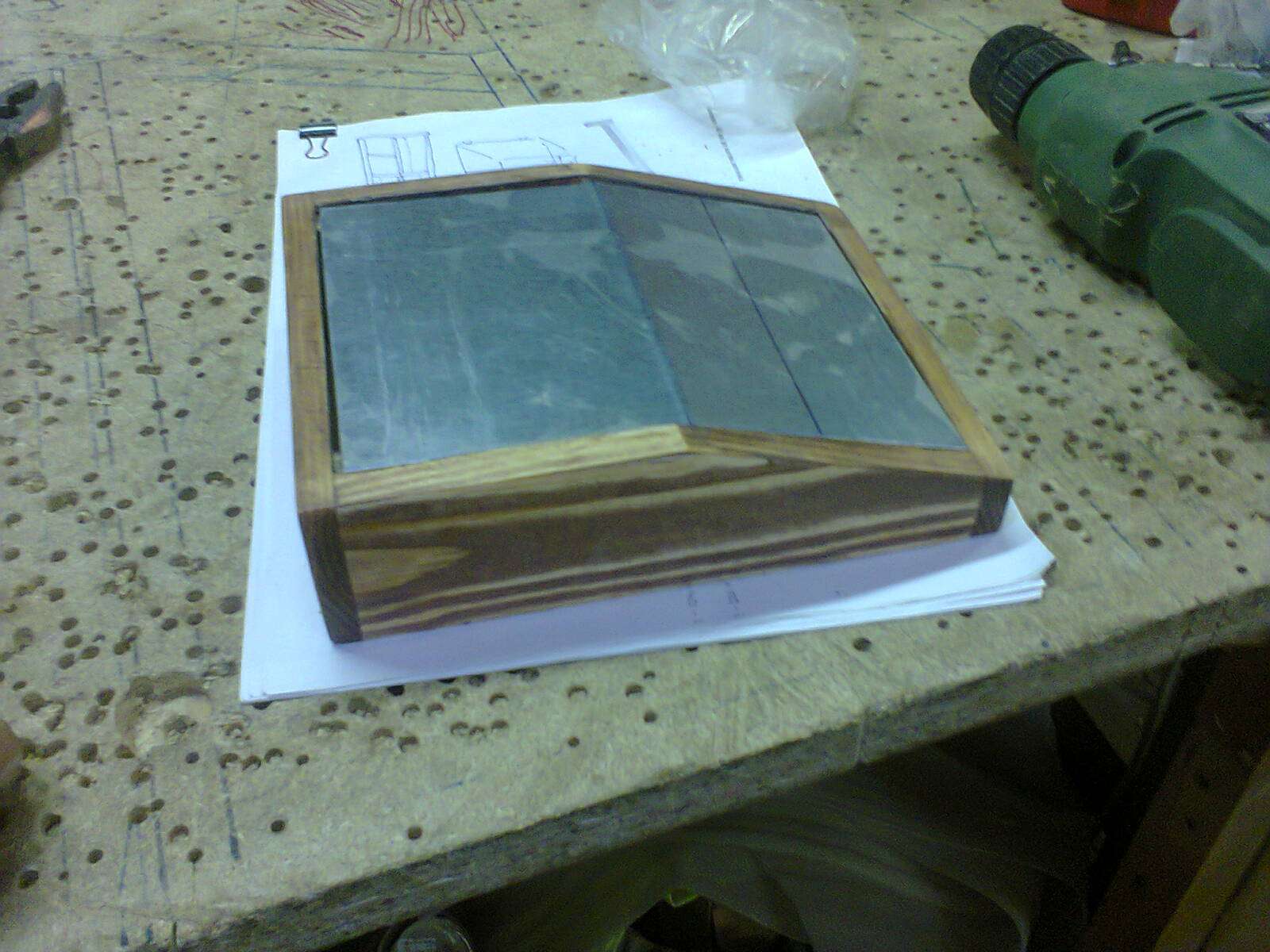

В выходные покрасил корпус , Сегодня только окшурил виброшлифкой , и сделал пробную крышку .
В реальности текстура не так контрастна как на фото но все равно выглядит  круто  , по старинному

Края скруглить бы фрезой, а?

Только меня одного смущает несоответствие подчеркнуто-винтажной эстетики корпуса, и заурядная "педальность" взятой за основу схемы?

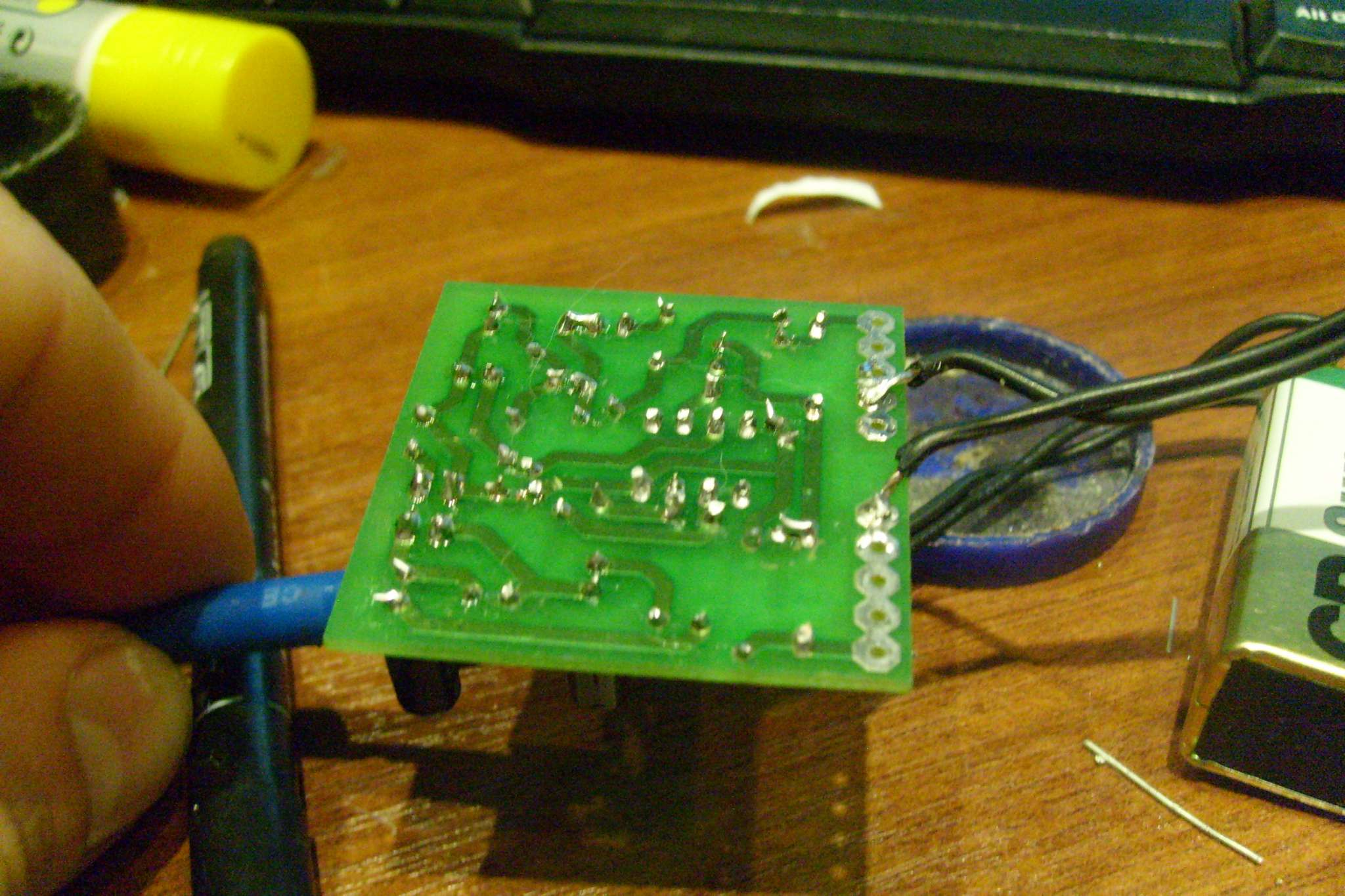

на прошлой неделе забрал посылку  с барахлом .   начал паять

 как водится сразу проблемы понеслись
 вот пдф на буфер для вольтметра

http://diy-tubes.com/image/data/manuals/vu-buffer-1.2-rus.pdf

диапазон измерения  от 0 до 1милиампера(шкала от 0 до 10 *0.1 мА) .в итоге получается что гитарный сигнал  дает  по его показаниям 0.2 милиампера не больше, а хотелось бы  чтоб он работал во всю  амплитуду шкалы
если врубить его во внешнюю  звуковую  карту  во вход наушников и на полную  выкрутить громкость  музыку или любой другой  сигнал то показывает не больше 0.8
 в общем нужна  ваша помощь

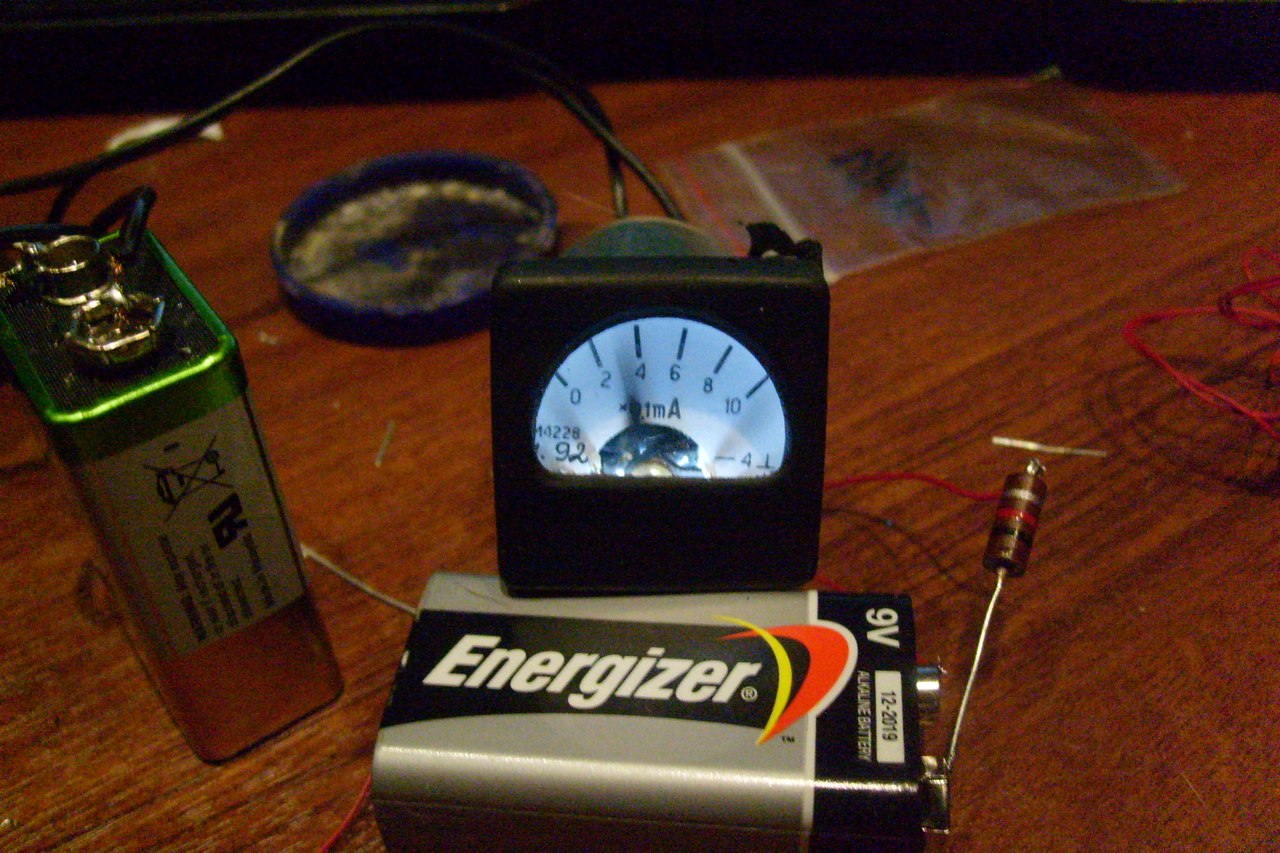

сам волтметр оч порадовал !
миниатюрный корпус с прорезиненной   лицевой частью .как  я понимаю  он еще и водонепроницаем тк    я  его разбирал  чтоб  воткнуть туда подсветку из  лед  светодиода .
приехал  в оригинальной заводской коробочке с паспортом в котором стоит Май  1992 г выпуска )))

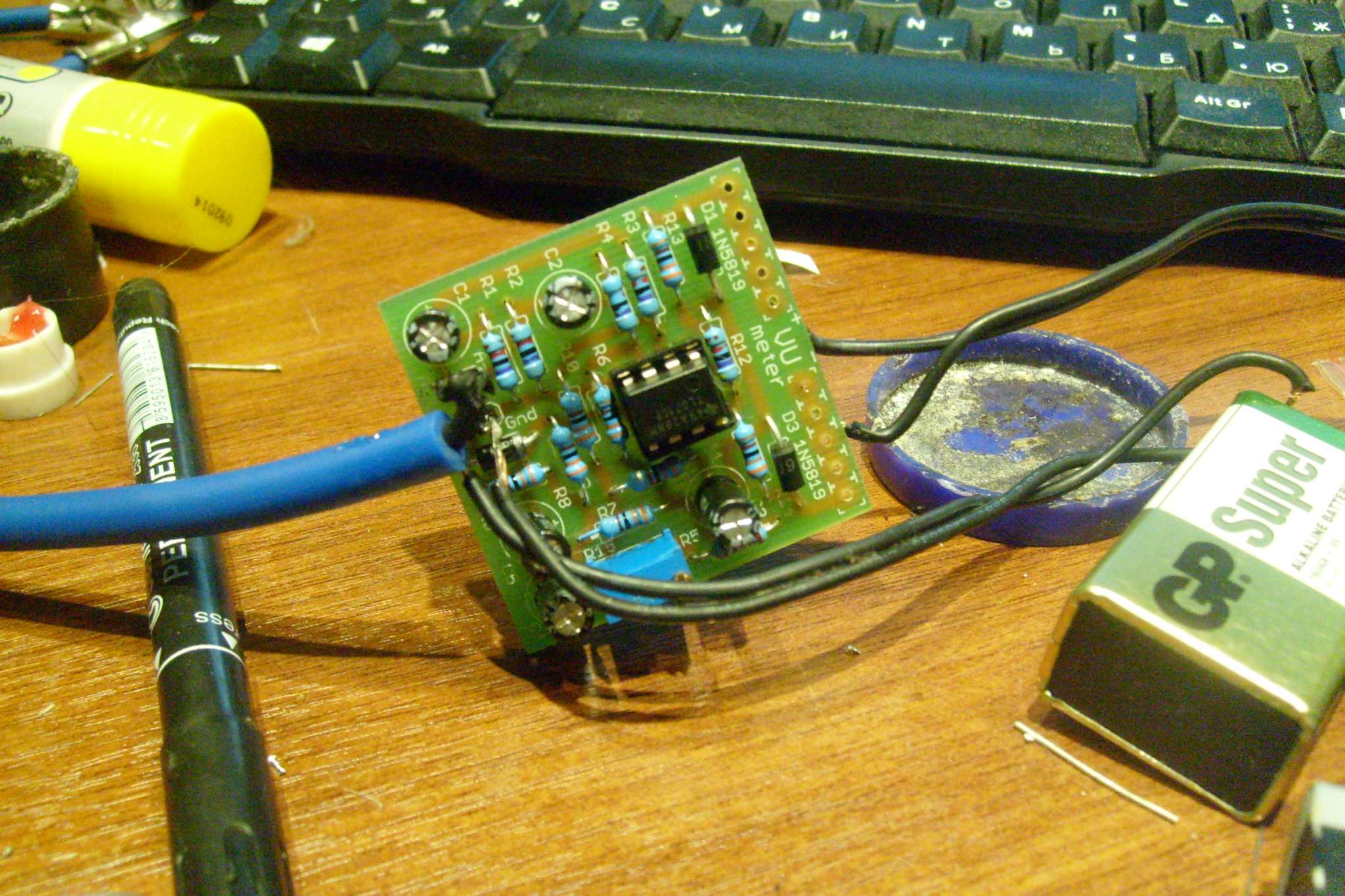

буфер  спаял оч аккуратно   все протер  после пайки растворителем .. проверял  пару раз  схему .. так что нужно  как то  увеличивать  усиление сигнала .





следующая проблема посерьезней ..

по неопытности и дилетантскому максимализму заказал резисторы как на фото ниже .. в итоге получился винегрет  и толкучка
из за этого схему  проверить  сложно  но  есть  надежда что все  ок тк я еще не  все  сделал  ..


завтра докуплю  пру деталей  и сам компрессор будет готов .....  если конечно будет

 корпус так больше и не делал .. но думаю  за неделю  доделать  крышки из жести  и рассверлить/покрасить  их  уже дома а не на работе

и еще решил добавить  одну кнопку и  вход для подключения  и  выбора двух  источников сигнала ( в  моем случае гитара и синт )
