Автор Тема: Клиновый усилок  (Прочитано 2869 раз)

0 Пользователей и 1 Гость просматривают эту тему.

Оффлайн Olega Sun Автор темы

  • Частый посетитель
  • **
  • Сообщений: 212
Клиновый усилок
« : Сентября 02, 2010, 13:51:42 »
Всем привет, интересует схема какого-нибудь однотактного усилка, который как можно на максимальной громкости не грузился бы. До этого делал 2 чампа, 2 хай октана, на минимуме громкости звук чёткий, но примерно с середины начинается лёгкий срач кранч, который портит всю картину. На двухтакт к сожалению нет выходного транса, да и более 5Вт мне не нужно, поэтому, пожалуйста, подскажите что можно сделать :)

Оффлайн JoeDominges

  • Эксперт
  • *****
  • Сообщений: 1120
Re: Клиновый усилок
« Ответ #1 : Сентября 02, 2010, 13:59:24 »
Если вам понравился Hi-Octane, о возможно подойдет SEL от тех же AX84?
Посути то же, что и Hi-Octane, но с более мощной выходной лампой. Соответственно порог громкости "чистого" поднимется. Но там нужен другой силовой и выходной трансы всеравно.

Оффлайн yury-botov

  • Эксперт
  • *****
  • Сообщений: 1995
  • selfbanned
Re: Клиновый усилок
« Ответ #2 : Сентября 02, 2010, 14:06:13 »
Я так понимаю тебе просто надо сделать более мощный усилок чтобы не выводить ручку громкости до начала кранча. Так что придется полюбому искать более мощный выходной трансформатор.
Из простых но спорных решений: транзисторный усилок с глубокой ООС.
Можно конечно и в чампе сделать ООС, но в результате его звук растеряет почти всю свою "гитарность", к тому же сильного расширения диапазона чистого звука это все равно не даст.

Оффлайн Olega Sun Автор темы

  • Частый посетитель
  • **
  • Сообщений: 212
Re: Клиновый усилок
« Ответ #3 : Сентября 02, 2010, 14:10:57 »
хай октан не очень понравился, а вот чамп- самое оно ;)
забыл сказать, выходные трансы имеются только твз-1-9, твк-90 пц-4, твк-110лм
в общем как я и предполагал единственное решение-это пуш-пул судя по всему...
« Последнее редактирование: Сентября 02, 2010, 14:25:37 от OlegGrOb »

Оффлайн kfender

  • Ветеран форума
  • ******
  • Сообщений: 5915
  • к.т.н.
Re: Клиновый усилок
« Ответ #4 : Сентября 02, 2010, 14:13:20 »
Там кранчует не выходная лампа, а второй каскад в первую очередь.

Оффлайн Olega Sun Автор темы

  • Частый посетитель
  • **
  • Сообщений: 212
Re: Клиновый усилок
« Ответ #5 : Сентября 02, 2010, 14:24:13 »
kfender, это понятно, но чтобы второй триод не грузить, а громкость увеличить, я так понимаю нужен более мощный оконечник?..
может пред на пентоде сделать или такого не бывает? :pozor:

Оффлайн yury-botov

  • Эксперт
  • *****
  • Сообщений: 1995
  • selfbanned
Re: Клиновый усилок
« Ответ #6 : Сентября 02, 2010, 14:26:03 »
Бывает. Но даст обратный нужному эффект.

Оффлайн kfender

  • Ветеран форума
  • ******
  • Сообщений: 5915
  • к.т.н.
Re: Клиновый усилок
« Ответ #7 : Сентября 02, 2010, 14:29:43 »
Цитата: OlegGrOb от Сентября 02, 2010, 14:24:13
kfender, это понятно, но чтобы второй триод не грузить, а громкость увеличить, я так понимаю нужен более мощный оконечник?..
может пред на пентоде сделать или такого не бывает? :pozor:
Схему чампа, которую собирал приведи.

... и добавил:

И громкость тебе такая для чего?

Оффлайн Olega Sun Автор темы

  • Частый посетитель
  • **
  • Сообщений: 212
Re: Клиновый усилок
« Ответ #8 : Сентября 02, 2010, 14:35:33 »
громкость... её ж всегда мало :) мне дома чтобы играться (живу в своём доме, так что соседи жаловаться не будут)

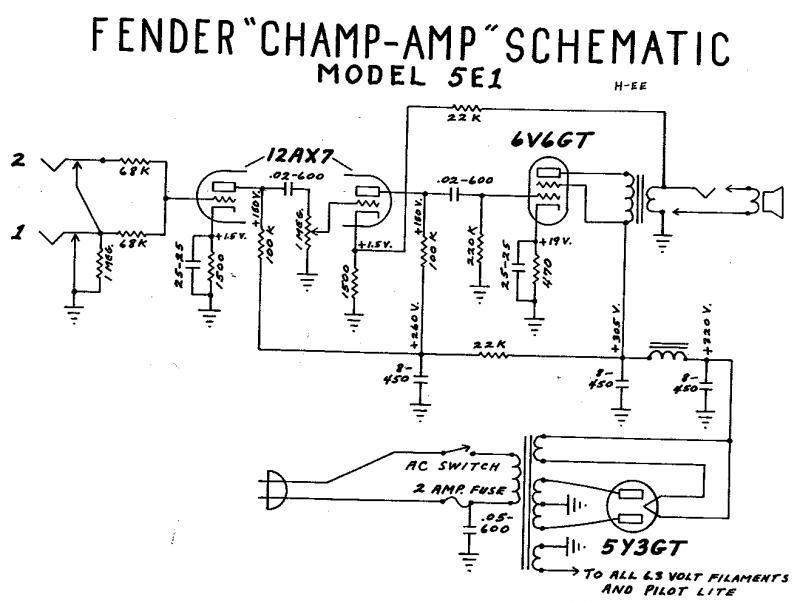

вот схемка

Оффлайн kfender

  • Ветеран форума
  • ******
  • Сообщений: 5915
  • к.т.н.
Re: Клиновый усилок
« Ответ #9 : Сентября 02, 2010, 14:41:56 »
1,5к во втором каскаде поменять на 820 ом и шунтировать конденсатором 25 мкф, как вариант использовать 6П14П она более громкая и более чувствительная по входу (хотя звук мне меньше нравится), и увеличить емкость конденсатора в катоде выходной лампы до 100-220 мкф.

... и добавил:

резистор утечки сетки выходной лампы тоже можно увеличить по вкусу 330к или поставить регулятор Volume 500к-1м с тон-компенсацией 470п-1н. Обратную связь с транса можно убрать.

И еще - динамик какой используется?
« Последнее редактирование: Сентября 02, 2010, 14:45:41 от kfender »

Оффлайн Olega Sun Автор темы

  • Частый посетитель
  • **
  • Сообщений: 212
Re: Клиновый усилок
« Ответ #10 : Сентября 02, 2010, 14:44:56 »
kfender, всё понял, спасибо, завтра сделаю, отпишу что получилось :)
6П14П мне тоже не очень нравится, верхов у неё многовато

Оффлайн yury-botov

  • Эксперт
  • *****
  • Сообщений: 1995
  • selfbanned
Re: Клиновый усилок
« Ответ #11 : Сентября 02, 2010, 16:46:55 »
kfender, А по мне, так если убрать обратную связь - начнет подгружать еще раньше... Я так понимаю, задача не выжать максимальную громкость, а максимально растянуть линейный участок, что делается как раз наоборот - увеличением отрицательной обратной связи.

Оффлайн kfender

  • Ветеран форума
  • ******
  • Сообщений: 5915
  • к.т.н.
Re: Клиновый усилок
« Ответ #12 : Сентября 02, 2010, 17:33:42 »
Цитата: yury-botov от Сентября 02, 2010, 16:46:55
kfender, А по мне, так если убрать обратную связь - начнет подгружать еще раньше... Я так понимаю, задача не выжать максимальную громкость, а максимально растянуть линейный участок, что делается как раз наоборот - увеличением отрицательной обратной связи.
задача сделать усилок громче  ;D, выходная лампа начинает кранчевать на громкости когда уже в комнате с кабинетом находится невозможно, поэтому поднимаем усиление второго каскада и увеличиваем на том же уровне гейна громкость.

Оффлайн Genrih

  • Эксперт
  • *****
  • Сообщений: 2277
  • с уважением, Генрих...
Re: Клиновый усилок
« Ответ #13 : Сентября 02, 2010, 19:03:29 »
мне кажется имеет смысл, в данном случае, сделать хороший каменный усил

Оффлайн Olega Sun Автор темы

  • Частый посетитель
  • **
  • Сообщений: 212
Re: Клиновый усилок
« Ответ #14 : Сентября 03, 2010, 03:00:42 »
kfender, всё сделал, как ты посоветовал, но грузиться стал ещё раньше, поэтому вернулся в итоге к исходной схеме.
кабинетик 1х10 с динамиком от Ерасова HM-10G50N
Цитата: yury-botov от Сентября 02, 2010, 16:46:55
kfender, А по мне, так если убрать обратную связь - начнет подгружать еще раньше... Я так понимаю, задача не выжать максимальную громкость, а максимально растянуть линейный участок, что делается как раз наоборот - увеличением отрицательной обратной связи.
именно так, убирал ООС-грузился ещё раньше, ставил в ООС вместо 22К резюк на 10К и немного увеличился линейный участок, но звук подпортился...
Genrih, каменный есть усилок, но хочется чтоб было ТРУЪ ;)
