эх,  удваивать амплитуду не надобно...
бум искать....

... и добавил:

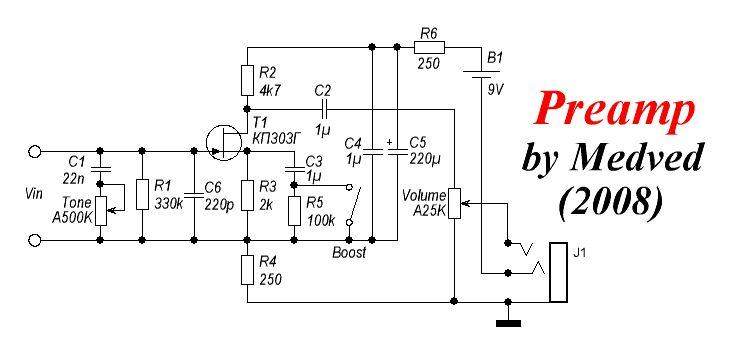

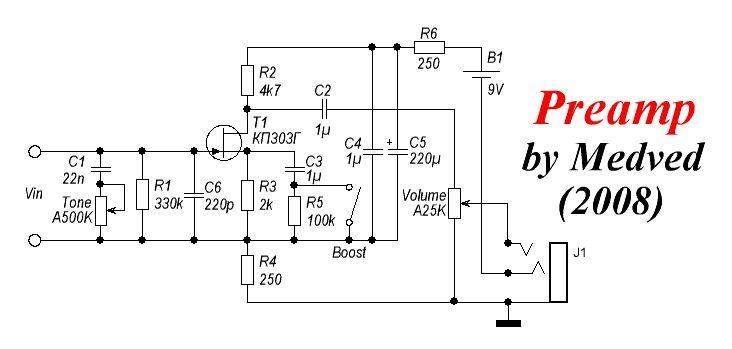

Буду делать вот по этой схеме.
Мне не нужна крутилка "Громкость " и переключатель "Буст""
Значит, надо  выкинуть из схемы С2,  С3 и R5?





... и добавил:

В общем , померил выходное сопротивление датчика..

Ну как- померил     на тестере предел измерения 2 Мом...а эта зараза явно больше...
Ни хрена не показывает, зашкаливает...
Под такое высокое выходное сопротивление датчика какие-то номиналы в схеме  надо изменять?

нет. точно не меньше.
Я измерял сопротивление начиная с минимального положения  крутилки мультиметра....т.е. 200 Ом.
Ну, и последовательно прогнал на всех пределах измерения.
Точно больше 2 Мом...

... и добавил:

щас погуглил...вообще бывают по 10 Мом!

Цифровой ...Mastech 830....да обычный такой, жёлтенький

Broken Man, Ну,ты меня с толку сбил совсем.
Я сижу после работы, пью чай, слева телевизор, его краем глаза смотрю, одновременно долблю по клаве... Ну сбил...
Не важно, какой тестер! Я сейчас, с тормозной после работы головой (трезвый, ни грамма!), даже схватил тестер и проверил себя... Думаю, не дурак ли я? Так вот... Если зашкаливает стрелочный прибор, это означает, что измеряемый резистор МЕНЬШЕ предельного уровня шкалы прибора. Не очень понял, что значит "зашкаливает" цифровой прибор. У меня цифровой, кстати. Предел измерений - 200 мом.  Делал так... я взял сейчас резистор 3 мом (С2-29В), установил предел измерений 2 мом, и замерил... Прибор не реагировал! Я поставил предел измерений 20 мом, и он показал нужный номинал. Если при измерениях прибор (цифровой!), показывает нули (зашкаливает), значит, сопротивление измеряемой детали МЕНЬШЕ предельного уровня шкалы, и намного меньше!


... и добавил:

GeorgeM, А я не понял... Мы что, конденсатор меряем???

... и добавил:

В общем , померил выходное сопротивление датчика..

Я почему-то думаю, что датчик-это не конденсатор...

Я сначала тоже подумал...что за хрень! Ведь измеряю практически кондёр, но решил всё же проверить...

А "зашкаливает" - это значит, что высвечивается  "единичка" на экране
К сожалению, предел измерения сопротивления на моём мультиметре- 2 Мом...

Думаю, можно принять, что сопротивление моего датчика 5-8 Мом...
(от ведь как! наделают буржуи всяких штук- расхлёбывай тут  )

Я сначала тоже подумал...что за хрень! Ведь измеряю практически кондёр, но решил всё же проверить...

А "зашкаливает" - это значит, что высвечивается  "единичка" на экране
К сожалению, предел измерения сопротивления на моём мультиметре- 2 Мом...

Думаю, можно принять, что сопротивление моего датчика 5-8 Мом...
(от ведь как! наделают буржуи всяких штук- расхлёбывай тут  )

Народ! А зачем вы его меряете? Входное сопротивление в басовых комбиках от 1 мом до 5,6 мом, для пьезы в проигрывателях было вообще 47 ком.

Вопрос по схеме.
Я там правильно намереваюсь "отсечь лишнее" ?
Никакие номиналы изменять не надо?
Транзистор указанный юзать?

По этой схеме ничего, к сожалению, ответить не могу. Нет опыта работы с полевиками, и такими схемами.

Broken Man, Мне кажется, тебе лучше посоветоваться с более опытными людьми. Мне ближе лампы, динамики, всякие кабинеты, гитары. Как-то с микрухами, полевиками, всякими операционниками, приходилось мало общаться.
Поищи в инете, много там всего.
