Автор Тема: Комбо усилитель Harley Benton HB 20R и режим ожидания  (Прочитано 443 раз)

0 Пользователей и 1 Гость просматривают эту тему.

Оффлайн Константин29 Автор темы

  • Новичок
  • *
  • Сообщений: 16
  • GuitarPlayer.Ru fan!

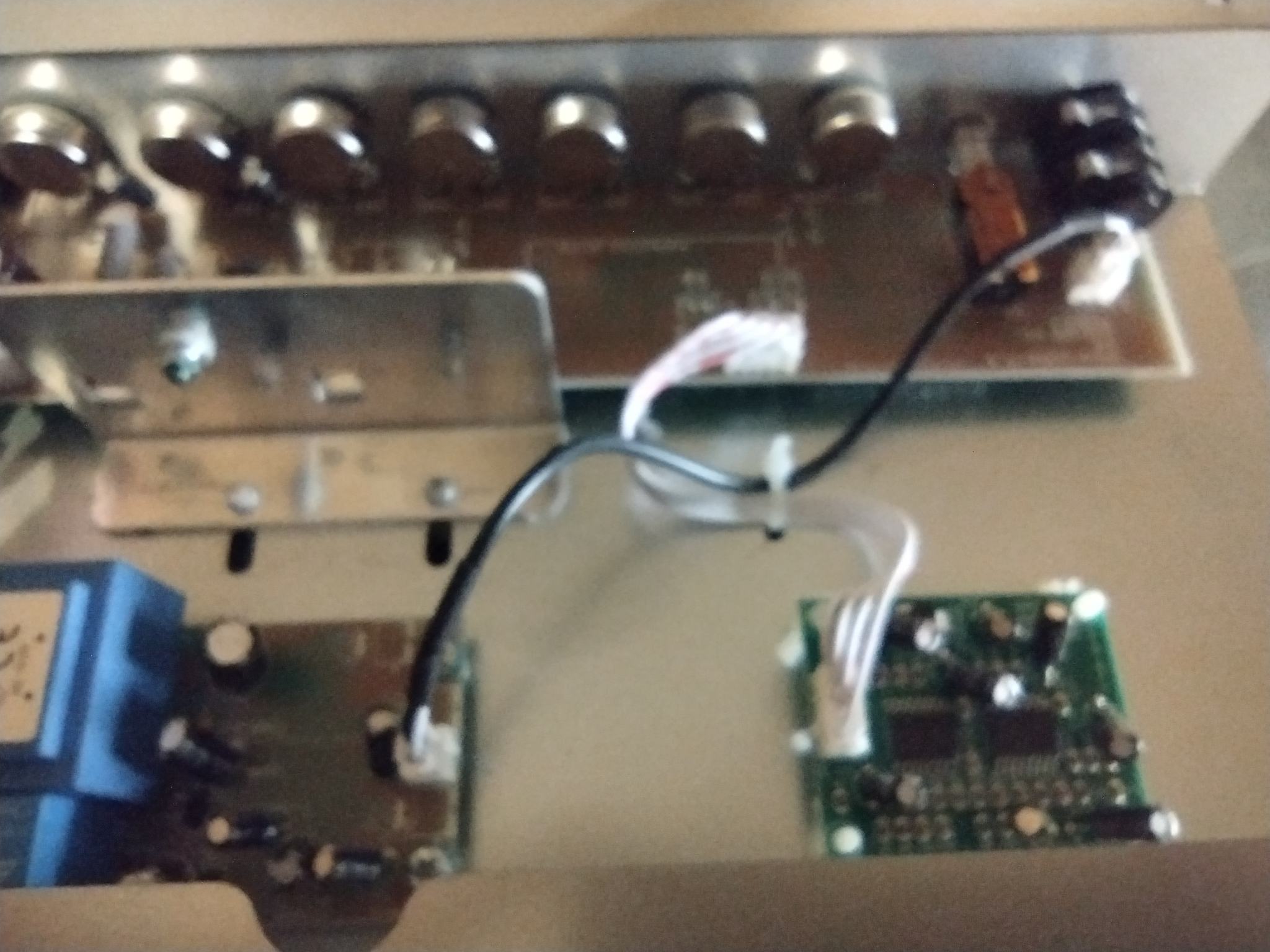

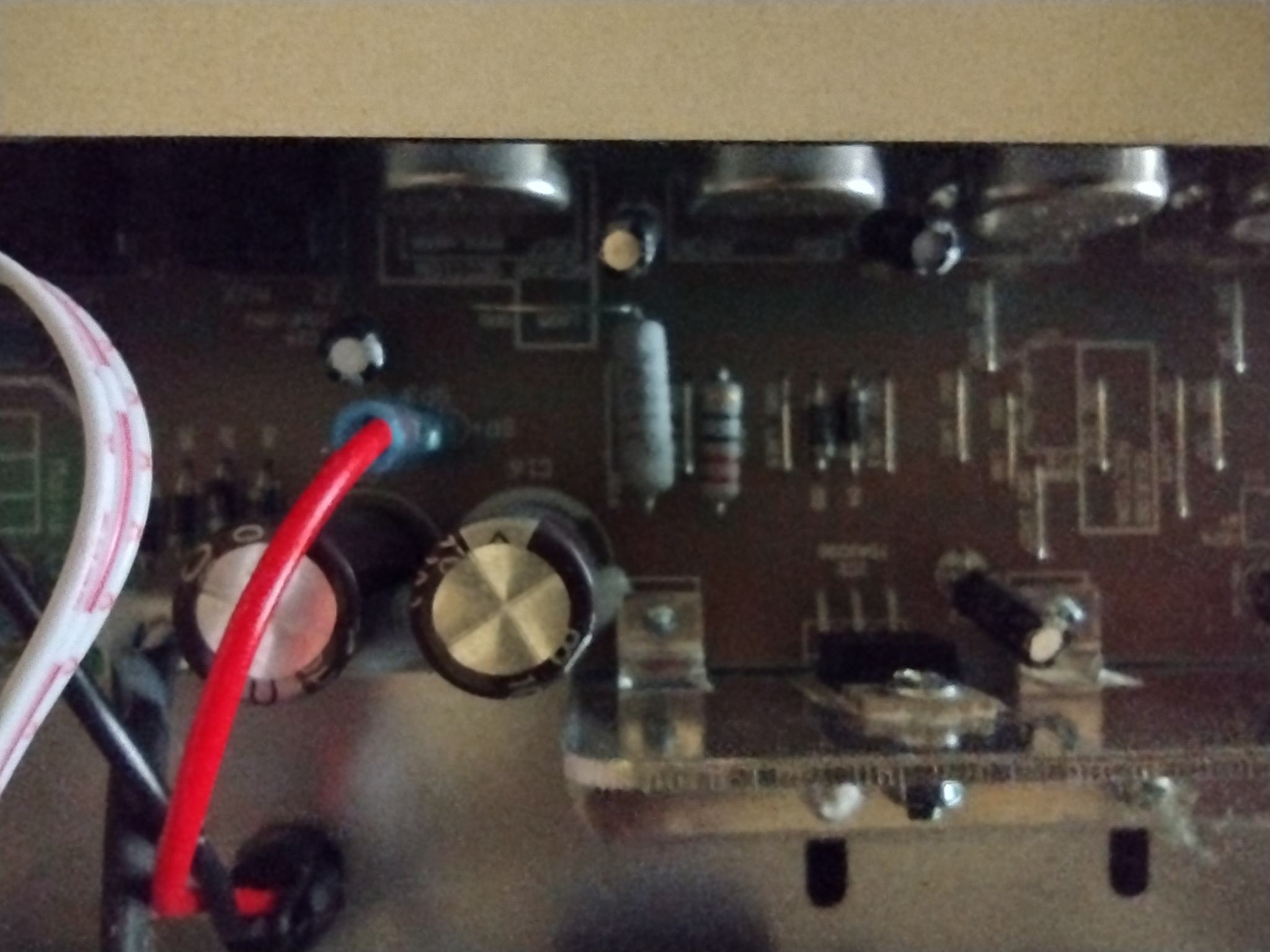

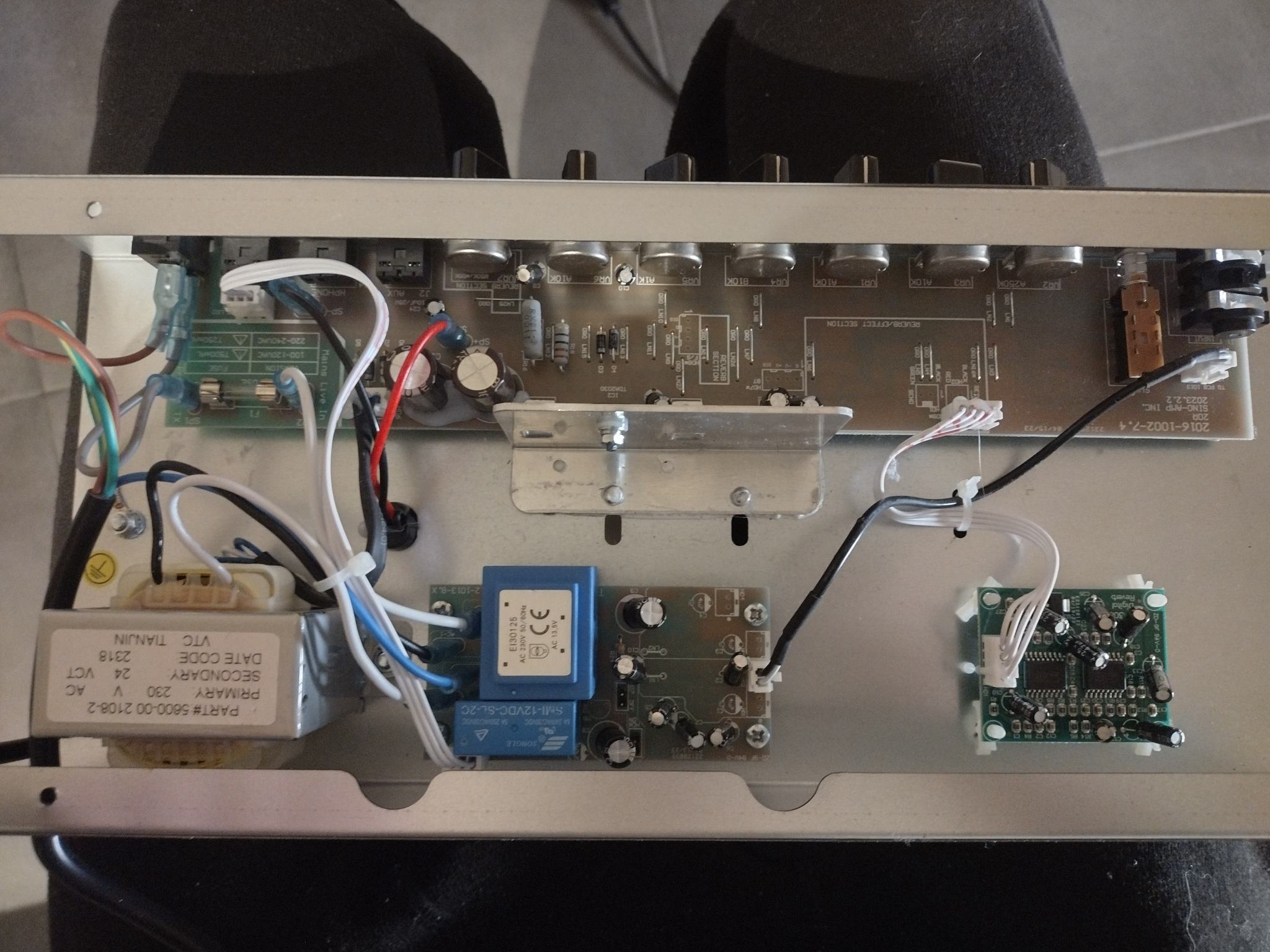

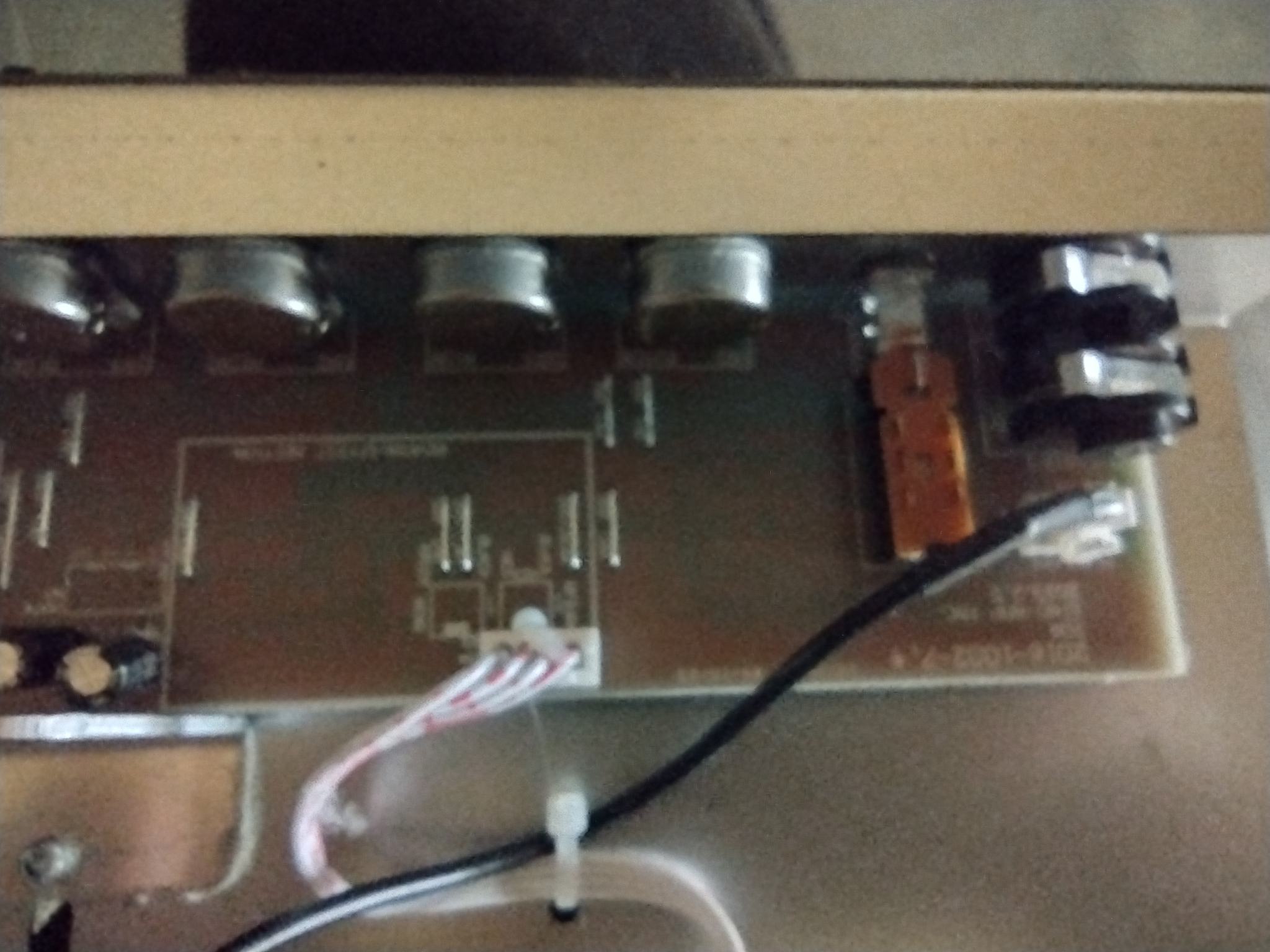

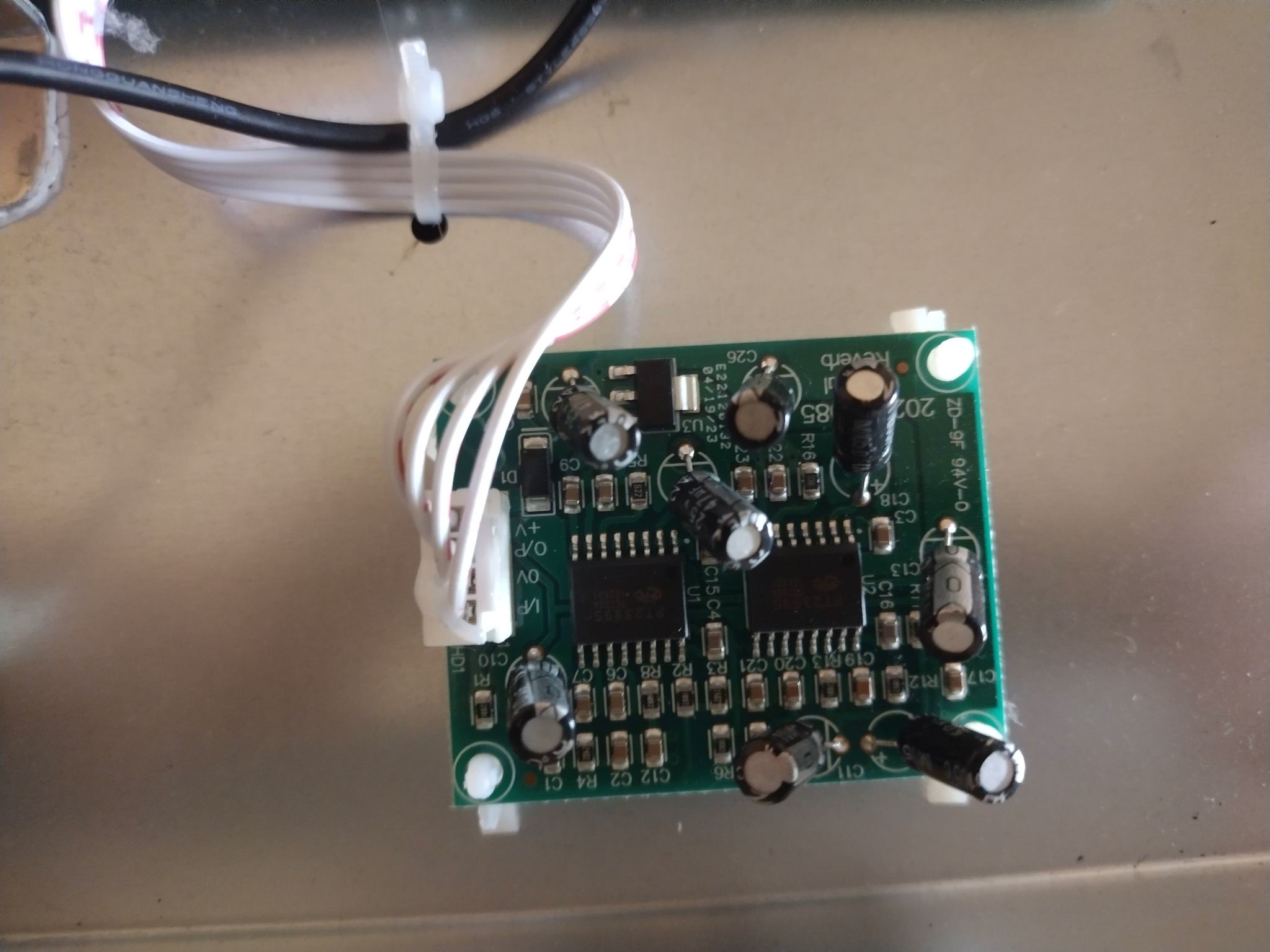

Уважаемые знатоки, может кто сталкивался или знает, можно ли из схемы комбика выбросить режим ожидания . Внутренности сфотографировал. Усилитель включается там есть лампочка - зелёный, то ждёт. Если выключена громкость в гитаре или вообще все готово , всеравно ждёт, то если например кабель достать и вставить , появится красный цвет и будет играть. Мне его нестабильность очень не нравится. На одном форуме видел, что можно убрать это , просто оставить включить выключить, но там не было описано как или хотя бы ход мысли.

Онлайн Geezer

  • Живу на форуме
  • *******
  • Сообщений: 12729
  • Atypique
Re: Комбо усилитель Harley Benton HB 20R и режим ожидания
« Ответ #1 : Октября 15, 2025, 01:33:31 »

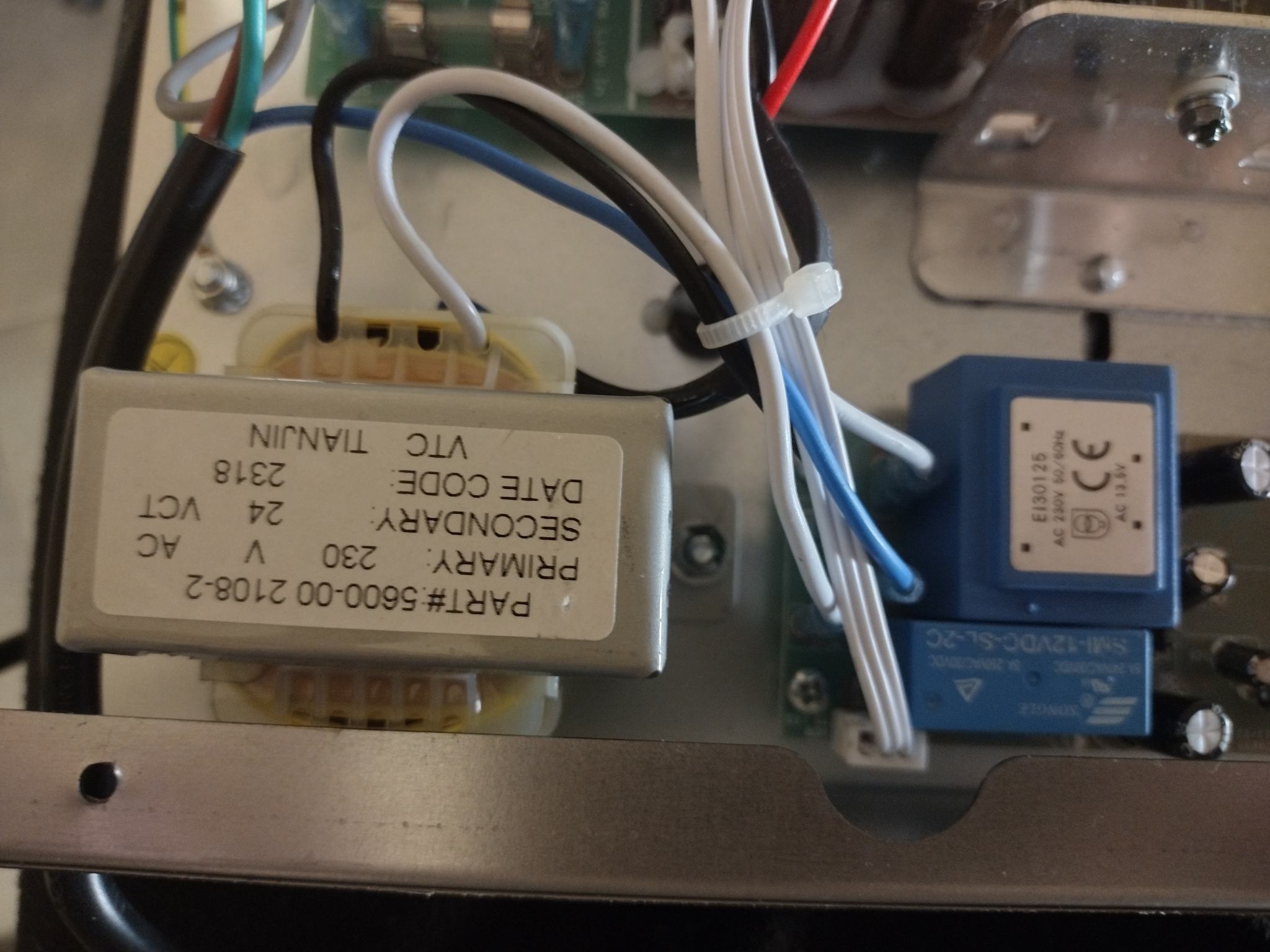

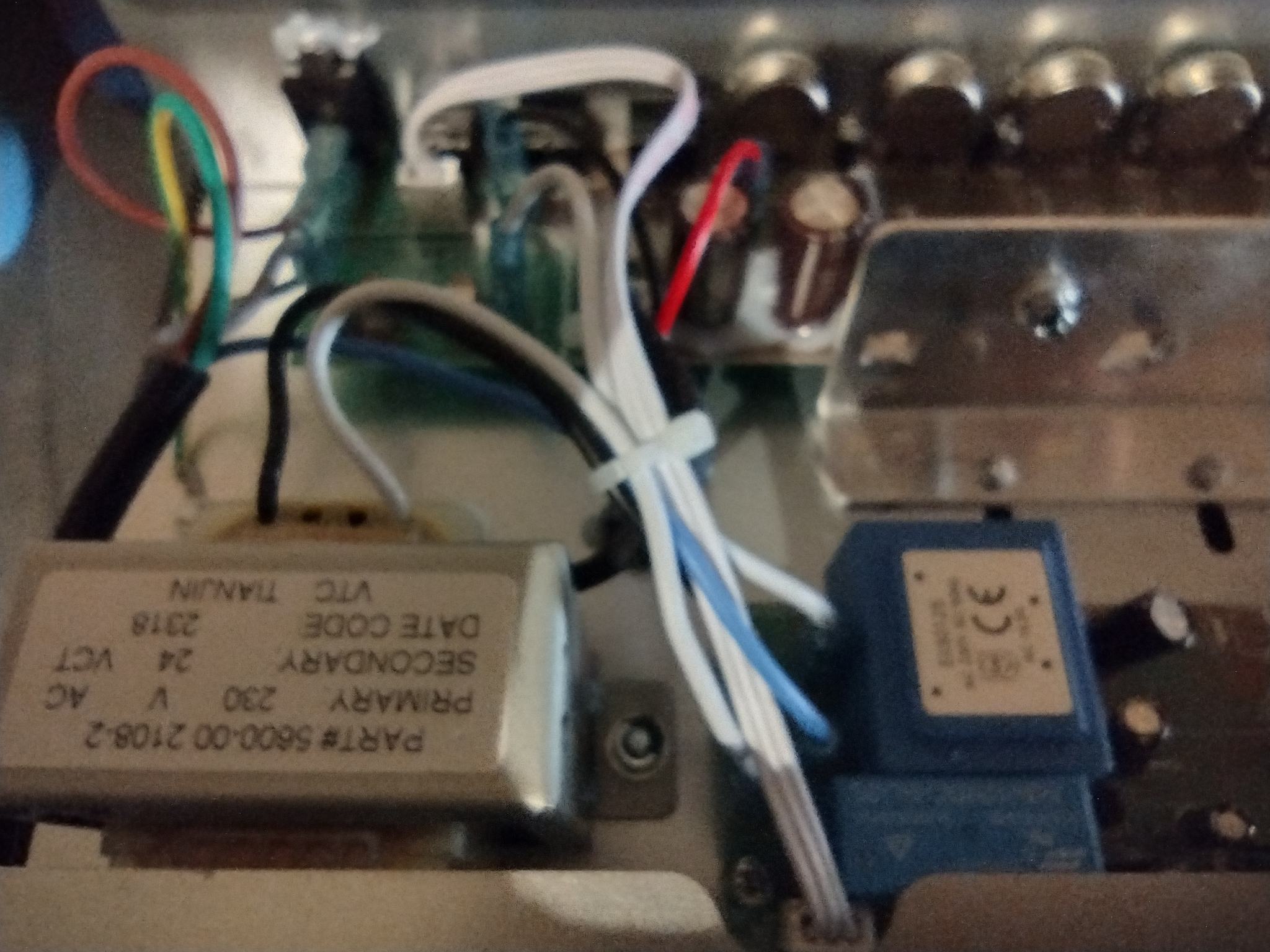

Рядом с низковольтным трансформатором находится реле.
Не оно ли является причиной нестабильного старта?
Это надо проверить, вооружившись схемой и мультиметром.

Оффлайн major73727

  • Эксперт
  • *****
  • Сообщений: 1846
  • Новосибирск.
Re: Комбо усилитель Harley Benton HB 20R и режим ожидания
« Ответ #2 : Октября 15, 2025, 04:12:01 »
Для начала я бы попробовал просто отсоединить проводок (1), от куда, по видимому, идёт управление этим реле.
Если не поможет - пункт 2. Соединить попарно выделенные провода и обойти полностью схему этого стэндбая.


Онлайн Geezer

  • Живу на форуме
  • *******
  • Сообщений: 12729
  • Atypique
Re: Комбо усилитель Harley Benton HB 20R и режим ожидания
« Ответ #3 : Октября 15, 2025, 05:42:55 »
Соединяя наугад всякие неясные провода, не нарваться бы на “Хиросиму»…

Оффлайн major73727

  • Эксперт
  • *****
  • Сообщений: 1846
  • Новосибирск.
Re: Комбо усилитель Harley Benton HB 20R и режим ожидания
« Ответ #4 : Октября 15, 2025, 05:55:13 »
Geezer, привет! Что-то давненько не слыхать было.
По проводам - там ведь всё видно. Не плохо бы конечно потыкать мультиком перед экспериментами, чтобы понять как это работает.
Но схема, конечно, была бы не лишняя  ;D.

Оффлайн Константин29 Автор темы

  • Новичок
  • *
  • Сообщений: 16
  • GuitarPlayer.Ru fan!
Re: Комбо усилитель Harley Benton HB 20R и режим ожидания
« Ответ #5 : Октября 15, 2025, 07:07:11 »
Я бы с удовольствием схему бы прикрепил, но это ж Харлей Б, они прячут схемы от всех

... и добавил:

Сегодня расскажу . Спасибо большое
« Последнее редактирование: Октября 15, 2025, 07:09:12 от Константин29 »

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 95519
  • Санкт-Петербург
    • AZG CUSTOM
Re: Комбо усилитель Harley Benton HB 20R и режим ожидания
« Ответ #6 : Октября 15, 2025, 09:38:31 »

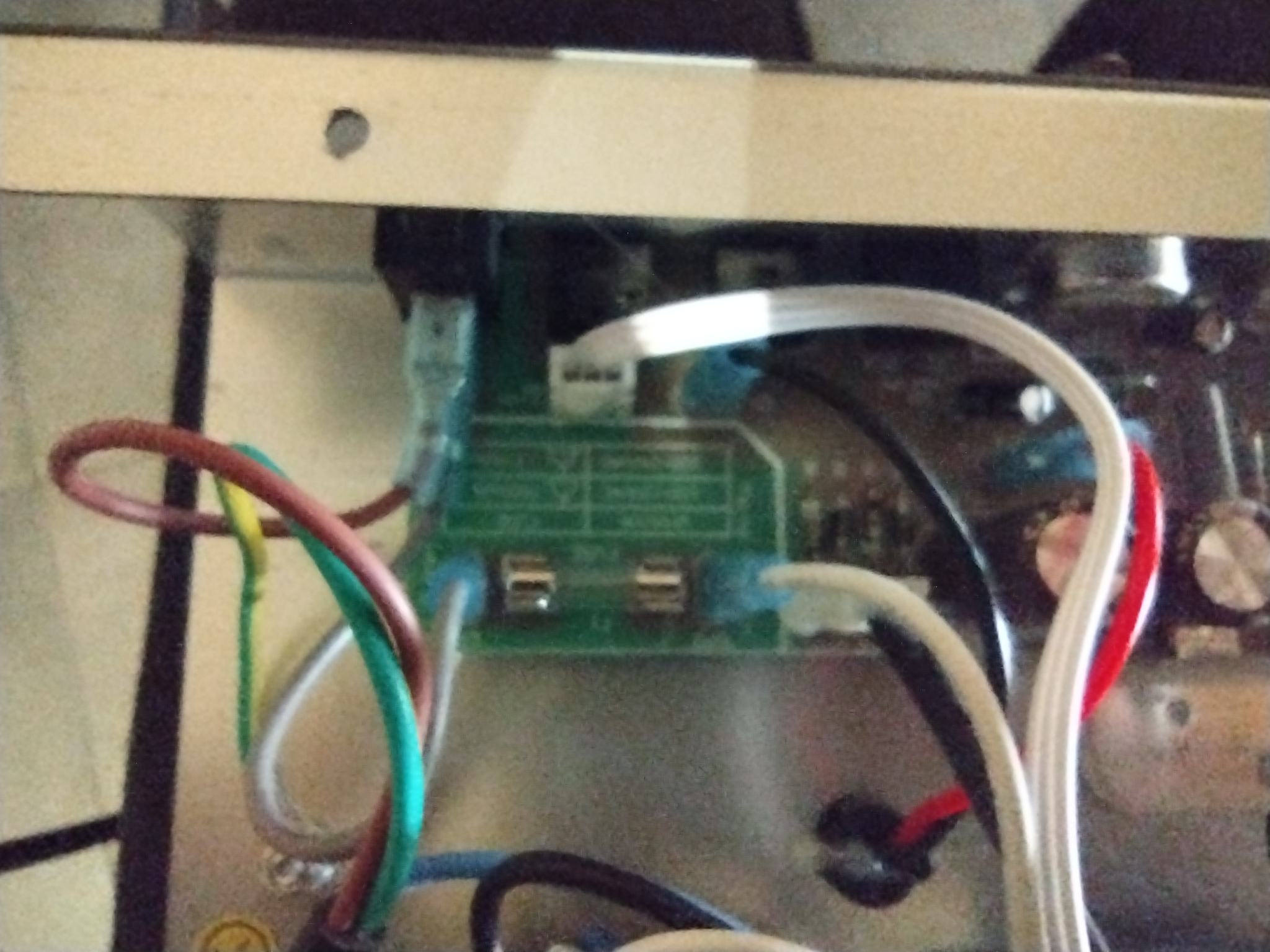

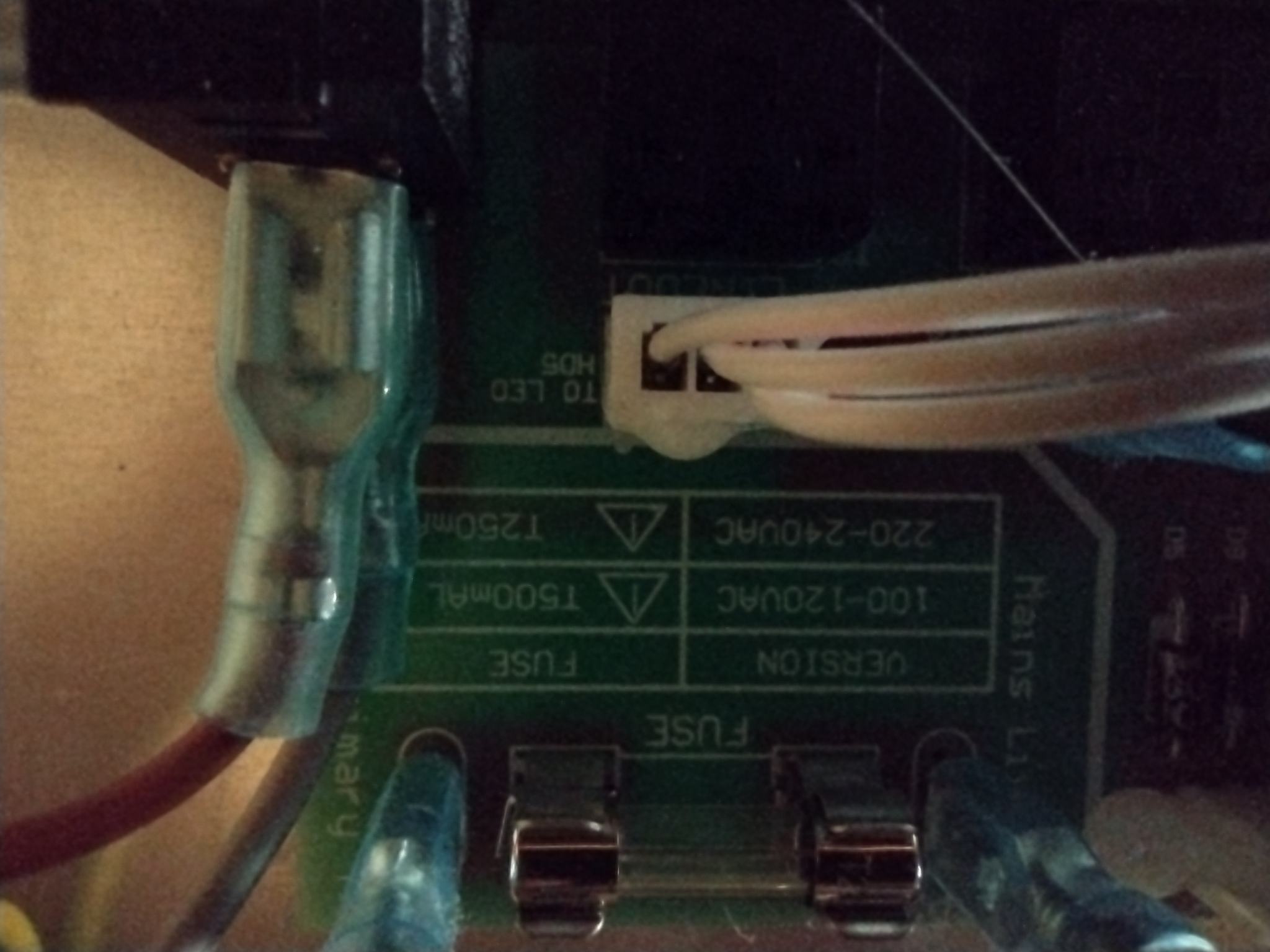

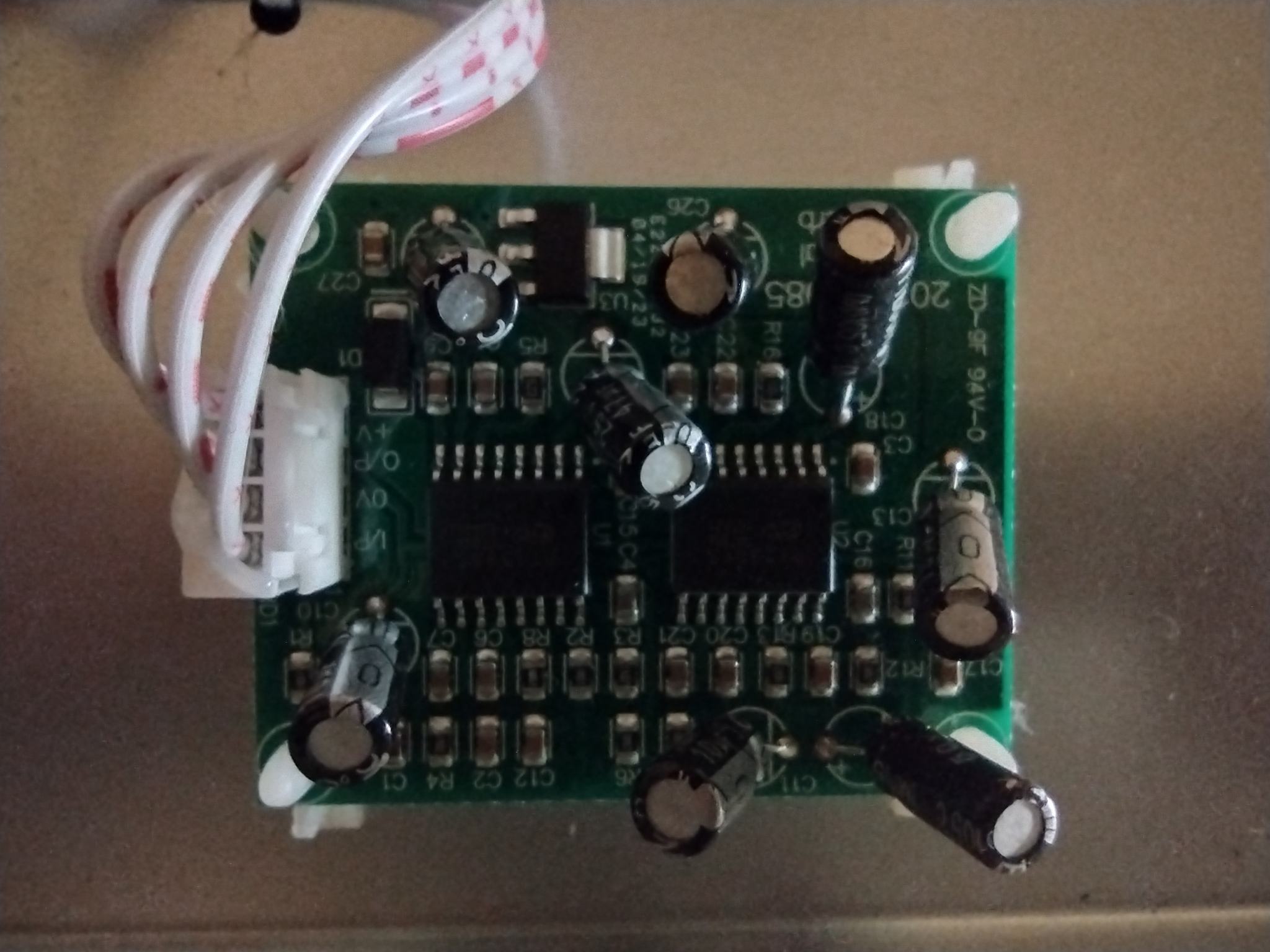

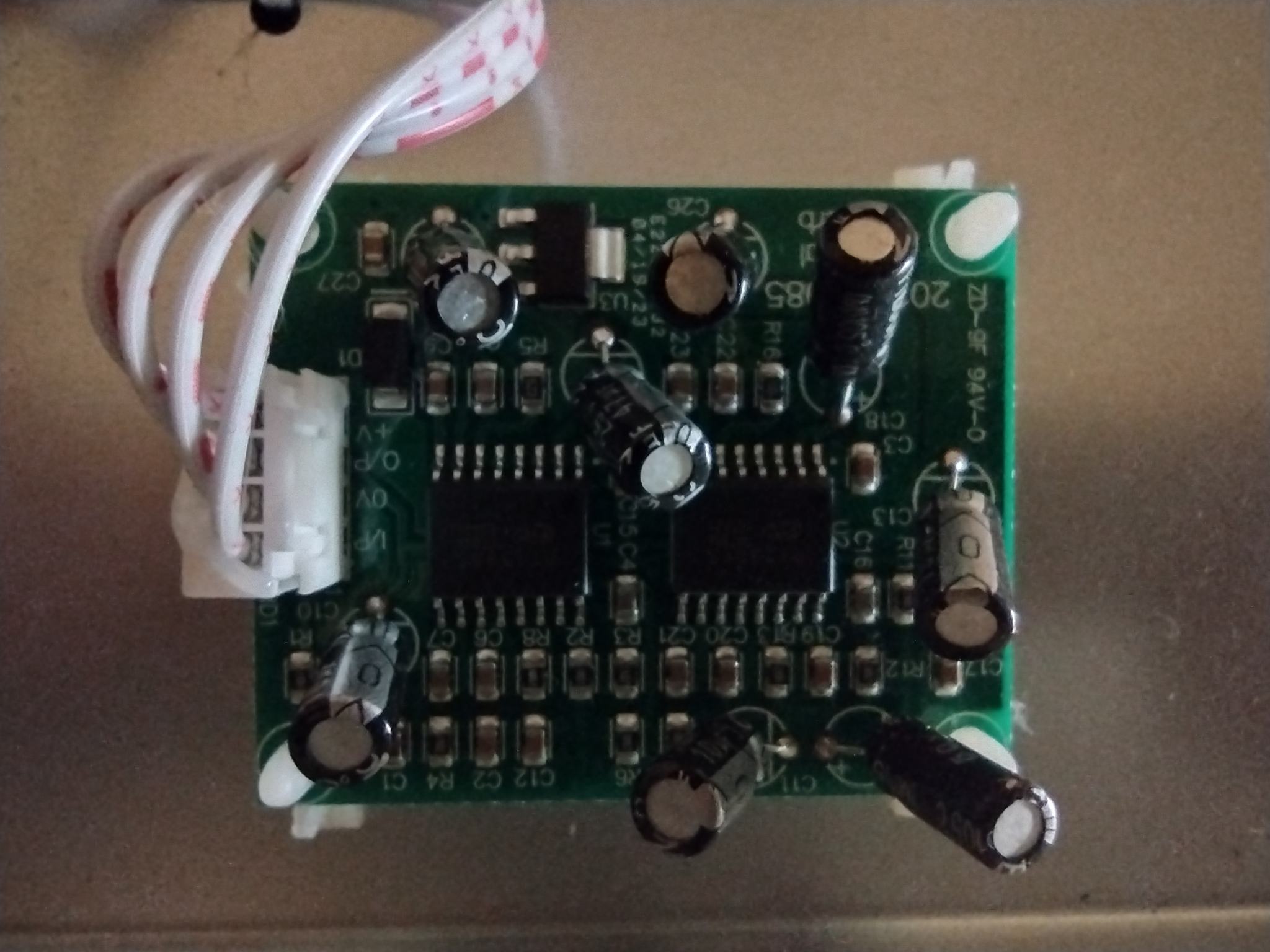

Плата с синим и есть дежурка. Обойти там не проблема вообще. Просто надо понять какие провода куда. Так то от основной платы отсоединить правй от предохранителя белый провод и туда напрямую провод с трансформатора. Например белый. Черный провод от трансформатора соединить с синим от кабеля питания, возможно на плате дежурки. Прозвонить какие там соединены постоянно, быстрее всего верхняя пара. Ибо нижняя пара подходит к реле. Такое реле обычно коммутирует одну линию.

Оффлайн Константин29 Автор темы

  • Новичок
  • *
  • Сообщений: 16
  • GuitarPlayer.Ru fan!
Re: Комбо усилитель Harley Benton HB 20R и режим ожидания
« Ответ #7 : Октября 15, 2025, 19:24:18 »
Спасибо всем большое! Очень помогли, а то я аж расстроился от этой *умности* его. Помог второй совет. И совет снизу. Один провод с трансформатора просто перекинул, а второй связал с силовым и все. Потом ещё этот разъем с 1 пункта и второй похожий разъем убрал и выбросил плату и все. Ещё раз спасибо, кланяюсь низко!
