Re: Комбостроители!
« Ответ #30 : Января 03, 2007, 13:00:58 »
А вообще, ссылку я тебе уже кидал, на ГТЛабе есть хороший ФАК по кондерам.
Да, еще одна штука !!! Перед пайкой чего-либо, сначала почитай инфу о разводке земли "Звездой" !!!!!! Т.к. потом пойдут посты - помогите избавиццо от шума, гула, и т.п..

читай!
http://www.aikenamps.com/StarGround.html

Оффлайн Ополченец Автор темы

  • Завсегдатай
  • ***
  • Сообщений: 286
  • Репутация: +5/-7
  • Зарегистрированный
Re: Комбостроители!
« Ответ #31 : Января 03, 2007, 13:06:02 »
А какой диод в блок питания поставить?

Оффлайн Naigenoir

  • Опытный
  • ****
  • Сообщений: 638
  • Репутация: +410/-30
Re: Комбостроители!
« Ответ #32 : Января 03, 2007, 13:06:03 »
AZG ну мало ли, может у него там ящик оранж дропов а он пойдет совок покупать :)

Оффлайн Naigenoir

  • Опытный
  • ****
  • Сообщений: 638
  • Репутация: +410/-30
Re: Комбостроители!
« Ответ #33 : Января 03, 2007, 13:07:30 »
1n4007  если ты о выпрямителе на - 43 bias

а кенотрон тот что стоит оставить можно.
« Последнее редактирование: Января 03, 2007, 13:13:10 от Naigenoir »

Оффлайн Ополченец Автор темы

  • Завсегдатай
  • ***
  • Сообщений: 286
  • Репутация: +5/-7
  • Зарегистрированный
Re: Комбостроители!
« Ответ #34 : Января 03, 2007, 13:13:19 »
Нет у меня ящика оранж дропов. Да это я о выпрямителе.

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 89812
  • Репутация: +9827/-1413
  • Санкт-Петербург
    • AZG CUSTOM
Re: Комбостроители!
« Ответ #35 : Января 03, 2007, 13:13:40 »
AZG ну мало ли, может у него там ящик оранж дропов а он пойдет совок покупать :)

Если он ничего не понимает, значит и ящика нет :) А так да, ФАК смотреть и соображать, что надо, а что нет.

Оффлайн Ополченец Автор темы

  • Завсегдатай
  • ***
  • Сообщений: 286
  • Репутация: +5/-7
  • Зарегистрированный
Re: Комбостроители!
« Ответ #36 : Января 03, 2007, 13:15:34 »
А у 1n4007 есть аналоги совковские?

Оффлайн Naigenoir

  • Опытный
  • ****
  • Сообщений: 638
  • Репутация: +410/-30
Re: Комбостроители!
« Ответ #37 : Января 03, 2007, 13:17:43 »
КД243

Оффлайн Naigenoir

  • Опытный
  • ****
  • Сообщений: 638
  • Репутация: +410/-30
Re: Комбостроители!
« Ответ #38 : Января 03, 2007, 13:22:41 »
также почитай, жалко что на русских ресурсах я такой инфы не нашел...

http://www.hoffmanamps.com/charts/grounds.htm
также важно http://www.duncanamps.com/technical/lvbias.html

вот очень доступно, даже без знания инглиш
http://www.geofex.com/Article_Folders/stargnd/stargnd.htm

Оффлайн Ополченец Автор темы

  • Завсегдатай
  • ***
  • Сообщений: 286
  • Репутация: +5/-7
  • Зарегистрированный
Re: Комбостроители!
« Ответ #39 : Января 03, 2007, 13:26:45 »
Спасибо, думаю скоро начну выкладывать фотки усилка.

Оффлайн Ополченец Автор темы

  • Завсегдатай
  • ***
  • Сообщений: 286
  • Репутация: +5/-7
  • Зарегистрированный
Re: Комбостроители!
« Ответ #40 : Января 03, 2007, 14:26:06 »

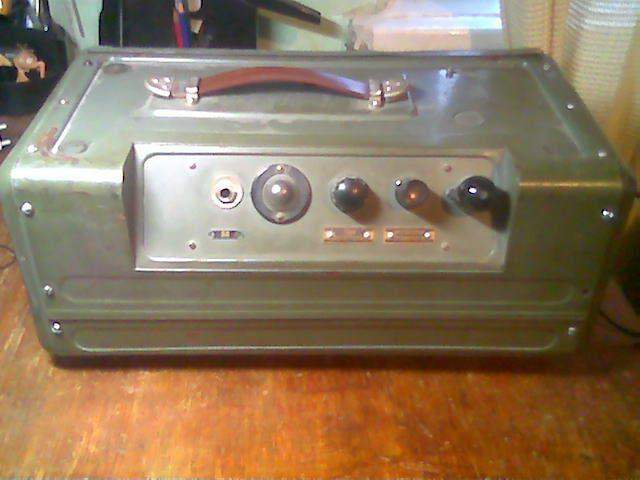

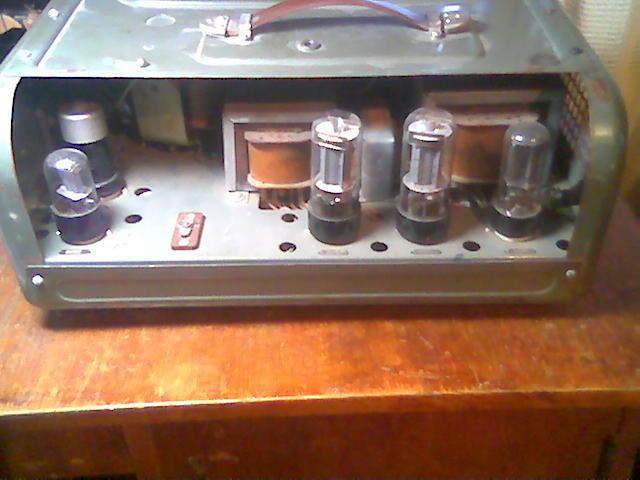

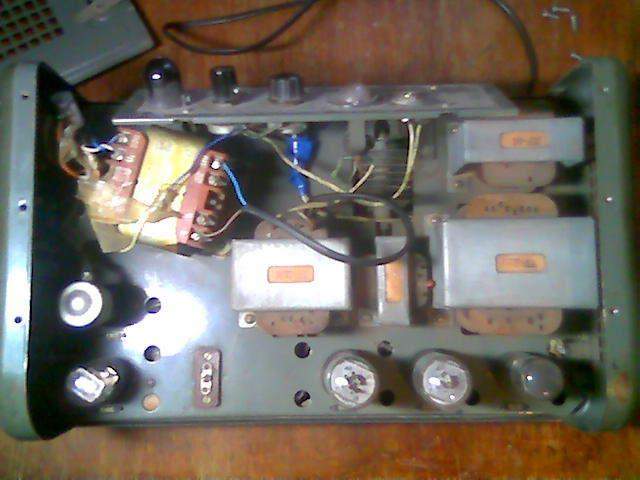

Вот фотки в каком виде он сейчас.

Оффлайн Naigenoir

  • Опытный
  • ****
  • Сообщений: 638
  • Репутация: +410/-30
Re: Комбостроители!
« Ответ #41 : Января 03, 2007, 15:25:16 »
Ах.. FALLOUT напомнило  - моя любимая игра. :)

Еще каб и гитару в таком стиле... и среди развалин клип снять - круто будет :)

...Оставь силовой, выходной и дроссель, остальные транф не нужны.

Оффлайн Ополченец Автор темы

  • Завсегдатай
  • ***
  • Сообщений: 286
  • Репутация: +5/-7
  • Зарегистрированный
Re: Комбостроители!
« Ответ #42 : Января 03, 2007, 15:36:25 »
Ладно щас думаю начать демонтаж одна проблема куда нужно будет навешивать bias к какой обмотке?

Оффлайн Naigenoir

  • Опытный
  • ****
  • Сообщений: 638
  • Репутация: +410/-30
Re: Комбостроители!
« Ответ #43 : Января 03, 2007, 15:39:41 »
Посмотри как там запитано. Может быть есть отдельная обмотка, если нет, то от анодной (и транс со средней точкой)...

Просто схема, что ты прикрепил, у меня не открывается.
« Последнее редактирование: Января 03, 2007, 15:44:26 от Naigenoir »

Оффлайн Ополченец Автор темы

  • Завсегдатай
  • ***
  • Сообщений: 286
  • Репутация: +5/-7
  • Зарегистрированный
Re: Комбостроители!
« Ответ #44 : Января 03, 2007, 15:44:30 »
Со второй обмотки есть выходы 12, 13, 14. 12 и 14 это штырьки лампы 5ц4с соответственно. 13 идет на массу.
