По схеме АЗГ:

Где целесообразней ставить предохранитель на анодку, сразу после кенотрона (сейчас собрано именно так) или перед дросселем после выключателя анодки?

ОК, я так и сделал :-)
Уже светятся баллончики накалом, выключатель питания и анодки.. Видно, что есть задержка анодного после включения питания как раз по выключателю андки включенному. А потом по нему же видно, как долго разряжаются первые кондеры - как раз для безопасности рулит.

Кстати на первой паре кондеров 100мФ счас +413В. Это без дросселя. Как раз просядет до нужного при нагрузке... Вроде гуд?

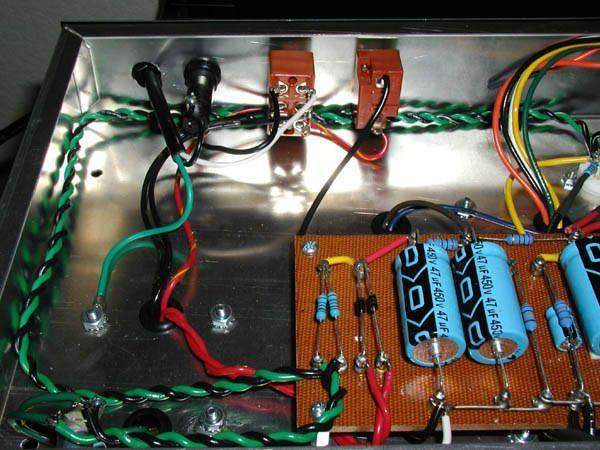

Куда цеплять заземление с розетки, на тот болт к шасси, от которого провод идет на минус кондера или на сам кондер?

Зачем в некоторых схемах с кеном среднюю точку (анодной) вторички силового цепляют на общий через резистор?

"Куда цеплять заземление с розетки, на тот болт к шасси, от которого провод идет на минус кондера или на сам кондер?" - коротким проводом к шасси болтом прикручивают- больше в эту точку ничего не должно идти.. "Звезду" к шасси проводом на другой болт.

 провод к шасси.

Комповый БП можно, но надо все-равно большие банки по 4700 мкФ и выше ставить на питание. Если БП дерьмовый, он такое не сдюжит. Нормальный трансформаторый будет лучше по любому.

С биасом разобрался, все ОК. Проблема была в том, что по схеме АЗГ биас берется от вывода из анодной обмотки в средине, а я беру с 300В, ну естественно номиналы на схеме которые - не подходили. Сначала было -6В, потом подобрал все и сделал -40В примерно, дальше подрегулирую как надо будет. Кстати сделал раздельное смещение на каждую лампу.
Я после кондера 100мФ взял паралельно поставил по подстроечнику и по резюку на землю, с каждого подстроечника снимаю биас.

А есть ли принципиальне отличия. если я биас брал бы отдельно с разных выводов анодной обмотки??

Тока так надо 2 диода и 2 кондера.

oleh: Кандер заряжается моментально (почти) Что то ты там намудрил.

Ура!!! У меня что-то получилось! Звук есть! :-) Блин! Круто!

Но надо настраивать.
лампы старые все, мощи маловато, на 2-х 6п3с кинап орал громче. это из-за ламп?

_SlipknoT_:, так что, кондер новый, напругу держит. Может разница в резисторах, там стоит вот как у меня на биасе:
вывод 300В переменки - резюк 360К, диод, кодер 100мФ 250В, потом параллельно 2 цепочки: подстроечник 15К+резюк 470К на землю.

Теперь режимы:
V3: 3-340В, 4-335В, 5- -42В, падение напруги на катодном 1 Ом реисторе 9.5мВ
V4: 3-342В, 4-338В, 5- -44В, падение напруги на катодном резюке 5.8мВ.

Смещение доходит до указанных напруг не моментально, а за 40-60 секунд.

Накал чето просел до 5.3В...

Помогайте плз... Что проверять?
