Предлагаю несколько узлов, которые можно где-нибудь применить.
Возможно это кому-нибудь пригодится.

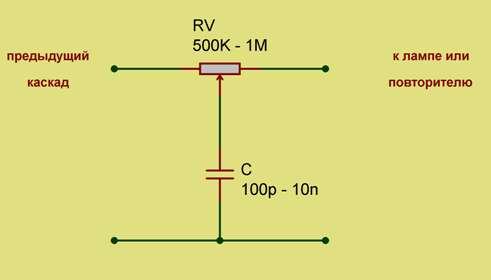

1. Нестандартный регулятор ВЧ.

Меняет не величину завала, а частоту среза.
Обыкновенный RC-фильтр из емкости(С) и левой половины потенциометра(R)
Последующий каскад должен иметь высокое входное сопротивление.
------------------------------------------------------------------------------------------------

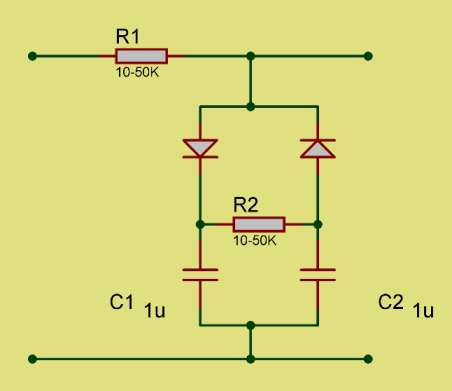

2. Клиппер


Всем знакомый ограничитель на встречно-параллельных диодах.
Но с автосмещением. Автоматически подстраивается под уровень сигнала.
Как следствие - клиппинг есть, компрессия отсутствует.
Эффект очень  неоднозначный - один и тот же легкий клиппинг при разной амплитуде.
Есть существенное ограничение(!) - при малых сигналах работает как обычный ограничитель.
Начинает подстраиваться при амплитуде от 1 - 2 вольта и выше.
Последующий каскад должен иметь высокое входное сопротивление(или стремиться к этому).

Увидел в "Техника прямого преобразования" В.Полякова(RA3AAE).
Там этот узел - смеситель.
Возможно кто-нибудь где-нибудь применит.
---------------------------------------------------------------

3. Ежели в вашей примочке в качестве ограничивающих элементов стоят светодиоды - рекомендую попробовать поставит вместо них стабилитроны КС119А.
Если найдете, конечно... У меня лежала жменя не знаю, с каких годов...
Ограничение похоже на ограничение германиевых диодов, даже более "вкусное".
Большая внутренняя емкость стабилитронов режет ВЧ.
И при этом ограничение , в отличие от германиевых диодов
- высокого уровня(1,5 - 2 В).

- высокого уровня(1,5 - 2 В).

1.9 по паспорту.

Ежели в вашей примочке в качестве ограничивающих элементов стоят светодиоды - рекомендую попробовать поставит вместо них стабилитроны

Есть опыт. Была задача модифицировать ОУ, чтобы сделать из него клиппер. Схематика меня не беспокоила, достаточно воткнуть два встречно-параллельных диода в обратную связь. А вот звук... На руках у меня были кремниевые и германиевые транзисторы, светодиоды разной яркости и стабилитроны. Хуже всего был перегруз именно у стабилитронов - мягкий, вязкий, съедающий атаки. И это не было нюансом, это был явный, неприятный характер. В итоге, остановился на нескольких последовательных ярких светодиодах.
Так вот, к чему всё это пишу. Поаккуратнее со стабилитронами, их искажения сильно на любителя.

Поаккуратнее со стабилитронами, их искажения сильно на любителя.

Ну в Аспид Драйве стоят стабилитроны на ограничении и народу нравится))).

Решил сюда запостить раз уж для конструкторов тема, мало ли кто то захочет скриммер на турретах собрать  http://habrahabr.ru/post/240077/

Какой-то кошмарный сон напоминает...
Имхо.

Ну в Аспид Драйве стоят стабилитроны на ограничении и народу нравится))).

Ну я потому и написал, что не "отстой", а "на любителя". В небольших количествах они могут пользоваться спросом. Но если заглянуть в 95% примочек-искажалок, там будут именно диоды. И это не с проста

КД409А диод. Варикапы обозначаются, как правило, КВ, 2В. Исключения были вроде Д901, 902, если память не изменяет..

Туннельные диоды я пробовал. Ввиду крайне малого внутреннего сопротивления (что-то около 15...20 Ом, если память не изменяет) ничего путного не получилось ни в параллельном (в ОС ОУ), ни в последовательном (+10 кОм на выходе ОУ) ограничении.
Но был интересный вариант с гермашкой ГТ115Б в последовательном (+10 кОм на выходе ОУ) ограничителе: берём подстроечник на 33 кОм, растягиваем гермашку на его выводах (база - на движок и больше никуда) и вешаем с выхода на массу - весьма занятные кривулины получаются! Рекомендую попробовать.
