Приветствую! Возник вопрос. В общем собрал схему, все работает, но когда вмонтировал в алюминиевый корпус ничего не пашет:)), кто подскажет что я не правильно сделал?
Причем дело именно в корпусе, несколько раз проверял, заземление?

В электронике две неисправности - контакта нет где должен быть, и есть - где его быть не должно.

Ищи чего отходит-коротит после утаптывания в каёбочку.

Понимаю:) но проверял все, очень странно

Магия только в фильмах ГП и ВК

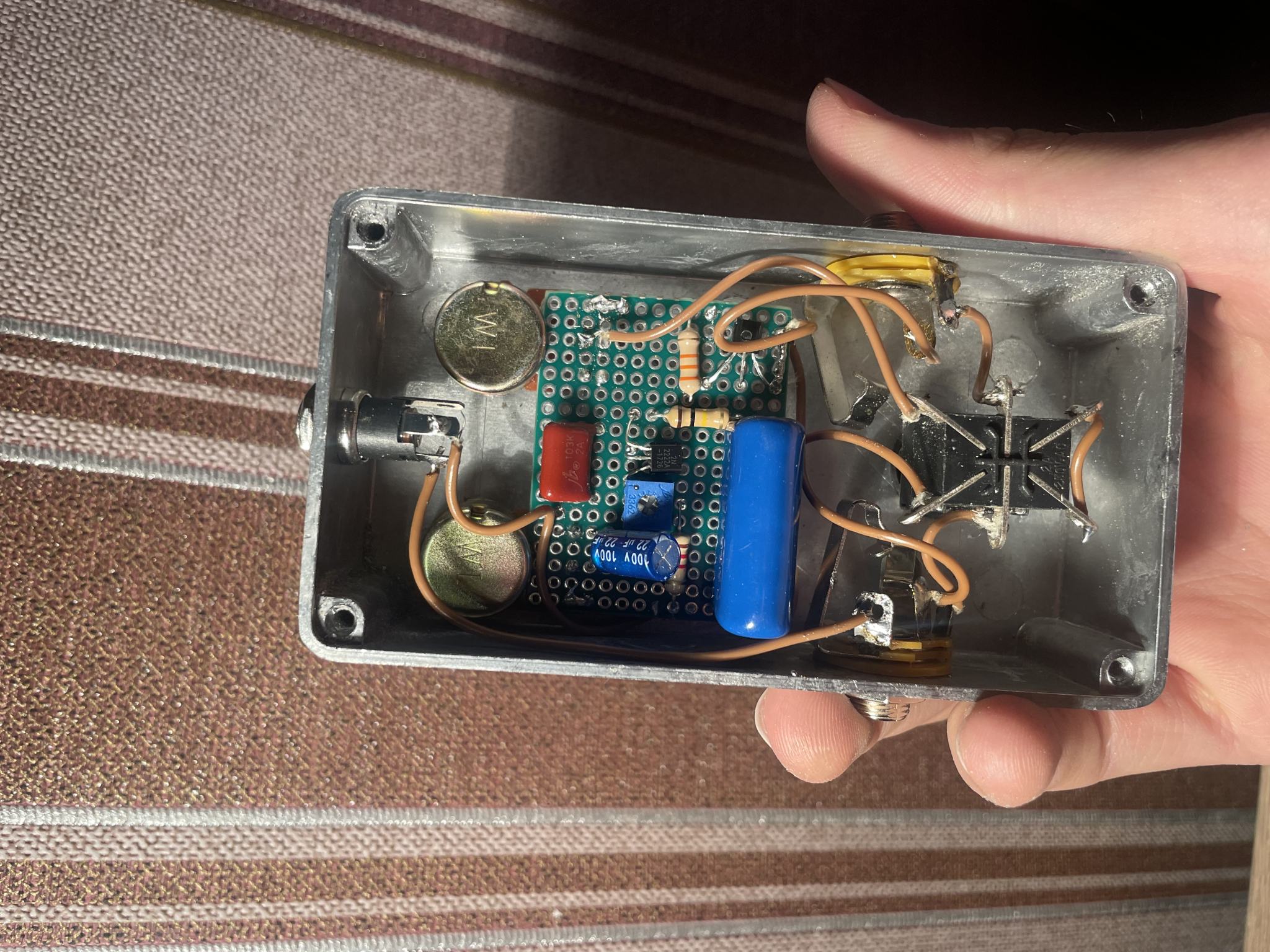

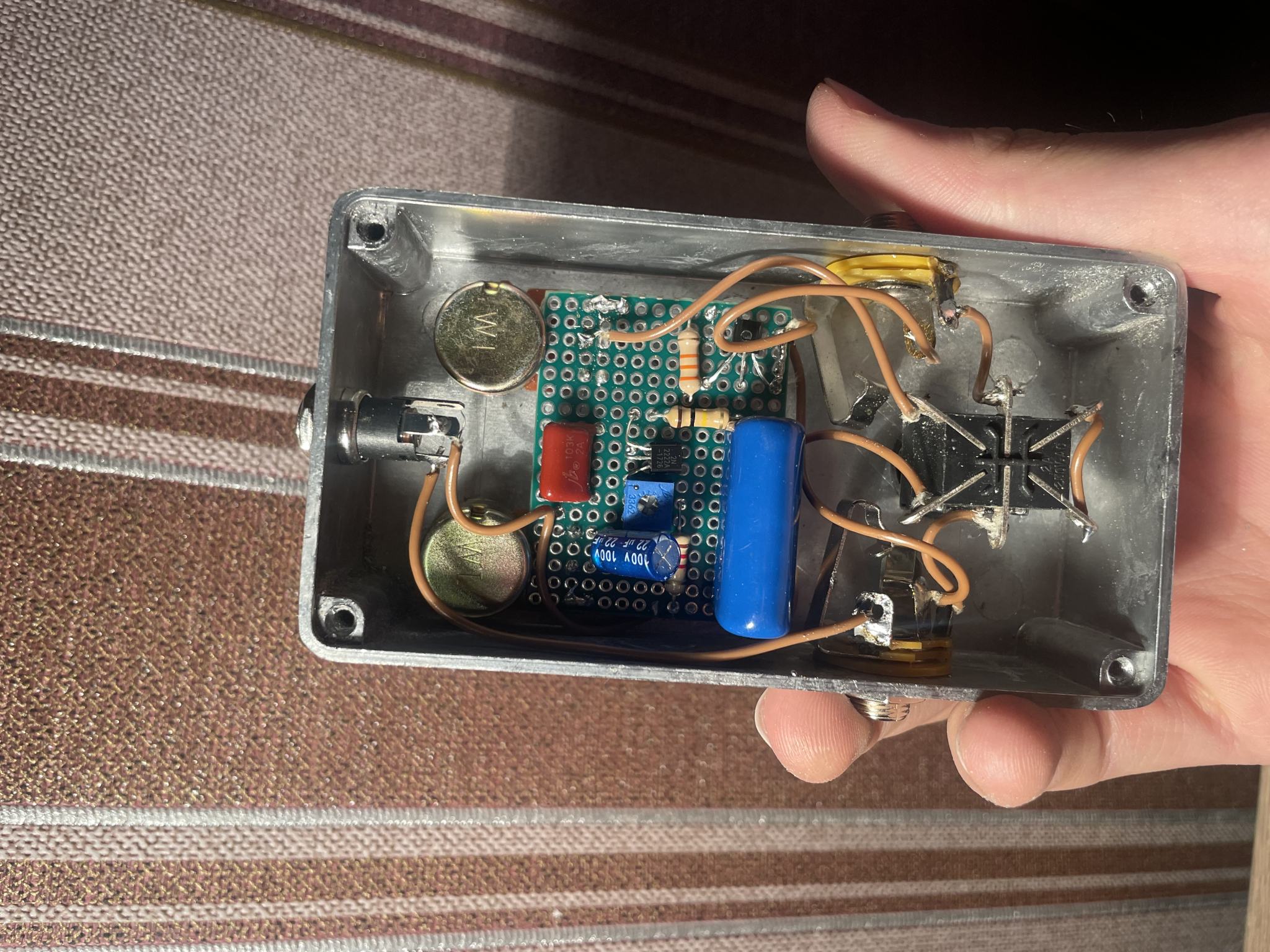

Примерно так

... и добавил:

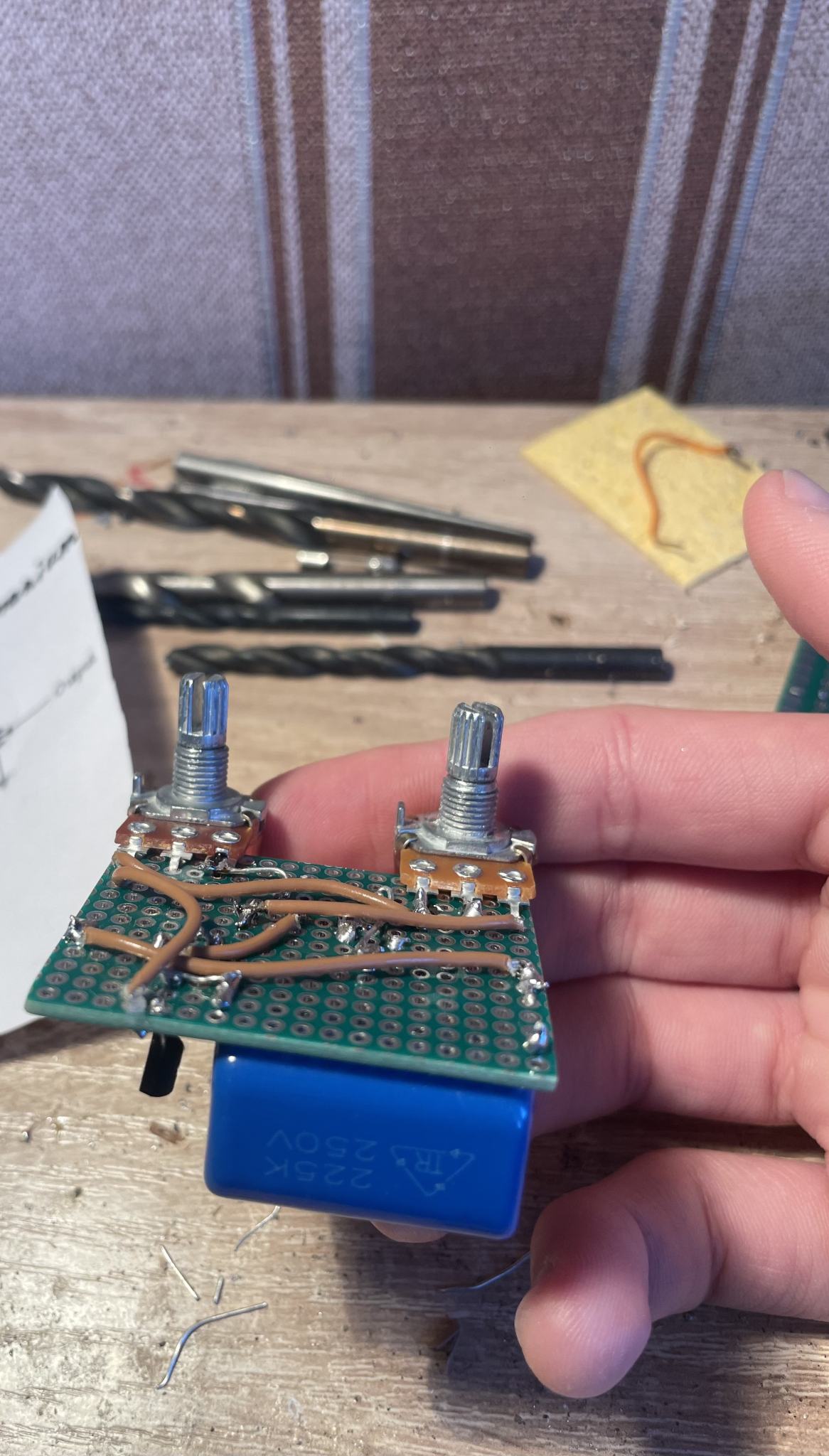

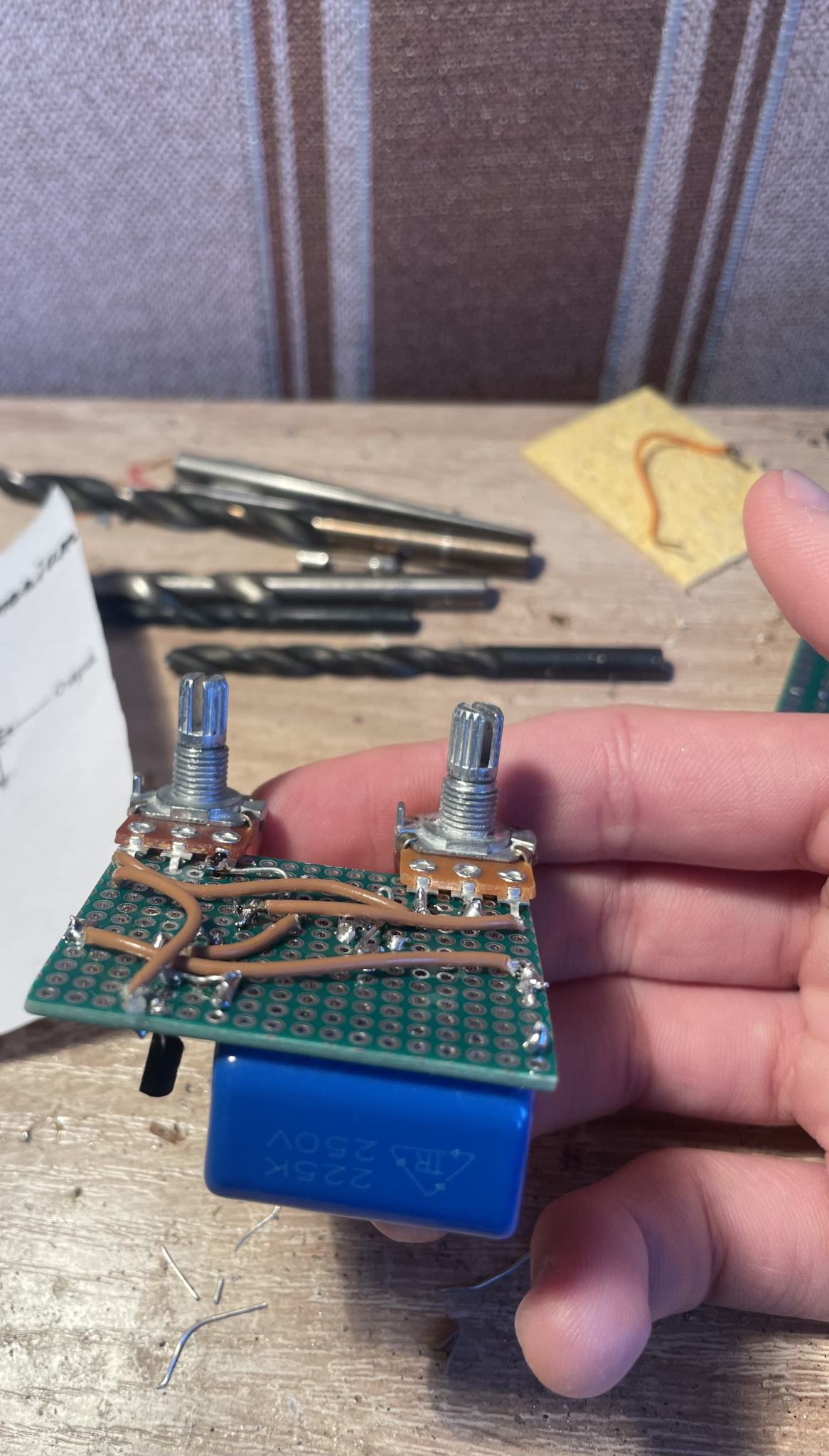

Это с обратки

По идее плюс в центре, обычный бпшник, а по схеме это обычный ФФ, может 3й вывод у гнезда питания заземлить? Я просто предполагаю😅

... и добавил:

Питание psa, обычное

100% дело в разъеме питания, его крепящая гайка соединена с земляным контактом, а т.к. на разъем питание приходит с плюсом на корпусе - имеем коротыш по питанию, замените разъем. У Вас на БП какая полюсовка? По классике гитарных БП там плюс на корпусе, минус в центре разъема.

Да прям, куча способов для беспокойных ручек посадить сигнал на землю, попутать контакты на джеках как вариант

Так "+" может быть и общим в схеме на германии например, хотя по фото у нас бустер на одном кремниевом транзисторе.

Точно на одном ?
А для чегой нужон 2-й транзюк в эйтой сехеме ?
