Jeanda, с гитарного комбо звук снимается микрофоном. С микрофона его можно отправить в микшер, а зачем его в колонки отправлять - даже и не знаю. Можно, но не нужно. Звук будет отличаться, потому что он будет зависить от места, где стоит микрофон.

... и добавил:

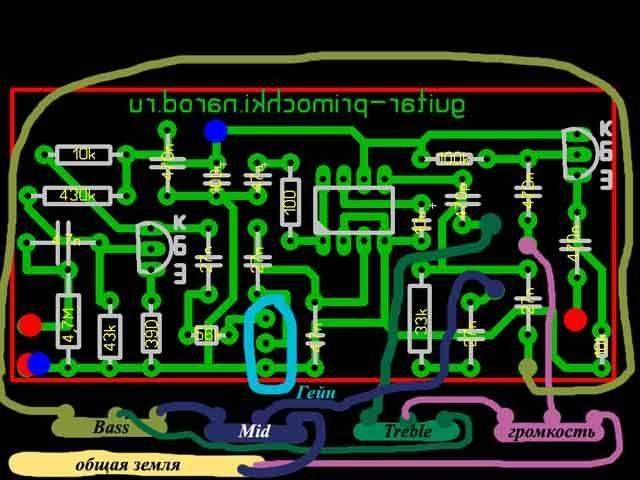

по поводу переменников - точки нашел, но сами переменники будут соединены с платой и друг-другом проводами, щас попробую обрисовать

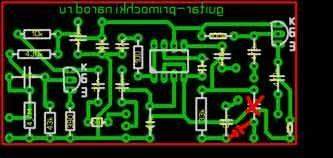

по ходу в печатке тут еще косяк есть.. Щас обдумаю. Но выглядеть будет так

... и добавил:

да, на ней косяк. Там где после 33кОм пошла дорожка на кондюк, а потом на MID - правильно. а вот с басом не правильно. там кондюк должен не сразу на бас идти, а через эти же 33кОма сначала пройти, потом на кондюк, а потом уже на бас

... и добавил:

блин думаете, откуда такой на вашу голову тут ))), я еще спросить, как кнопку со светодиодом подключить к примочке )) , там еще какой то bypass есть, (который до сих пор не понял для чего) , ну понятно короче про кнопку, наступил перегруз, наступил чистый канал....

с кнопкой все просто. сначала собирите плату (что бы она работала), а потом будем приделывать кнопку со светодиодом.

@Ilya@, я про то говорю, что если я на концерте буду выступать, и подключу гитару к комбику, а комбик к микшеру в микрофонный вход, я ж не буду со своим 25 ваттным комбарем на улице играть если там стоят 200 ватные колонки...

я на концертах не играю  . Помоему в микшер если и забирают звук со всего на сцене, то только с целью записи или что бы поставить на сцену мониторные колонки, которые развернуты лицом к музыкантам. Ведь есть и головы, у которых выходная мощность за 200ватт. Тогда цепь гитара-голова-кабинет . Ударку, может и подзвучивают..

... и добавил:

все затихло ) лан тебе надо разбиратся куда 1МоМ влепить и куда переменники втыкать..

один мегаом на выходе можно и на джек влепить. на входе 4,7 мегаом так же на джек обычно лепят.

... и добавил:

но, по-моему, ваши резюки не подойдут. Характеристика эквалайзера сильно изменяется, если переменник логарифмический А, логарифмический Б или линейный. Качните где-нибудь программу Tone Stack Calculator. Там можете наглядно увидеть на графике, что будет, если поставить не те номиналы и не тот тип переменника

Jeanda, щас смоделирую, что получится приблизительно с вашими переменниками. Подозреваю, что все линейные у вас. 1 мОм прям на джек напаяйте. Между контактами, что пойдут на гитару. Для данной печатки лучше где-нибудь отдельно ляпнуть побольше припоя (на печатке места нет, можно хоть суперклеем приклеить кусочек стеклотекстолита к корпусу и на него ляпнуть припоя. На силумин не знаю как ляжет припой, поэтому лучше кусочек печатки прилепить, а припой уже на нее)и туда свести все провода, что должны идти на землю. Еще можно так же полоску стеклотекстолита приклеет, будет похоже на своеобразную общую шину, тогда на нее припаивать что надо... С кнопочкой мы разберемся. У вас какая имеется?

Jeanda, тут маршал. Его выбирайте. Щелкайте по нужному элементу 2 раза и выбирайте номинал. Ну а потом по ползункам смотрите что получится

... и добавил:

вопщем попробуйте с тем что есть на руках, а дальше видно будет. Но характеристика уплывает чуть, хоть и регулируется что-то вроде:)

... и добавил:

если кнопку не купили - купите у Ерасова. Лучше 9и контактную

Jeanda, там можете заказать некотороые переменники, конденсаторы так же.. Блок питания, если нужен...

... и добавил:

кондюк я перечеркнул. припаяйте его, так, как нарисовал красным. Печатку вообще надо еще раз перепроверить..

Jeanda, из вежливости.. В личке можно и на ты, а так на вы обычно общаюсь...
У Ерасова всё приходит быстро http://www.yerasov.ru/index.htm
