Re: KranK Distorus Maximus собираем вместе!
« Ответ #450 : Сентября 12, 2009, 21:02:11 »
Jeanda, припаять конденсатор 27 нан, только не как на схеме, а как я его прочертил:)

Оффлайн HighVoltageLP

  • Опытный
  • ****
  • Сообщений: 722
  • Папа Римский
    • Моя страничка
Re: KranK Distorus Maximus собираем вместе!
« Ответ #451 : Сентября 12, 2009, 21:55:04 »
Тут есть картинка на которой нарисовано что куда припаивать?_) на схему слипкнота?

... и добавил:

щас поотпаиваю со сканнера и БП от компа детальки некоторые...

... и добавил:

там где 3 электролита, поцентру 10мf?
я с БП выпаял 10мф 50в

... и добавил:

* Parts.txt (0.51 КБ - загружено 104 раз.)

... и добавил:

вот в тхт файле размеры нужных деталей

... и добавил:

* Parts.txt (0.51 КБ - загружено 104 раз.)
это нормально?)

... и добавил:

вверху кондеры слипа, а внизу мои, форма разная...
« Последнее редактирование: Сентября 12, 2009, 23:23:25 от HighVoltageLP »

Оффлайн YIIC

  • Частый посетитель
  • **
  • Сообщений: 132
Re: KranK Distorus Maximus собираем вместе!
« Ответ #452 : Сентября 13, 2009, 01:43:20 »
Платы какие-то гигантские, может кому понадобится поменьше, в архиве имеется...

Оффлайн @Ilya@

  • Эксперт
  • *****
  • Сообщений: 1396
    • Вконтакте
Re: KranK Distorus Maximus собираем вместе!
« Ответ #453 : Сентября 13, 2009, 01:46:48 »
HighVoltageLP, да, по центру 10мкф. конденсаторы  пойдут. только там полярность надо соблюдать

Оффлайн sbe77

  • Ветеран форума
  • ******
  • Сообщений: 3359
  • http://sbemaster.ru/
    • -=SBE MASTER=-
Re: KranK Distorus Maximus собираем вместе!
« Ответ #454 : Сентября 13, 2009, 02:01:22 »
Цитата: @Ilya@ от Сентября 13, 2009, 01:46:48
HighVoltageLP, да, по центру 10мкф. конденсаторы  пойдут. только там полярность надо соблюдать
Если был внимателен, то на указанном  фрагменте платы полярность - соблюдена.. ;)

Оффлайн @Ilya@

  • Эксперт
  • *****
  • Сообщений: 1396
    • Вконтакте
Re: KranK Distorus Maximus собираем вместе!
« Ответ #455 : Сентября 13, 2009, 02:03:08 »
sbe77, там где черные кондюки? я на них ни че не вижу, вообще  :crazy:

... и добавил:

сверху видно:).. ну это напоминание про полярность, в любом случае, но не претензии к пайке ;)

Оффлайн sbe77

  • Ветеран форума
  • ******
  • Сообщений: 3359
  • http://sbemaster.ru/
    • -=SBE MASTER=-
Re: KranK Distorus Maximus собираем вместе!
« Ответ #456 : Сентября 13, 2009, 02:06:00 »
@Ilya@, мало опыта, стандартно - это минусовая обкладка у электролитов.

Оффлайн @Ilya@

  • Эксперт
  • *****
  • Сообщений: 1396
    • Вконтакте
Re: KranK Distorus Maximus собираем вместе!
« Ответ #457 : Сентября 13, 2009, 02:08:07 »
sbe77, про верхний снимок там понятно, что кондюки нормально стоят. Внизу же конденсатор выглядит монотонно черным. Может монитор у меня плохой, но подписи там не видно  :)

... и добавил:


я про эту фотографию, может где другая есть. У меня обычно картинки выключены, мог пропустить
« Последнее редактирование: Сентября 13, 2009, 02:09:48 от @Ilya@ »

Оффлайн sbe77

  • Ветеран форума
  • ******
  • Сообщений: 3359
  • http://sbemaster.ru/
    • -=SBE MASTER=-
Re: KranK Distorus Maximus собираем вместе!
« Ответ #458 : Сентября 13, 2009, 02:13:13 »
@Ilya@, именно про этот фрагмент и писал выше. :)

Оффлайн @Ilya@

  • Эксперт
  • *****
  • Сообщений: 1396
    • Вконтакте
Re: KranK Distorus Maximus собираем вместе!
« Ответ #459 : Сентября 13, 2009, 02:14:58 »
sbe77, странно, я ни че не вижу  ;D. Под какими углами только не смотрел . Ну око профи увидет, то что нужно  ;)

Оффлайн sbe77

  • Ветеран форума
  • ******
  • Сообщений: 3359
  • http://sbemaster.ru/
    • -=SBE MASTER=-
Re: KranK Distorus Maximus собираем вместе!
« Ответ #460 : Сентября 13, 2009, 02:24:13 »
@Ilya@, как минимум - минус в маркировке кондеров вижу, и они все сидят на общем проводе... :)

Оффлайн @Ilya@

  • Эксперт
  • *****
  • Сообщений: 1396
    • Вконтакте
Re: KranK Distorus Maximus собираем вместе!
« Ответ #461 : Сентября 13, 2009, 02:25:52 »
sbe77, ну то что минуса у них на общем проводе это понятно. А вот маркировку я не вижу :)

... и добавил:

похоже только, что отсвечивают от чего-то..

... и добавил:

не, реально, я не прикалываюь. Действительно не вижу маркировки  :pozor:
« Последнее редактирование: Сентября 13, 2009, 02:28:30 от @Ilya@ »

Оффлайн sbe77

  • Ветеран форума
  • ******
  • Сообщений: 3359
  • http://sbemaster.ru/
    • -=SBE MASTER=-
Re: KranK Distorus Maximus собираем вместе!
« Ответ #462 : Сентября 13, 2009, 02:30:36 »
Я тоже не прикалываюсь, но тем не менее,  она там есть.. ;)

Оффлайн @Ilya@

  • Эксперт
  • *****
  • Сообщений: 1396
    • Вконтакте
Re: KranK Distorus Maximus собираем вместе!
« Ответ #463 : Сентября 13, 2009, 02:39:23 »
sbe77, я верю  :)

Оффлайн Yauhen_M_Zdankewich

  • Завсегдатай
  • ***
  • Сообщений: 354
Re: KranK Distorus Maximus собираем вместе!
« Ответ #464 : Сентября 13, 2009, 03:31:26 »

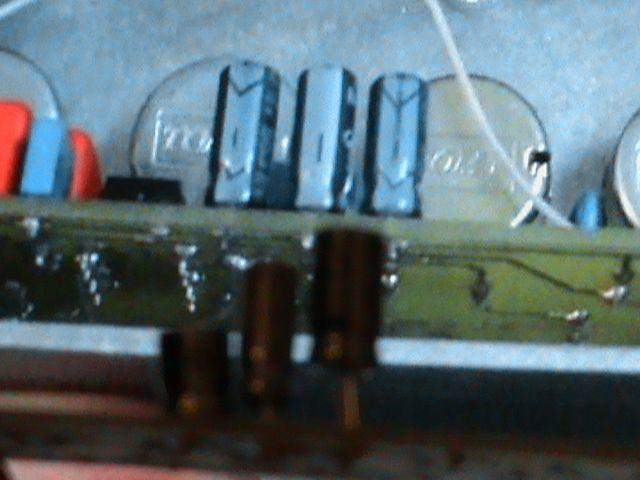

надо попросить HighVoltageLP  выложить фотку с фокусом именно на своих (черных электролитах) тогда всё станет ясно. Я, например, тоже не могу однозначно судить, что электролиты запаяны верно. И если на крайних минус в маркировке угадывается, то насчет среднего - могут быть сомнения. Но на месте HighVoltageLP я бы и средний запаял как надо исходя даже из эстетических соображений, если крайние стоят как надо:)
