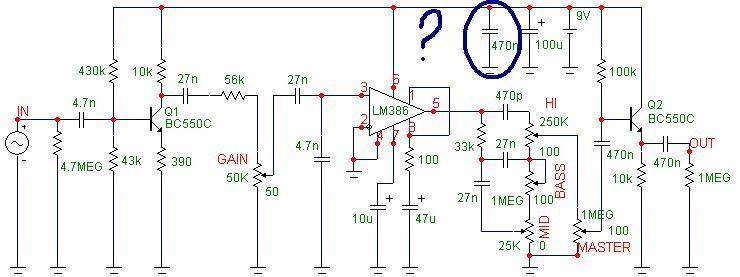

Если я всё правильно понимаю, это шунт электролита и тут он не критичен....
Собирал 2 раза.1й раз рисовал плату маркером-не заработала:звук гитары на полной громкости слышен где-то в далеке 2й раз делал ЛУТ-результат тот же.Припаивал выход перед темброблоком-звук есть,но слегка перегруженный,практически чистый с обилием высоких,звук после темброблока см. выше.Питание от батарейки 9В,от нестабилизированного БП-много низкочастотного шума.Микросхема JR38AD LM386N-1.Купил сразу несколько (в разных магазинах брал) и перепробовал ВСЕ!-всёбестолкуууууууТранзюки BC547C(мерил hfe=580)-поставил в монтажные панели(и так и сяк вертел-один хрен )Кандёры 22нФ-плёнка типа К73-17 4,7нФ-керамика(не бить ногами другого не нашёл,весь город облазил)Резисторы все номиналы не нашёл,пришлось 4,7МОм и 390кОм из 2х слепить(2+2,7 и 300+130)Поты 50кОм,1МОм,220кОм,22кОм-линейные вродь(ну какие уж нашёл )Фотки получившегося прилагаю... и добавил:Да!Чуть не забыл спросить что сделать что б заработало?
