Кукурузник
« : Марта 16, 2014, 19:29:12 »
Попросил один мой знакомый собрать миниголову с вкусным кранчем, ватт на 10-15, не больше. После некоторых (недолгих к слову) раздумий и тестов выбрали схему небезызвестного Cornford Hurricane.
Не знаю почему (захотелось мне) выбрал PSB, развел платки по своему разумению, отрисовал и заказал железяку, купил кое-чего в забугорье. Наконец, через почти два месяца, все сложилось и приехало. Выходные провел за любимым занятием :)

1017391-0

1017393-1

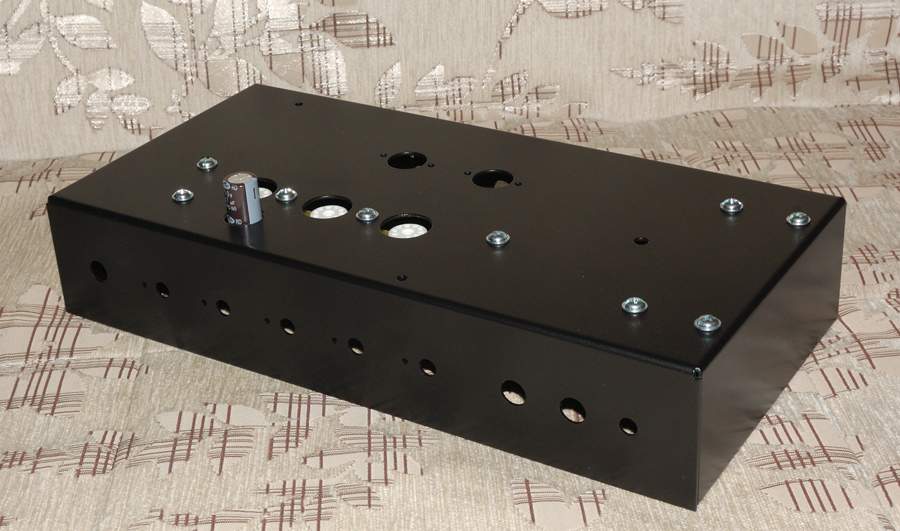

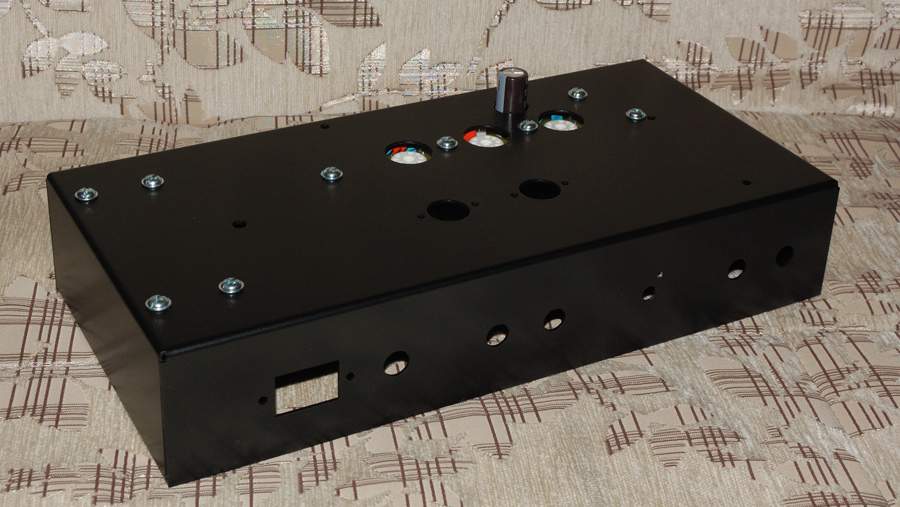

Есть у меня фрезочка удобная, под ламповые панельки краску снимать обычной дрелью. Аккуратненько так выходит:

1017395-2

Только не везде с ней подлезть можно. Под поты снимал дриммером, по старинке.

1017397-3

Панельки заказываю у одного частного мастера, двухслойный пластик с лазерной резкой.
Примерка элементов

1017399-4

Поставил трансформаторы и панельки. Когда рисовал - очень сомневался по поводу близости выходника относительно преда, решил рискнуть. Скоро узнаем насколько удачно :)

1017401-5

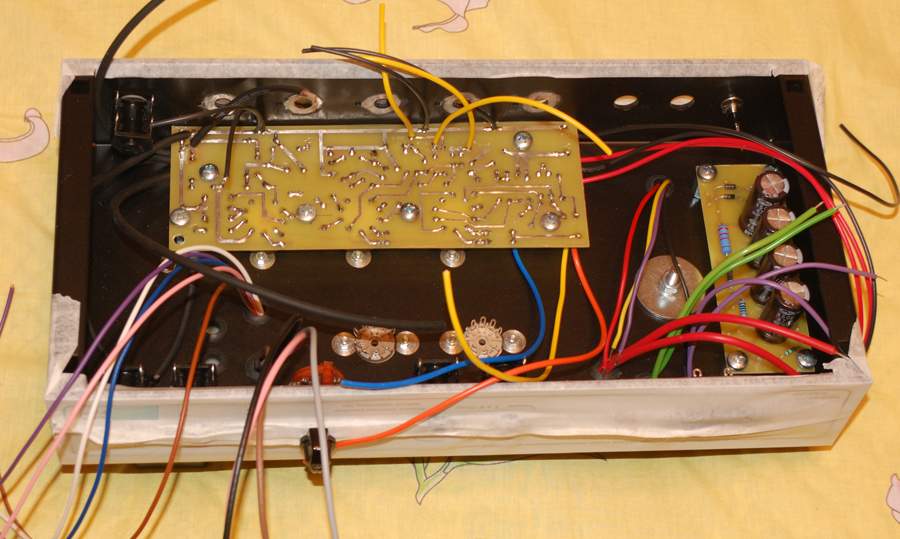

Начало сборки

1017403-6
« Последнее редактирование: Марта 16, 2014, 19:31:30 от Алексей Ф »

Оффлайн Мясников

  • Эксперт
  • *****
  • Сообщений: 1861
  • myasnikov-custom.com
    • https://www.youtube.com/channel/UCHZESeK456yYQQXrzjPVB8g
Re: Кукурузник
« Ответ #1 : Марта 16, 2014, 19:37:31 »
чинно весьма!  под тором прокладка какая лежит?

Оффлайн Алексей Ф Автор темы

  • Эксперт
  • *****
  • Сообщений: 2264
  • GuitarPlayer.Ru fan!
Re: Кукурузник
« Ответ #2 : Марта 16, 2014, 19:38:31 »
Родная, пластиковый пятак залит.

Оффлайн Mepk

  • Эксперт
  • *****
  • Сообщений: 1855
  • Еще один соберу - и всё...
    • Мой блог
Re: Кукурузник
« Ответ #3 : Марта 16, 2014, 20:00:10 »
Алексей Ф, солидно.
Категорически +

Оффлайн alkuz

  • Ветеран форума
  • ******
  • Сообщений: 4481
  • Зарегистрированный
    • http://
Re: Кукурузник
« Ответ #4 : Марта 16, 2014, 20:49:07 »
Отличная компоновка  :good: Ждем продолжения  :) +

Оффлайн -sd-

  • Частый посетитель
  • **
  • Сообщений: 239
  • GuitarPlayer.Ru fan!
Re: Кукурузник
« Ответ #5 : Марта 17, 2014, 17:05:29 »
а я по названию подумал будет чтото KOЯNоподобное, мясорубка )

Оффлайн Log_out

  • Эксперт
  • *****
  • Сообщений: 1162
Re: Кукурузник
« Ответ #6 : Марта 18, 2014, 04:49:06 »
+ добротный проект. Харрикейн не 10-15 Вт, а все 20-22 Вт выдаёт. Тор видно, что с тюбтауна, а какой именно? Шасси какое? Надеюсь фотки выложишь, когда закончишь.

Оффлайн Алексей Ф Автор темы

  • Эксперт
  • *****
  • Сообщений: 2264
  • GuitarPlayer.Ru fan!
Re: Кукурузник
« Ответ #7 : Марта 18, 2014, 16:36:35 »
Спасибо, я старался :)

Тор вот такой на сей раз:
https://www.tube-town.net/ttstore/product_info.php/info/p5322_Toroidal-62VA.html

Шасси у Мясникова заказывал, по своим чертежам. Фоты выложу конечно, иначе зачем было тему затевать  ???

Оффлайн alkuz

  • Ветеран форума
  • ******
  • Сообщений: 4481
  • Зарегистрированный
    • http://
Re: Кукурузник
« Ответ #8 : Марта 18, 2014, 17:29:16 »
...Шасси у Мясникова заказывал, по своим чертежам...

Алексей, вспоминая нашу давнюю дискуссию о проблемах, связанных с поиском производителей качественного шасси, что скажешь конкретно по этому варианту?

Оффлайн Dying Fetus

  • Moderator
  • *****
  • Сообщений: 10310
  • DIYng Fetus
    • http://cathar.ru
Re: Кукурузник
« Ответ #9 : Марта 18, 2014, 17:41:44 »
alkuz, если бы он делал плохо, его бы давно бы с полесским смешали ;D

Оффлайн Мясников

  • Эксперт
  • *****
  • Сообщений: 1861
  • myasnikov-custom.com
    • https://www.youtube.com/channel/UCHZESeK456yYQQXrzjPVB8g
Re: Кукурузник
« Ответ #10 : Марта 18, 2014, 17:50:07 »
Dying Fetus, да лан -  я топикстартеру покрасил не в тот цвет и еще полно косяков,включая сроки)))))))

Оффлайн Dying Fetus

  • Moderator
  • *****
  • Сообщений: 10310
  • DIYng Fetus
    • http://cathar.ru
Re: Кукурузник
« Ответ #11 : Марта 18, 2014, 17:50:56 »
Мясников, хочешь месяц бана для поднятия трудовой дисциплины???  :crazy:

Оффлайн Мясников

  • Эксперт
  • *****
  • Сообщений: 1861
  • myasnikov-custom.com
    • https://www.youtube.com/channel/UCHZESeK456yYQQXrzjPVB8g
Re: Кукурузник
« Ответ #12 : Марта 18, 2014, 17:51:48 »
ну и отчасти после этого я завязал делать поштучные личные заказы - только унифицированные или по нескольку штук

... и добавил:

Dying Fetus, тебя зохавают люди которые не смогут мне месяц писать в личку)))) ахаха))))

Оффлайн Олег Кононов

  • Частый посетитель
  • **
  • Сообщений: 207
  • Чайник
Re: Кукурузник
« Ответ #13 : Марта 18, 2014, 18:18:39 »
...Dying Fetus, тебя зохавают люди которые не смогут мне месяц писать в личку)))) ахаха))))
Кто захочет Вас найти, найдет всегда))) Напишут через Ибей на Ваш виртуальный магазин.
Стесняюсь спросить, из чего складывается такая дикая цена за пересылку из России в Россию?Через Канаду, что-ли посылка будет идти?
"Отправка:
US $45,00  (прибл. 1 632,03 руб)  Standard Int'l Shipping  |"

Оффлайн Алексей Ф Автор темы

  • Эксперт
  • *****
  • Сообщений: 2264
  • GuitarPlayer.Ru fan!
Re: Кукурузник
« Ответ #14 : Марта 18, 2014, 18:26:12 »
Алексей, вспоминая нашу давнюю дискуссию о проблемах, связанных с поиском производителей качественного шасси, что скажешь конкретно по этому варианту?
Alkuz, до сих пор актуально, потому и заказал на пробу :)
Общее впечатление - неплохо. Меня устраивает
Цвет был не принципиален, поскольку под панельки, гиб качественный, ровный, соосность отверстий в порядке. Плоскости ровные, покрас - отличный.
Из косяков - фейсы заказывать лучше апосля, т.к. почти на мм одна ось отверстий гульнула после гиба. Если под шелкографию - очень даже вариант!
Да - еще без сварки. Но это я по срокам прессовал, Мясников не успел. Жесткость получилась достаточная для этого шасси, трансы не шибко тяжелые.

У нас можно сделать лучше, я рассказывал, но партию. 1 шт - значительно дороже выходит. А десяток - очень даже конкурентная будет цена. Кооперироваться нужно.

ну и отчасти после этого я завязал делать поштучные личные заказы - только унифицированные или по нескольку штук

Ну это ты зря. Я просто вредный, не все такие :)
Заказывать десяток - нужно сначала отработать опытный экземпляр, согласись...
