Автор Тема: Кукурузник (Прочитано 11160 раз)

Алексей Ф · « **Ответ #60 :** Марта 28, 2014, 04:30:21 »

Наиритовый

... и добавил:

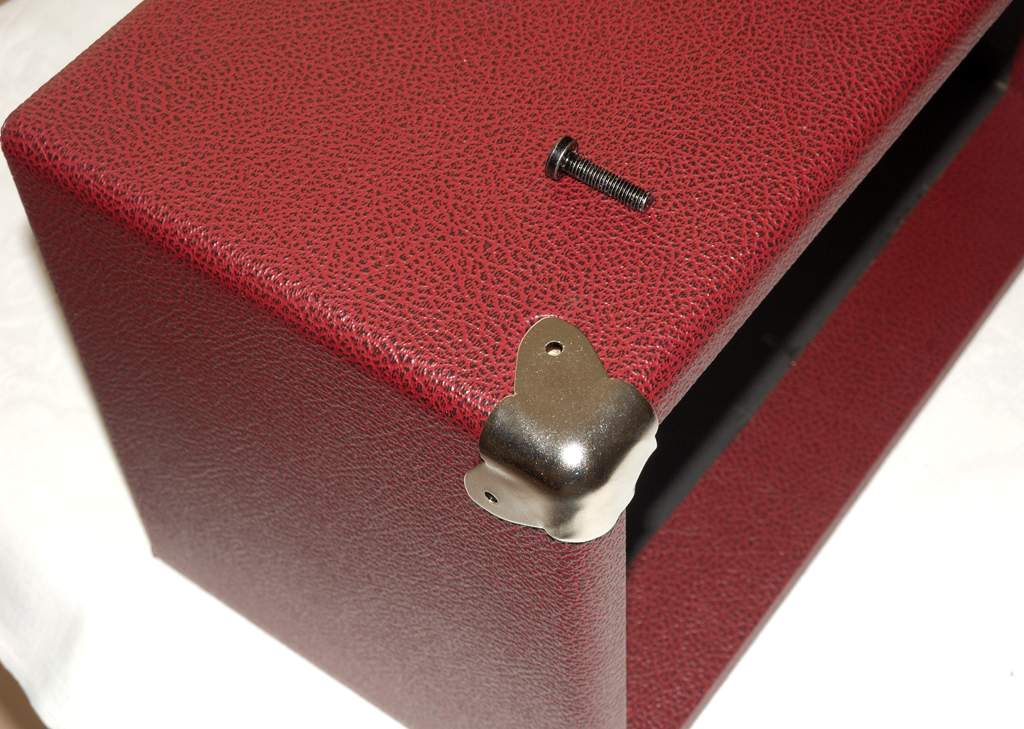

Просчитался немного с шасси.
Нужно было крепежные отверстия на см ближе к центру делать. Косячок однако.

alkuz · « **Ответ #61 :** Марта 28, 2014, 17:31:18 »

Алексей Ф, я вот все еще хотел спросить, как это тебе дома позволили им клеить

Это-же как химическая атака!

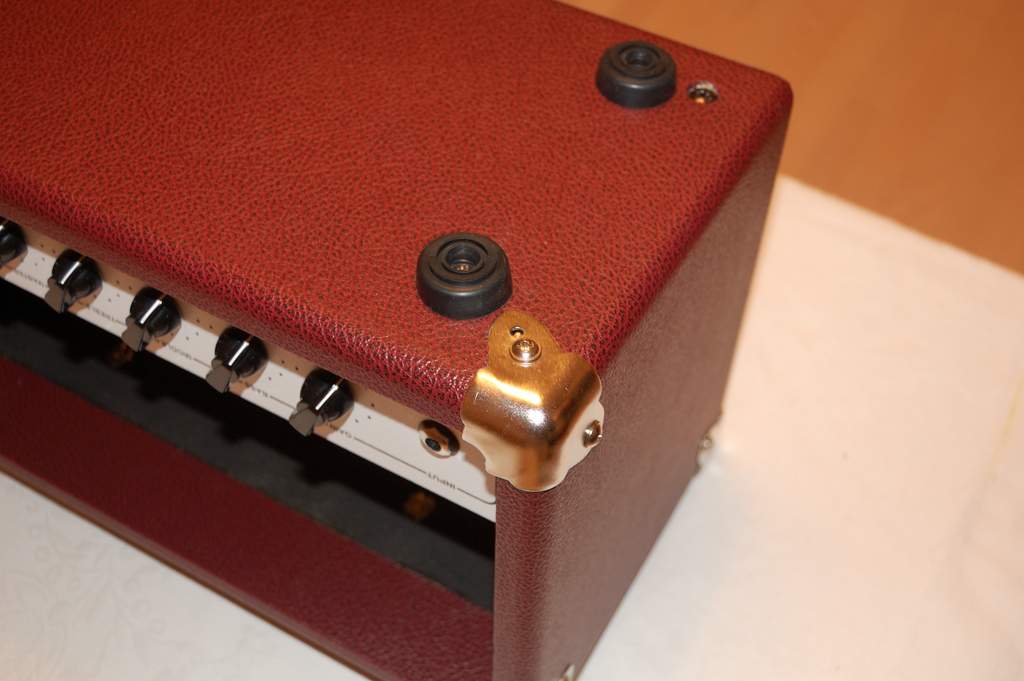

А по поводу места отверстия - вполне себе нормальная идея один из крепежных винтов уголка совмещать с крепежным винтом шасси. Но в таком случае лучше смотрится, когда винт ставится через декоративную шайбу. Я ножки кабов именно так и делаю.

... и добавил:

Ну и уж сразу тогда еще один совет на будущее - верхнюю и нижнюю панели при такой конструкции корпуса лучше делать "накрывающими". Т.е. они должны быть не между боковыми, а над и под ними. Это правильнее с точки зрения сопротивления возможным механическим нагрузкам.

Алексей Ф · « **Ответ #62 :** Марта 28, 2014, 17:51:28 »

Ну, при открытых фрамугах, да пока никого дома нет - нормально. Главное зло в этом плане - разбавитель, стараюсь не пользоваться.

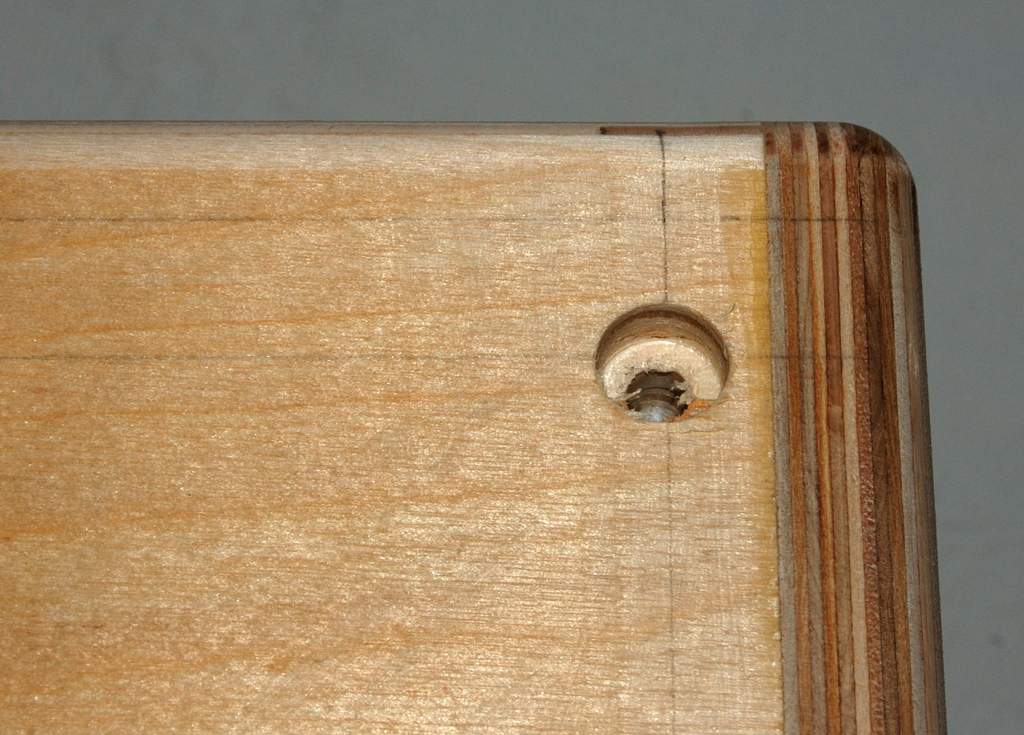

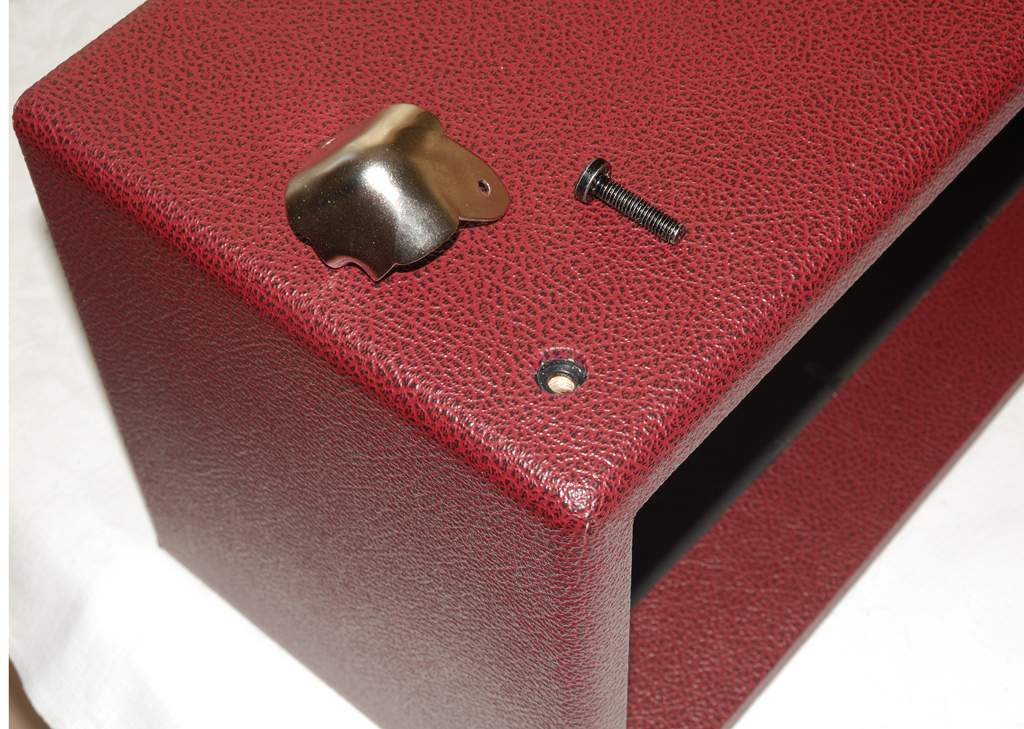

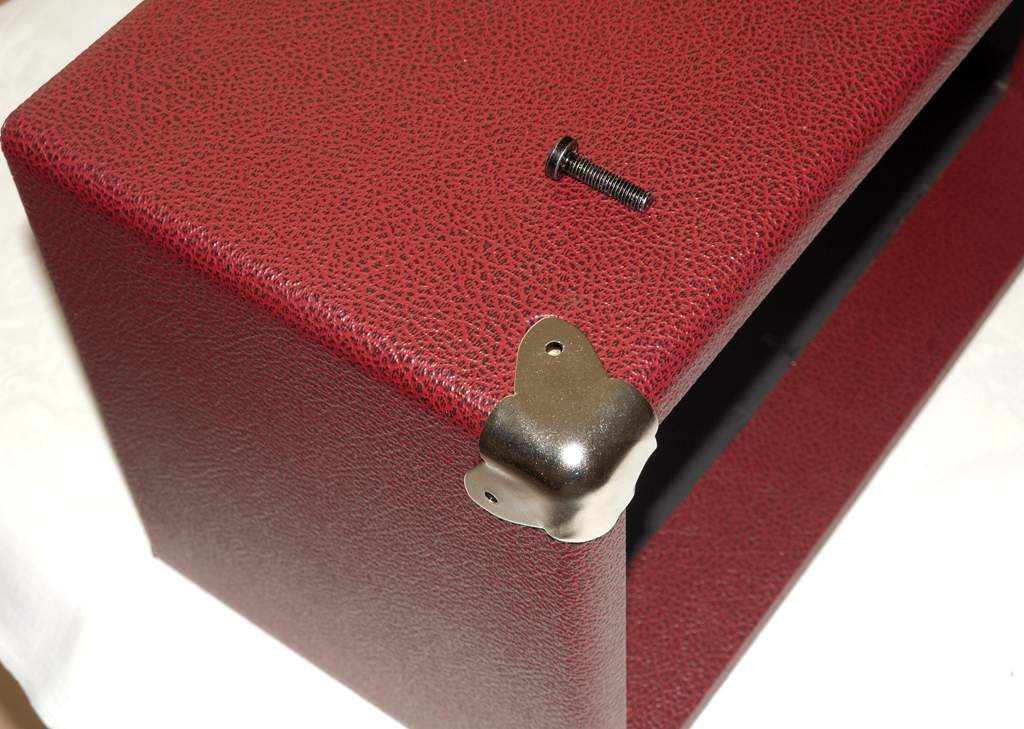

Сквозной винт в шасси - да, первое что в голову пришло. Однако прицелившись так и сяк - погнется уголок при таком раскладе, потому как диаметр под головку болта уже выбрал. Сделал иначе:

... и добавил:

Что касается коробочки, собрал так чтоб нагрузка при подъеме усика - вниз, поперек шкантов приходилась. Сидеть на нем никто не будет - маленький.

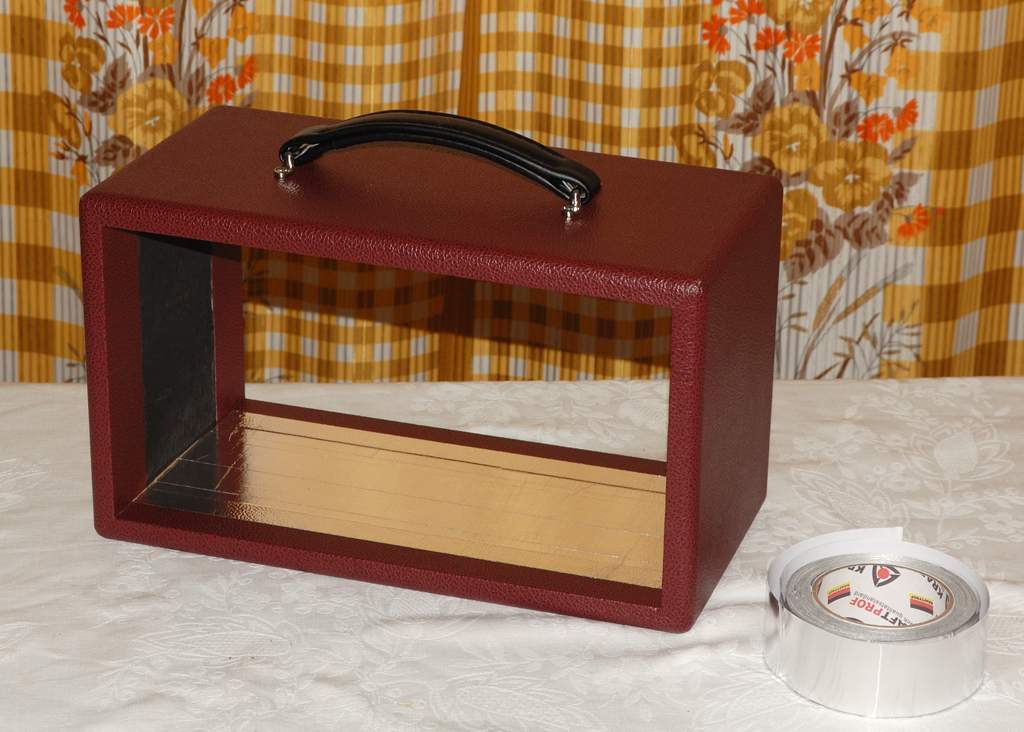

В общем и целом кузовок готов. На всяк случай накатал фольгу на днище. Хотя с рековым крепежом - контакт с фольгой одноразовый. На будущее нужно при заказе шасси пластину нижнюю предусмотреть.

... и добавил:

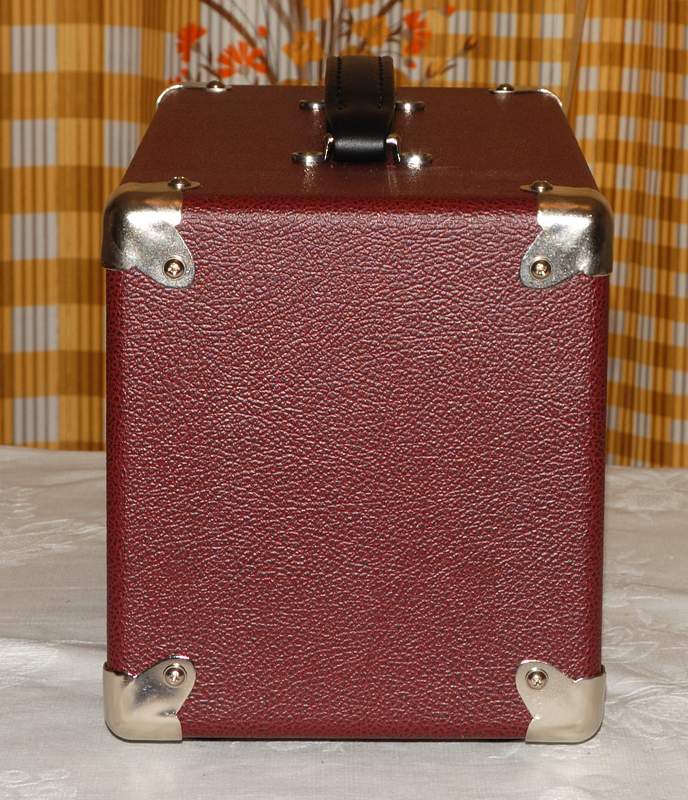

Несколько кургузо смотрится, на мой взгляд. Добавить бы пяток см в длину. И ручку поменьше.

Алексей Ф · « **Ответ #63 :** Апреля 01, 2014, 20:45:35 »

Выдался денек повозится со схемой. Пока под сомнением номинал анодного резистора в первом каскаде. В разных экземплярах Харикейна 100к или 220к, а это более чем существенная разница. В малыше стоит 100.

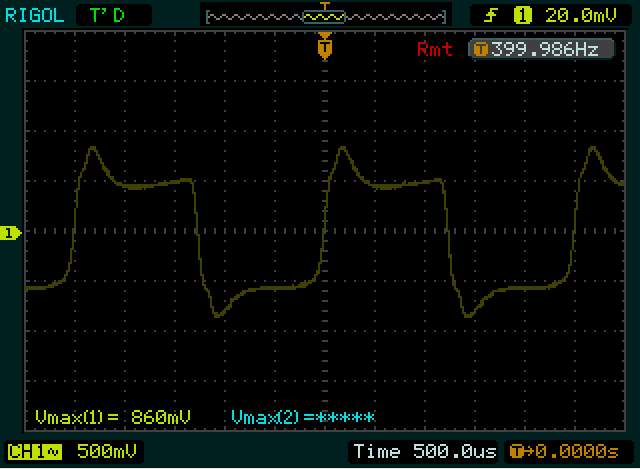

Установил драйвера от Ригольчика и снял пару картинок. Ну и карту с выходного, замеры на эквиваленте 7,3 Ом

В выходном каскаде при 176,5 Ом в катоде + по ому на каждый для замера:
Л1 - 34,2мА
Ua-c1 - 347v
Л2 - 33,2мА
Ua-c2 - 345v

Т.е. на аноде первой 11,9 Вт, второй 11,5 Вт. При максимальных 12. Как то боязно.
При этом на одном из фото в катоде установлен аж 150 Ом

Картинки.

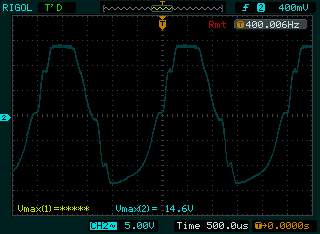

Не ладно что-то в датском королевстве...

Мастер 0,5, Гейн 0,5

Мастер 0.5 Гейн 3/4

Мастер 0.5 Гейн 4/4

Crypt · « **Ответ #64 :** Апреля 01, 2014, 20:55:09 »

Цитата: Алексей Ф от Апреля 01, 2014, 20:45:35

Т.е. на аноде первой 11,9 Вт, второй 11,5 Вт. При максимальных 12. Как то боязно.

Не поверишь, но VOX-ы с диким превышением и общим котодным роезистором живут.

История и пиндык в одном флаконе

Так что не переживай по поводу маленького запаса.

Алексей Ф · « **Ответ #65 :** Апреля 03, 2014, 20:11:28 »

Немного паял, немного бренчал...
Таки 220k в аноде первого каскада куда кошерней!
Появился характерный бархат в перегрузе и ушел неприятный сч призвук.

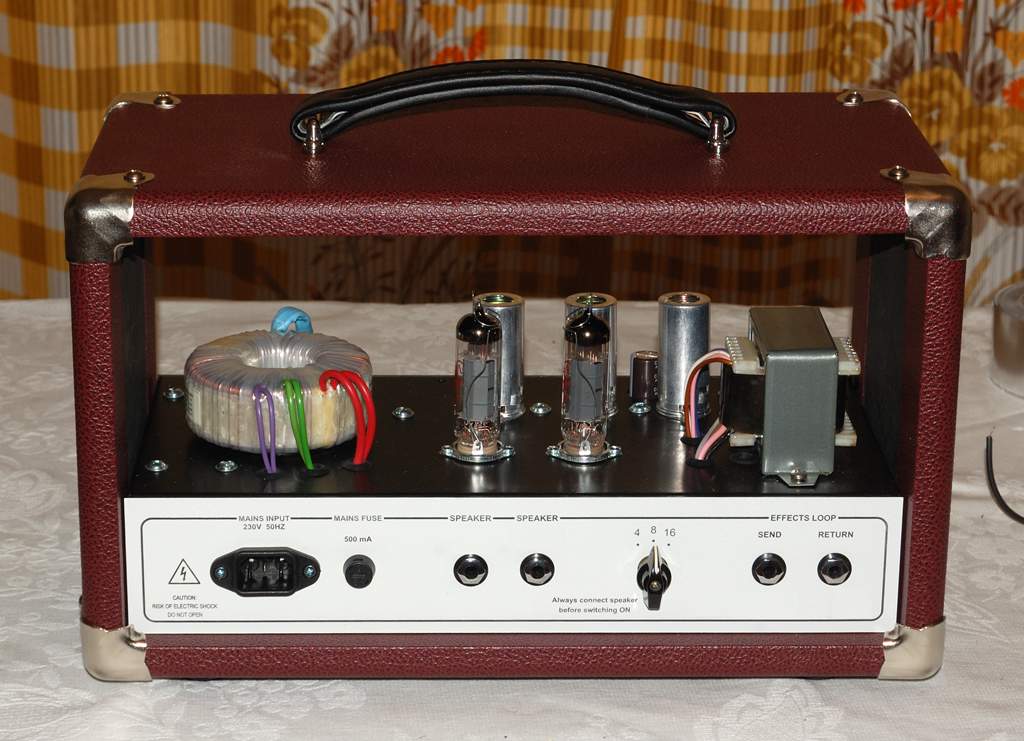

Малыш даже внешне симпатичней стал

.
Но все это на комнатной, нужно погонять (соседей) в выходные.

Итого, в сухом остатке - практически та же Каррера, но с PP на выходе и несколько измененными ТБ и петлей. Ещё питание иначе организовано, но это потестить нужно, есть разные варианты у Мартина.

Demonoid · « **Ответ #66 :** Апреля 04, 2014, 21:18:41 »

Цитата: Алексей Ф от Апреля 03, 2014, 20:11:28

Немного паял, немного бренчал...
Таки 220k в аноде первого каскада куда кошерней!
Появился характерный бархат в перегрузе и ушел неприятный сч призвук.
Малыш даже внешне симпатичней стал .
Но все это на комнатной, нужно погонять (соседей) в выходные.

Итого, в сухом остатке - практически та же Каррера, но с PP на выходе и несколько измененными ТБ и петлей. Ещё питание иначе организовано, но это потестить нужно, есть разные варианты у Мартина.

В варианте схемы с анодным резистором в 100 к после межкаскадного конденсатор резик идет на пот гейна а не на землю, т.е. Как в Арлекине а в варианте схемы с 220 к в аноде первого каскада после межкаскадного конденсатора резистор идет на землю (как в каррере). Плюс необходимо учитывать все сопутствующие "костыли" по вч которые подходят к тому или иному варианту схемы, а их существует два ранний и поздний. Я отрисовывал ранний на лейке и схеме (снятую с усилка собранного лично мартином) по которой кстати успешно собрал 2 усилка которые сейчас играют и радуют)) позже сделаю и поздний...

Алексей Вам огромный респект, отличный усил получился!

Алексей Ф · « **Ответ #67 :** Апреля 04, 2014, 21:53:22 »

Demonoid, спасибо за отзыв, и большущее спасибо за фоты! В который раз выручаете!
По совести говоря - я этот комбик уже собирал, звук оч понравился, только потестить не успел

В этой конкретной поделке 220k - очень на месте. Очень. И без шунта 100k первого пота гейна (я так и не понял зачем он там). Если есть возможность попробовать - рекомендую.

Сегодня заменил 2k2 на 1k в БП. Режимы выровнялись:
Л1 - 33,8мА
Ua-c1 - 335v

Л2 - 33,8мА
Ua-c2 - 335v

Ug2 - 326v

по 11,3 Вт на анодах, можно будет 150 в катод попробовать, нет под рукой.

11,9V на катоднике, итого примерно 22,5 Вт.

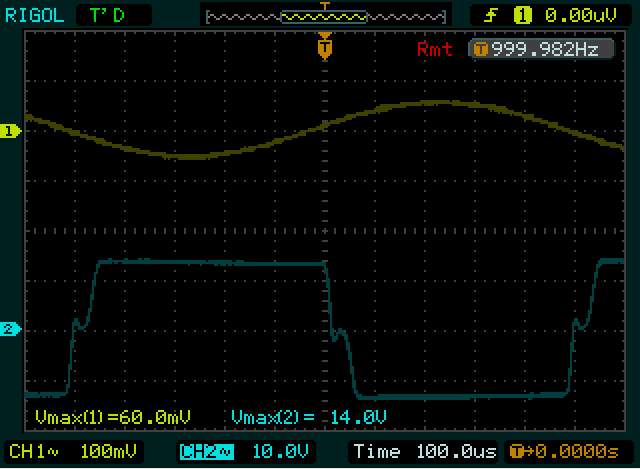

Синус выправился, ушла вторая (непонятно откуда) ступенька. Пропали безобразия на синусе при перегрузе.
Ступенька после 14V, практически одновременно с ограничением. Несколько напрягает.

Demonoid · « **Ответ #68 :** Апреля 05, 2014, 14:07:23 »

Цитата: Алексей Ф от Апреля 04, 2014, 21:53:22

Demonoid, спасибо за отзыв, и большущее спасибо за фоты! В который раз выручаете!
По совести говоря - я этот комбик уже собирал, звук оч понравился, только потестить не успел
В этой конкретной поделке 220k - очень на месте. Очень. И без шунта 100k первого пота гейна (я так и не понял зачем он там). Если есть возможность попробовать - рекомендую.

Сегодня заменил 2k2 на 1k в БП. Режимы выровнялись:
Л1 - 33,8мА
Ua-c1 - 335v

Л2 - 33,8мА
Ua-c2 - 335v

Ug2 - 326v

по 11,3 Вт на анодах, можно будет 150 в катод попробовать, нет под рукой.

11,9V на катоднике, итого примерно 22,5 Вт.

Синус выправился, ушла вторая (непонятно откуда) ступенька. Пропали безобразия на синусе при перегрузе.
Ступенька после 14V, практически одновременно с ограничением. Несколько напрягает.

Обязательно попробую

у меня недостроенная голова стоит хочу в нее харикейн затолкать, вот и попробую позднюю схематику.
Вам огромное спасибо за полезный опыт, и советы

Алексей Ф · « **Ответ #69 :** Апреля 05, 2014, 21:33:54 »

Ну-с, с электроникой закончил. Отчитываюсь.
В катод поставил 150 Ом. И цепочка в БП теперь выглядит так 1k - 10 k - 10k - 10k.

Л1 - 37,6 мА
Ua-c1 - 325v

Л2 - 38,0 мА
Ua-c2 - 325v

Ug2 - 320v

На первом аноде 12,22 Вт, на втором 12,35 Вт.

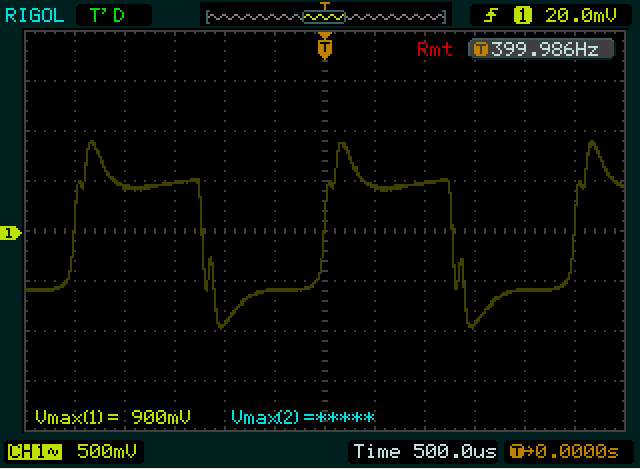

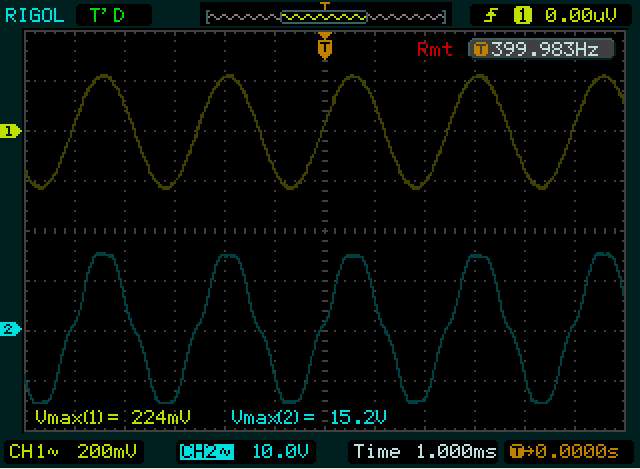

400Гц, в Return

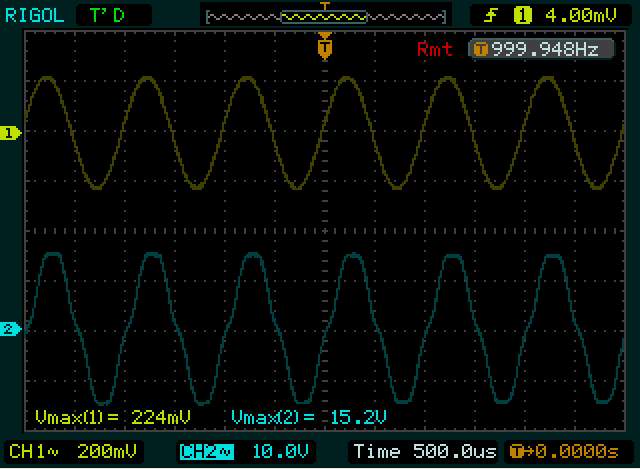

1000Гц, в Return

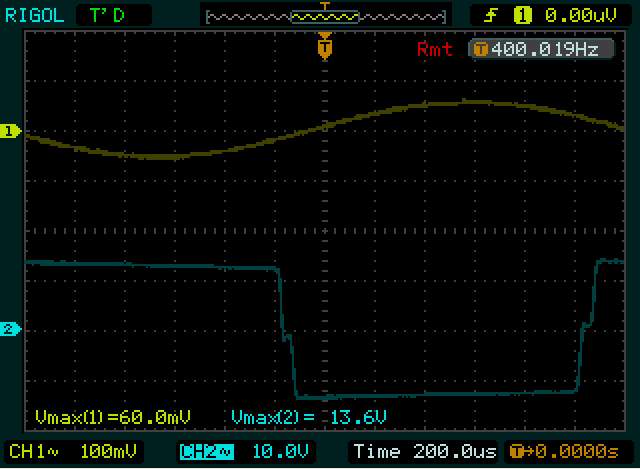

В гитарный вход, все на максимум

400Гц

1000Гц

Звук такой, что увеличивать катодный резистор очень не хочется.

Поэкспериментировал с ТБ. Убрал пару 470+220 и поставил 330, как в поздней версии. Не понравилось, и без того не самый глубокий ТБ (мягко говоря) совсем обмелел. Вернул назад.

Мясников · « **Ответ #70 :** Апреля 05, 2014, 21:37:13 »

друже, ты б нам заместо графиков WAVок бы накидал с разными режимами!)))

Алексей Ф · « **Ответ #71 :** Апреля 05, 2014, 21:47:45 »

Олег, пока поверь на слово

Свозил вечером музыкантам послушать, очень классно, мне нравится.

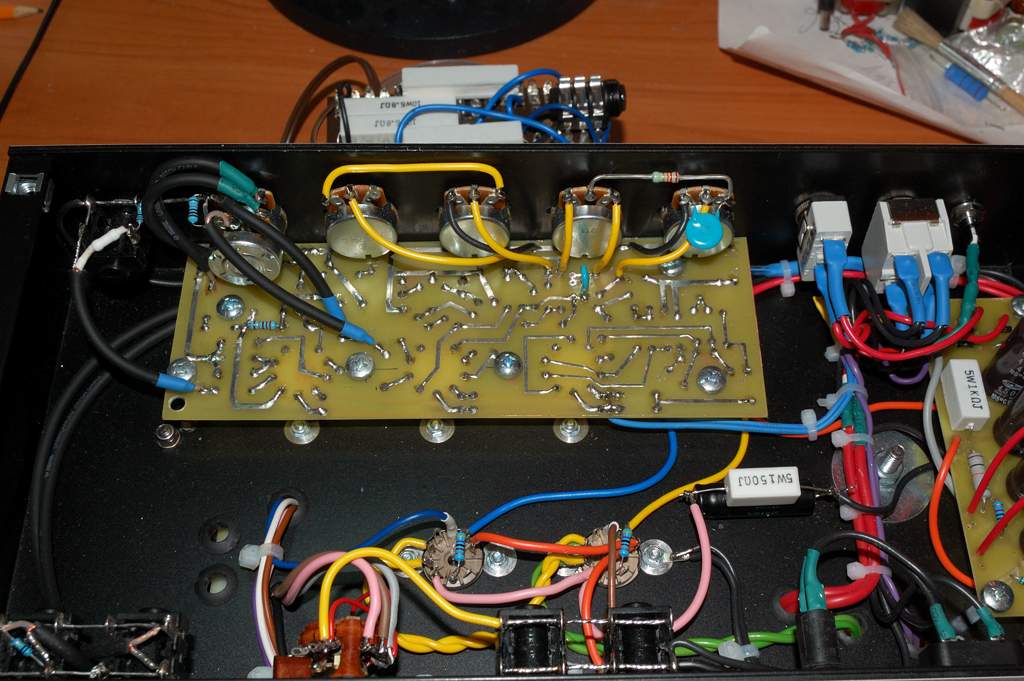

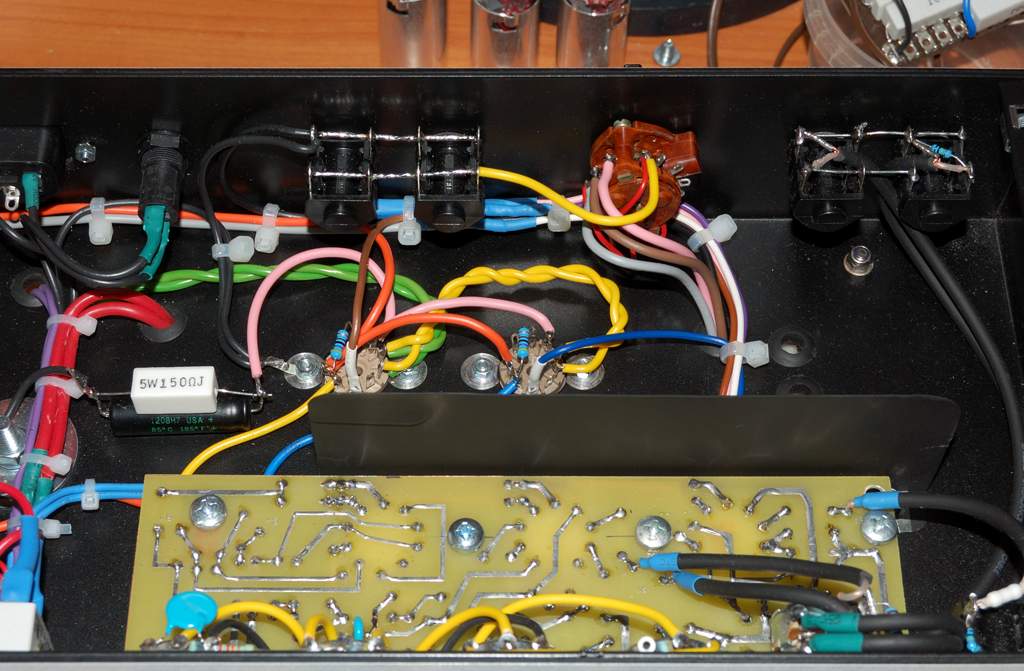

Подвальчик теперь выглядит так:

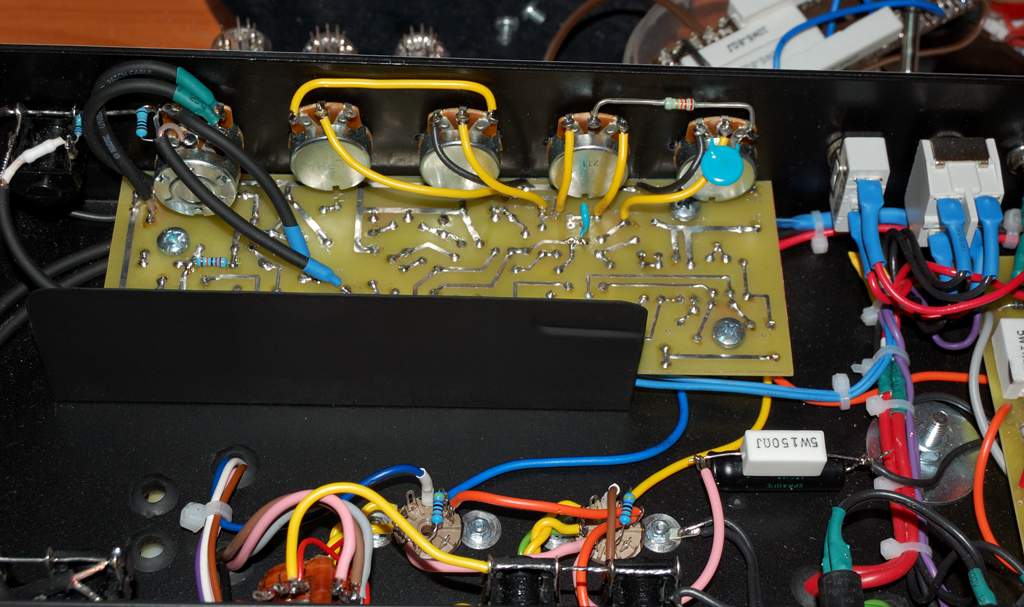

Вырезал и установил экран, теперь не заводится ни при каких условиях

Что осталось:
- Придумать нормальное расположение и крепление для катодной группы. На китайские сопли повесил первый и последний раз, думал временно прилепить - а получилось хрен отдерешь!
- Спиртиком пройтись и собрать начисто.
- Ну и поставить - то-ли решетки, то-ли (если не сложится с ними) зашить фанерой под черным толексом с пайпингом.

И, да, нужно где-то пару семплов нормально записать.

Crypt · « **Ответ #72 :** Апреля 05, 2014, 22:18:55 »

Цитата: Алексей Ф от Апреля 05, 2014, 21:47:45

- Спиртиком пройтись

Осторожнее, внутрь может затечь!

Тимон · « **Ответ #73 :** Апреля 06, 2014, 09:58:33 »

Цитата: Алексей Ф от Апреля 05, 2014, 21:47:45

- Придумать нормальное расположение и крепление для катодной группы. На китайские сопли повесил первый и последний раз, думал временно прилепить - а

Как-то не круто подогревать электролит катодным резюком, в конечном варианте я бы разнес их подальше. Можешь сделать простенькую платку для них и прикрутить ее на стоечки, все равно все на платах собрано.

AZG · « **Ответ #74 :** Апреля 06, 2014, 10:09:50 »

Тимон, 5 ватт - он даже до 60 градусов не нагреется.
