Квакушка по схеме Morley Pwa-II Wah
« : Февраля 08, 2013, 14:45:35 »

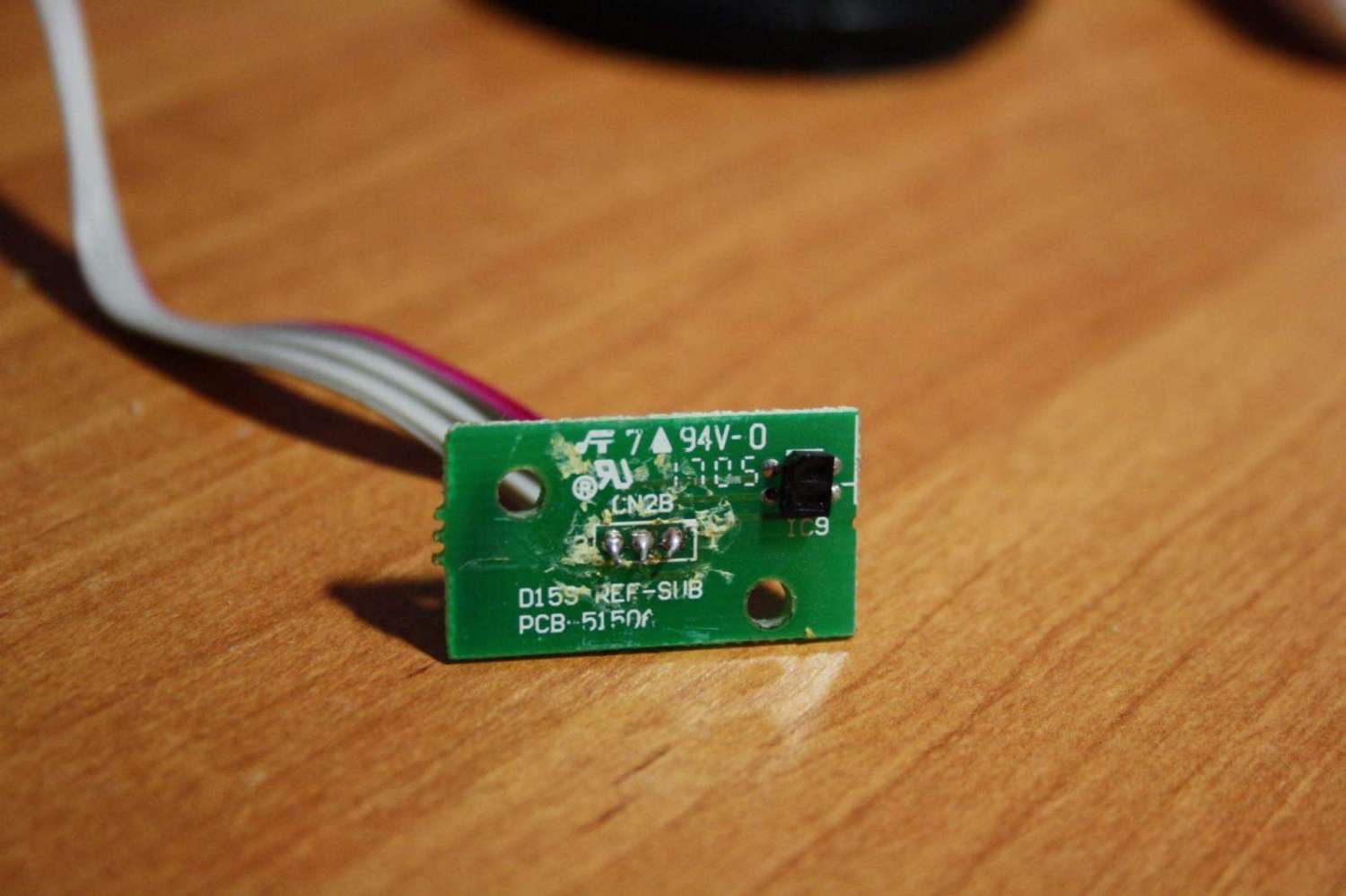

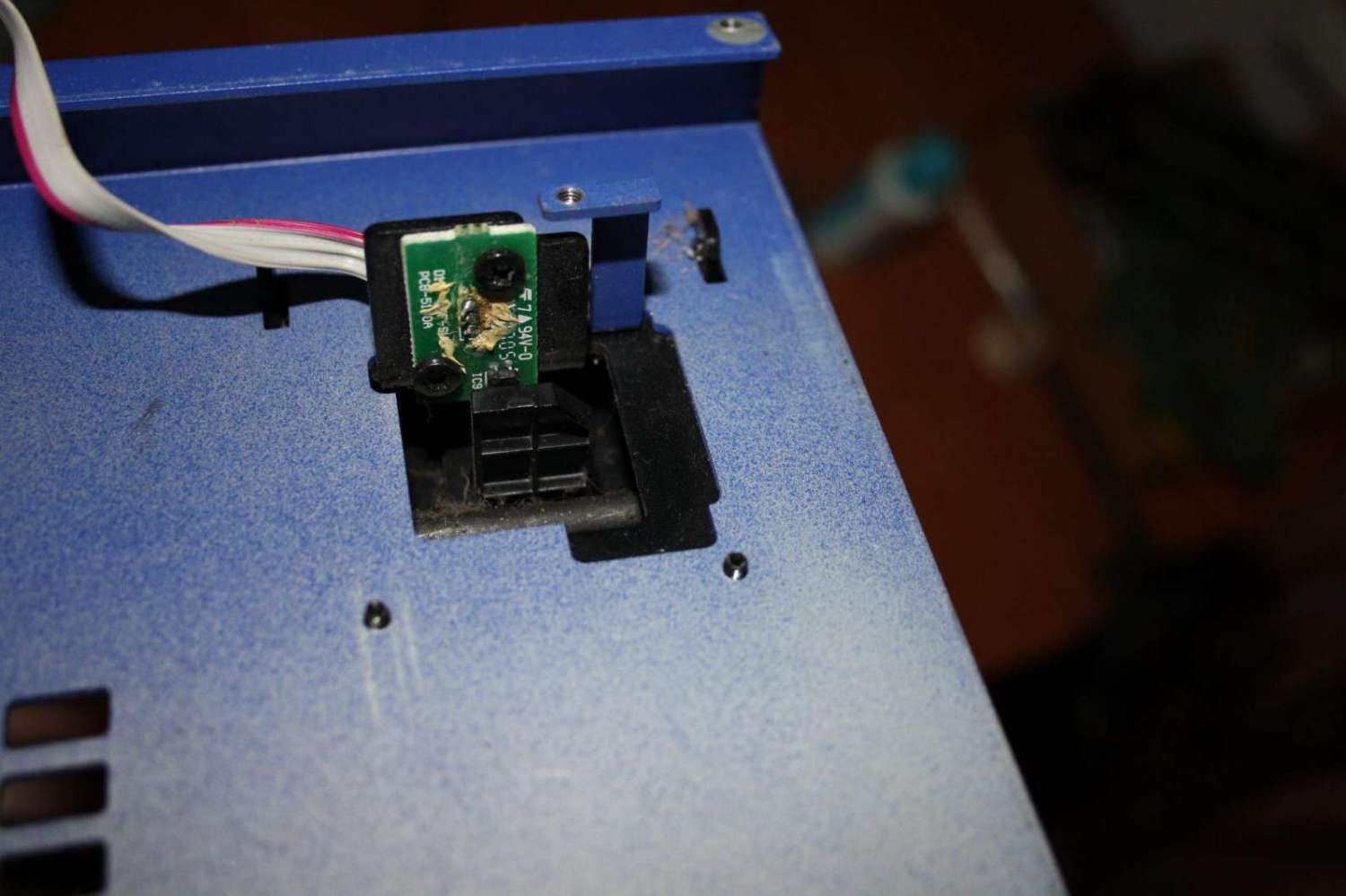

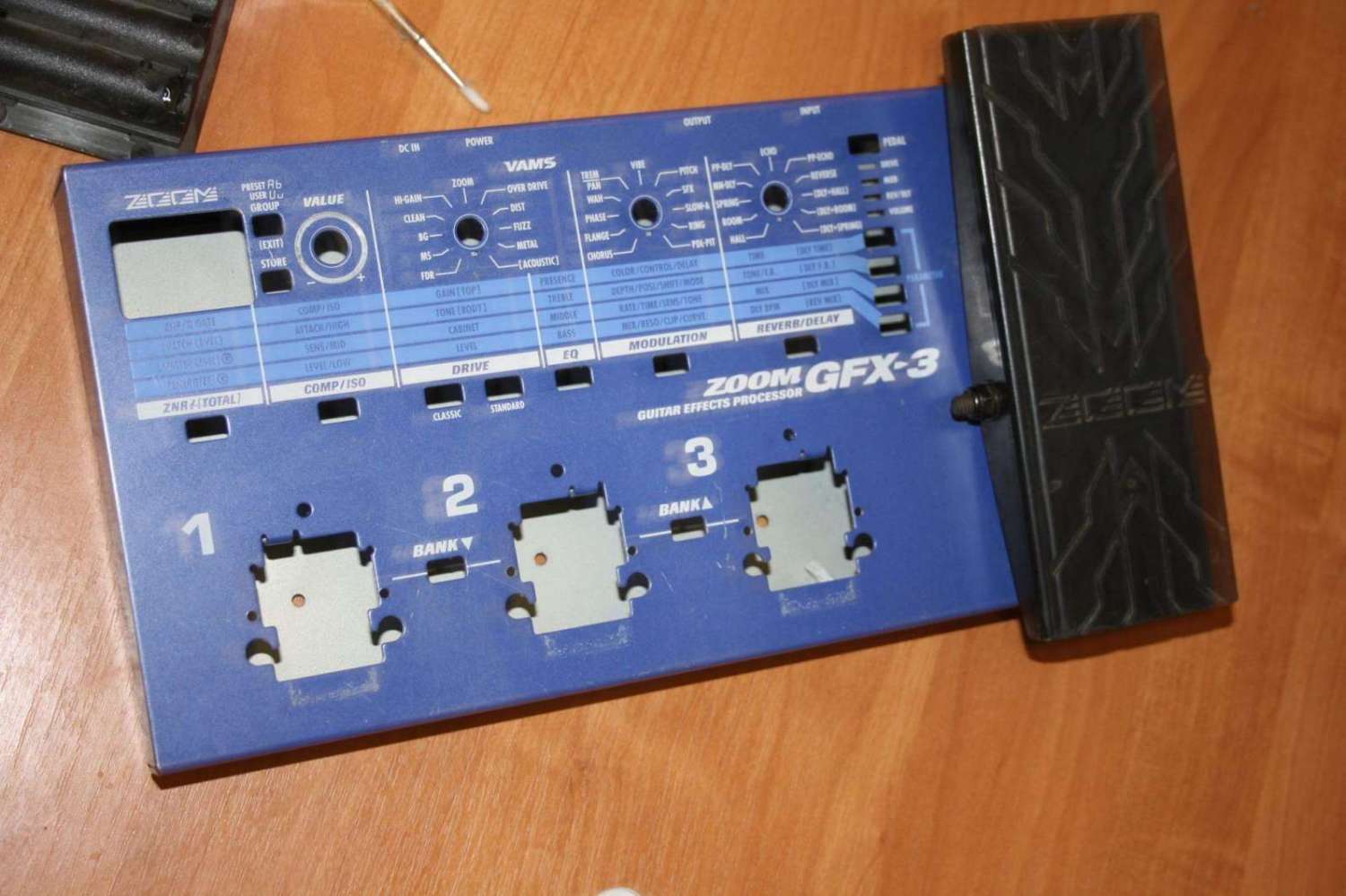

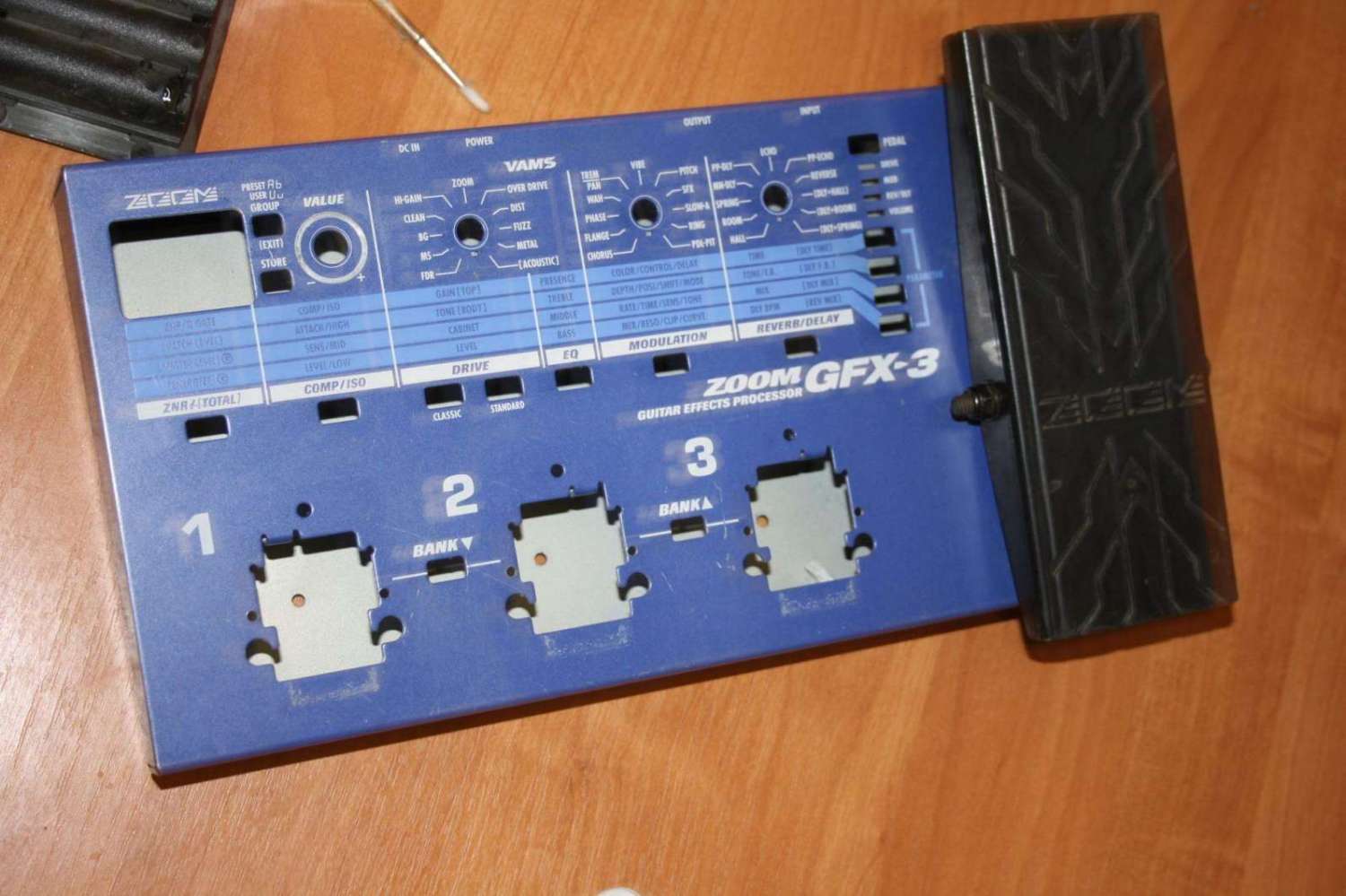

Есть корпус от проца. Решил замутить вместо него квакушку на микрухе. Так вот проблема в том что никак не пойму что в педали стоит за сопротивление, вроде и оптика, вроде и нет. Сразу скажу что опыта большого нет, буду благодарен за любую помощь.
« Последнее редактирование: Февраля 08, 2013, 14:50:52 от Pavel Redkin »

Оффлайн Dying Fetus

  • Moderator
  • *****
  • Сообщений: 10315
  • DIYng Fetus
    • http://cathar.ru
Re: Квакушка по схеме Morley Pwa-II Wah
« Ответ #1 : Февраля 08, 2013, 14:52:44 »
Pavel Redkin, кажется мне, что там оптопара стоит

Оффлайн JBB

  • Эксперт
  • *****
  • Сообщений: 1302
  • Device Maker
    • DIY Marshall
Re: Квакушка по схеме Morley Pwa-II Wah
« Ответ #2 : Февраля 08, 2013, 15:26:16 »

Оффлайн Pavel Redkin Автор темы

  • Новичок
  • *
  • Сообщений: 9
  • GuitarPlayer.Ru fan!
Re: Квакушка по схеме Morley Pwa-II Wah
« Ответ #3 : Февраля 08, 2013, 15:56:50 »
Цитата: JBB от Февраля 08, 2013, 15:26:16
http://postimg.cc/image/mabezrkmz/full/


Это Morley Pwa-II Wah? Чёт я на схеме не видел индуктивности ???

Оффлайн NektoS

  • Эксперт
  • *****
  • Сообщений: 1619
Re: Квакушка по схеме Morley Pwa-II Wah
« Ответ #4 : Февраля 08, 2013, 16:02:21 »
Так она и есть без индуктора.

Оффлайн Pavel Redkin Автор темы

  • Новичок
  • *
  • Сообщений: 9
  • GuitarPlayer.Ru fan!
Re: Квакушка по схеме Morley Pwa-II Wah
« Ответ #5 : Февраля 08, 2013, 16:10:25 »
Цитата: Dying Fetus от Февраля 08, 2013, 14:52:44
Pavel Redkin, кажется мне, что там оптопара стоит
Я тоже к этому склоняюсь, осталось определить как её запитать и подключить :)

... и добавил:

Цитата: NektoS от Февраля 08, 2013, 16:02:21
Так она и есть без индуктора.
Простите за глупый вопрос :rolleyes: А где на схеме L1,L2,L3,LDR1? В описании они есть а на схеме нету.
« Последнее редактирование: Февраля 08, 2013, 16:22:31 от Pavel Redkin »

Оффлайн NektoS

  • Эксперт
  • *****
  • Сообщений: 1619
Re: Квакушка по схеме Morley Pwa-II Wah
« Ответ #6 : Февраля 08, 2013, 20:11:25 »
Pavel Redkin, LDR (дословно - светозависимый резистор, или по-нашему  фоторезистор) на схеме действительно один (LDR3), а как там организовано его освещение/затемнение нужно спросить, пожалуй, у владельцев. Вот, надеюсь, полезная ссылка
https://sites.google.com/site/flofxdiy/optocouplers-measurements.
