Автор Тема: Ламповая голова из Сириус 311  (Прочитано 19286 раз)

0 Пользователей и 1 Гость просматривают эту тему.

Оффлайн Алексей Никипелов Автор темы

  • Новичок
  • *
  • Сообщений: 18
  • GuitarPlayer.Ru fan!
Ламповая голова из Сириус 311
« : Августа 23, 2013, 09:31:55 »
Наболевшая тема. Предупреждаю, если тема будет закрыта, то не баньте, а направьте меня в нужное русло)  :pozor:

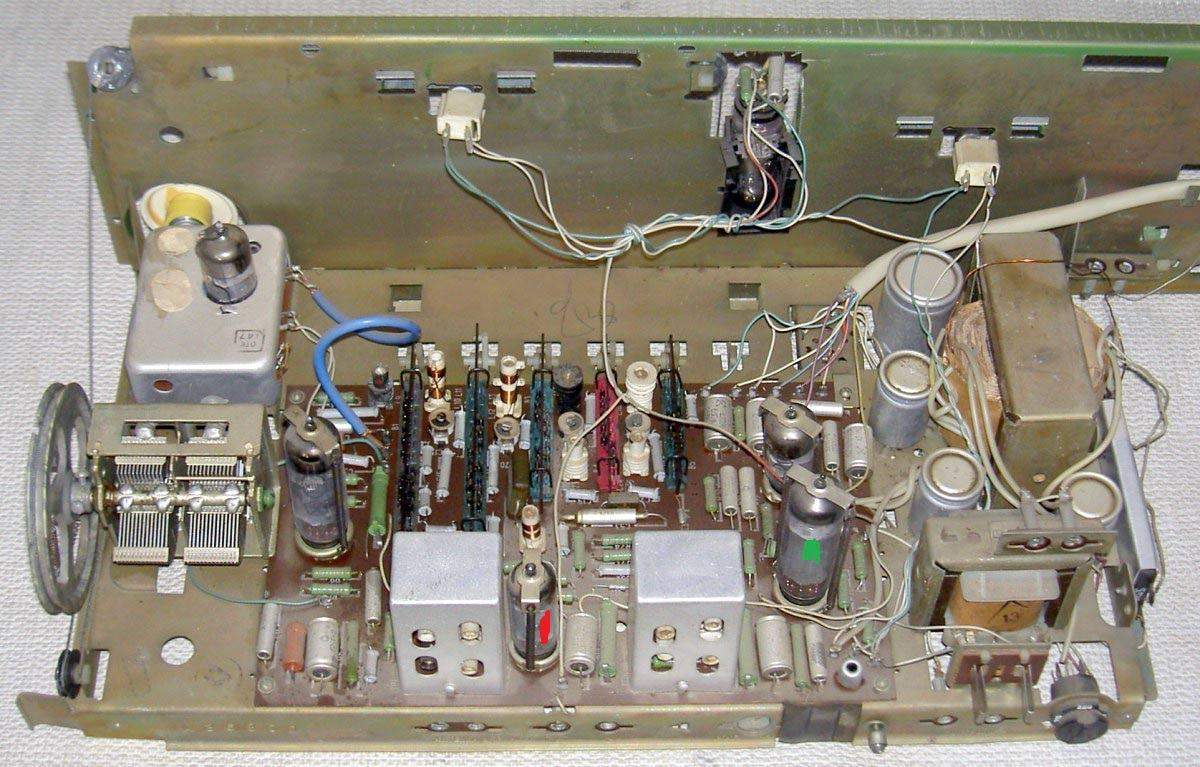

Всегда играл через Риг, а тут захотелось собрать что-то свое! Есть материалы, для корпуса, специальная ткань, сетка и т.д. В гараже нашел сириус 311 и подумал из него собрать усилитель! Включил в сеть и услышал звук, радион он не ловил, хотя может это был звук радио, всмысле жужание старых трансформаторов! Звук появляется через 5-6 сек когда включаешь в сеть, но заметив в внутри не хватает одной лампы (пометка красная) а другая лампа греется и пахнет паленым запахом, точней запах идет от стекла лампы, этот запох напоминает когда включаешь светильник где стоит лампа накаливания (метка зеленная)
Поэтому незнаю почему она так греется, но я отключил от греха! Крутил ручки громкости, тона, баса, все норм работает!
Так что с лампами помогите.
Цель почистить, а то жутко грязный, поменять проводку на нормальную и может лампы, только незнаю сколько такие ламп стоят, так же подскажите что л.ишнее открутить от платы, а то вес лишний, радио не нужно это явно! Вообще мне нужен чистый звук, что бы громкость, вч и нч было, а так у меня есть педалька. Хотелось бы сделать больше крутилок, но думаю не удастся)

... и добавил:

Да кстати, лампы остальные снял, протер и на место поставил, вроде работают. Имею еще запасные лампы, только нету той которой надо, если что проверю их!

Оффлайн levsha-kzn

  • Ветеран форума
  • ******
  • Сообщений: 5927
    • http://vk.com/levsha_kzn
Re: Ламповая голова из Сириус 311
« Ответ #1 : Августа 23, 2013, 18:17:52 »
Играй во вход внешнего источника. Это даже не Ригонда....

Оффлайн плюшкин

  • Завсегдатай
  • ***
  • Сообщений: 334
Re: Ламповая голова из Сириус 311
« Ответ #2 : Августа 23, 2013, 19:15:06 »
 красная 6к4п, она тебе не надо, как и ещё две, которые левее, можешь выкинуть. Зелёная даёт мощу - 6п14п, страшно калится, но это нормально, рядом 6н2п, эти две и дают тёплый ламповый звук))
 Шасси и плату, в принципе, можно прям болгаркой аккуратно распилить по пятому, слева, переключателю.

« Последнее редактирование: Августа 23, 2013, 19:24:36 от плюшкин »

Оффлайн Алексей Никипелов Автор темы

  • Новичок
  • *
  • Сообщений: 18
  • GuitarPlayer.Ru fan!
Re: Ламповая голова из Сириус 311
« Ответ #3 : Августа 23, 2013, 21:45:51 »
Играй во вход внешнего источника. Это даже не Ригонда....
Ты имеешь ввиду втыкать в гнездо от читающей головки?

... и добавил:

красная 6к4п, она тебе не надо, как и ещё две, которые левее, можешь выкинуть. Зелёная даёт мощу - 6п14п, страшно калится, но это нормально, рядом 6н2п, эти две и дают тёплый ламповый звук))
 Шасси и плату, в принципе, можно прям болгаркой аккуратно распилить по пятому, слева, переключателю.

Значит усилок получится 2 ламповый) Значит те лампы смело можно снимать? Да все лампы горят, значит работают норм? Втыкаю гитару в разъем иглы, так??

... и добавил:

А что делать с лампой в самом верху?
« Последнее редактирование: Августа 23, 2013, 21:52:38 от Алексей Никипелов »

Оффлайн Владимир Кейльман

  • Новичок
  • *
  • Сообщений: 2
  • GuitarPlayer.Ru fan!
Re: Ламповая голова из Сириус 311
« Ответ #4 : Августа 23, 2013, 23:08:56 »
1
« Последнее редактирование: Сентября 03, 2013, 20:08:54 от Владимир Кейльман »

Оффлайн Алексей Никипелов Автор темы

  • Новичок
  • *
  • Сообщений: 18
  • GuitarPlayer.Ru fan!
Re: Ламповая голова из Сириус 311
« Ответ #5 : Августа 24, 2013, 08:38:49 »
Сегодня попробую получить звук, если что будут вопросы, ждите! Насчет нагрева лампы, чет я очкую!

Оффлайн Them

  • Живу на форуме
  • *******
  • Сообщений: 14906
    • Inhalath
Re: Ламповая голова из Сириус 311
« Ответ #6 : Августа 24, 2013, 08:42:48 »
Наболевшая тема. Предупреждаю, если тема будет закрыта, то не баньте, а направьте меня в нужное русло)
ну, банить то никто тебя не будет, но с разделом ты немного ошибся. craft guitars именно по вопросам пилы и рубанка, а усилки собирают в обычном крафте

https://guitarplayer.ru/index.php?board=28.0

и там кстати очень часто мусолят тему "бомжечамп из старого радио", поищи темы.

Оффлайн Алексей Никипелов Автор темы

  • Новичок
  • *
  • Сообщений: 18
  • GuitarPlayer.Ru fan!
Re: Ламповая голова из Сириус 311
« Ответ #7 : Августа 24, 2013, 09:06:46 »
ну, банить то никто тебя не будет, но с разделом ты немного ошибся. craft guitars именно по вопросам пилы и рубанка, а усилки собирают в обычном крафте

https://guitarplayer.ru/index.php?board=28.0

и там кстати очень часто мусолят тему "бомжечамп из старого радио", поищи темы.
перенесите мою тему, в нужно мрусло, буду солидарен!

Оффлайн плюшкин

  • Завсегдатай
  • ***
  • Сообщений: 334
Re: Ламповая голова из Сириус 311
« Ответ #8 : Августа 24, 2013, 09:24:14 »
Алексей Никипелов, верхнюю лампу 6е1п можно оставить, подключить её к унчику, будет винтажно показывать уровень звука, пацаны офигеют!)) остальные не применяются в звукоусилении, закинь в самый дальний угол, вместе с обрезанным шасси и платой. Вход УНЧ скорее всего в ближнем правом углу платы, вертикальный разьёмчик., а на задней стенке - слева-направо: симмтричная антенна УКВ; антенна ДВ-СВ-КВ, земля; свободное круглое отверстие куда можно поставить входной стандартный разьём; выход.
Вполне серьёзно - всё что левее этого пустого отверстия можно смело отрезать.

Оффлайн Алексей Никипелов Автор темы

  • Новичок
  • *
  • Сообщений: 18
  • GuitarPlayer.Ru fan!
Re: Ламповая голова из Сириус 311
« Ответ #9 : Августа 24, 2013, 11:03:26 »
Алексей Никипелов, верхнюю лампу 6е1п можно оставить, подключить её к унчику, будет винтажно показывать уровень звука, пацаны офигеют!)) остальные не применяются в звукоусилении, закинь в самый дальний угол, вместе с обрезанным шасси и платой. Вход УНЧ скорее всего в ближнем правом углу платы, вертикальный разьёмчик., а на задней стенке - слева-направо: симмтричная антенна УКВ; антенна ДВ-СВ-КВ, земля; свободное круглое отверстие куда можно поставить входной стандартный разьём; выход.
Вполне серьёзно - всё что левее этого пустого отверстия можно смело отрезать.
в нижнем правом углу разъем для подключение  головки пластинки, если не сложно, то разметь мне про разъем который ты говорил, а то я хреново понимаю в этом и в частях платы, паяльник умею держать, но что именно переделывать плохо понимаю, методом тыка тоже не вариант! А про ту верхнюю лампу, что за уровень звука она даст?

... и добавил:

везет тебе
Чувак!Ты гений!я блин парюсь с усилками,строгаю ящики (см.фото)с деревянным транзисторным звуком,


друг Тёма покупает задорого ламповые примочки сс-20 (с лампой 6Н2П внутри),и при этом буквально топчусь по двум радиолам кантата204.кароче с меня пузырь!
у тебя верхняя лампа это индикатор настройки на станцию 6Е1П либо 6Е3П.ее тоже сболгарь.с динамика через 100 омник сделай выход на уши,он же на внешний усел.звук будет обалденный.
, а я кантанту тупо раздолбал, теперь жалею об этом, зато какая громкая была!
« Последнее редактирование: Августа 24, 2013, 12:30:04 от Алексей Никипелов »

Оффлайн плюшкин

  • Завсегдатай
  • ***
  • Сообщений: 334
Re: Ламповая голова из Сириус 311
« Ответ #10 : Августа 24, 2013, 19:15:56 »
Алексей Никипелов, включай гитар вместо головки. на задней стенке шасси есть отверстие неиспользуемое,  которое чуть левее резинки,туда можно поставить гитарный разьём и перепаять провода с того разьёма, что в правом углу, для головки, поскольку он нестандартный и неудобный.
верхняя лампа, посмотри - 6е1п, просто индикаторная, погугли и почитай что и как. она у тебя спереди светится зелёным цветом?если светится - оставь на потом её подключение, она будет красиво моргать при игре, вызывая приятные ассоциации у радиолюбителей старшего поколения))

Оффлайн Алексей Никипелов Автор темы

  • Новичок
  • *
  • Сообщений: 18
  • GuitarPlayer.Ru fan!
Re: Ламповая голова из Сириус 311
« Ответ #11 : Августа 24, 2013, 21:19:48 »
Да вот и облом пришол, выдернул с проводами 2 штуки которые за радио отвечают и лампу снял левую, оставил 3 лампы которые ты просил! Но теперь ничего не пашет, незнаю почему, возможно при разборке, когда шасси вытаскивал повредились лампы, но ничего теперь не работает, да и сам по себе приемник жутко старый и плата старая, но буду стараться что либо сделать, если не получиться, то буду копить деньги на детали для сборки норм преампа, либо искать другой приемник, если норм найду или попробую продать и купить норм комб, ну или воротить его, хотя я не поник в депресию, потому что у меня на ходу много знаний приходит! :)

Оффлайн steeler1889

  • Частый посетитель
  • **
  • Сообщений: 246
  • РОК НА ВЕКА !!!
Re: Ламповая голова из Сириус 311
« Ответ #12 : Августа 25, 2013, 06:14:22 »
  Не совсем гут.что все на одной плате. Смотри все от входного гнезда "магнитфон" . Лампа-индикатор тебе и на той не здалассь. 6Н2П и 6П14 -Это твое. Проверь разъем на диеамик и провода на питание.

« Последнее редактирование: Августа 25, 2013, 06:24:16 от steeler1889 »

Оффлайн Алексей Никипелов Автор темы

  • Новичок
  • *
  • Сообщений: 18
  • GuitarPlayer.Ru fan!
Re: Ламповая голова из Сириус 311
« Ответ #13 : Августа 25, 2013, 08:12:18 »
Спасиб канеш, но я так и не понимаю почему приемник перестал работать, сегодня пастараюсь еще проверить, да и сниму наверно ту лампу, пока на время! Вот лампы проверить нечем на работу, поэтому не знаю мож и лампы повредились когда шасси снимал, да и снимал я стряской некоторые шурупы заржавели и пришлось силой выдерать

... и добавил:

Еще у меня есть лампа 6п14п но незнаю рабочая или нет, точней запасная лампа!

... и добавил:

Ура лампы загорелись!) Значит шнур у меня с предохранителем, естественно он крякнул,  его снял и поставил без предохранителя, но ничего не работает, ушел за бутером, прихожу и увидел что все лампы загорелись! Значит сейчас все норм, но только не со звуком! Шепенье из динамика идет, но если нажать кнопку со знаком кругляшок и палочка режет круг справа, то появляется небольшой фон, когда отключаешься то прет небольшое шепенье! + провод нахрен отвалился полностью и от гнезда входа и где крепится на плате, придется паять, но я не про вход иглы, а про вход иглы, то там все ржаво, завтра буду отдельно вход перепаивать, а то все ржаво и может не контачет! Но лампа бп14п нехило греется, палец легко обжечь можно! Поэтому ребят если не лень помогайте мне нубу в этом деле) И про лампы где тут почитать можно, просто некоторые тонкости не знаю, может они и горят но не работают. Да кстати, бп14п еще и синим горит)
« Последнее редактирование: Августа 25, 2013, 19:33:56 от Алексей Никипелов »

Оффлайн Dying Fetus

  • Moderator
  • *****
  • Сообщений: 10310
  • DIYng Fetus
    • http://cathar.ru
Re: Ламповая голова из Сириус 311
« Ответ #14 : Августа 25, 2013, 21:36:24 »
Алексей Никипелов, ты лампочки накаливания трогаешь в люстре? вот и эти не трогай.
