Спасибо! Если фпихну эту цепочку в кп хтс,  то проявится ли эти квадратики ? Чешется попробовать

Spero_In_Inteligo, Половину схемы можно между гнезд. Плюс можно добавить реле байпаса если это надо. И т.д. и т.п.

2 канала + петля на футсвитч, это какой-то контроллер дополнительно собирать ?
Интерес академический. В маленьком ампе(текущем), думаю это будет уже излишним.

surfin bird, пробуй, никаких проблем.

Фпихнул  оос цепочку  и 10мкф  к катодному 1ком, 1:1 как на схеме, но все через  тумблеры. Сильно упал КУ  каскада,  + сейчас под рукой палка с активными звучками конца 80хх, с характерным шипениеми, и, ощущение такое, будто включили шумодав. Изменений в характере звука не почуял, возможно надоть ослаблять оос, менять номиналы ее элементоф

... и добавил:

Соррян, дебил фсе сделал 1:1 как не на схеме - 4н7 с 4м7 местами перепутал    Ша, по-бырому исправит, пока санитароф нет.

При активации цепочки звук становится более шершавым штоли.. но сие проявление крайне слабо/ничтожно выражено,   шо делать, уменьшать 4н7 ?

Поочередно уменьшал в 2-5 раз 4м7 и 1м, при этом отключая/подключая и уменьшая в 2 раза  4н7. В результате вернул все номиналы цепочки к исходным. 100н  увеличивал в 2 раза - ни какого изменения  не почуял.

Фцелом работу цепочки в купе с  катодным капом 10мкф поциент оценил положительно, она, как бы немного сушит/подчищает  " липкую подливку между зЯрном" ,  малость придавая выразительности.

Вместе с этим, немного растет шипение ( подозреваю, это связано с количеством "обгонных" в xtc ) , уместно ли будет компенсировать его притяжкой сетки V4.1 к земле посредством 100-200пф ?

Фцелом работу цепочки в купе с  катодным капом 10мкф поциент оценил положительно. Вместе с этим, немного растет шипение

Пациенту предписано перейти от эмоциональных методов диагностики к инструментальным.
Это позволит значительно точнее поставить правильный диагноз и выбрать верную стратегию лечения.

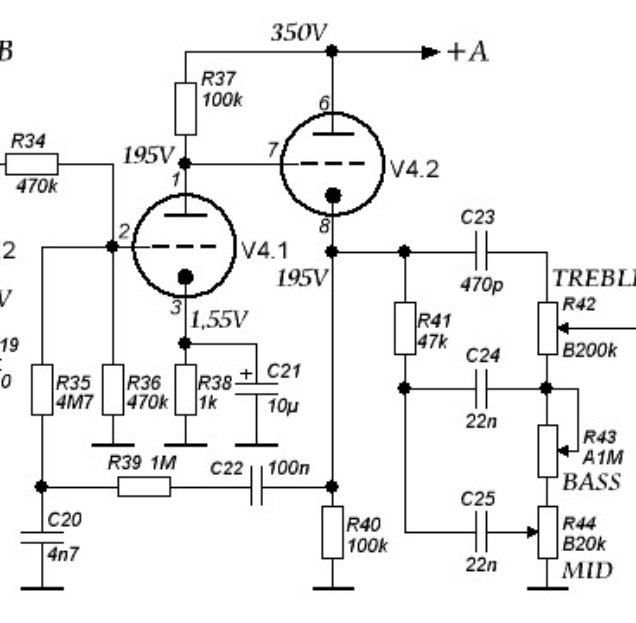

Рекомендуется оторвать левый вывод R34 от схемы и подавать на него синус 100/1000/10000 Гц с уровнем не более 1 Вольта, внимательно контролируя результат на верхнем выводе R40 и сравнивая его с исходным вариантом без цепочки, для чего включить в разрыв её микровыключатель.
Полученные 6 значений дадут необходимую пищу для размышлений, а использованный метод анализа безусловно пригодится в дальнейшем

2Geezer

О!, энта имхо крайне интригующая часть лечения, по ряду сугубо медицинских причин, к сожалению, невозможна, в настоящий период страданий больного. Пока шо лечение проводится пещерными методами, посредством касторки и клизмы от AZG, конденсаторов от созо, кабелей от эвиденс, динамиков от eminencе и evm ,  музейного кастомжопного суперстрата, а так же методом лобового сравнения с имеющимися под рукой усями от месы и вим.

Принял цитромонину, поиграл еще, на менее больную голову, отметил шо  эта цепочка добавляет звукам не только четкости, но и искристости,  даже при отключенном катодном 10мкф .,  в этом случае,  шипелка конечно же не увеличивается.. Короче, поциент, оставляет данный ништяк в макете, хорошо зашел!

2 AZG Еще раз большое спасибо за касторку!

Зачем контроллер? Там все предельно просто реализуется. Смотри мой СРТ2 например.

Ага, въехал. Спасибо) Я мыслил категориями как сделано (ну, спроектировано ) сейчас у меня - в FS заведен только "минус"(что, кстати, видится мне довольно безопасным).

А если 2 сущности(уровень гейна и петля) нужно переключать - то нужно вести + и -. Либо без индикации делать (впрочем если есть свободная группа на удобном по расположению реле, светодиод чистого можно зажечь через нее).

Кстати, а есть какой-то стандарт по распайкам FS? чтобы сделать универсально с пром.изделиями.
