22-23мм диаметр дешевых черных.

1 Берется похожей формы пюзирек, к примеру, в нем размещаются "мама с папой", пустоты заливаются, при желании можно даже металические гайки ( под винты фланца) разместить в пюзирке, перед заливкой

2 Гайки (или фтулки  или скобы/уголки/ушки) под винты фланца тупо намертво приклеиваются к корпусу переходника, или на корпус переходника одевается трубка( кольцо, фланец ),  позволяющая разместить и зафиксировать винты фланца ???
« Последнее редактирование: Октября 29, 2021, 20:48:07 от surfin bird »

Оффлайн Spero_In_Inteligo

  • Ветеран форума
  • ******
  • Сообщений: 6089
  • Репутация: +645/-10
  • к.т.н., программист, музыкант и фотограф, паяльщеГ
Re: Ламповое усиление, делимся полезной информацией.
« Ответ #1171 : Октября 29, 2021, 20:25:50 »
Цитата: surfin bird от Октября 29, 2021, 20:15:56
22-23мм диаметр дешевых черных.

1 Береться похожей формы пюзирек, к примеру, в нем размещаются "мама с папой", пустоты заливаются, при желании можно даже металические гайки ( под винты фланца) разместить в пюзирке, перед заливкой

2 "Гайки" под винты фланца тупо намертво приклеиваются к корпусу переходника

да так-то можно придумать много. вплоть до напечатать/фрезернуть... Но сильно уж в "рукоделие" такое не хочется погружаться. Идея простая, и реализация должна быть простой.

Можно попросить черный адаптер измерить, по диаметру? :rolleyes:

Оффлайн surfin bird

  • Эксперт
  • *****
  • Сообщений: 2637
  • Репутация: +470/-4
  • Поциент из Масквы
    • Surfin Bird
Re: Ламповое усиление, делимся полезной информацией.
« Ответ #1172 : Октября 29, 2021, 20:34:45 »
Да, измерил, см предыдущий пост

... и добавил:

Цитата: Spero_In_Inteligo от Октября 29, 2021, 20:25:50
. Идея простая, и реализация должна быть простой.

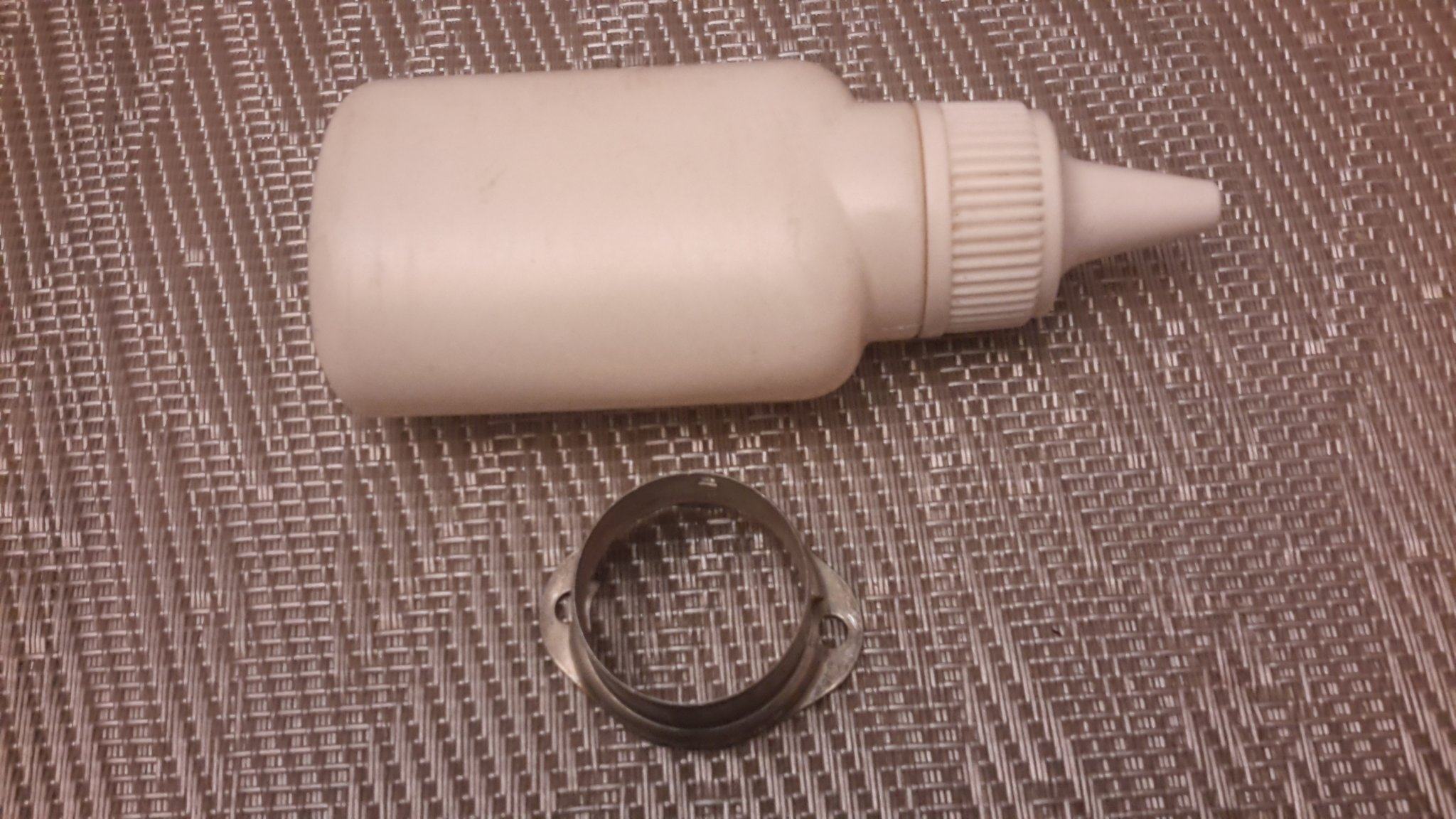

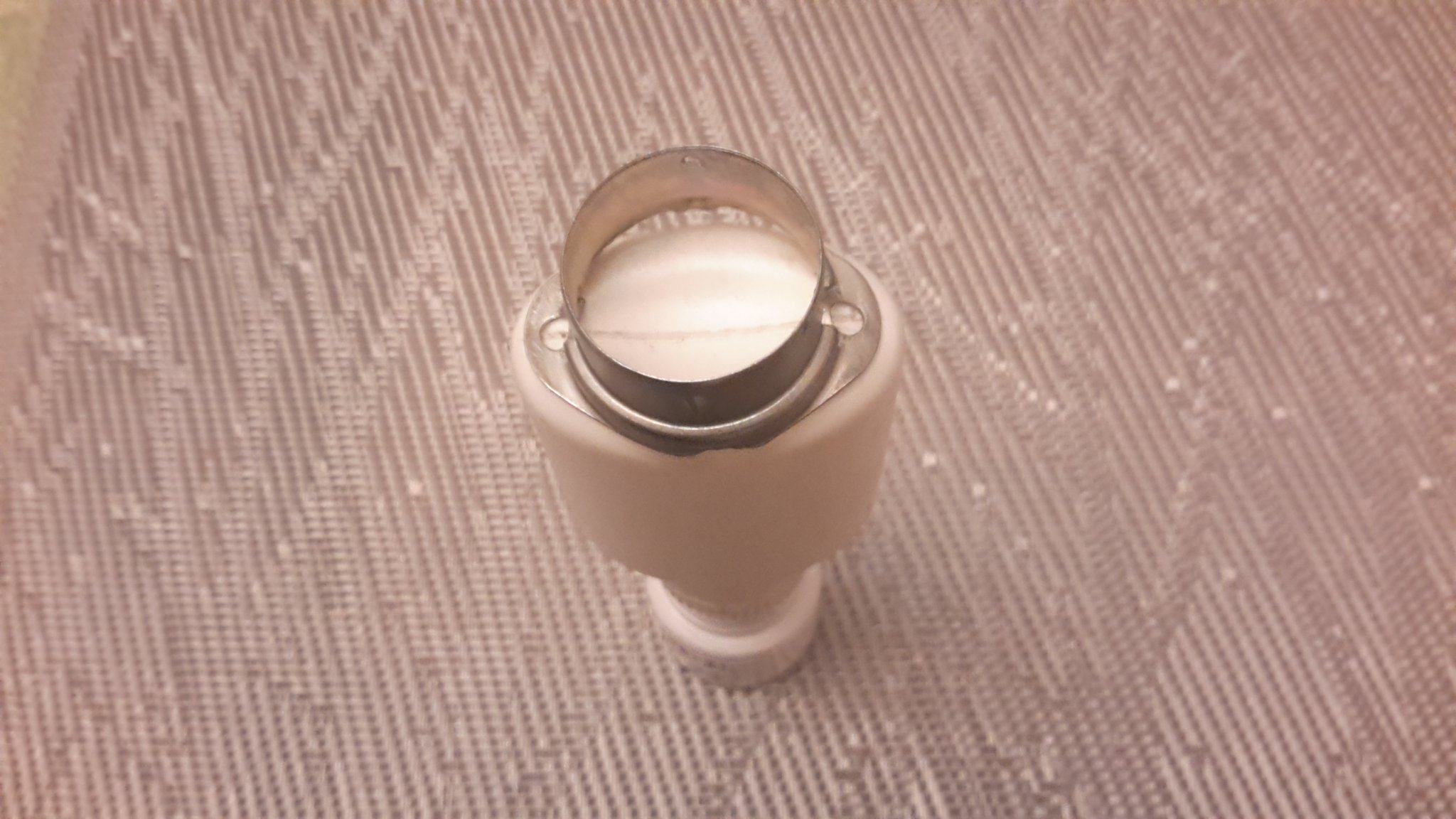

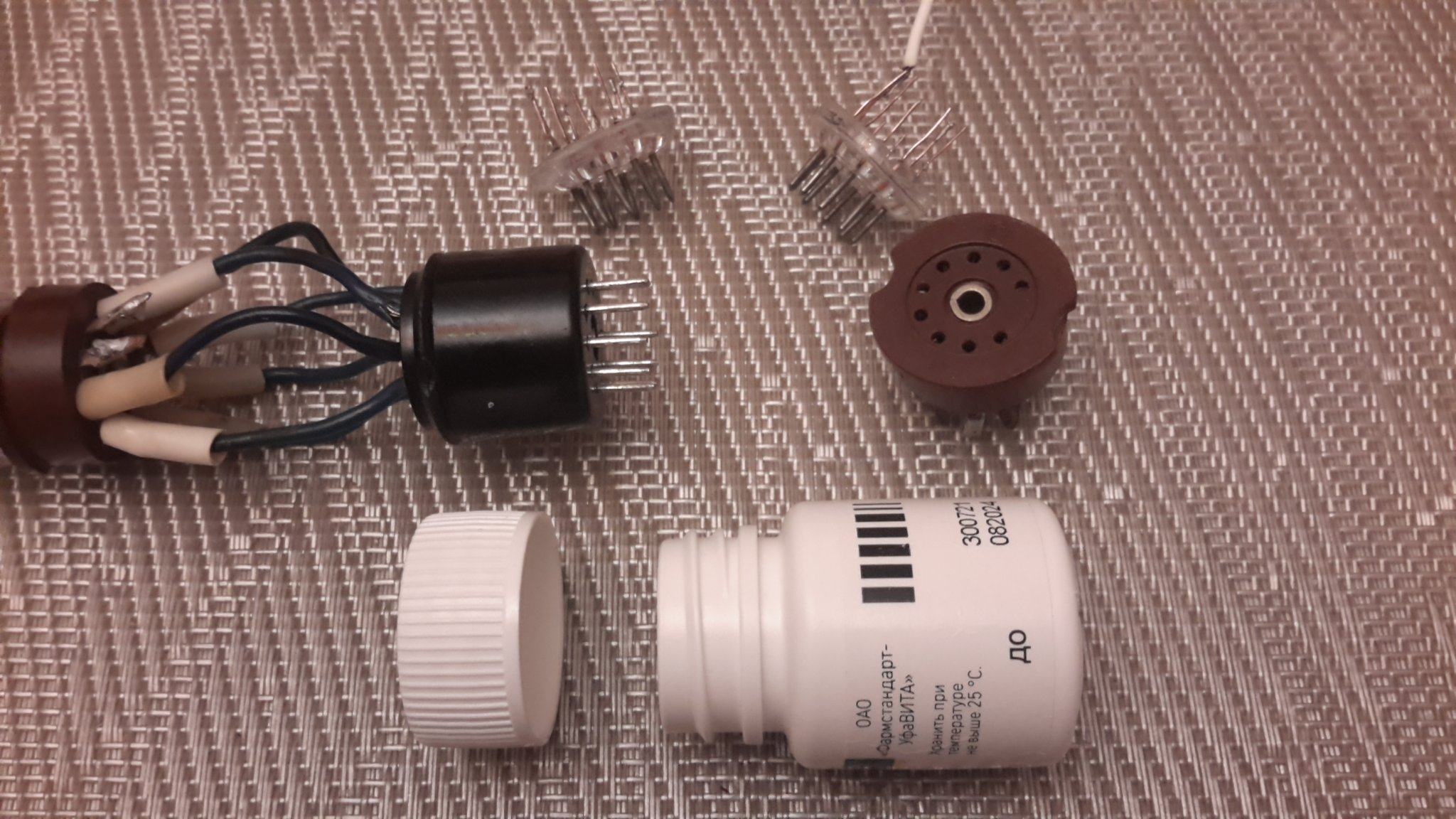

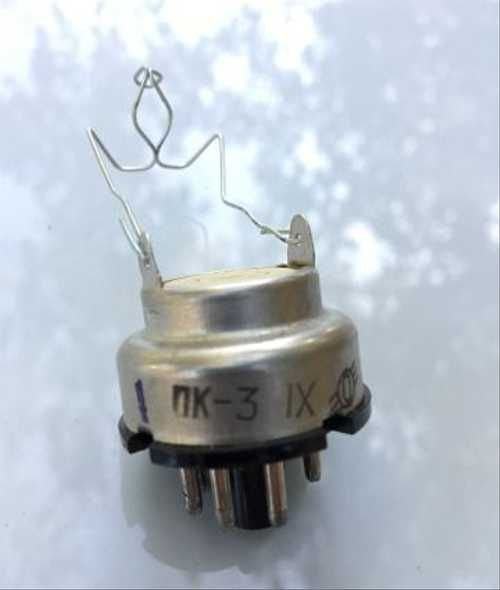

Тупо присобачить  фланец на корпус переходника :D Если присобачить как на втором фото, то кроме более длинного экрана ничего не понадобится  ???
« Последнее редактирование: Октября 29, 2021, 20:59:56 от surfin bird »

Оффлайн Spero_In_Inteligo

  • Ветеран форума
  • ******
  • Сообщений: 6089
  • Репутация: +645/-10
  • к.т.н., программист, музыкант и фотограф, паяльщеГ
Re: Ламповое усиление, делимся полезной информацией.
« Ответ #1173 : Октября 29, 2021, 20:42:33 »
Цитата: surfin bird от Октября 29, 2021, 20:34:45
Да, измерил, см предыдущий пост

... и добавил:
Тупо присобачить  фланец на корпус переходника :D

Спасибо)

22,7 намерил внутренний у плк-9 с фланцем. Посмотрим чего придет...

... и добавил:

Цитата: surfin bird от Октября 29, 2021, 20:34:45
Тупо присобачить  фланец на корпус переходника :D Если присобачить как на втором фото, то кроме более длинного экрана ничего более не понадобится  ???

не... если бы был low profile переходник, который бы лез в панель с фланцем, и подходил бы под экран Э70 (Э55 для 12AX7), но с мелкой лампой - это да. Я имею ввиду, чтобы с переходником и лампу в экране юзать.
Я попробую только накал переделать в китайском. Выглядит он прилично. А что-то совсем неординарное изобретать - желания нет и времени жаль. Так-то есть куда сходить с лазером и чпу... Но оно того не стоит.
« Последнее редактирование: Октября 29, 2021, 21:04:39 от Spero_In_Inteligo »

Оффлайн surfin bird

  • Эксперт
  • *****
  • Сообщений: 2637
  • Репутация: +470/-4
  • Поциент из Масквы
    • Surfin Bird
Re: Ламповое усиление, делимся полезной информацией.
« Ответ #1174 : Октября 29, 2021, 21:05:43 »
В черных переходниках, ноги папы фиксить чем то надо будет полюбас. Или заливать или впаивать  в фольгированный текстолит или в заклепки  :crazy:   http://www.popular-hifi.com/projects/nad_stereo/socket_converter/index.html
« Последнее редактирование: Октября 29, 2021, 21:07:23 от surfin bird »

Оффлайн Spero_In_Inteligo

  • Ветеран форума
  • ******
  • Сообщений: 6089
  • Репутация: +645/-10
  • к.т.н., программист, музыкант и фотограф, паяльщеГ
Re: Ламповое усиление, делимся полезной информацией.
« Ответ #1175 : Октября 29, 2021, 21:21:36 »
Цитата: surfin bird от Октября 29, 2021, 21:05:43
В черных переходниках, ноги папы фиксить чем то надо будет полюбас. Или заливать или впаивать  в фольгированный текстолит или в заклепки  :crazy:   http://www.popular-hifi.com/projects/nad_stereo/socket_converter/index.html

Есть и заклепки и текстолит и ЭДП) Нагрева в этом месте не будет(не как на колбе по крайней мере), уже проще.

В нефольгированный кружок текстолита набить клепок (есть мелкие у меня) и железобетонно пропаять, изнутри все разместится. Красиво и аккуратно.
Вообщем просто под эксперимент заказал. С минимумом финансовых и временных затрат.

За ссылку с картинками спасибо)

Оффлайн surfin bird

  • Эксперт
  • *****
  • Сообщений: 2637
  • Репутация: +470/-4
  • Поциент из Масквы
    • Surfin Bird
Re: Ламповое усиление, делимся полезной информацией.
« Ответ #1176 : Октября 29, 2021, 21:46:27 »

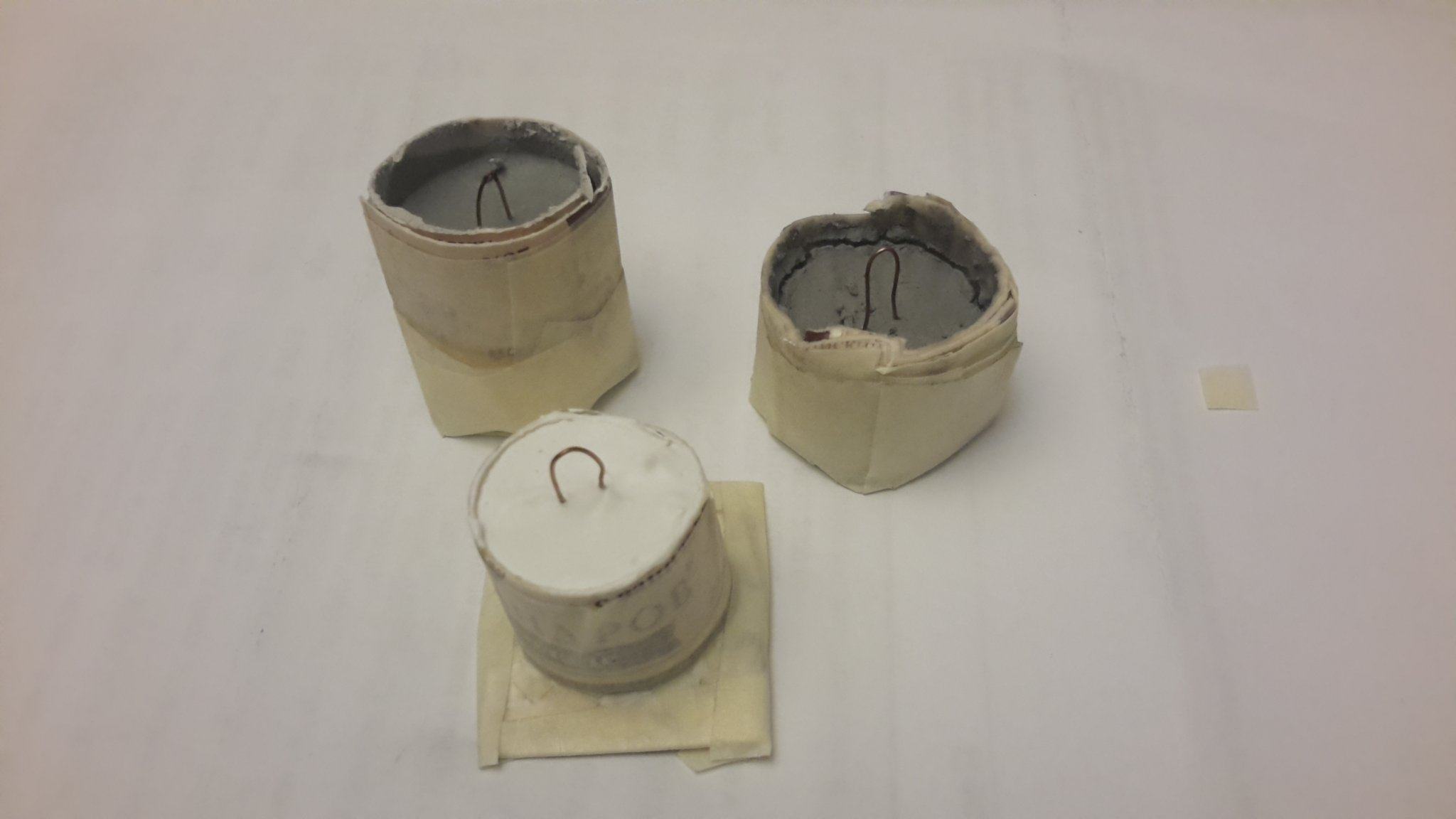

Заготовил пару тазиков с "цементом" разных марок, завтря чуть подсохнет, поглядим какое сопротивление между электродами на малом вольтаже, ну и апосля краш тест на напряжение "пробоя"  :crazy:  Если все будет нормально, подозреваю, комбинация "цементных слоев" с эпоксидными даст необходимый результат. ???

Еще, непременно попробую жидкий  пластик, который для изготовления ручек потов предложил alkuz.
« Последнее редактирование: Октября 29, 2021, 22:29:33 от surfin bird »

Оффлайн Spero_In_Inteligo

  • Ветеран форума
  • ******
  • Сообщений: 6089
  • Репутация: +645/-10
  • к.т.н., программист, музыкант и фотограф, паяльщеГ
Re: Ламповое усиление, делимся полезной информацией.
« Ответ #1177 : Октября 29, 2021, 21:58:27 »
Цитата: surfin bird от Октября 29, 2021, 21:46:27
Заготовил пару тазиков с "цементом" разных марок, завтря чуть подсохнет, поглядим какое сопротивление между электродами на малом вольтаже, ну и апосля краш тест на напряжение "пробоя"  :crazy:  Если все будет нормально, подозреваю, комбинация "цементных слоев" с эпоксидными даст необходимый результат. ???

На эдп много чего клеят, в т.ч. и с нагревом места. Почему бы чистой ЭДП не приклеить и все? Это баллон лампы существенно греется, а панелька/переходник явно поменьше.

Оффлайн surfin bird

  • Эксперт
  • *****
  • Сообщений: 2637
  • Репутация: +470/-4
  • Поциент из Масквы
    • Surfin Bird
Re: Ламповое усиление, делимся полезной информацией.
« Ответ #1178 : Октября 29, 2021, 22:17:05 »
Попробуйте, конечно, не исключено, что будет норм. Мне для пентодов/тетродов, а у некоторых из них температурка ну прямо огонь !  ;D + что будет с сопротивлением  эпоксидки при такой температуре - хз, надоть пробовать  ???

... и добавил:

Наступило утро и , о, ужос!  :o Согласно показаниям DER EE5000, тазик с штукатуркой кнауф имеет активное сопротивление порядка 3ком, емкость порядка 200нан.  :crazy: На стрелочном приборе четко виден заряд-разряд электролита с большим током утечки  :crazy:   :D Видимо сердцевина заливки еще не просохла  :pozor:  ( остальные тазики показывают бесконечное сопротивление )
« Последнее редактирование: Октября 30, 2021, 11:27:50 от surfin bird »

Оффлайн Medvedeff8

  • Эксперт
  • *****
  • Сообщений: 2672
  • Репутация: +663/-27
  • Слабоумие и отвага!
Re: Ламповое усиление, делимся полезной информацией.
« Ответ #1179 : Октября 30, 2021, 18:37:24 »

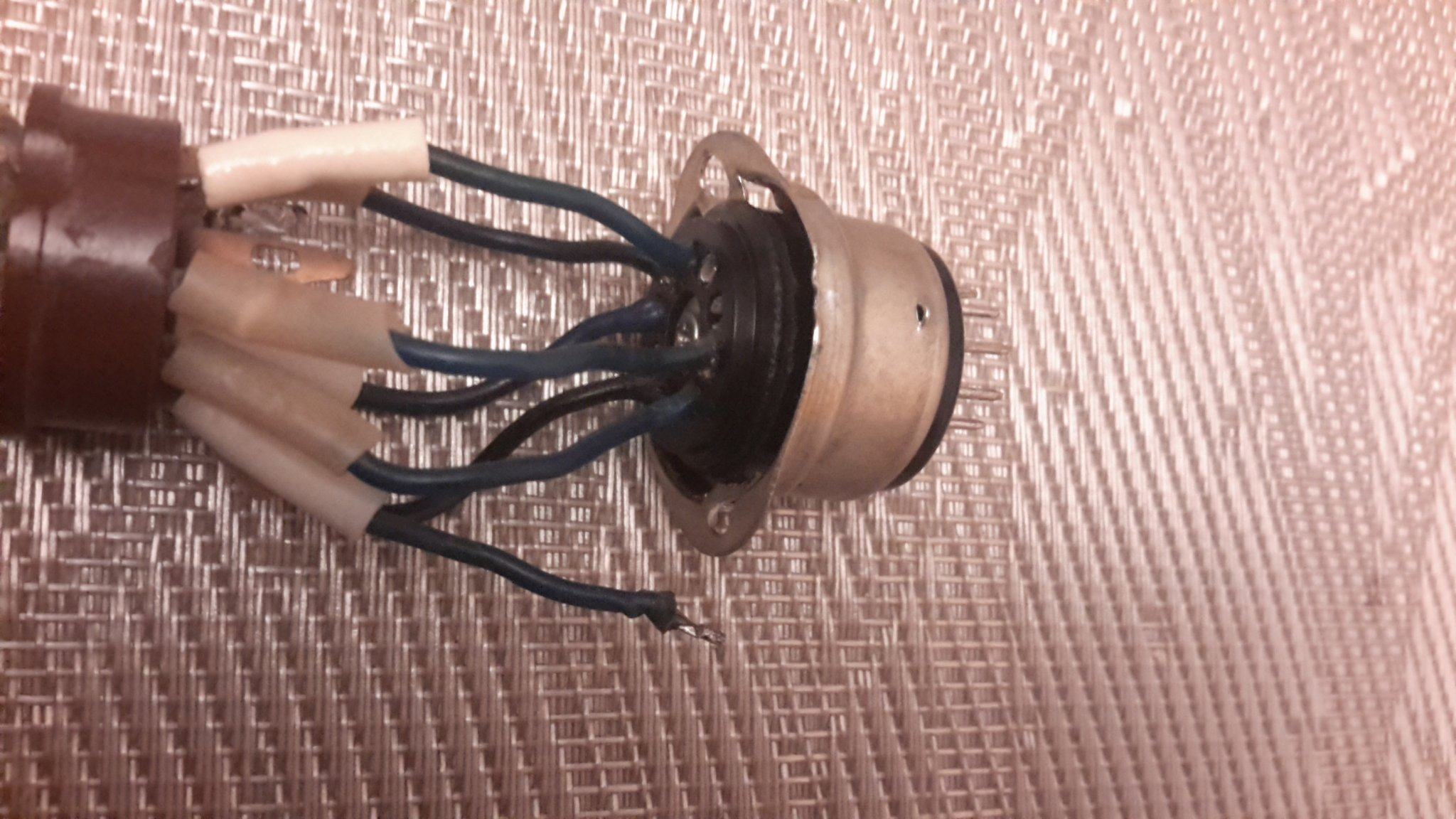

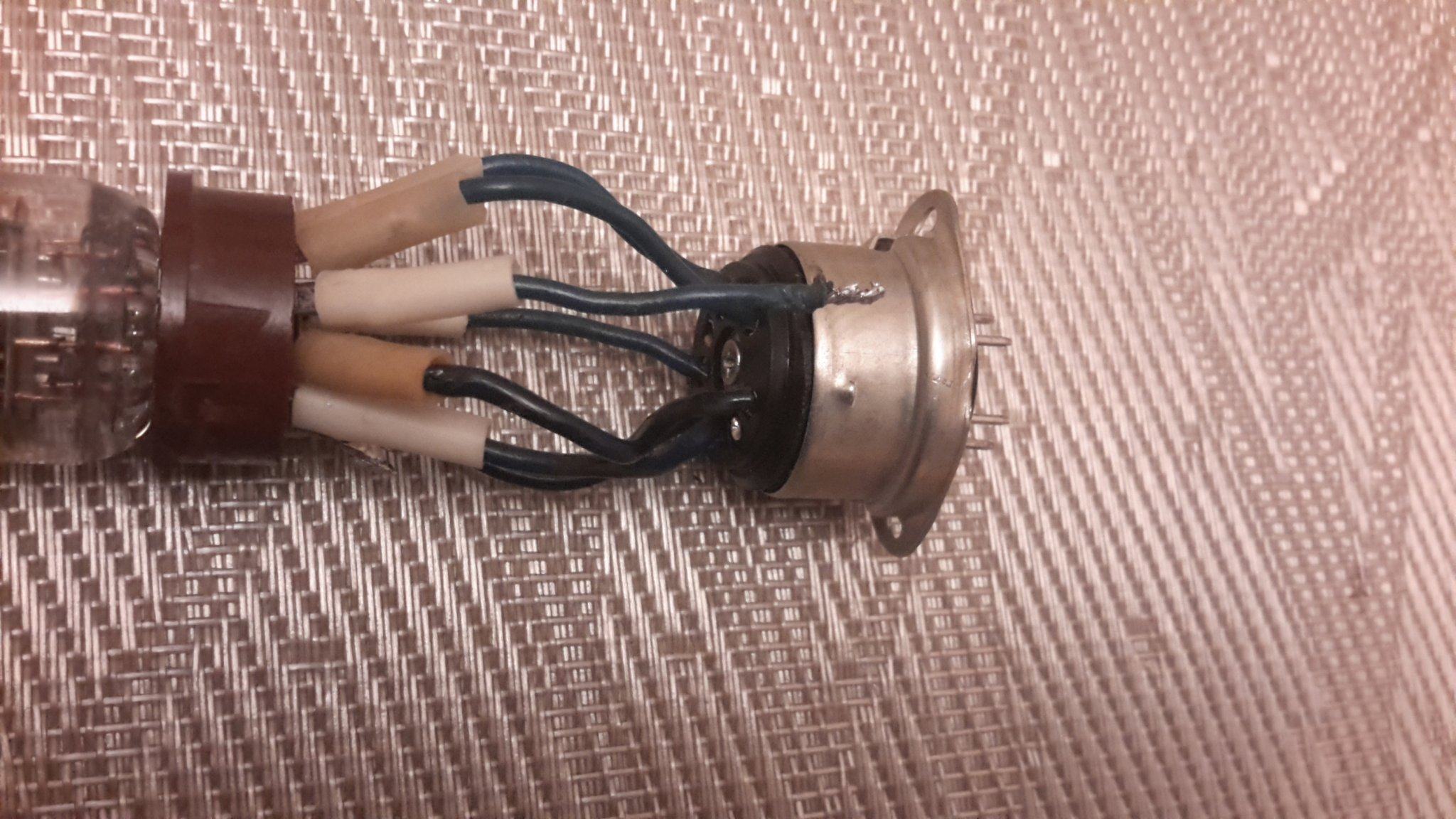

surfin bird, изготавливал разные переходники, из подножного корма, обходился без ЭДП и прочих смесей. Спайка, склейка, обжимка, переходные трубочки всякие...

Оффлайн sadky

  • Эксперт
  • *****
  • Сообщений: 2001
  • Репутация: +273/-0
Re: Ламповое усиление, делимся полезной информацией.
« Ответ #1180 : Октября 30, 2021, 19:39:21 »
Medvedeff8,
Блин, после увиденного китайцы должны повеситься(всё, кто продаёт похожие переходники). На вид - качество просто космос! Готов купить :hitrez:

Оффлайн surfin bird

  • Эксперт
  • *****
  • Сообщений: 2637
  • Репутация: +470/-4
  • Поциент из Масквы
    • Surfin Bird
Re: Ламповое усиление, делимся полезной информацией.
« Ответ #1181 : Октября 30, 2021, 20:16:15 »

... и добавил:

Цитата: Medvedeff8 от Октября 30, 2021, 18:37:24
surfin bird, изготавливал разные переходники, из подножного корма, обходился без ЭДП и прочих смесей. Спайка, склейка, обжимка, переходные трубочки всякие...
   :alc: Это кайф, целиком солидарен:  "используй то что под рукой и не ищи себе другоЙ"  :D

Цитата: sadky от Октября 30, 2021, 19:39:21
Medvedeff8,
Блин, после увиденного китайцы должны повеситься(всё, кто продаёт похожие переходники). На вид - качество просто космос! Готов купить :hitrez:

А вот и доброе радянськое мыльце к веревочке ( "хОди-хОди соли нннАда ?!" )  :crazy:
« Последнее редактирование: Октября 30, 2021, 23:55:55 от surfin bird »

Оффлайн surfin bird

  • Эксперт
  • *****
  • Сообщений: 2637
  • Репутация: +470/-4
  • Поциент из Масквы
    • Surfin Bird
Re: Ламповое усиление, делимся полезной информацией.
« Ответ #1182 : Ноября 09, 2021, 17:15:06 »
Хочу заказать намотку  PT для  50вт уся по схеме Bogner XTС. Глядю  https://www.tubeampdoctor.com/en/mains-transf.-for-bogner-ecstasy-101b-export-version  у 100 ватного ХТС  анодная обмотка 500мА. Так как сам не шарю,  затрудняюсь определить на какую силу тока должна быть расчитана обмотка силовика для 50ватного ХТС (  6×ECC83 + 2×EL34  )

ps Если не ошибаюсь, анодные обмотки 50вт усей, как правило,  расчитаны где-то на 200 мА, однако, подозреваю, что в связи с использованием в схеме хтс выпрямительного моста ( кстати , глянуть бы трушную схемку питалова хтс или аналога,  не нашел  :pozor: ) 200мА может оказатся недостаточно  ???
« Последнее редактирование: Ноября 09, 2021, 17:21:42 от surfin bird »

Оффлайн FINikk

  • Ветеран форума
  • ******
  • Сообщений: 3173
  • Репутация: +690/-3
  • Санкт-Петербург
Re: Ламповое усиление, делимся полезной информацией.
« Ответ #1183 : Ноября 09, 2021, 17:34:23 »

Оффлайн surfin bird

  • Эксперт
  • *****
  • Сообщений: 2637
  • Репутация: +470/-4
  • Поциент из Масквы
    • Surfin Bird
Re: Ламповое усиление, делимся полезной информацией.
« Ответ #1184 : Ноября 09, 2021, 18:07:56 »
Цитата: FINikk от Ноября 09, 2021, 17:34:23

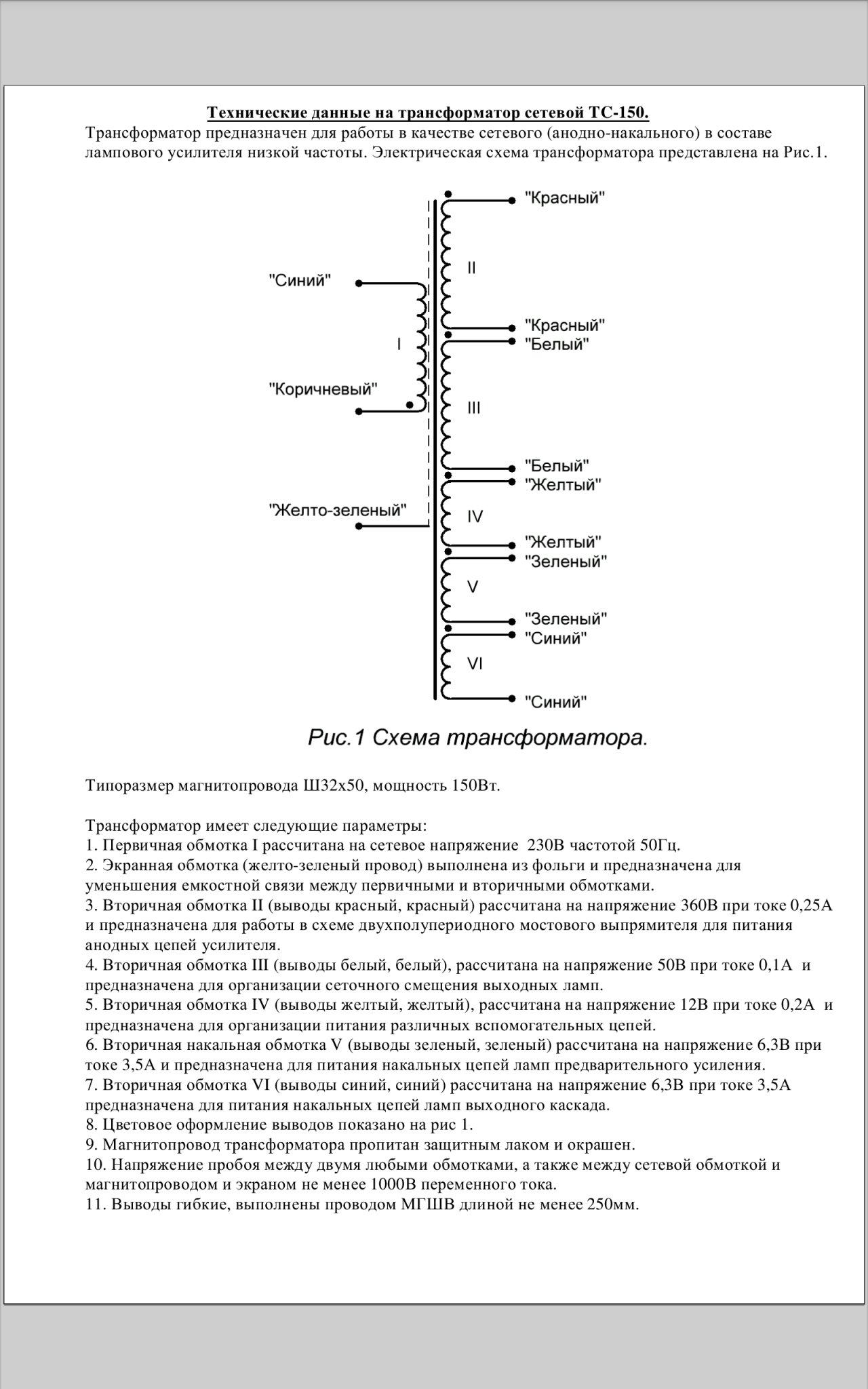

https://www.yerasov.ru/catalog/transformatory/transformator-silovoy-ts-150
вот отечественный есть 0.25А

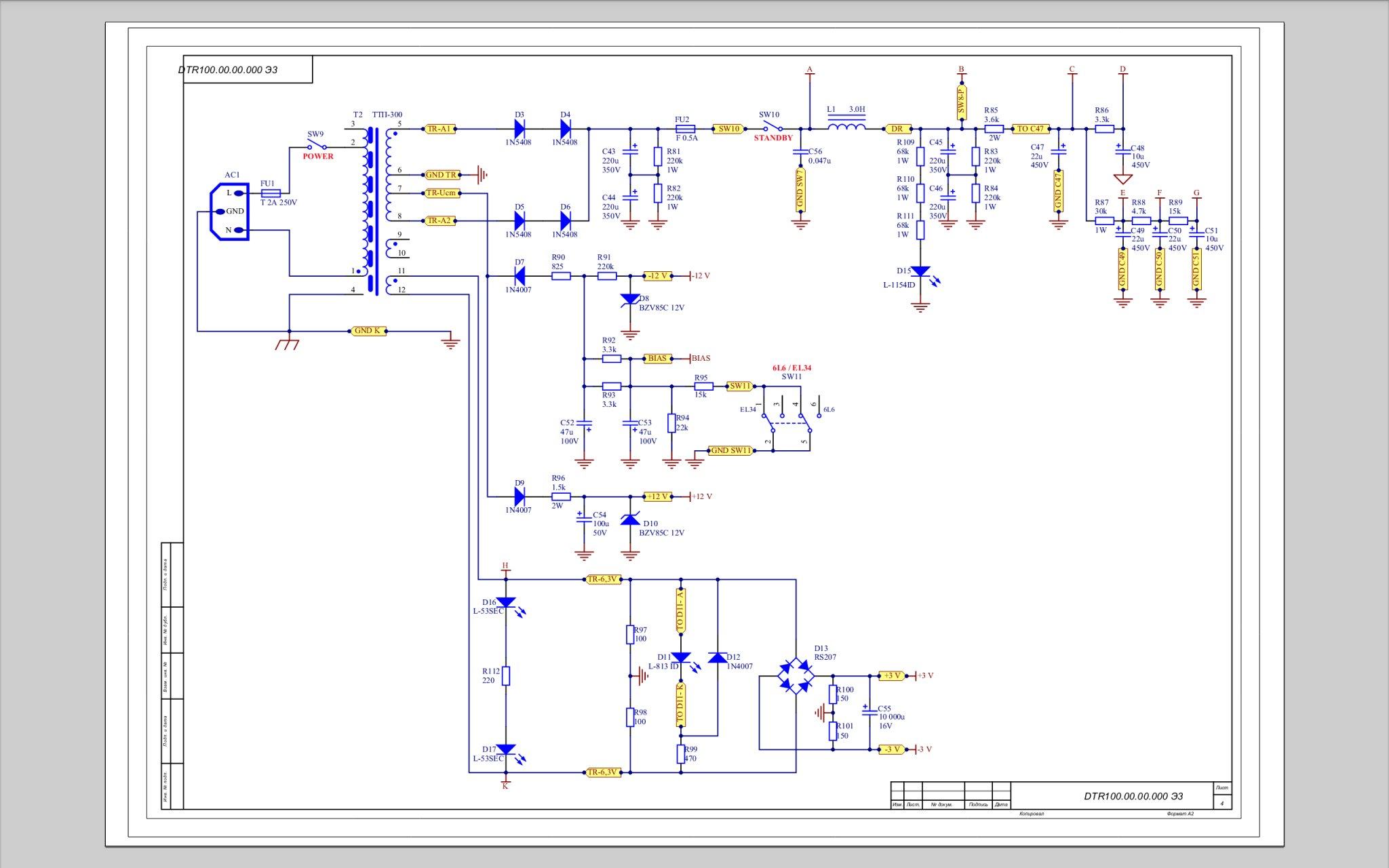

Спасибо!  Согласно спекам этого транса , анодная обмотка без средней точки. А согласно схемы питания Детонатора, анодная обмотка совмещена с обмоткой смещения ( анодная-0-смещение-анодная ) , + не мостовой выпрямитель.  ???

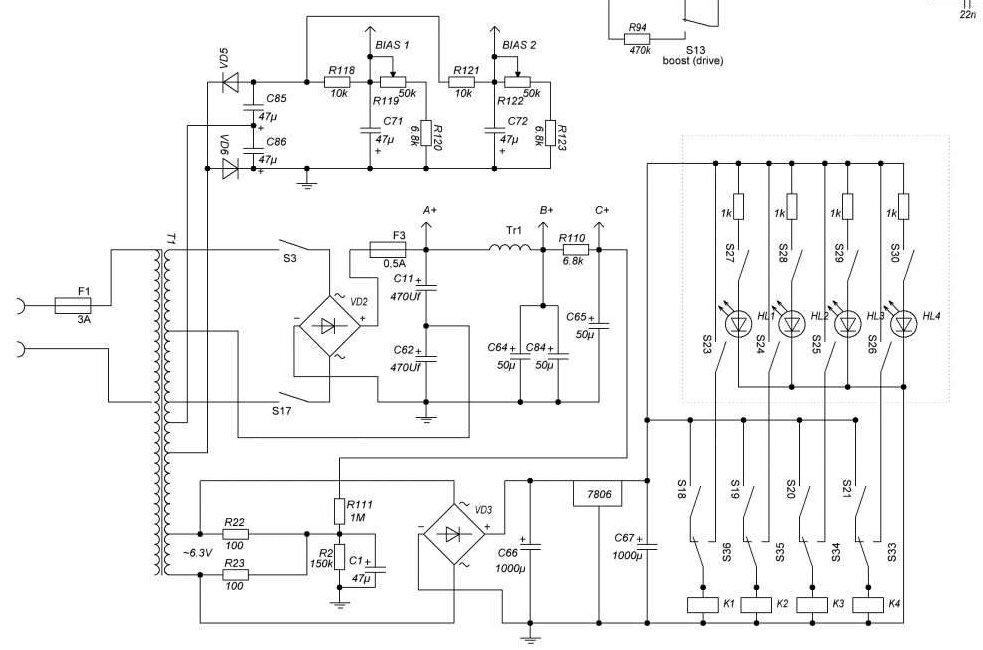

 Исходя же из архитектуры  https://www.tubeampdoctor.com/en/mains-transf.-for-bogner-ecstasy-101b-export-version  схема питалова хтс такого типа как на последней картинке, т.е анодная обмотка имеет среднюю точку, которая не землится, а сидит между первыми кондерами фильтра + не смежная обмотка смещения . Как быть  :dash: Мну фшоке  :pozor:
