Автор Тема: Ламповое усиление, делимся полезной информацией.  (Прочитано 261469 раз)

0 Пользователей и 1 Гость просматривают эту тему.

Оффлайн Deviron

  • Ветеран форума
  • ******
  • Сообщений: 5007
Отследили как Dr.Z собирает усилитель под номером 31700.

https://www.youtube.com/watch?v=TB6SvQINfzY

Интересно что компоненты ставят на силикон, и ещё и крышечки ламп просиликонивают зачем-то.
Ещё есть интересный переключатель мощности анодного напряжения который меняет обмотки в трансформаторе или что-то в этом духе.

Оффлайн major73727

  • Эксперт
  • *****
  • Сообщений: 1845
  • Новосибирск.
У каждого деда свои заскоки.
Ставит ВЧ-экраны на все лампы преампа, да ещё на силикон... :pozor:
Сколько с этими крышками не экспериментировал - всё мёртвому припарки.
Если что-то накосячил - ни какие крышки не помогут, а если всё ОК - то они и нафиг не нужны.

Оффлайн Geezer

  • Живу на форуме
  • *******
  • Сообщений: 12720
  • Atypique
Цитировать
Dr.Z собирает усилитель под номером 31700

Ошеломляющий успех, разве нет?

Оффлайн Сергей Куфлей

  • Завсегдатай
  • ***
  • Сообщений: 389
  • toiler
major73727,
Я где то читал,что эти крышечки служат для лучшего отвода тепла от ламп.А там х.з.

... и добавил:

И что бы лампа не выпадала,естественно.
« Последнее редактирование: Января 13, 2026, 18:34:51 от Сергей Куфлей »

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 95504
  • Санкт-Петербург
    • AZG CUSTOM
major73727, На хайгейне помогает, хисс меньше и если выходник рядом, то тоже немного отсекает. В остальном просто удобный держатель.

Оффлайн surfin bird

  • Эксперт
  • *****
  • Сообщений: 2963
  • Поциент-заМКАДыш
    • Surfin Bird
« Последнее редактирование: Января 13, 2026, 19:53:32 от surfin bird »

Оффлайн Geezer

  • Живу на форуме
  • *******
  • Сообщений: 12720
  • Atypique
В советских ламповых телевизорах в барабанном ПТК входные лампы были в таких экранах, в магнитофонах и усилителях - тоже.
В первом отечественном комбике Электрон-10 первая лампа была в таком экране.

Оффлайн major73727

  • Эксперт
  • *****
  • Сообщений: 1845
  • Новосибирск.
У того деда, на видео, лампы стоят вертикально как положено (т.е. не вверх ногами, т.е. фиксировать их вообще нет необходимости).
Первая лампа стоит максимально далеко от трансформаторов, ну, т.е. всё по уму сделано.
Конструкция стоит на потоке, т.е. отлажена.
Вопрос: нафига он одевает эти колпачки? Да ещё зачем-то мажет сверху силиконом, когда в нормальном колпачке стоит пружинка для фиксации лампы..
Я ни на столько хорошо воспринимаю английский на слух - может он что-то и сказал, я не разобрал  ???.
surfin bird, намекаешь, что имеет смысл только экран из магнитного материала? Вполне могет быть, но я ни разу не встречал таких наколпачников.
Я тут тоже поигрался недавно с этими штуками, а у меня реально в комбике лампы вверх ногами стоят, так меня тухлыми яйцами закидали. Политика двойных стандартов, однако... ;D
https://guitarplayer.ru/equipment-craft/zimnij-dolgostroj-pomosch-kluba/180/
« Последнее редактирование: Января 14, 2026, 06:27:03 от major73727 »

Оффлайн surfin bird

  • Эксперт
  • *****
  • Сообщений: 2963
  • Поциент-заМКАДыш
    • Surfin Bird

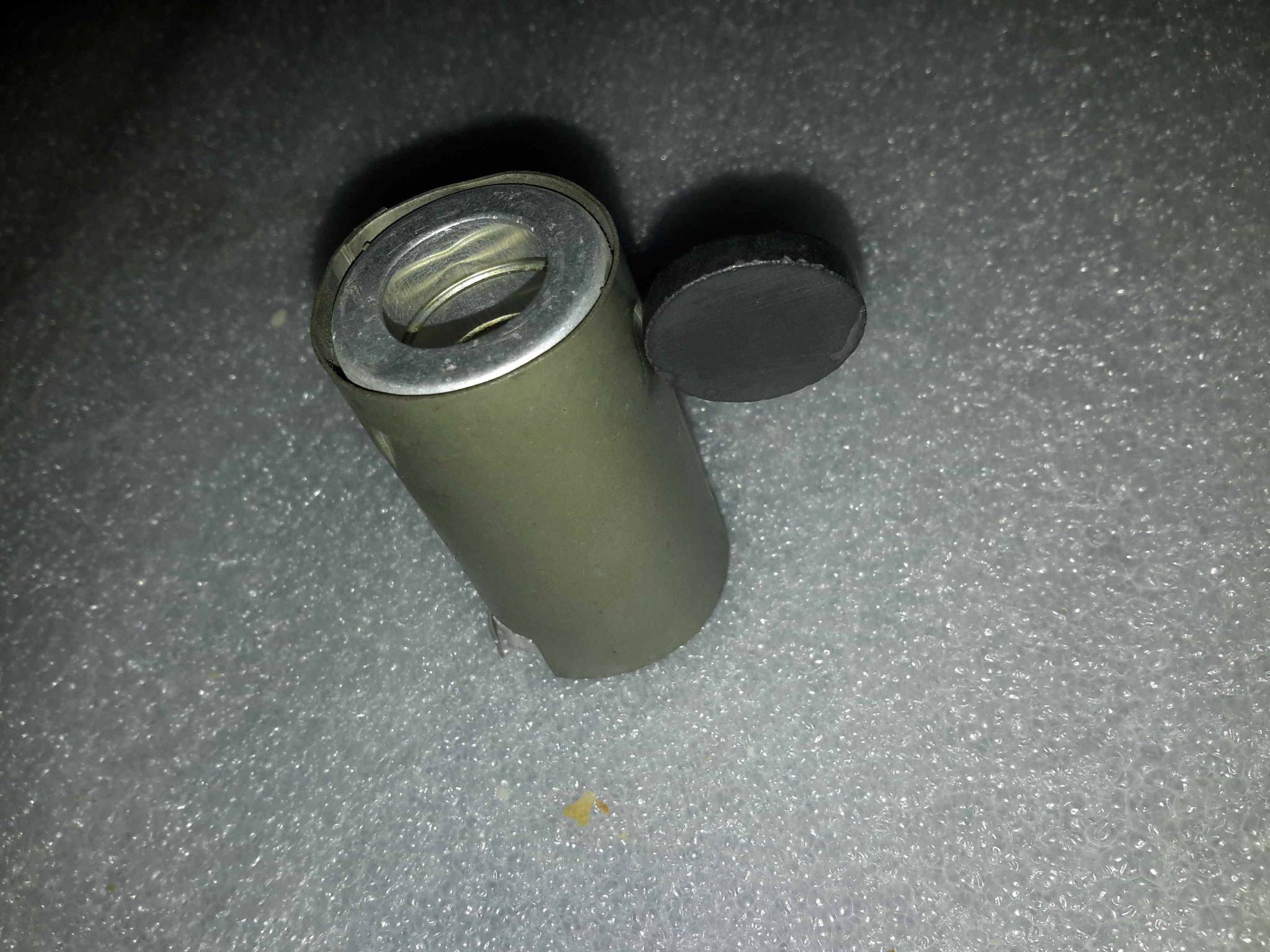

Да, поциент эту штуку из магнитофона позаимствовал 8)

Силикон - это скорее всего про виброизоляцию/анти-микрофонный эффект. Пружина , которая стоит в крышке, вполне может "звучать" в купе с этой самой крышкой ( вспомнить хотя бы джеки с пружинами и пружины в гитарныхбриджевых тремоло-системах )  В тех же ламповых магнитофонах, V1 устанавливалась на шасси через резиновую прокладку. Злые языки утверждают,что благодаря микрофон-эффекту, они  слышат из какого метала сделано шасси, сталь/люминь. Где то попадалась картинка, на которой каждая лампа преда установлена на шасси уся через резиновую прокладку

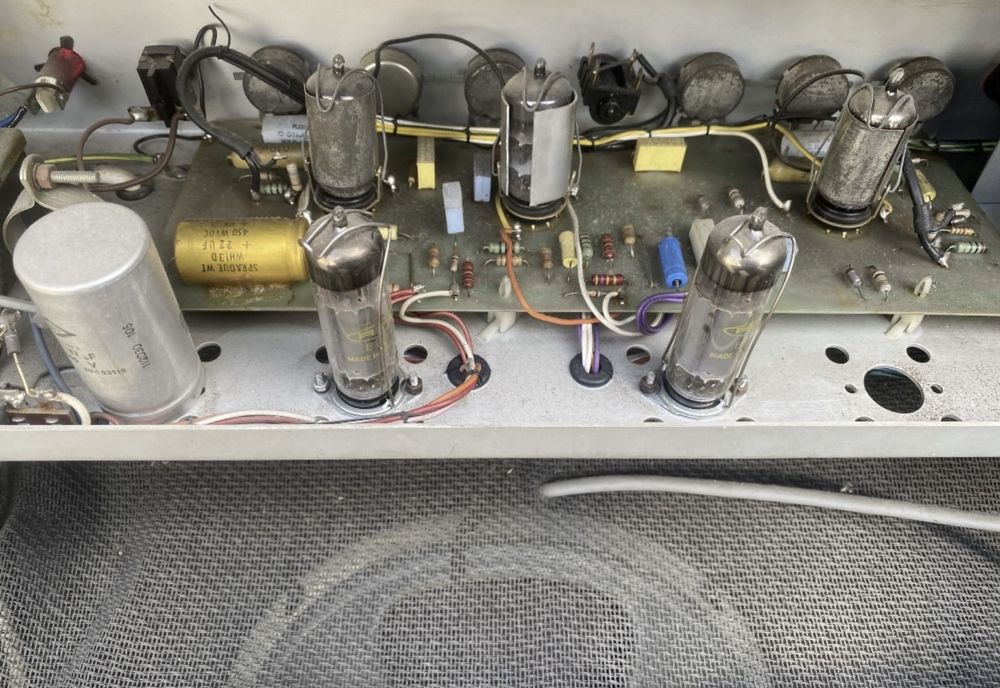

На фото ниже плата англицкого уся 70годов  ???  ( два клин канала, микшируемые через сетки фазика )  Экраны на лампах  соединены с платой припаянными к ним проводами .
« Последнее редактирование: Января 14, 2026, 07:10:08 от surfin bird »

Оффлайн major73727

  • Эксперт
  • *****
  • Сообщений: 1845
  • Новосибирск.
Цитировать
Злые языки утверждают,что благодаря микрофон-эффекту, они  слышат из какого метала сделано шасси, сталь/люминь
Ну, как вариант, возможно. Нужно попробовать нечто подобное замутить, т.к. проект ещё не закончен, а микрофонный эффект в нём я заметил.

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 95504
  • Санкт-Петербург
    • AZG CUSTOM
Ну полемику развели! Я бы задался вопросом на предмет 4-рки 84-ртых. Крайне неудачный формат как по мне. Конечно найдутся любители, но пара 34-рок выигрывает по звуку легко.

Итак, на предмет крышек и ритейнеров в видео.

На 84-рках силиконовые кольца очень полезное дело. Они довольно часто микрофонят и звенят. Плюс пружинные тянут сильно и могут покоцать стекло ламп. Кольца хорошо убирают и призвуки и лампа целая. Кто работал с Пиви Классик30 поймут что такое микрофон у 84-рок.

На мелких лампах силиконят посадку пружины в колпаке. По сути просто приклеивают и убирают возможные призвуки от пружины. А наличие колпака в данном контексте просто как качественный держатель. Для туров и т.п. полезное дело. Можно вообще не заморачиваться, все будет на месте годами.

Оффлайн GeorgeM

  • Ветеран форума
  • ******
  • Сообщений: 5430
  • тайный агент sovietguitars.com на ГП
    • Грегор'с Бэнд
Вопрос: нафига он одевает эти колпачки?
экран. от фона и прочих наводок помогает. и да, как держатель тоже.

Да ещё зачем-то мажет сверху силиконом, когда в нормальном колпачке стоит пружинка для фиксации лампы..
Что б пружина не звенела. некоторые конторы поролон пихают с той же целью. некоторые - пружину в кембрик запихивают.

surfin bird, намекаешь, что имеет смысл только экран из магнитного материала? Вполне могет быть, но я ни разу не встречал таких наколпачников.
фендер, меса, стописот прочих.

Я тут тоже поигрался недавно с этими штуками, а у меня реально в комбике лампы вверх ногами стоят, так меня тухлыми яйцами закидали. Политика двойных стандартов, однако...
Тебя не за колпаки закидали, а за то что ты их изгадил, дыр надырил, пружины убрал, смысл в их применении и как в держателях и как в экранах отпал полностью.
Правильно в общем закидали.

Оффлайн major73727

  • Эксперт
  • *****
  • Сообщений: 1845
  • Новосибирск.
Цитировать
Тебя не за колпаки закидали, а за то что ты их изгадил, дыр надырил, пружины убрал, смысл в их применении и как в держателях и как в экранах отпал полностью.
Правильно в общем закидали.
Да не убирал я пружины! :crazy:

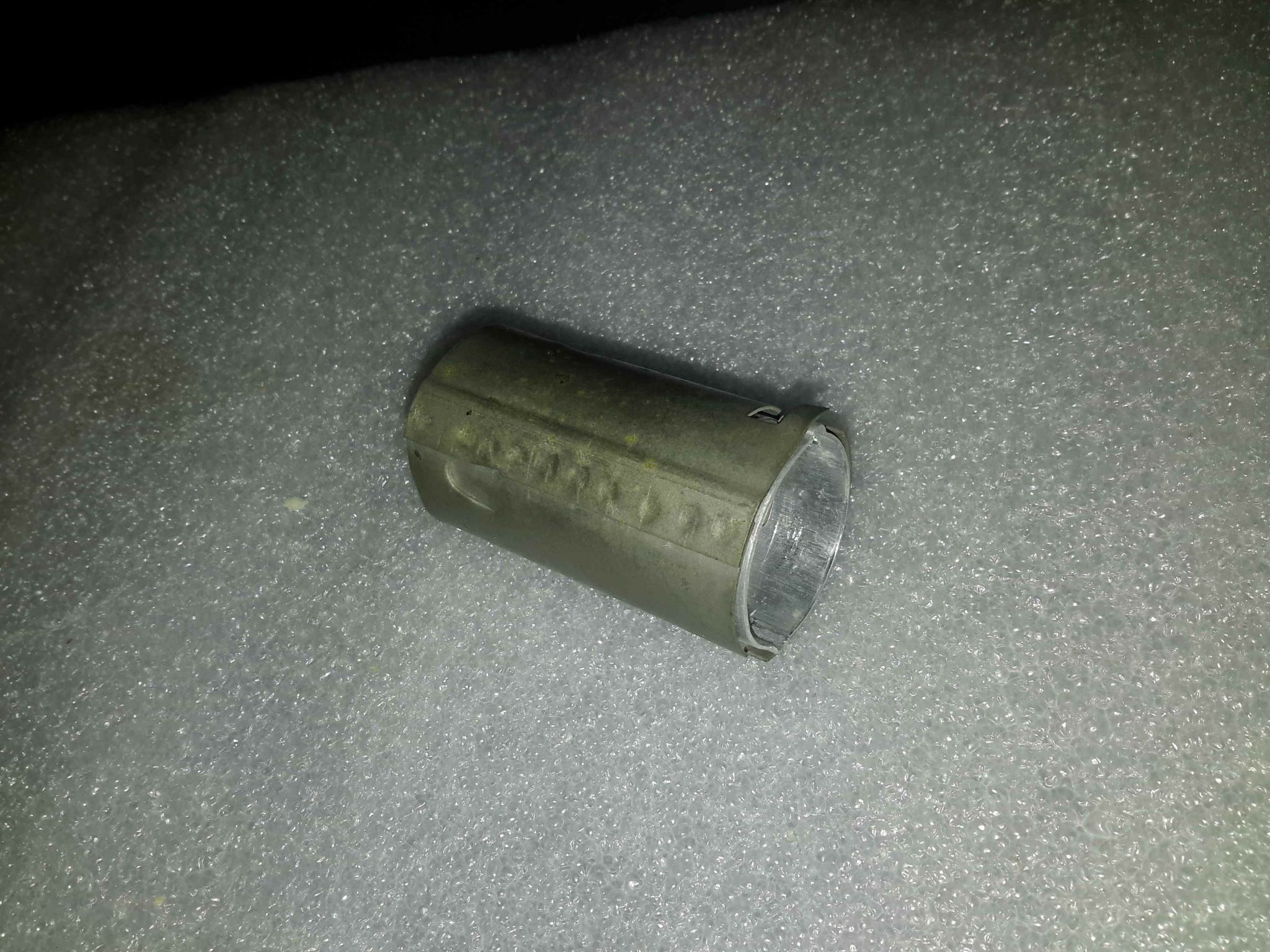

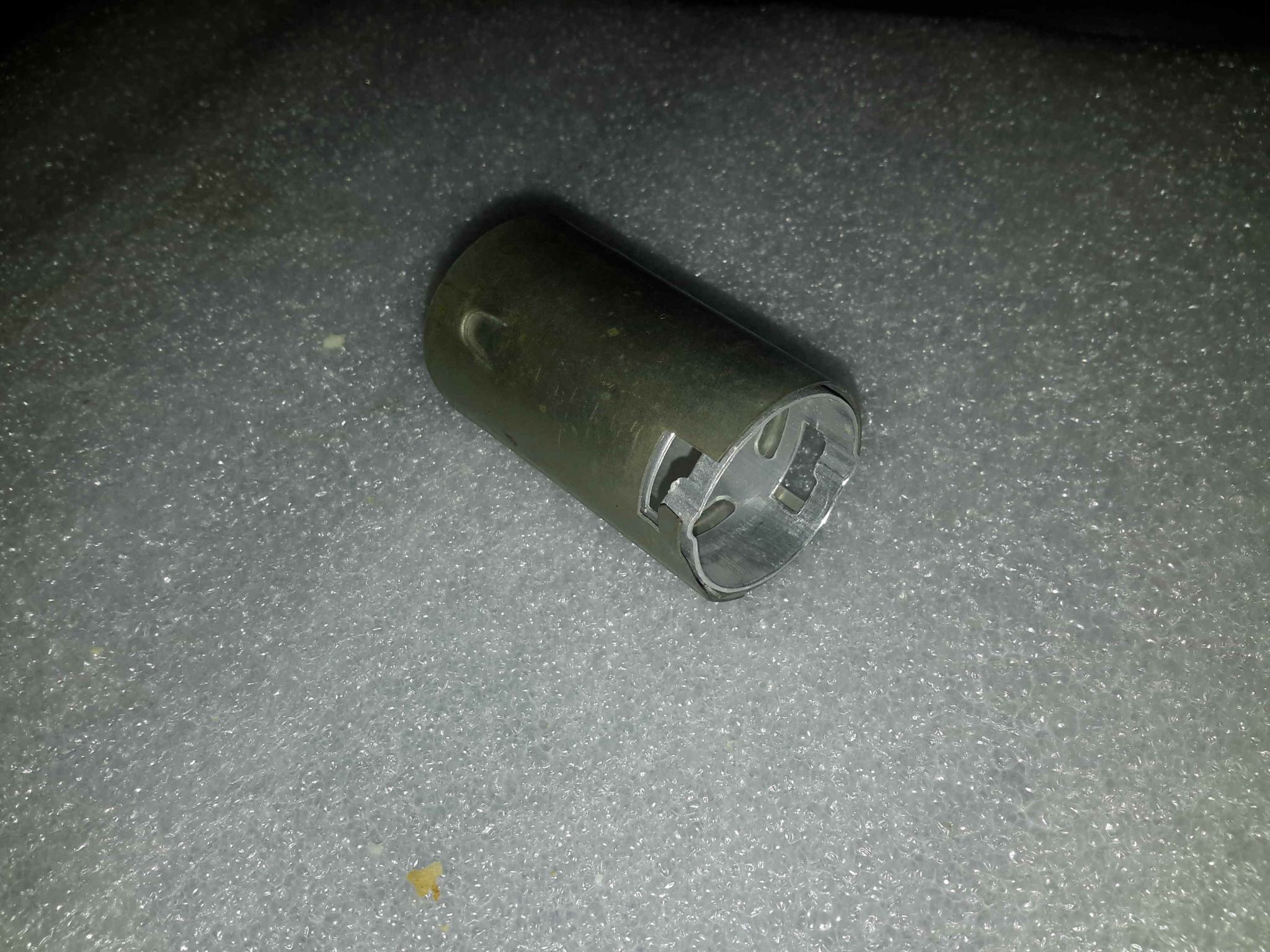

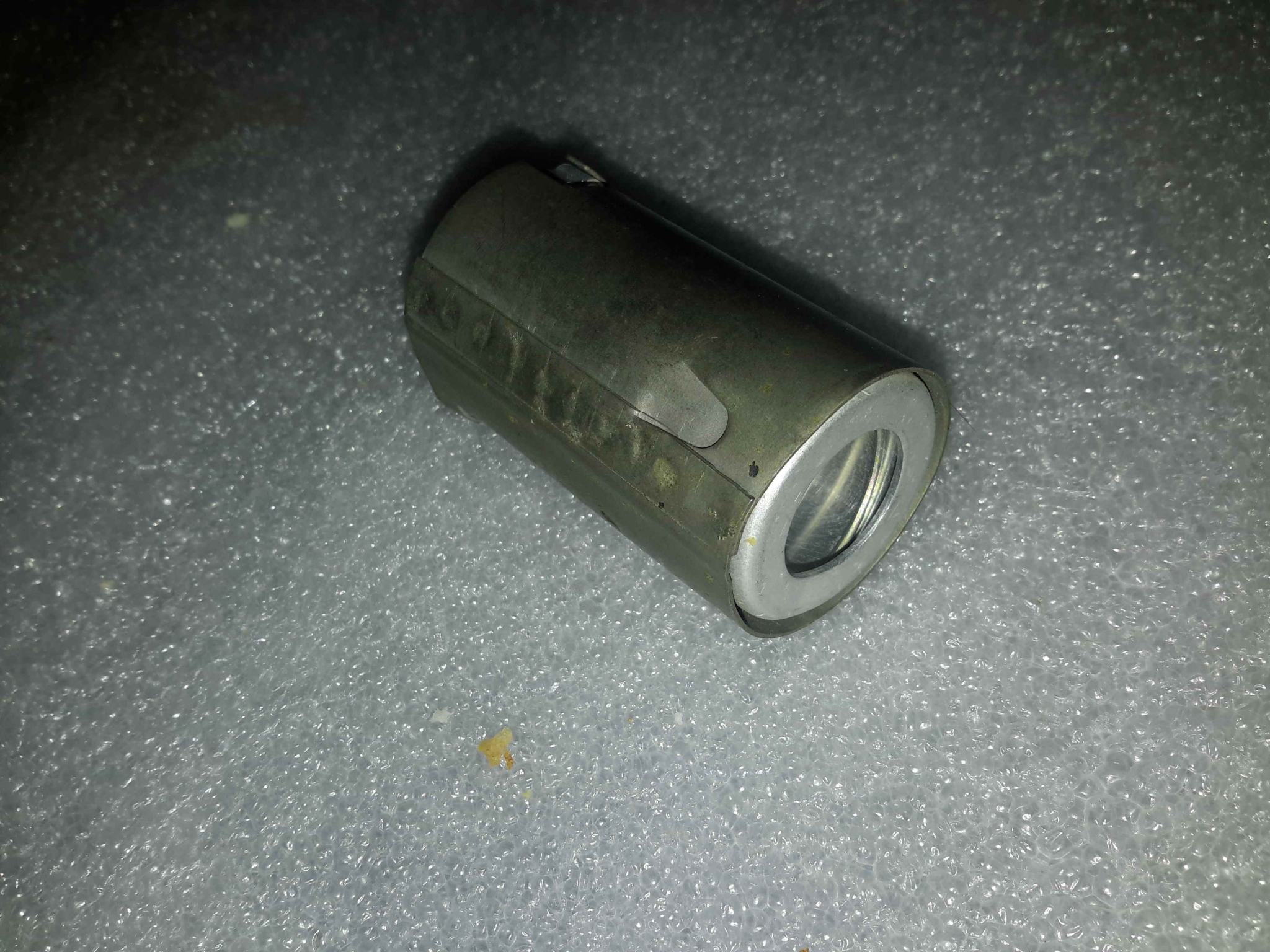

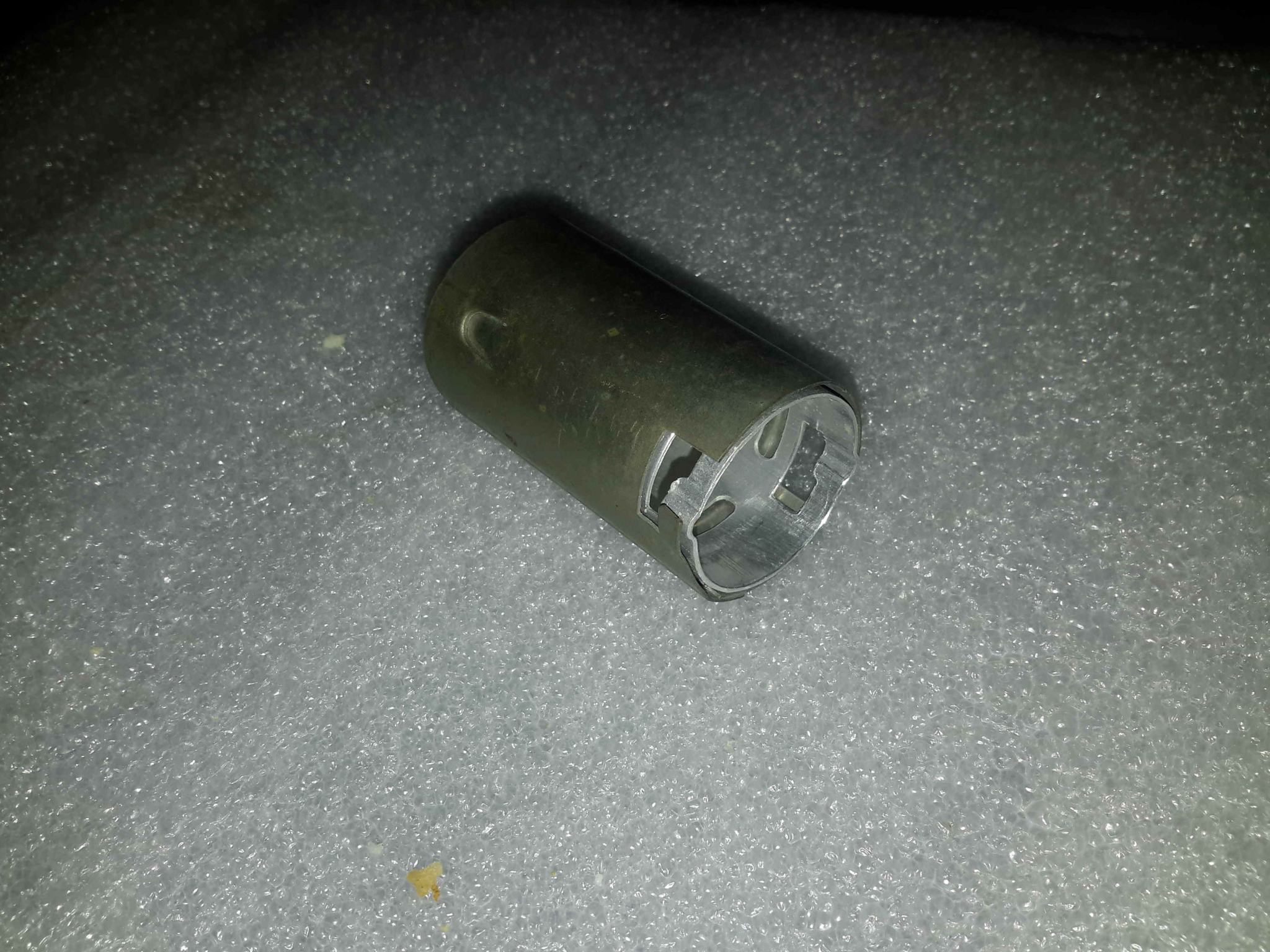

Цель была - сделать из этих колпачков просто держатели ламп, стоящих вверх ногами. Т.к. с двумя пружинками (как в телевизоре Весна) у меня просто нет, а этих колпачков - ну, завались... ;D
А за инфу - спасибо!
« Последнее редактирование: Января 15, 2026, 08:21:25 от major73727 »

Оффлайн Spero_In_Inteligo

  • Живу на форуме
  • *******
  • Сообщений: 8877
  • Код пишу, на досуге на проволоку нажимаю.
дыр надырил

тем самым конвекцию нарушил :old:

Оффлайн major73727

  • Эксперт
  • *****
  • Сообщений: 1845
  • Новосибирск.
тем самым конвекцию нарушил :old:
А может - улучшил? ;D
Никто ж измерения не проводил.
Ну вот не знаю я случаев, когда лишние (не лишние) надыренные отверстия уменьшили охлаждение .
Ок, проведу замеры с термопарой и тепловизором.
