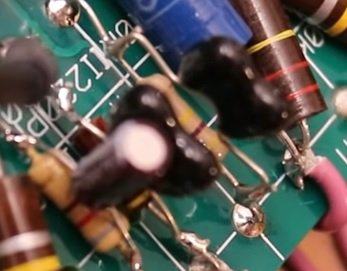

Не в одну только электролиты. И то там навивка - не отвалится. А то, куда он показывал своей палочкой, просто два вывода в одну дырку. Аналогично типовому айлету. В видео это прекрасно видно.

После электролита идут два похожих на Audiocore Silver Mica, да, если увеличить, вроде есть хотя бы загиб провода. Но я все равно удивился



... и добавил:

Я как раз про то, что почему то их не вставили в одну дыру!? А ведь можнобыло. Вот что удивило, честно говоря.

AZG, да, и когда запаивают пару, нога резистора нагревается и пайка капа ослабевает))

Дипломированные инженеры весьма коварны,  запросто могуть паять с теплоотводом

... и добавил:

surfin bird, Будет работать , но сильно не оптимально. Все же лучше переключить нагрузку чтобы получить правильное соответствие. Но на западе мало об этом заботятся. По правильному при отключении пары ламп получаем выход 4 ом на 8 ом и т.д.

Понял, большое спасибо!

... и добавил:

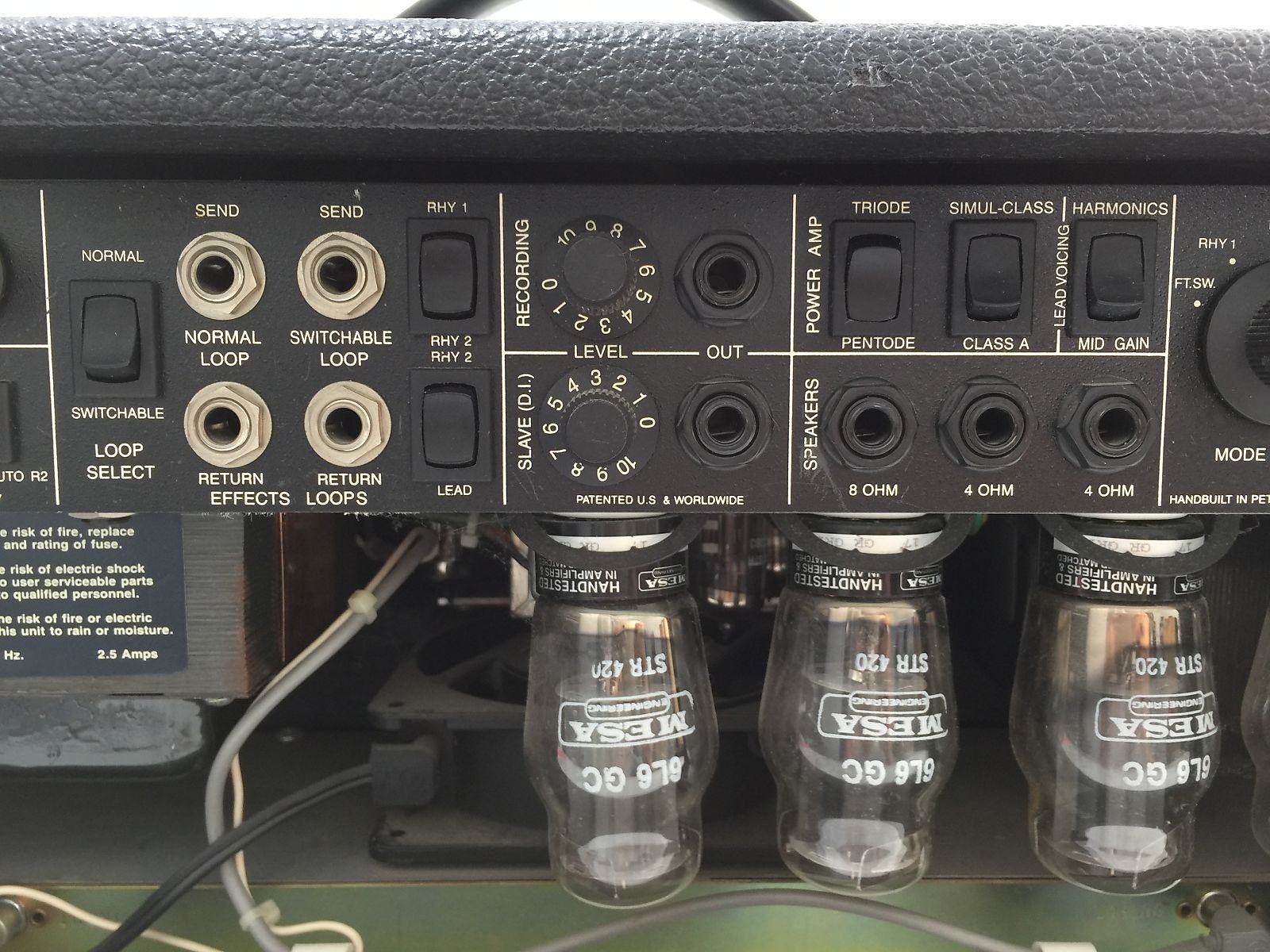

А что в твоем понимании есть симул-класс?

  Мну чайнег, всего лишь пару лет пользовался МесаМарк4,   как то так:  https://www.ampbooks.com/mobile/classic-circuits/extended-a/

Алексей Ф, А там на режиме Класс А отрубается пара ламп. Но да, приведенка при этом все-равно не оптимальная.

... и добавил:

surfin bird, Там не надо никаких теплоотводов. Даже если припой чутка размягчится при остывании он обратно встанет как надо. Ну и свивка дает контакт до пайки, которая просто держит эту свивку. Так что разговоры за бедных.

Алексей Ф, А там на режиме Класс А отрубается пара ламп. Но да, приведенка при этом все-равно не оптимальная.

... и добавил:

surfin bird, Там не надо никаких теплоотводов. Даже если припой чутка размягчится при остывании он обратно встанет как надо. Ну и свивка дает контакт до пайки, которая просто держит эту свивку. Так что разговоры за бедных.

Отлично! Вот и разобрались. Так паять можно. А то я, дурачок, плату порой снимал и с многослойки выпаивал, когда можно навесом за 5 мин сделать)) Спс!

Алексей Ф, А там на режиме Класс А отрубается пара ламп...

Да, но  при этом режиме не только катоды коммутируются, не так-ли? Симул же суть - пара ламп с тетродныи и пентодным (триодным по вкусу) включением в каждом плече. Если я ничего не путаю. Это легко увидеть при дискретном замере токов, внутреняя пара и внешняя в разных режимах. Наш же "пациент" предлагает просто выдергивать пару ламп из сферического коня в ваккууме. Месе же можно, че...

M1g, разве только Меса? по моему все!!! все усилители делают так, если делают.
но что по твоему вырубают?

Да, но  при этом режиме не только катоды коммутируются, не так-ли? Симул же суть - пара ламп с тетродныи и пентодным (триодным по вкусу) включением в каждом плече. Если я ничего не путаю. Это легко увидеть при дискретном замере токов, внутреняя пара и внешняя в разных режимах. Наш же "пациент" предлагает просто выдергивать пару ламп из сферического коня в ваккууме. Месе же можно, че...

Все верно, но по сути товарищ задавал вопрос про такое, а не просто предлагал. Проще один раз объяснить, что такое переключение без перекоммутации нагрузки хрень.

Самое смешное, что производители расписывают нагрузки на жопке аппарата кучу выходов и потом такое западло с переключением мощи.
