Принес мне знакомый, свой старый комбик. Там ламповый пред и каменный оконченик. Говорит - "Хочу чтобы было все ламповое". Ну, ок, хочешь - не проблема. Только говорит "Хочу чтобы пред остался тот же, ну и какую-то небольшую оконечку для дома, ватт на 30" На что я ему - мол тебе для дома и 10-15 ламповых ватт с головой хватит. Ну на том и порешали.
В качестве оконечника был выбран классический оконечник на 2х EL84 от вокса AC15 вроде.
Итак. приступаем к препарации комбика. Оконечник там оказался обычный из кита - на TDA7294 готовый. Его отдал хозяину комбика - пусть себе для компа сабвуфер сделает. Транс имеет три вторички - 260В/0,15А, 2*10В/1,5А и 20В/2,5А. Первая - анодка, вторая - через стабилизатор шла на преамп (одна из тех 10вольтовых была не задействована), третья питала через мост с конденсаторами оконечник.
Докопался до преда... вздрогнул...

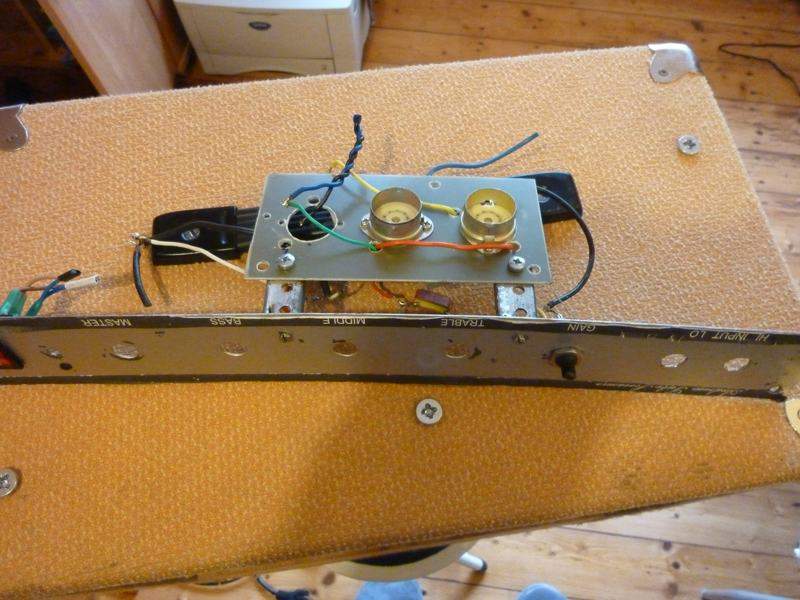

Фоткал уже после того как выпял нужную панельку (одной не хватило). А вот так вот у него выглядила передняя панель, правда опять же после снятых потенциометров
Внутренности старые комбика фоткать тоже не стал, но думаю представить можете, как бы это выглядило...
Для переделки были заказаны: выходной трансформатор Hammond 4509 (10ватный, умеющий работать с парой EL84), лампы ЕН, Ну и панельки к ним. Немного завтыкал заказать держатели, заказал уже позже, приедут - поставлю. Так же было куплено шасси (тут, когда покупаешь кусок листового металла, можешь попросить чтобы тебе его сразу выгнули по форме). попросил выгнуть его П-образно, сделали.
Схемы использованные в работе:
1. Преамп
2. Оконечник

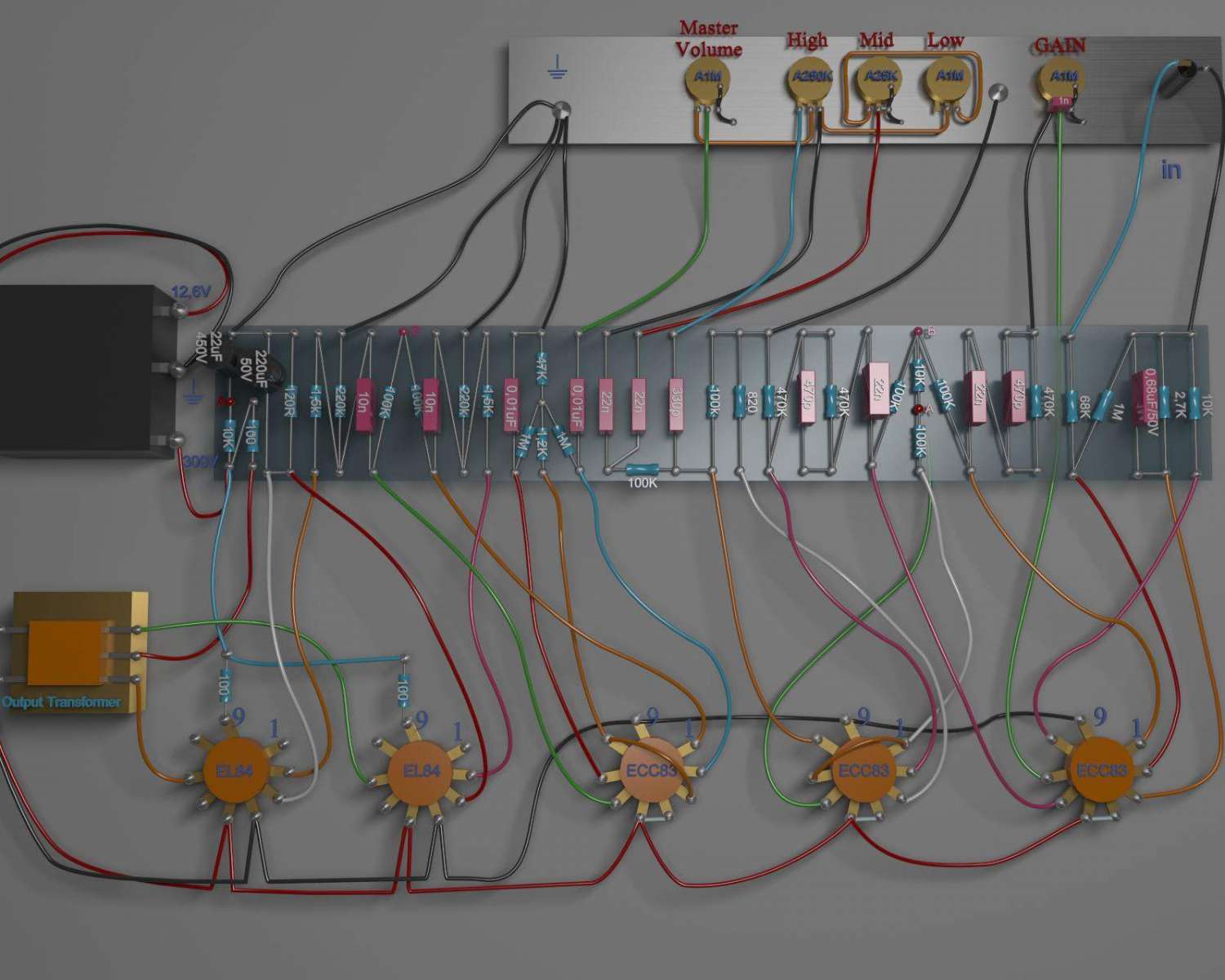

Под все это была сделана вот такая визуализация:
Там немного напутано с номиналами, т.к. визуализация использовалась только для того, чтобы понимать что куда паять, когда уже собиралось, для уточнения - использовалась схема.

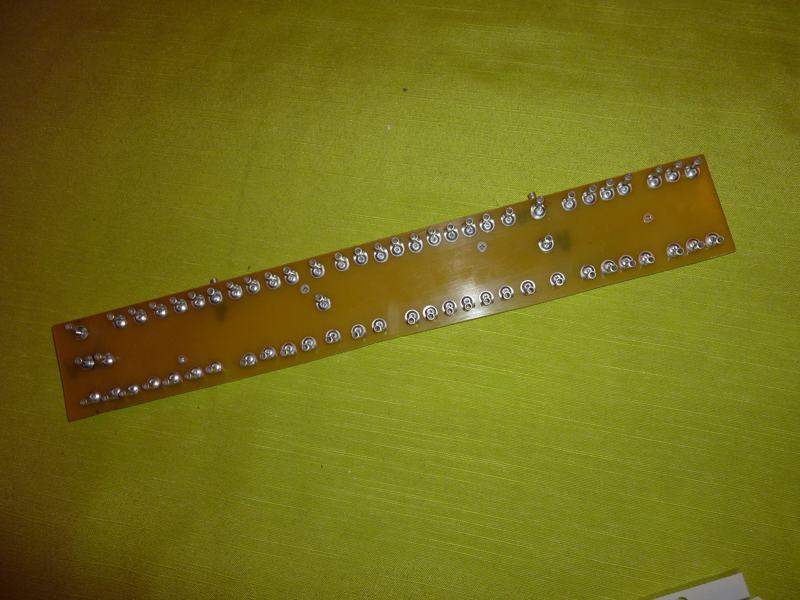

По уже готовой визуализации был сделан бордик

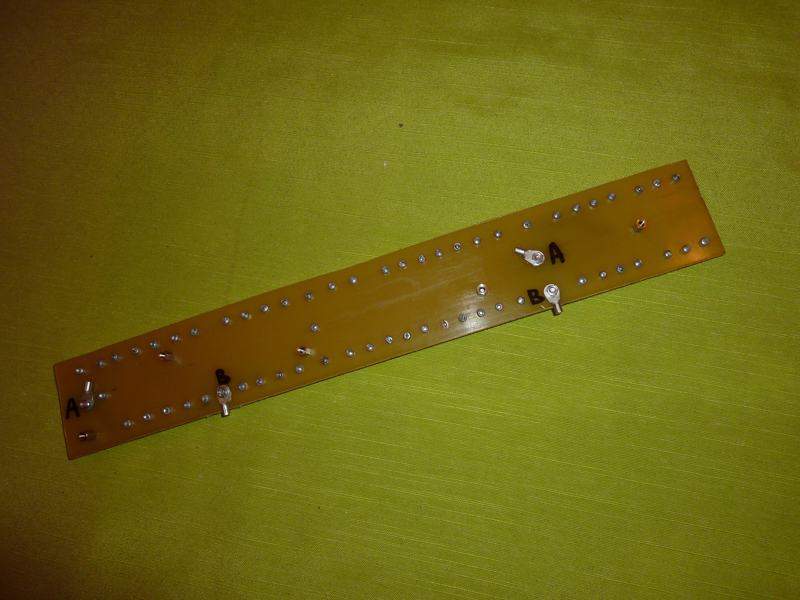

Точки А соединяються между собой, точки B соединяються между собой.
После чего борд был распаян, сделаны необходимые отверстия в шасси и все туда установлено. В процессе изготовления клиент попросил сделать дополнительное место под второй гейн и второй мастер - чтобы потом как-то через реле и оптопару реализовать что-то вроде второго канала (более гейнового). там пока стоят потенциометры-заглушки, как он созреет - сделаем.
Вот что получилось:
Сразу было переложены голубые и красные провода от трансформатора на другую сторону платки, но сфоткать забыл...
Питание реализовано следующим образом. Анодка, через мост, несколько конденсаторов и резисторов, т.е. все как обычно, а вот с питанием накала пришлось повозиться. Лампам нужно 6,3, а с трансформатора имеем 10В, по выпрямлению и конденсаторам - уже почти 12... Но при этом примерно 1,3А, а на 5 ламп это как-то маловато (EL84 - 760mA, ECC83 - 300mA), по ходу было решение использовать вторую 10-ти вольтовую обмотку и разделить питание (с одной на накал ламп преда, с другой - на накл ламп оконечника), но высокий ток (1А) и большое падение напряжения (около 5В) не позволило использовать обычные стабилизаторы типа LM317 - грелись страшно. Был куплены по 2 бакса регулируемые преобразователи DC-DC 2 штуки, которые тоже немного греются, но заметно меньше. От них и запитался накал.

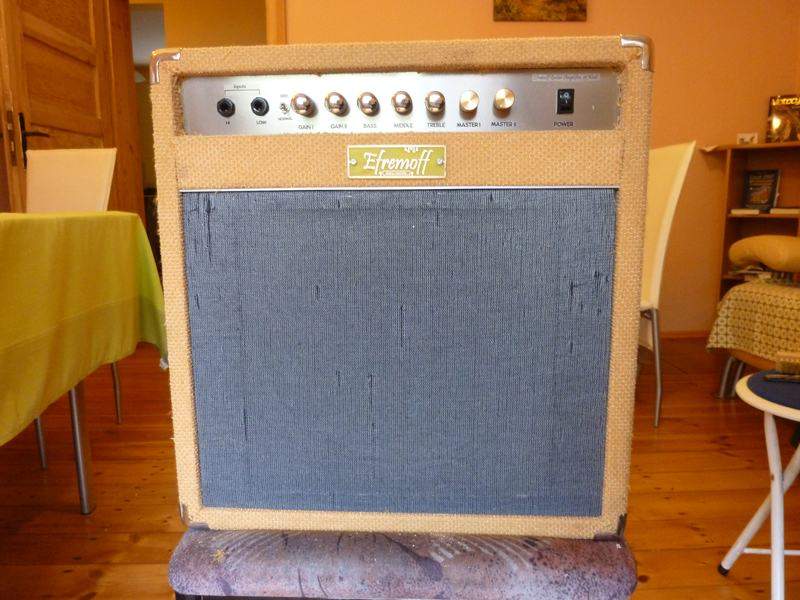

После испытаний, небольших корректировок, добавления второго входа (более чувствительного), пленка была содрана, нанесены надписи, вскрыто немного лаком, и установлено в старый корпус.
Не фонит, не гудит. После установки в корпус пропали все наводки (там вверху лежит пластина металлическая, по всей площади, к ней ручка крепиться наружняя - когда шасси поставили на место, эта пластина полностью закрыла все сверху и соеденилась с шасси. Т.е. мы получили полный экран со всех сторон, разве что кроме боков.
Играет - как по мне - отлично, звук немного приблюзованный, но клиент не играет тяжа, и именно такое и просил, хотя на гейне очень даже неплохо валит. В общем клиент в очень большом восторге. По крайней мере по сравнению с тем как звучало - стало многим-многим лучше.
Громкости хватает за глаза (в квартире больше чем на 9 часов мастер выкручивать уже стремно, при условии что гейн тоже где-то на 9-10 часов стоит).
Комбик иногда юзаеться на концертиках небольших да в студии домашней - так что чуть позже смогу выложить семплы.
По деньгам вышло - трансформатор около 62евро, лампочки все и панельки где-то в 35евро (часть ECC83 были заюзаны со старого комбика), конденсаторы-резисторы - где-то евро 10-15 может быть... Текстолит, заклепки, и прочее - еще где-то тоже около 5 евро, шасси - 10 евро. В общем-то и все. Силовик заюзал старый, динамик и коробка тоже вроде ничо так были.
Времени ушло - 4 вечера. Один - чтобы сделать борд, второй - чтобы все распаять на нем, третий - чтобы все смонтировать в шасси и припаять к панелькам, четвертый - чтобы все проверить, поиграть, содрать пленку, нанести надписи вскрыть лаком и поставить в корпус.
upd. Исправил некоторые грам.ошибки.
