Только не того баланса, что ты думаешь
Там это внутренний подстроечник баланса плеч фазоинвертора и чтобы его настроить, нужен осциллограф. Поэтому ту схему ты никак бы не осилил.

А еще нужен ГЗЧ

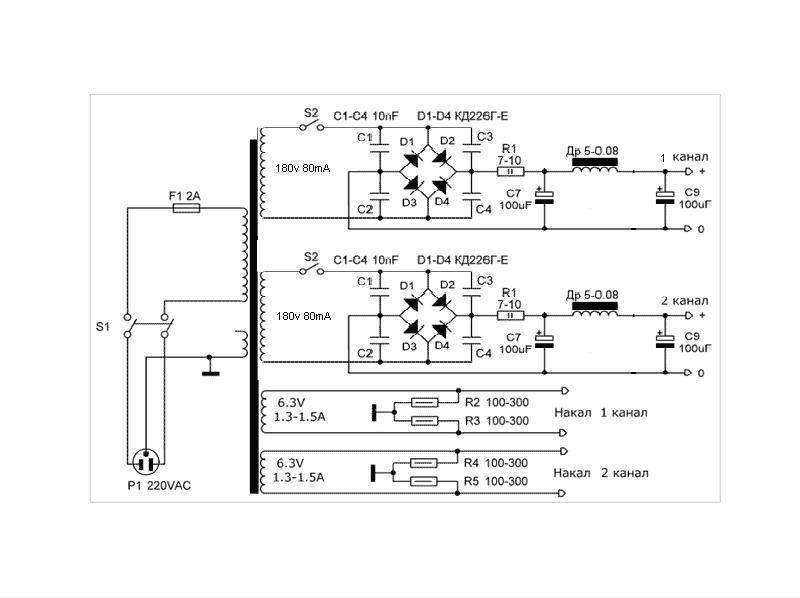

Есле я правильно понял
R1 7 - 10 Ом 2Вт
R2-R5 100 - 300 Ом 0,5Вт
(ток по резисторам недопонял к примеру 7-10 это такие и есть они или как?)

Это значит можно ставить от 7 до 10. R 1 можно не ставить вообще

Конденсаторы
C1-C4 10nF ?v -не менее 250в

C7 100uF ?v -
C8 100uF ?v -  все не менее 350в
С9 100uF ?v -
Диодный мост
D1-D4 КД226Г-Е (аналог загроничный подскажите плз) - любой на ток 1А и 1000в
Дроселя (сорь есле не правильно)
L1-L2 ДР 5-0.08
ну еще тумблер на включение S1 только не пойму зачем там S2, предохранитель на 2А -тумблером этим включают анодку после прогрева ламп, продлевая им жизнь

Трансформатор к примеру ТАН28

Ты пытаешься блок питания от одной схемы прилепить к другой, не учитывая отличие режимов. Для питания анодки усила на 6ф3п нужно 250в постоянки, а скомутировав  обмотки ТАН-28 ты получишь все 370. Так что тебе нужно не 215-225в как написано на схеме, а 180. Я бы посоветовал найти ТАН-31. Там 4-ре обмотки по 80в и 2-е по 20в. 80+80+20=180 отдельно для левого и правого каналов - так для стерео правильней будет. [ Указанное вложение недоступно ] [ Указанное вложение недоступно ]

Ты пытаешься блок питания от одной схемы прилепить к другой, не учитывая отличие режимов. Для питания анодки усила на 6ф3п нужно 250в постоянки, а скомутировав  обмотки ТАН-28 ты получишь все 370. Так что тебе нужно не 215-225в как написано на схеме, а 180.

Землячёк, ей богу, ты изучи вопрос поглубже, а не поверхностно, сидя на унитазе с сигаретой, тогда давай свои "гениальные" советы. Это схема питания не от другой схемы, а именно от этой.

Я уже давал ссылку на тему аудиопортала:

http://audioportal.su/showthread.php?t=2766

Тут тебе на несколько вечеров чтива, откроешь для себя много интересного, так же можешь пообщаться с Манаковым, расскажешь откуда у тебя 370вольт получилось

Каюсь не углубился... Сбили с толку комментарии ув. Манакова внизу предложенной Вами схемы, где написано, что питание схемы 250в

Схема нормально работает до +300в на анодах, лампы 6ф3п "Светлана" 70-х годов, делали с хорошей прочностью по превышению мощности рассеивания.
Смещение регулируешь около 45мА, чтобы аноды не краснели и порядок.

Прошу прощения и требую считать не действительной мою фразу "Ты пытаешься блок питания от одной схемы прилепить к другой, не учитывая отличие режимов."

Принято, забей

Но я не думаю, то предложил что-то в корне не правильное и по сему вредное.

Ты не предложил ничего плохого для тех, кто имеет представление о работе подобных схем.
Тут вот какое дело, автор темы делает первые робкие шаги по включению паяльника, он ещё даже не знает какие нужно применять провода в ламповых конструкциях, и всякого рода сомнения по правильности схемы, могут вызвать эпилептический припадок
Поэтому главное не спугнуть, а если читать умеешь, по моей ссылке есть все ответы на вопросы по схеме. Я сам ту тему дважды перечитал

по моей ссылке есть все ответы на вопросы по схеме. Я сам ту тему дважды перечитал

Блин, пришлось и там зарегиться... А жить то когда?!!!

Блин, пришлось и там зарегиться... А жить то когда?!!!

блин, а тебе повезло, у меня там чет не получаетса зарегатса((

они там идеальный звук ищут, отсюда вечные эксперименты

Так их эксперименты сводятся к "отслушиванию"    различных конденсаторов и использованию проводов из бескислородной меди, снятых с АТС до 1979года
Так вот сменить конденсатор, это означает установить его на прежнее место и от этого эстетика внутренней сборки хуже не станет.
Там изначально не особо уделяют внимания внутренней эстетике, то есть укладке проводов и расстановке элементов. Усиление там не большое и поймать "возбуд" там намного сложнее, чем в каком нибудь "кранке"
