По завершению трёхлетней эпопеи ну если не клонирования, то попытки сделать что-то похожее на Laney L5T-112 немного расслабился и между делом решил накатать “небольшой” (относительно времени протекания самого процесса создания аппарата) отчётик по этому поводу…
Ну в общих чертах это происходило так:
три года назад я задался целью подарить младшему гитару, но не простую, а самодельную.  (темка про симбиоз под названием Cortel)  Для осуществления этой цели, ввиду отсутствия у меня в то время необходимого инструмента и навыков работы с ним, пришлось привлечь старого приятеля, в прошлом одного из лучших гитаристов нашего городка, а в настоящее время “краснодеревщика”, так вроде раньше называли мастеров, занимающихся деревянным эксклюзивом. В своё время я описывал процесс создания этой гитары, поэтому повторяться не буду, в качестве благодарности за оказанную помощь (денег он бы всё равно с меня не взял) было договорено сделать приятелю усилитель, чтобы долгими зимними вечерами, когда взгрустнётся можно было вспомнить молодость и отвести душу перебирая струны. Высекать на неподключенной сами понимаете немного не то, тип усилителя и технические характеристики на его усмотрение… Выбор приятеля пал на Laney модели L5T-112, это было конечно несколько неожиданно, но уговор есть уговор, к тому же в интернете смог отыскать схему, она не показалась мне сложной, а в нашем провинциальном городке даже нашёлся такой агрегат (возможно единственный) который я всеми правдами-неправдами смог заполучить на сутки для “детального” изучения… Аппарат был разобран почти “до винтика”, всё было сфоткано-запротоколировано, сняты АЧХ и осциллограммы в разных режимах, измерены параметры по переменке и постоянке. Конструкционно решено было не отходить от оригинала (во всяком случае далеко), поэтому шасси было изготовлено по размерам “родного”, компоновка приблизительно такая же. Правда оригинал сделан на двухсторонней плате с применением SMD компонентов, что в любительских условиях затруднительно, да и размеры текстолита, который я смог тогда найти были явно недостаточны, поэтому пришлось переделать печатку под обычные детали и вынести блок питания на отдельную платку. Изготовления корпуса приятель взял на себя (ну как профи в работе с деревом) и будет он (корпус) чисто деревянным без МДФ, ДСП и дермантина, ну и приобретать динамик тоже будет сам. Казалось бы задача не такая уж и сложная, но тем не менее всякие то семейные, то рабочие дела постоянно вынуждали откладывать эту работу на потом… Приятель человек довольно покладистый, поэтому меня не подпинывал, а я, как в таких случаях чаще всего и бывает, всё откладывал и откладывал доделку аппарата до лучших времён, находя более “срочные” занятия. В прошлом году я совсем “обурел” и всё лето провёл в гараже занимаясь изготовлением гитар. Но вспомнив по весне поговорку “обещанного три года ждут”, прикинул – а срок-то истекает… отложил все свои проекты и занялся вплотную усилком. Прежде всего пришлось некоторое время разыскивать и собирать в кучу коробочки с посылками, с заказанными в своё время в разных местах, но так и не установленными детальками. На розыск приготовленных трансформаторов ушло аж два дня… Оказывается они были прибраны в отдельную коробочку, а за это немалое время коробочка неоднократно перемещалась и оказалась в самом дальнем углу шкафа, там где я её меньше всего ожидал найти. Затем пришлось восстанавливать в памяти хронологию событий и как что планировалось делать. Не обошлось и без некоторых “косячков”, недосмотренных раньше.

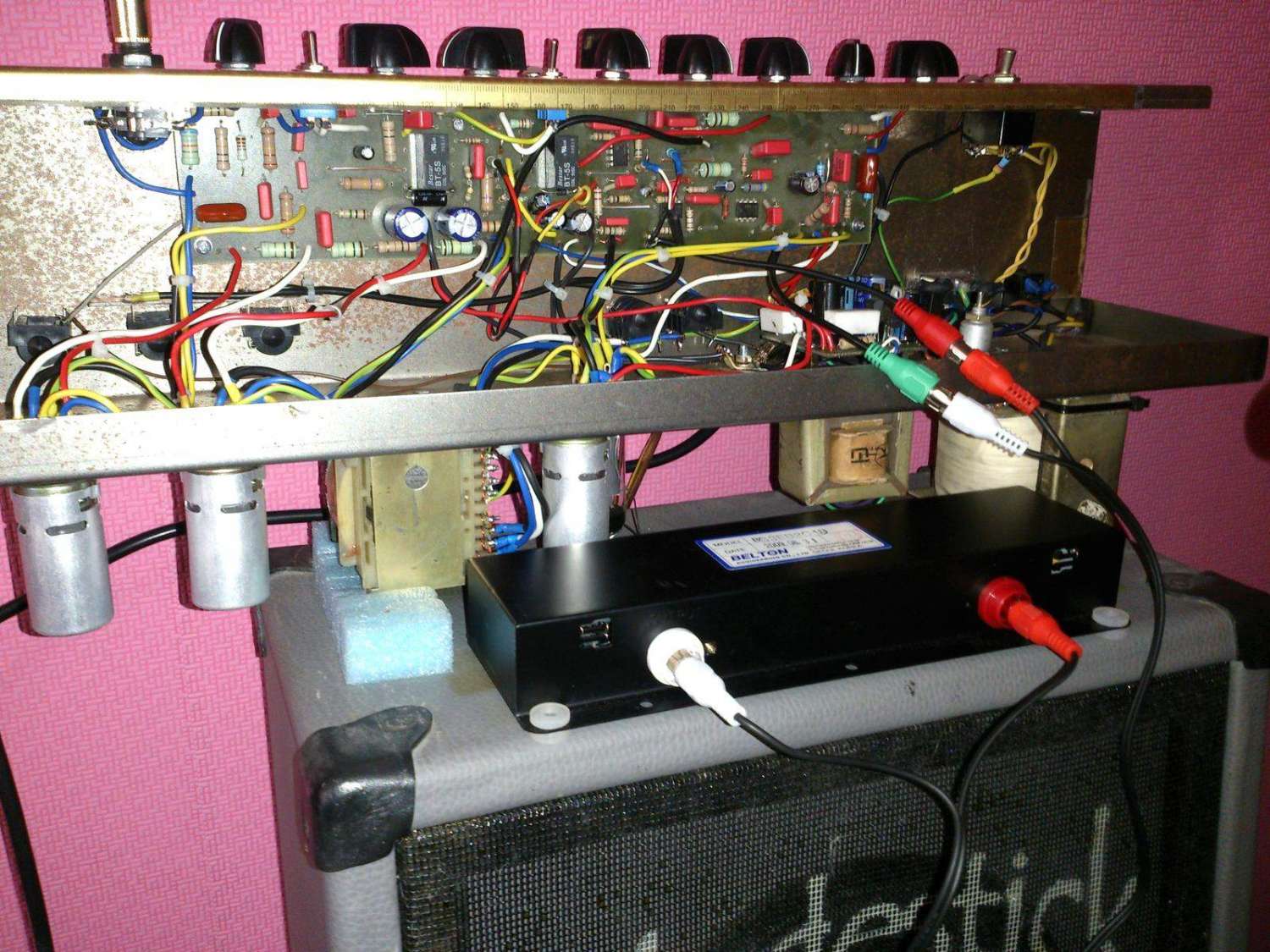

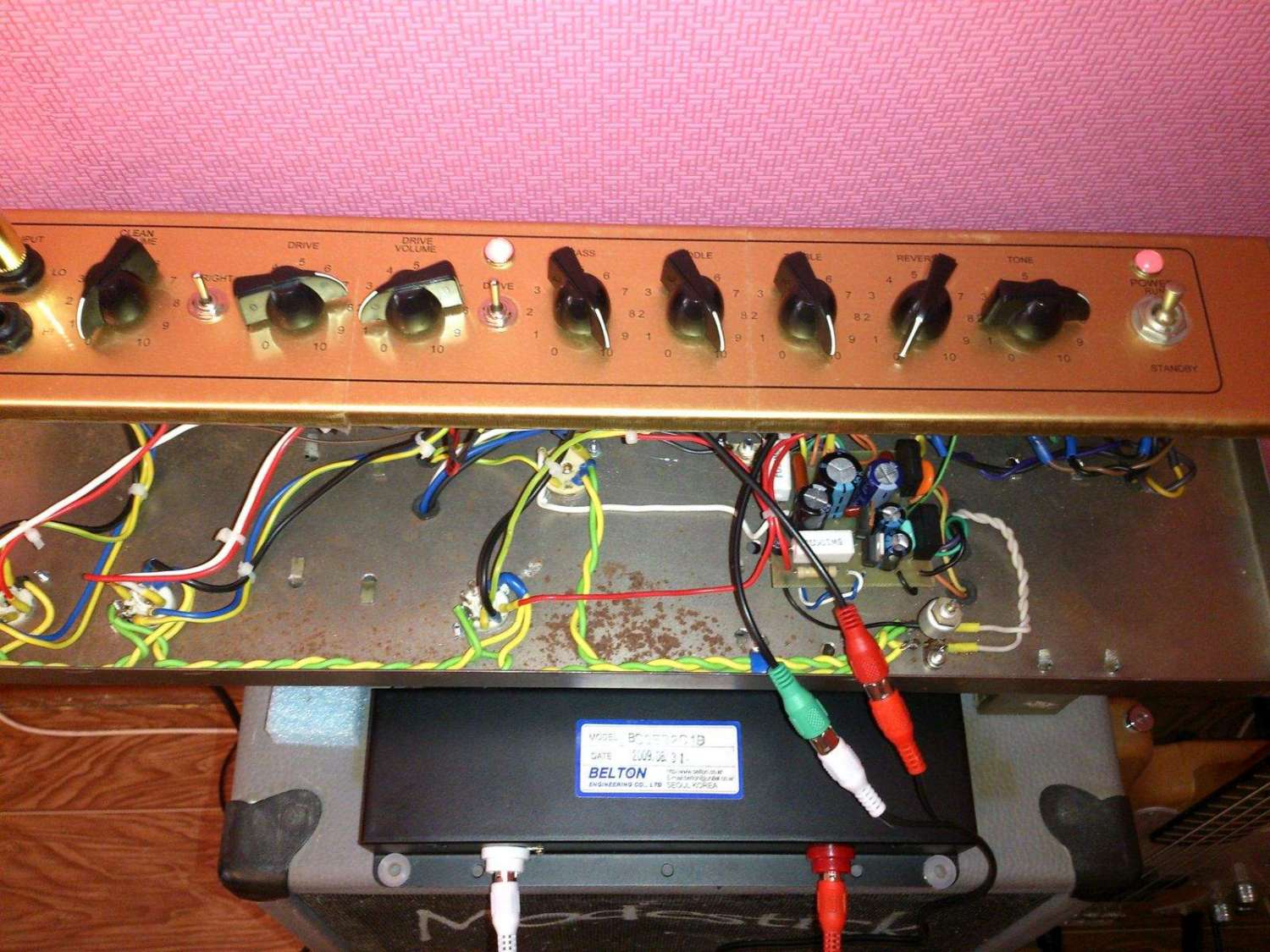

Но вот вроде всё установлено, спаяно, проверено – можно делать пробный пуск… Первое включение без ламп – проверка БП и напряжений, обнаружено отсутствие двух проводочков – массы на часть схемы и “+” на питание микросхем.  Но дыма и взрывов не было, что уже порадовало. После доработки вставляем  лампы, снова включаем – накал под нагрузкой 6,3 В, анодное по каскадам около номиналов, ни помех, ни щелчков, в динамике практически тишина, даже возникло сомнение – а работает ли… при прибавлении громкости лёгкое “тёплое ламповое” шуршание… Фон на громкости присутствует, незначительный, но глянув на схему понял, что забыл сделать заземление накала с регулируемой средней точкой.  Выключаем, разряжаем конденсаторы, дорабатываем схему – согласно оригиналу.
Очередное включение – настраиваем фон по-минимуму, теперь его слышно только на полной громкости прислонив ухо к динамику… подключаем ревер, щёлкнув по пружинкам убеждаемся в работоспособности… что ж – пора идти за гитарой…
Итак, гитара подключена, проверяем работу регуляторов – всё работает, частоты регулируются вполне вменяемо, ревер есть, не так много, но вроде как в оригинале он тоже не такой уж явный – всё-таки это пружина, а не цифра… проверяем “драйвовый” канал – перегруз есть, немного песочит, но может удастся регулировками добиться желаемого звука.
Скажу честно – то, что аппарат заработает сразу я сильно сомневался, всё таки первый раз на печатке ламповый усилок делаю, а тут всё работает и вроде всё устраивает, терзал домашних наверно около часа, проверял так и этак работу на разных режимах пока жена не заворчала. Появилась даже мысль, что если бы делал себе, то на этом можно было бы наверно и успокоиться. Но так как аппарат “заказной” успокаиваться рано, поэтому достал распечатку осциллограмм, заменил динамик на нагрузочный резистор, подключил генератор и осциллограф решил всё таки не доверять ушам, а сделать проверку по научному. На моё удивление осциллограммы почти соответствовали “оригинальным”, пришлось кое-что немного доработать, но это совсем уже мелочи. Оказалось из-за регулятора драйва – 1М/100К я найти не смог, поставил обычный 1М/1М, а зашунтировать один движок резистором забыл. Поигрался с сопротивлениями, подобрал номиналы, чтобы осциллограмма похожей была, ещё раз проверил покаскадно и решил угомониться пока не испортил чего-нибудь. Надо признаться, что такая компоновка может быть для производства и хороша, но для доработок и внесения изменений  крайне неудобна, приходится всяко немыслимо изворачиваться, чтобы что-нибудь перепаять или заменить. Из доработок ещё увеличил коэффициент усиления каскада выхода на ревер, всё таки маловато его показалось, а при добавлении регулятором на максимуме появляется фончик, даже скорее это шум операционника, из-за слабого сигнала выхода ревера + наводка на длинный, хоть и экранированный провод выхода ревера. Вот не помню, вроде в оригинале так же было, но нам этого не надо, поэтому решил всё таки доработать, увеличил амплитуду сигнала на вход ревера почти в два раза, теперь в принципе ручку ревера больше 5-6 крутить не приходится. (к сожалению на оригинале померять эту величину я забыл, остаётся надеяться, что МС выдержит увеличившийся ток нагрузки) Сейчас ожидаю визита будущего владельца, посмотрим как аппарат ему - понравится или нет, правда я его гоняю на Celestion Super 8, а он вроде планирует искать родной Celestion G12H, так что может ещё придётся кое что подстроить, но основная работа уже сделана.

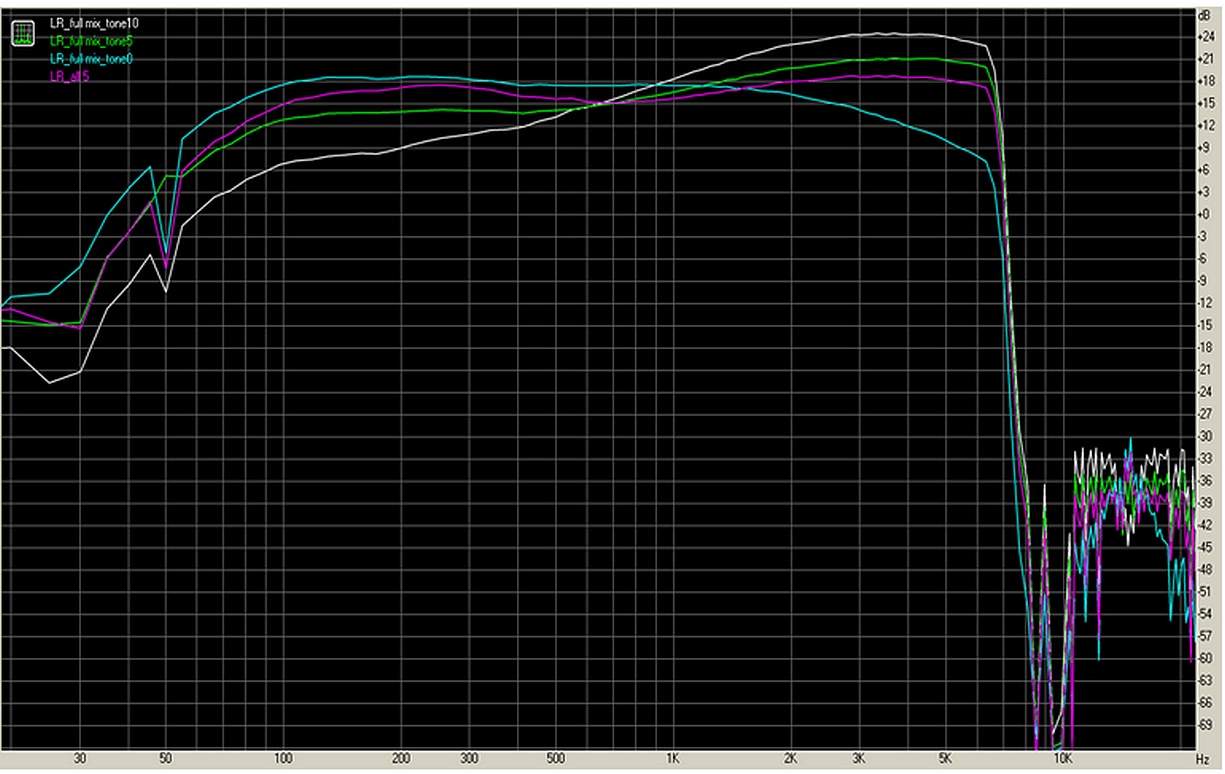

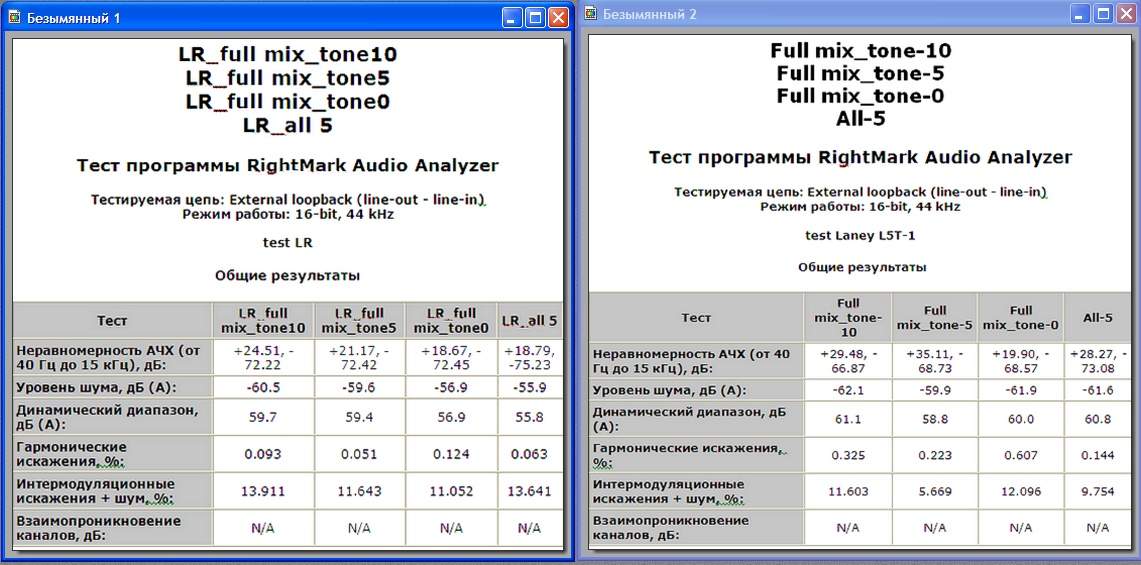

Для сравнения прилагаю некоторые тесты, снятые с оригинала и его “клона”. Разница в данных конечно присутствует, но думаю частично это может быть связано с условиями измерений.

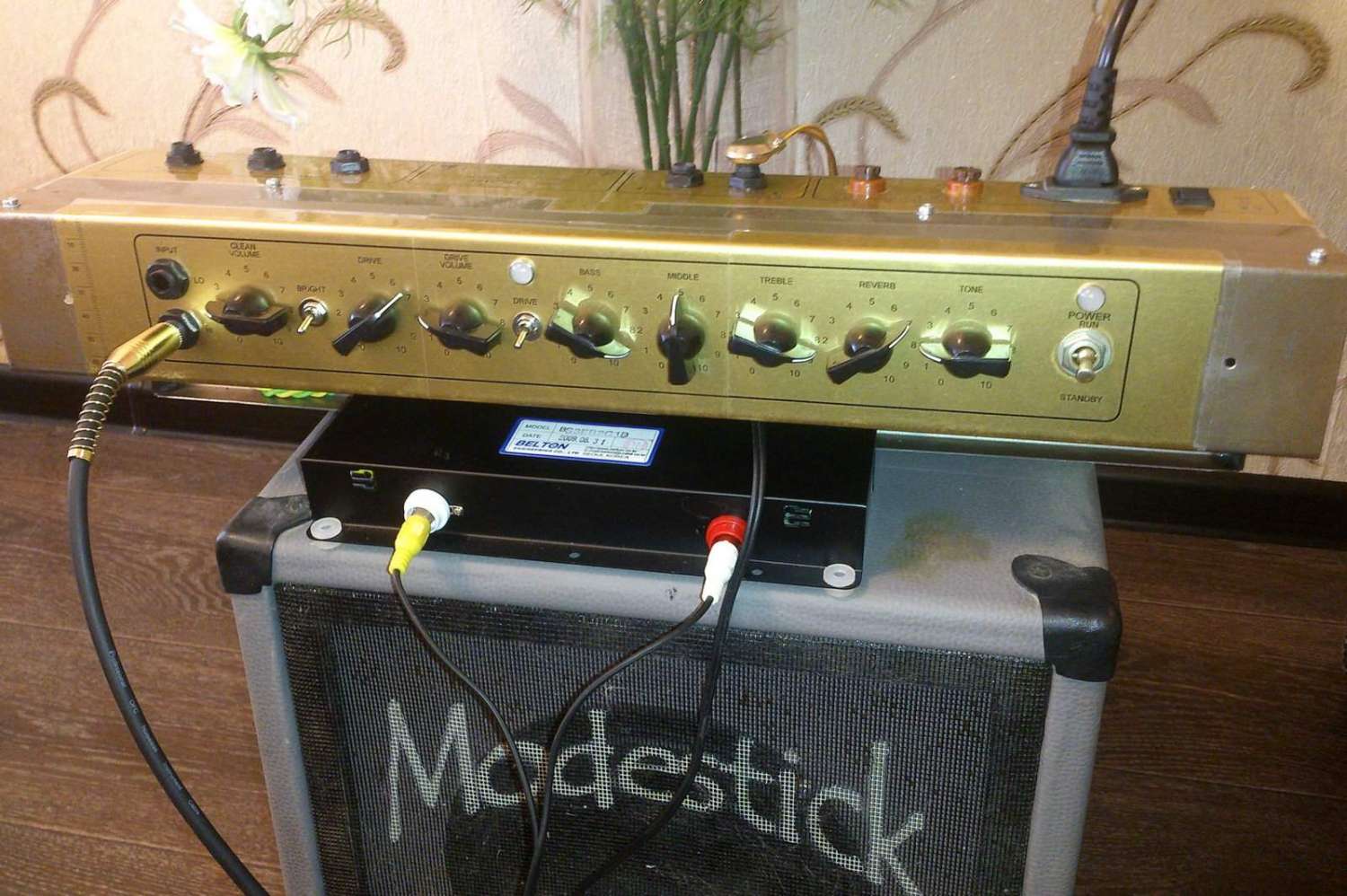

   Подводя итог, хотелось бы отметить тот факт, что результат мягко говоря превзошел ожидания. Я думал, что будет много мороки с отстройкой усилителя, но видимо всё-таки Laney есть Laney, его схемотехника хоть и без особых изысков, но на мой (конечно же далеко непрофессиональный) взгляд позволяет получить вполне вменяемый результат, несмотря на разброс в параметрах деталей, и на сами детали, отнюдь не высшего качества, а те, что удалось найти в загашнике и купить в местном магазине радиодеталей. На “чистом” гитара звучит вполне естественно, “прозрачно”, без мыльности и бубнения, на “драйвовом” канале перегруз накручивается легко, конечно на максимальном гейне несколько грязновато, но бриджевый звучок вполне “пробивной”, что на хамбе, что на сингле… Выходную мощность не замерял, но по ощущениям довольно громко – не менее 5 Ватт, дальше 4-5 clean не выкручиваю, драйвовый канал volum при гейне – 8 больше 3 не ставлю, не хочется портить отношения с соседями…
