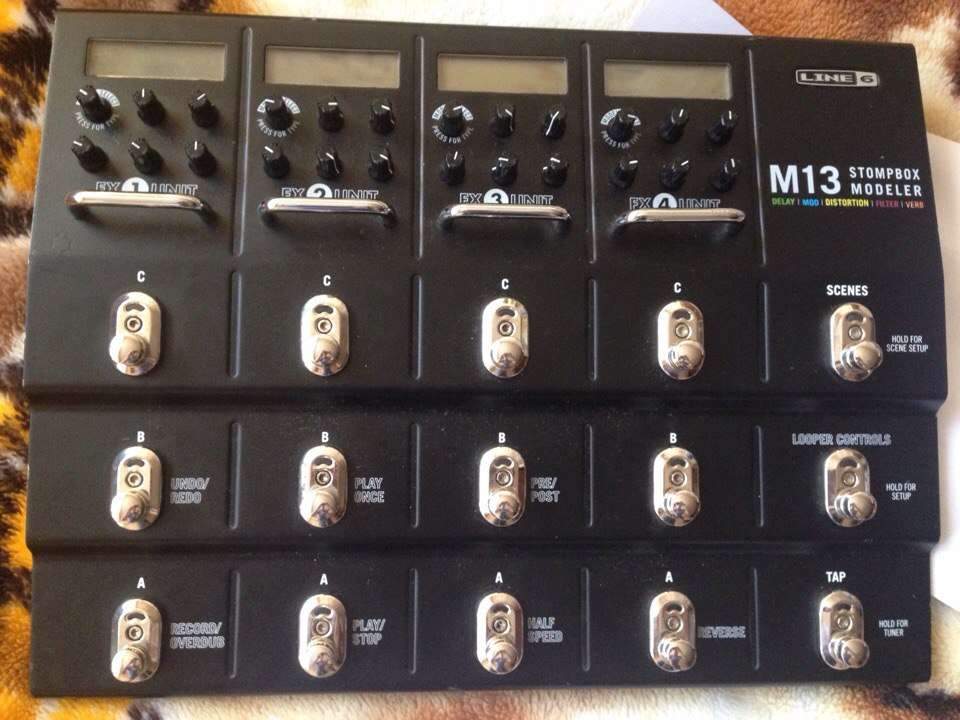

Здравствуйте, помогите пожалуйста! Устройство: line6 stompbox m13.

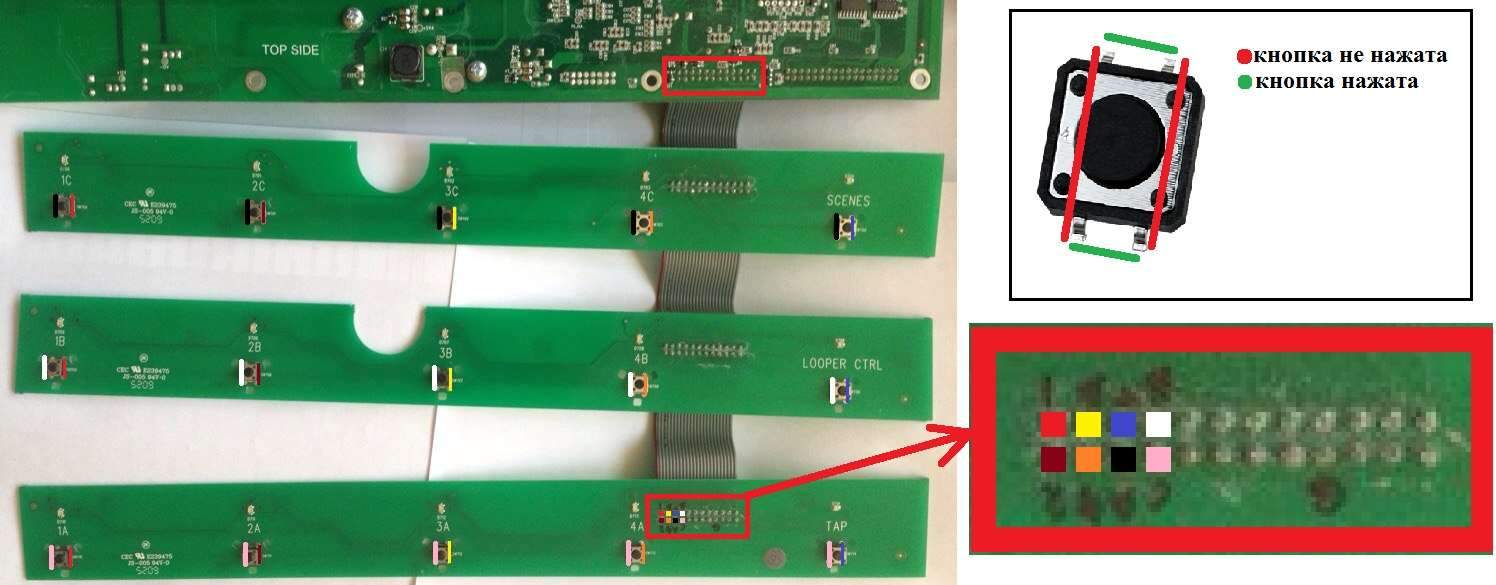

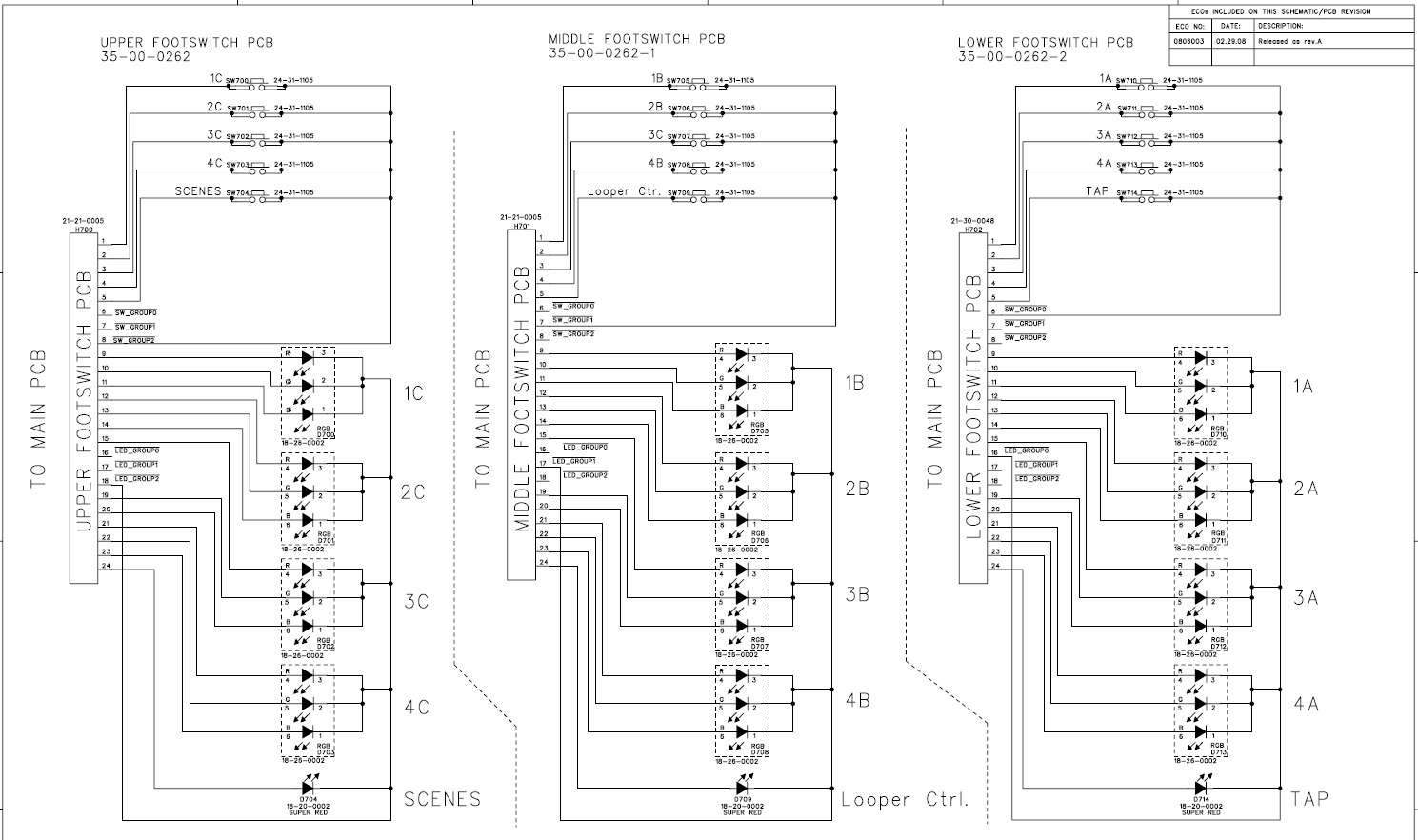

В общем плохо работала кнопка А3, было решено ее заменить. После перепайки перестал работать ряд кнопок: столбец А2-В2-С2. Я уже тысячу раз все заново прозванивал, не могу понять в чем дело. Проблема точно не в кнопках и не в шлейфе, на рисунке показано как я их прозванивал (одним цветом то что прозванивается). Пожалуйста подскажите какая может быть проблема. Ниже приложена оригинальная схема процессора.

Да, кнопки точно правильно припаяны
Я замерил напряжение на них, там получается что на рабочих кнопках где то 200мВ, а на не рабочем столбце 2А-2В-2С показывает 0В

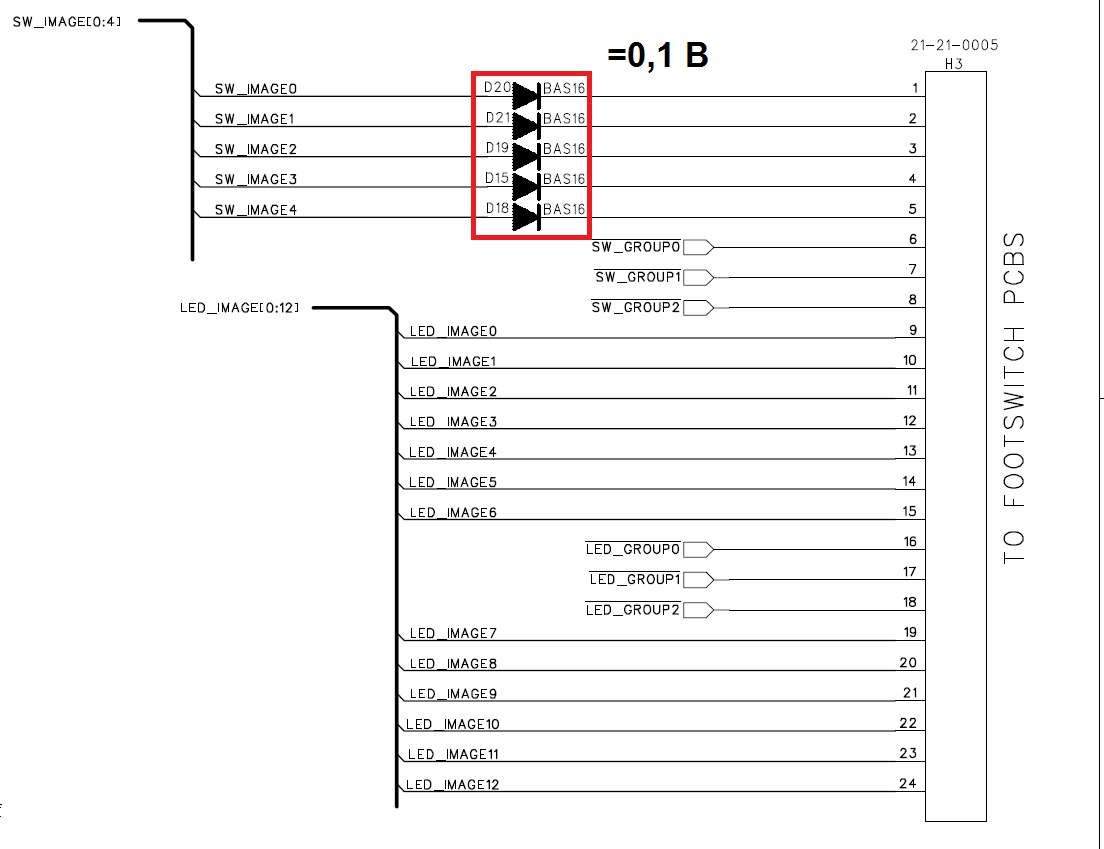

Потом еще замерил напряжение на диодах перед кнопками, там вроде везде одинаковое, около 100 мВ

я не понимаю, что вы имеете ввиду
там были абсолютно аналогичные кнопки, у которых при нажатии все 4 кнопки замыкаются

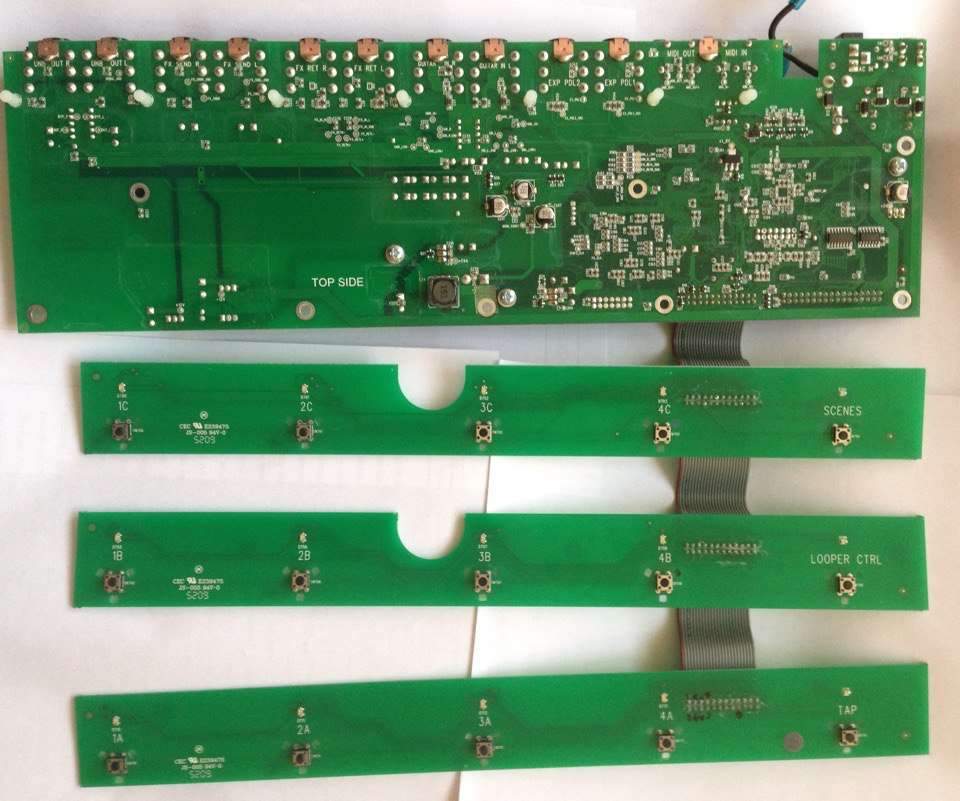

ребят, проблема точно не в кнопках. там на плате дорожки сделаны так, чтобы сигнал передавался с вертикали на горизонталь, где вертикаль уже замкнута на плате.

проблема так и не решена(
я ещё 25 раз все прозвонил, контакт везде есть: и от кнопок к шлейфу, и от шлейфа к диодам, и от диодов к микроконтроллеру, а больше там по сути ничего и нет. может сгорела ножка микроконтроллера? но там видимых повреждений нет.
заметил одну вещь: то что напряжение на диоде, соответствующий рабочей кнопке, падает до 0В, когда собственно нажимаю на рабочую кнопку. то есть получается, что ножка микроконтроллера заземляется. чего не происходит со столбцом с нерабочими кнопками, там почему то напряжение на диоде увеличивается при нажатии. может это поможет за что то зацепиться?

хосспадя, отпаяй свою кнопку, включи девайс и коротни проводочком. глядишь и увидится кто виноват и что делать.

повторюсь, что проблема не в кнопке, я уже выпаивал и проверял. дело в том что не работает столбец не тот в котором я менял кнопку
