да, с 12АU7 - достаточно симпатично получается. )) купи лампочку - она не сильно дорогая, в корпус - и удивлять друзей. ))

... и добавил:

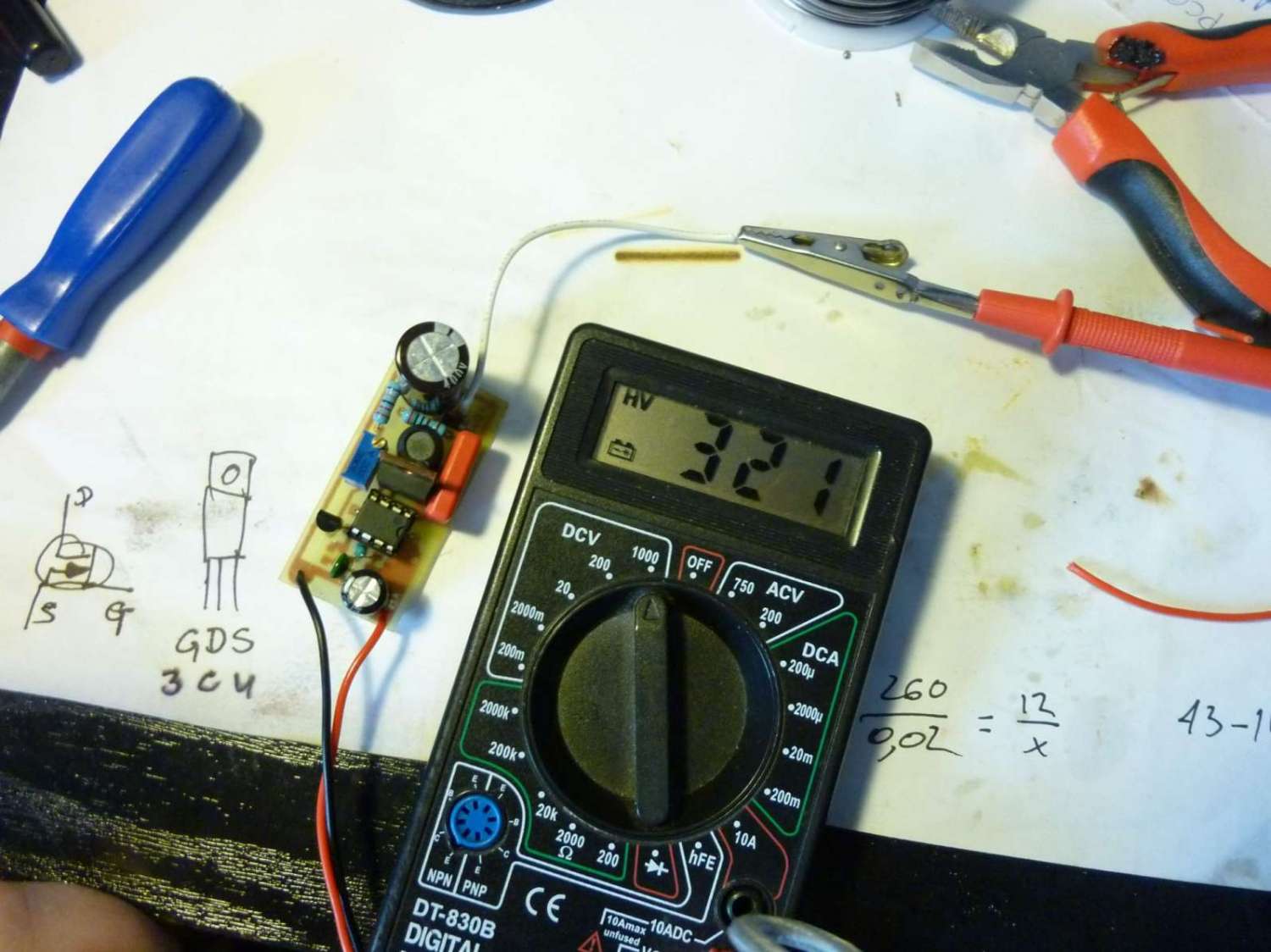

Кстати, закончил умножитель.

На данную платку подается 12В. Под нагрузкой - проседает вольт на 20-30 - в зависимости от типа лампы. Напряжение можно крутить в районе 80-350в. На совковой 6н1п - слышен низкочастотный гул, во всем диапазоне напряжений (от 80 до 350в). С ростом напряжения гул усиливается. На импортных лампах типа 12AX7, ECC83, Ecc82 - ни гула, ни фона, ни писка - нет (надо будет попробовать 6н2п или 6н9с). Могу предположить что из-за того что на 6Н1П берется много тока (на 300в - нужно около 15мА на лампу - соответсвенно на сам умножитель будет кушать от бп где-то около 450-500мА + к этому еще накал в 600мА, плюс остальные мелочи) то не выгребает уже сам исходный 12V  бп мой (он примерно на 1А).

Но думаю пару баллонов 12AX7 будет держать в легкую данная схема, что очень удобно для разных ламповых педалек. )))

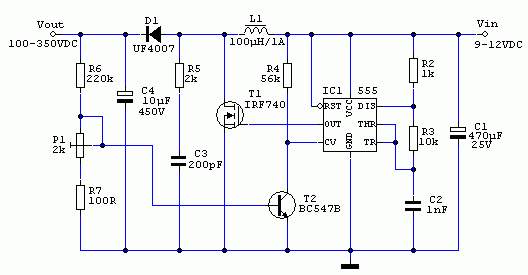

Схема:


Лейка:
 nixie_lay6.rar (9.14 КБ - загружено 94 раз.)

Диод - только утльтрафаст, с рабочим напряжением на "повыше". UF4007 - для меня был наиболее доступным вариантом. ФастРекавери, или обычные выпрямительные диоды - не подойдут - мосфет и катушка будут очень и очень грется (мосфет через 4-5 минут работы начинает дымится).
Катушку - брал на ибее за 2-3 доллара 10 шт. 100mH/1A

Резисторы 220К и 2К - лучше брать в районе 1Вт, остальные стоят обычные - 0,5-0,25ватта. На плате стоит 2 резистора смд по 110к - это у меня не было под рукой на 56к, пришлось извратится...

Конденсатор на 200p может быть от 100 до 220 - без какого либо слышимого влияния на результат. рабочее напряжение этого конденсатора - от 450в.
конденсатор на 1nF - любая пленка, с рабочим напряжением от 50в. в исходном варианте используется 2,2нф - но у меня на такой емкости очень сильно грелся мосфет и свистела катушка. При уменьшении емкости - увеличивается частота работы генератора - мосфет грется перестал, катушка не свистит. Можно подобрать по своему вкусу от 560пф до 2нф.
В готовом варианте у меня стоит выходной конденсатор на 22мкф/400в - он больше по габаритам чем 10мкф/450в, поэтому немного "не влез". но работает. Этот конденсатор лучше чтобы был lowESR - тогда будет меньше грется транзистор и катушка.

Мосфет - подойдет практически любой n-мосфет, на рабочее напряжение от 400в, и ток от 8А. Так же важно - не стоит касатся "радиатора" мосфета - она соедененина с выходной ногой, и там присутсвует напряжение. Насколько велика там сила тока - проверять желания не было. Соответсвенно - нельзя крепить радиатор, связанный электрически с корпусом устройства (во первых - на корпусе почти всегд находится минус, во вторых - даже если корпус изолирован от массы устройства - думаю не очень приятен факт, что там может быть какой-либо положительный потенциал...

За час работы в холостом режиме - транзистор чуть теплый, катушка холодная. При нагрузке в 1 лампу ECC83 - через пять минут транзистор нагрелся несколько теплее (но не криминально), но за дальнейший час - температура ощутимо не изменялась. При использовании лампы 6н1п - транзистор был горячий, около 40-45 градусов (ну когдя я куплю нормальный тестер с термопарой???), но опять же - за час - температура от начальной не сильно меналась. Внутри корпуса - не тестил, но думаю должно быть нормально. На крайний случай прикручу какой-то маленький радиатор на пару-тройку квадратных сантиметров.

Попробую теперь собрать какой-то преамп басовый или гитарный овер с использованием данного умножителя.

Нет разницы - LM или NE - схематически они вроде как одинаковые, только производитель разный.

... и добавил:

А насчет 14в - согласно даташиту 555 таймер (NЕ или LM) держит до 18в питание. так что проблем быть не должно.

а чож анодку только 23,7? не было возможности выше раскрутить? если анодное высокое - то там может быть очень большая амплитуда выходного сигнала, делитель с повторителем бы туда, на мосфете...  а то можно и попалить чувствительные входа звуковой карты, или усилителя. Или я не прав?

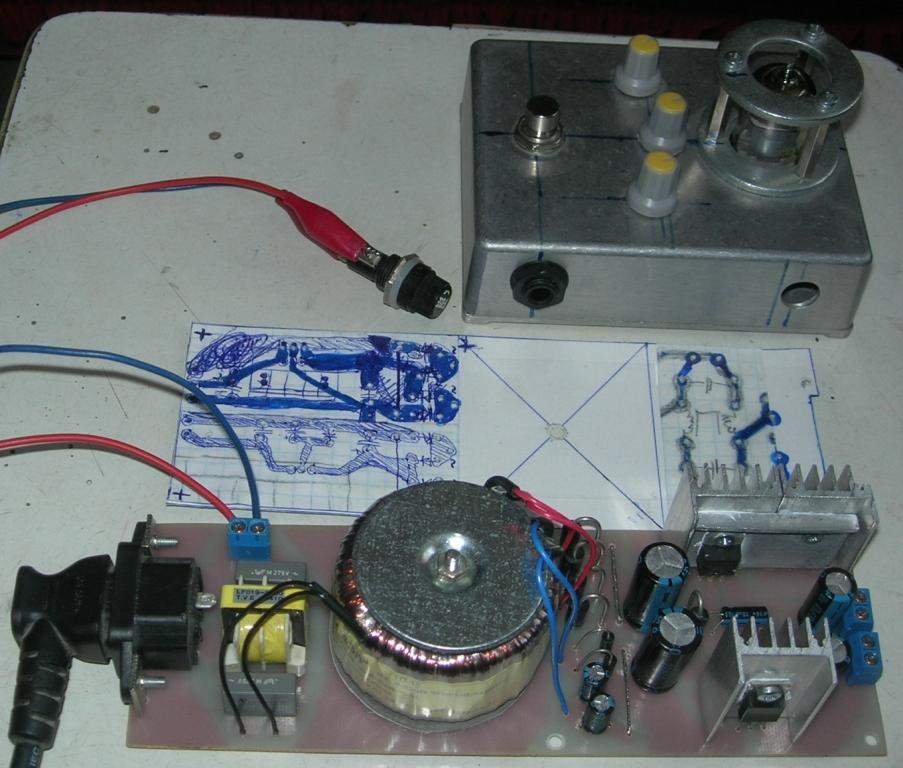

Это насколько я помню - ламповый оконечник, так что будет отлично думаю ))

... и добавил:

А насчет анодки - стабилизируй до 30в. Там на самом деле разницы между 20 и 30 воль анодки - нету никакой. Просто цифра была странная )) . Честно говоря в ECC82 я даж как-то не услышал разницы между 12 и 200в...

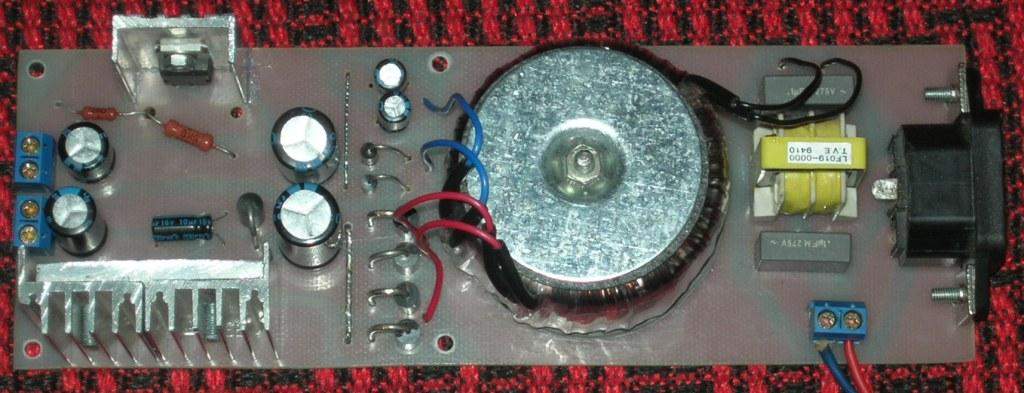

В принципе - от соединения земель ничего криминального не произойдет. так что вполне может хватить и трех проводов. Земля, накал (который только накал, и больше ни с кем не соединяется) и анодное.  Если очень хочется - то да, 4. 12вольт с его землей - питаем только накал. больше никуда эту землю можем не подвязывать. А анодное и его земля - используется для питания всей остальной схемы.

Я LM317 в корпусе ТО220 использую почти везде, если не превышать мощность выделяемую на стабилизаторе в 1 ватт без использования радиатора и в 2ватта с использованием радиатора - то все отлично работает (очень грубо посчитать это можно взяв кол-во вольт падения напряжения на стабилизаторе, помноженное на потребление схемы, если выходит до 1,3 - то можно не цеплять даж радиатор, больше - с радиатором. При получаемой VA больше чем 2,5 - лучше перейти на стабилизатор в корпусе ТО3 или использовать иную обвязку - есть в даташите вроде как). Может автору статьи попадались некачественные (неоригинальные) LM317? Единственное, чего нету в даташите по LM317 - это конденсатора на входе в 470-1000мкф (считается, что он всегда стоит после выпрямительного моста). По своим характеристикам стабилизации она ощутимо лучше, чем то, что в серии L78XX.

Ничо, ламой нагрузишь - просядет чуток. ))

Обнаружил у себя кучу 6Н3П. как они в звуке гитарном? отзывы слышал от "полный шлак" до "очень певуча". Да, там цоколевка специфическая, но небольшой анодное (номинально 150в, а по факту нормально работает от 80-90) позволяет без проблем юзать тот же блок питания от никси. в общем - есть у кого-то опыт работы с этой лампочкой?
