Re: Макетка приспособленная под разработку педалей
« Ответ #15 : Декабря 06, 2022, 15:15:31 »
Так проводов не будет, толкьо маленькие перемычки

Оффлайн Dying Fetus

  • Moderator
  • *****
  • Сообщений: 10260
  • Репутация: +1318/-24
  • DIYng Fetus
    • http://cathar.ru
Re: Макетка приспособленная под разработку педалей
« Ответ #16 : Декабря 06, 2022, 18:06:26 »
Цитата: Farfore от Декабря 06, 2022, 15:02:16
В плане?

... и добавил:

Я просто хочу все максимально аккуратно сделать в виде платы, что бы не было потом  неразберихи

в прямом.
собирай паук с деталями как угоно:
картон
пятаки на текстолите
макетка
говнобордд для ардуинщиков

и вот этот многополюсник цепляй к остальной обвязке на печатке = вход эффекта\выход\эфффекта и т.п.



универсальное решение на долгое время не сделаешь, просто потратишь время, которое можно потратить на макетирование интересных примочек

Оффлайн Alex_SG

  • Ветеран форума
  • ******
  • Сообщений: 3942
  • Репутация: +649/-7
  • хейтер и пессимист :crazy:
Re: Макетка приспособленная под разработку педалей
« Ответ #17 : Декабря 06, 2022, 18:55:40 »
Ни в коей мере не хочу никого ни от чего отговаривать, но такая макетка это одна из тех вещей, которые лучше купить готовой.
Ну только если нет какой то особой страсти к изготовлению стендового оборудования.
Если оценить затраты труда, времени и расходы на комплектующие, то с удивлением можно обнаружить, что её цена будет сильно выше даже озвученных 150$...
Если нет желания возиться с ЛУТ и химией, последуйте советам Geezer, он много простых вариантов макетирования на форуме показал.
Но если таки сделаете этот проект, то посмотреть на результат очень интересно. Без шуток.

Оффлайн Spero_In_Inteligo

  • Ветеран форума
  • ******
  • Сообщений: 6050
  • Репутация: +634/-10
  • к.т.н., программист, музыкант и фотограф, паяльщеГ
Re: Макетка приспособленная под разработку педалей
« Ответ #18 : Декабря 06, 2022, 20:30:52 »
Цитата: Alex_SG от Декабря 06, 2022, 18:55:40
Ни в коей мере не хочу никого ни от чего отговаривать, но такая макетка это одна из тех вещей, которые лучше купить готовой.
Ну только если нет какой то особой страсти к изготовлению стендового оборудования.
Если оценить затраты труда, времени и расходы на комплектующие, то с удивлением можно обнаружить, что её цена будет сильно выше даже озвученных 150$...
Если нет желания возиться с ЛУТ и химией, последуйте советам Geezer, он много простых вариантов макетирования на форуме показал.
Но если таки сделаете этот проект, то посмотреть на результат очень интересно. Без шуток.

Благие слова.

К сожалению, чтобы приходить к подобным заключениям, и далее действовать рационально нужно набить собственных шишек. ???

Оффлайн Geezer

  • Живу на форуме
  • *******
  • Сообщений: 8069
  • Репутация: +2373/-17
  • Atypique
Re: Макетка приспособленная под разработку педалей
« Ответ #19 : Декабря 06, 2022, 22:01:32 »
Лампадка тоже макетируется :):
https://disk.yandex.ru/i/yfRkOnv9yMgR9Q

Оффлайн Farfore Автор темы

  • Завсегдатай
  • ***
  • Сообщений: 368
  • Репутация: +15/-0
Re: Макетка приспособленная под разработку педалей
« Ответ #20 : Декабря 06, 2022, 22:12:19 »
Цитата: Alex_SG от Декабря 06, 2022, 18:55:40
Ни в коей мере не хочу никого ни от чего отговаривать, но такая макетка это одна из тех вещей, которые лучше купить готовой.
Ну только если нет какой то особой страсти к изготовлению стендового оборудования.
Если оценить затраты труда, времени и расходы на комплектующие, то с удивлением можно обнаружить, что её цена будет сильно выше даже озвученных 150$...
Если нет желания возиться с ЛУТ и химией, последуйте советам Geezer, он много простых вариантов макетирования на форуме показал.
Но если таки сделаете этот проект, то посмотреть на результат очень интересно. Без шуток.
Насчет времени и труда, да возможно долго и сложно, но проект как помню +- интересный, и учитывая что я школьник мне лучше сэкономить деньги чем время  :)

... и добавил:

Цитата: Geezer от Декабря 06, 2022, 22:01:32
Лампадка тоже макетируется :):
https://disk.yandex.ru/i/yfRkOnv9yMgR9Q
кстати насчет лампы хотел попросить схему проверенного преобразователя, у меня есть 1, но она 200v макс выдает, не всегда устраивает
« Последнее редактирование: Декабря 06, 2022, 22:20:12 от Farfore »

Оффлайн Geezer

  • Живу на форуме
  • *******
  • Сообщений: 8069
  • Репутация: +2373/-17
  • Atypique
Re: Макетка приспособленная под разработку педалей
« Ответ #21 : Декабря 06, 2022, 22:23:09 »
Цитировать
насчет лампы хотел попросить схему проверенного преобразователя

Фатальные напряжения не люблю - всю жизнь работал с полупроводниковой аппаратурой.
Когда дёргает током - эта романтика не для меня, я предпочитаю низковольтную схемотехнику.
Вполне играбельно получилось для 6Н3П +51 Вольт, для 6Н2П +23 Вольта, для 6Н28Б +30 Вольт :)

Оффлайн Spero_In_Inteligo

  • Ветеран форума
  • ******
  • Сообщений: 6050
  • Репутация: +634/-10
  • к.т.н., программист, музыкант и фотограф, паяльщеГ
Re: Макетка приспособленная под разработку педалей
« Ответ #22 : Декабря 06, 2022, 22:25:03 »
Цитата: Farfore от Декабря 06, 2022, 22:12:19
Насчет времени и труда, да возможно долго и сложно, но проект как помню +- интересный, и учитывая что я школьник мне лучше сэкономить деньги чем время  :)

Немного экономики.

"невзлетевший проект" может пойти в ведро(с деньгами на него потраченными). И придется потратиться еще раз, с учетом ошибок. Процесс итеративный, количество итераций напрямую влияет на количество потраченных ресурсов, из которых деньги, по вашим словам, основной ограниченный ресурс. ;)

Оффлайн Farfore Автор темы

  • Завсегдатай
  • ***
  • Сообщений: 368
  • Репутация: +15/-0
Re: Макетка приспособленная под разработку педалей
« Ответ #23 : Декабря 06, 2022, 23:01:14 »
Деньги ограниченные на покупку переоцененых предметов, а на что-то, что я буду делать сам не настолько ограничен :)

Оффлайн surfin bird

  • Эксперт
  • *****
  • Сообщений: 2636
  • Репутация: +469/-4
  • Поциент из Масквы
    • Surfin Bird
Re: Макетка приспособленная под разработку педалей
« Ответ #24 : Декабря 06, 2022, 23:10:35 »
В пластинке гетинакса два отверстия, через которые пропускается пара ( или более ) витков луженого или хорошо зачищенного провода. Практически неубиваемая контактная площадка готова  ???. Аналогично мона скрутить из провода и туррет и лепесток любой формы и даже металлизированное отверстие  :o


https://youtu.be/DDfjfh9_tns

https://guitarplayer.ru/equipment-craft/vopros-po-maketnym-platam/

https://guitarplayer.ru/equipment-craft/pechatka-ili-naves/90/

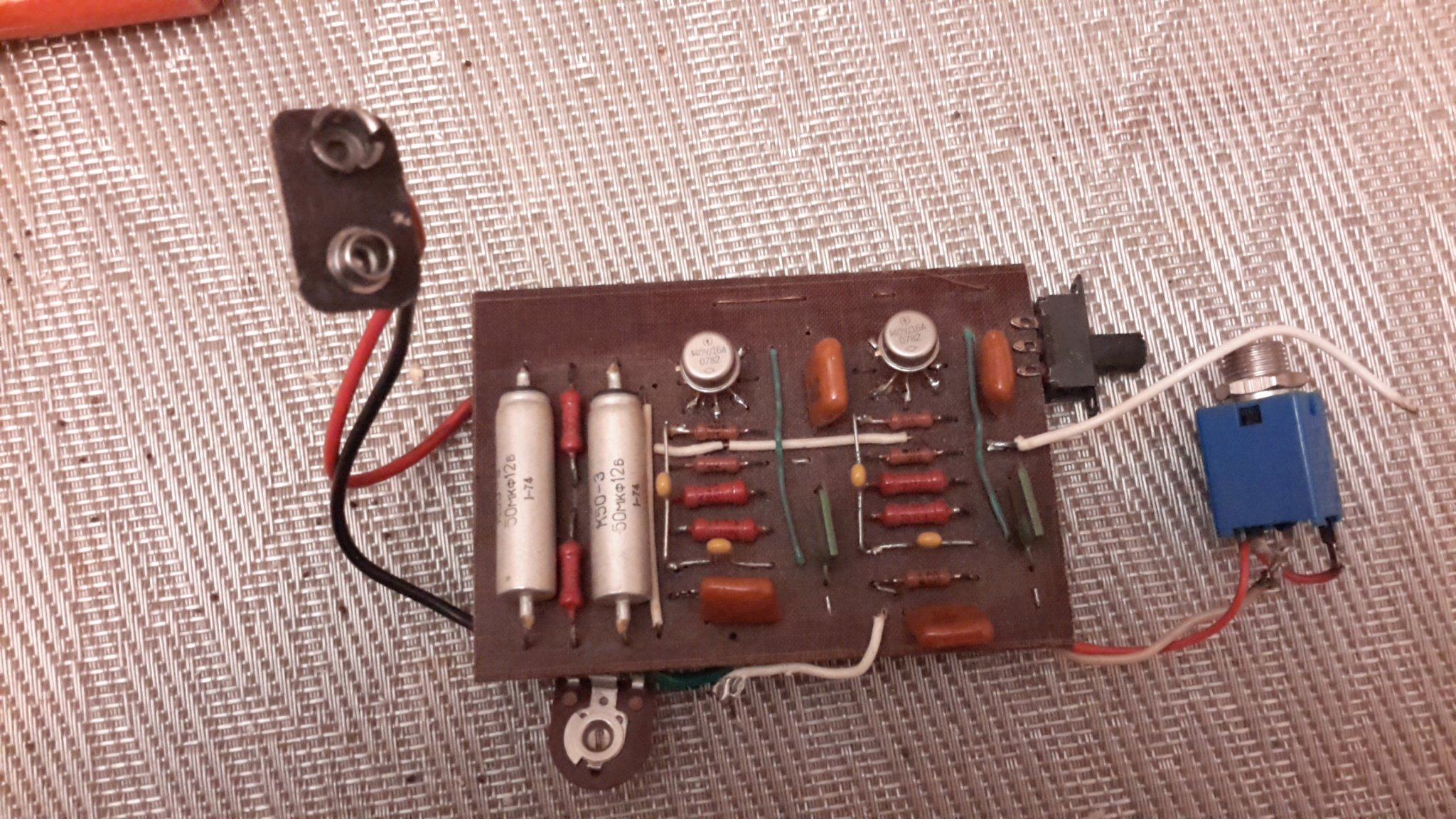

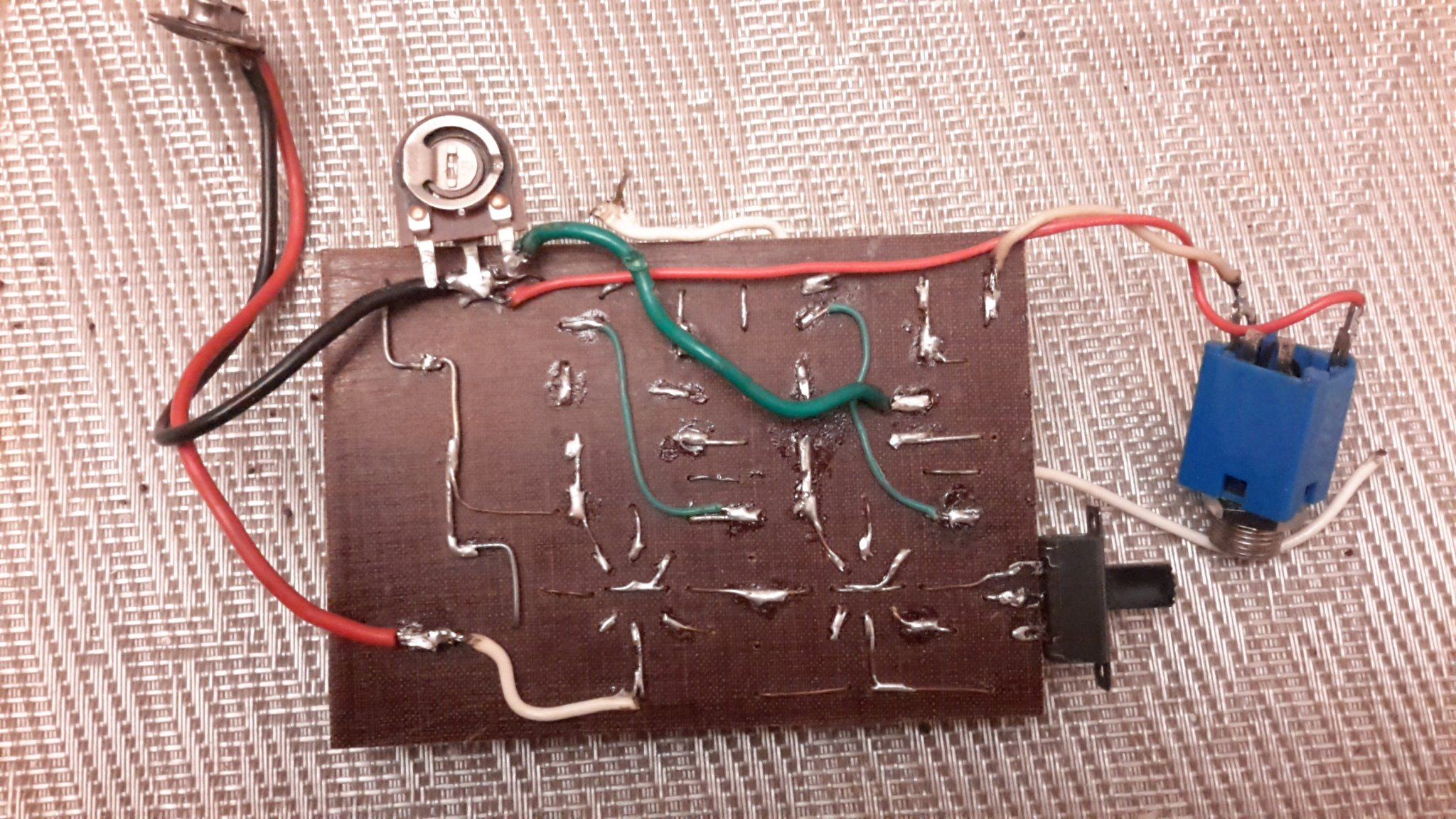

В начале девяностых собирал, зачесалось проверить насколько эффективна схемка,
проект одного вечера, шо называется ;D
« Последнее редактирование: Декабря 06, 2022, 23:40:57 от surfin bird »

Оффлайн Vasik_NJ

  • Живу на форуме
  • *******
  • Сообщений: 8106
  • Репутация: +2202/-29
  • GuitarPlayer.Ru fan!
Re: Макетка приспособленная под разработку педалей
« Ответ #25 : Декабря 07, 2022, 16:53:46 »
Цитата: Geezer от Декабря 06, 2022, 22:01:32
Лампадка тоже макетируется :):
https://disk.yandex.ru/i/yfRkOnv9yMgR9Q

Почему картинки нельзя через форумный движок выкладывать?
У меня яндексовские ссылки не открываются...  :(

Оффлайн Farfore Автор темы

  • Завсегдатай
  • ***
  • Сообщений: 368
  • Репутация: +15/-0
Re: Макетка приспособленная под разработку педалей
« Ответ #26 : Декабря 07, 2022, 16:57:05 »
Цитата: Vasik_NJ от Декабря 07, 2022, 16:53:46
Почему картинки нельзя через форумный движок выкладывать?
У меня яндексовские ссылки не открываются...  :(
Держите  :)

Оффлайн Alex_SG

  • Ветеран форума
  • ******
  • Сообщений: 3942
  • Репутация: +649/-7
  • хейтер и пессимист :crazy:
Re: Макетка приспособленная под разработку педалей
« Ответ #27 : Декабря 07, 2022, 17:34:04 »
Geezer,
Цитировать
Лампадка тоже макетируется :)
А что за лампадка, если не секрет?
Что то я такую конфигурацию штенгеля впервые вижу  :rolleyes:

Оффлайн Geezer

  • Живу на форуме
  • *******
  • Сообщений: 8069
  • Репутация: +2373/-17
  • Atypique
Re: Макетка приспособленная под разработку педалей
« Ответ #28 : Декабря 07, 2022, 18:53:44 »
Цитировать
А что за лампадка, если не секрет?

Лампадка 6Н28Б-В.
При питании +30 Вольт выдаёт вполне играбельные результаты ;):
Верхний луч - анод 1, нижний луч - анод 2:
https://disk.yandex.ru/i/DqGbqs2mxqntdg
С1-65 показывает то же самое :):
https://disk.yandex.ru/i/QKcikU5rFwMoJw
https://disk.yandex.ru/i/_dzlcxl5EPH8_w

Оффлайн Alex_SG

  • Ветеран форума
  • ******
  • Сообщений: 3942
  • Репутация: +649/-7
  • хейтер и пессимист :crazy:
Re: Макетка приспособленная под разработку педалей
« Ответ #29 : Декабря 07, 2022, 19:19:00 »
Цитировать
Лампадка 6Н28Б-В.
Хм... Так у неё усиление 22 всего, понятно почему для примочек не рассматривалась :)
Разве что для чистого...
