подойдут


или

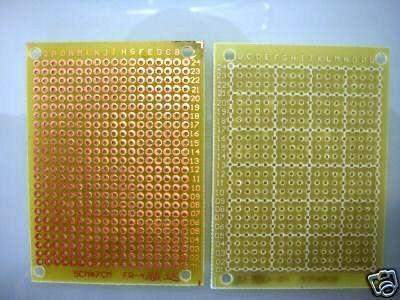

На первой только контактные площадки и проще паять.

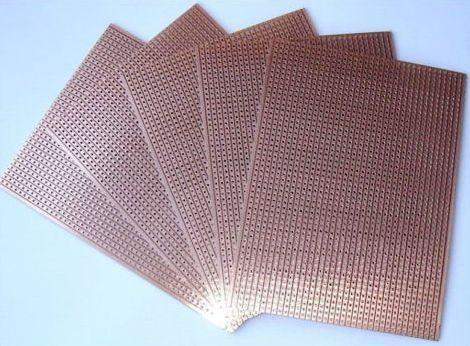

На второй - полоски. В нужном месте надо высверливать или резать ножом.

просто кусок голого провода паяется вместо дорожки и все

делал на фанере, стекляшках от компакт дисков, рыбе, щас делаю на этом



... и добавил:

sergeimo прав, вероборды отличная вещь, и в инете на них валом готового материала.
у нас они чуть дороговаты правда

http://www.aronnelson.com/gallery/main.php - тут валом решений на верках.
самому можно все прикинуть на бумажке в клеточку, или с помощью DIY Layout Creator (бесплатная софтина) - простые, но наглядыне платы на рыбе, верках и печатках

... и добавил:

вот пример веробоард



красные квадратики - места где резать дорожку пополам

Я, когда свою первую примочку делал, вообще просто кусок пластмассы использовал, сверлил отверстия, а сзади проводами разводил. Недавно приезжаю в тот городок, а примочка до сих пор трудится))) 12 лет прошло) Чуть не прослезился... Так что вполне работоспособный вариант для самого начала.

  тоже так делал
только у меня это был второй вариант, первым был навесной монтаж, после того как я осознал что навесной монтаж это нифига не начальный уровень, сделал на куске пластика, потом текстолит без дорожек, потомп печатка.. ну в общем пошло поехало

research, а где покупал такие платы как на фото?

заказные, для себя любимых. Экономия времени - ощутимая, т.к. сделана стандартная разводка и байпас, и структура дорожек как у Veroboard

оптический от холлиса у меня есть. если Росс или чтото на его базе на ца3080, то нету

звук вытягивается оптопарой светодиод+фоторезистор

http://freestompboxes.org/viewtopic.php?f=13&t=617&hilit=flatline+compressor
http://home.orange.nl/fvrijswijk/guitar_electronics_diy/flatline_compressor_john_hollis/flatline_compressor_john_hollis.htm
по второй ссылке идет разбор оптопар. сказано, что резюк+светик+термоусадка=хуже вактека, но вактек у нас не купишь, а забугром он 5-8 евро стоит

... и добавил:

да, плата там "рыба", но если ты заметил, все дорожки в горизонталь, так что на рельсовую макетку встанет как нефиг
