И потом думать, насколько глубоко и как быстро засунут мне его в ж...у соседи? Для дивана жеж
Посчитал-примерил - все в стагг впихивается.

Соседи в принципе и 5 ватт на полной громкости тудажеж засунут, ибо 5 ватт и 15 ватт имеют отличие всего в 5 дБ.
Пятерка она ненамного тише пятнахи.

Добрые вы...

Собрал выходной каскад на 6П3С, взяв типовой режим с автосмещением из справочной литературы - питание 350В, катодный резистор 220 ом, во второй сетке 680 ом, с первой сетки 1М на землю, Rа 4,5К (у меня 5К) - поимел красный анод . Много думаю.

... и добавил:

Заменил на 330 Ом катодный резистор.
Обмерил режимы при закороченной об землю сетке - питание +340В, анод +327в, катод +21,6 в.
Посчитал ток ~67мА, рассеиваемая лампой мощность ~20,2 Вт.  ЧЯДНТ?

А на второй сетке что?

  Упс, забыл: +330В. Все измерения относительно минуса питания(земли)

Sofa_Guitarrero, ну по паспорту вторая сетка держит 250 вольт... 330 не многовато?  Отсюда такой большой ток. Уменьшай еще катодный резистор.

  Спасибо за подсказку, заглянул в паспорт - 250 номинальное, 300 предельно допустимое - пошел читать матчасть.
Вопрос - на второй сетке напряжение снижать обычным резистивным делителем допустимо (+ конденсатор между средней точкой делителя и землей)? Какие могут быть подводные камни, кроме тепловыделения?
Я в ламповой технике этот, как его... нубистор!

Благодарю!
Завтра посчитаю-поэкспериментирую.
Еще вопрос -  зачем такой запас?  10мА через 10К вроде как всего один ватт выделит...

В общем, предварительные расчеты рулят! Загнал лампу в режим, получил +100500 экспы

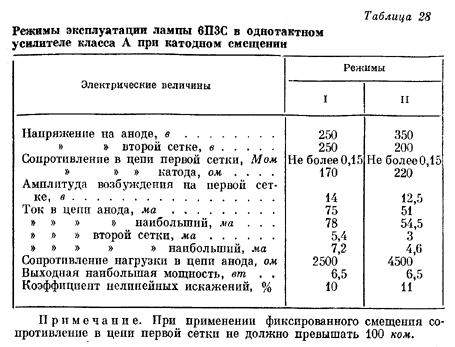

Все как в табличке:

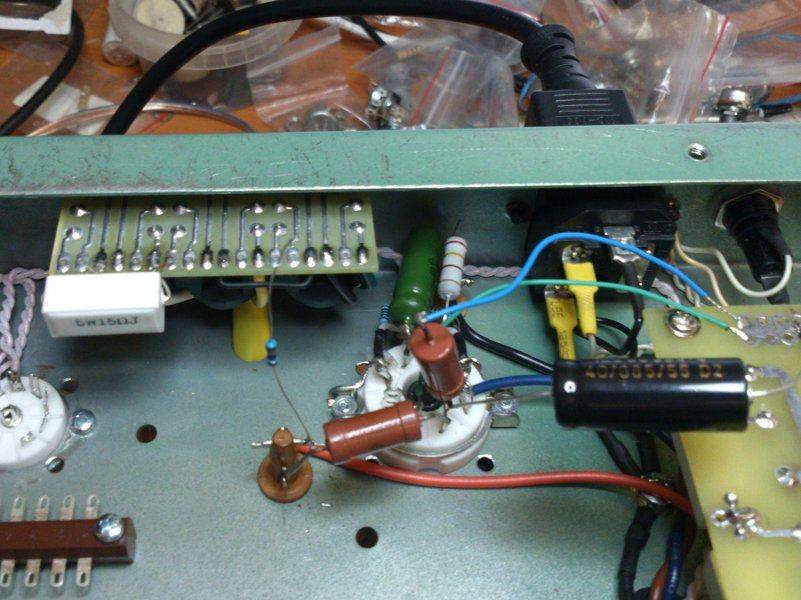

Сбивать напряжение на экранной сетке резистором большого номинала + конденсатор об землю оказалось тухлой затеей. В статике при закороченном входе все выглядело  ОК, но при подаче сигнала режим уплывал непредсказуемо  - опять анод красивого цвета. Посчитал-сгородил делитель - поимел праздник. Выглядит трэшово - окультурить и можно приступать к монтажу предусилителя.


... и добавил:

Забыл добавить  - лампа была не в режиме, был фон НЧ. Загнал в режим - фона нет.

Sofa_Guitarrero, а ты посмотри лейаут Маршалла JCM800 и сразу все станет ясно, ко мне в подпись загляни, разводка обоих ХайГейн устройств сделана по одному принципу.
