Re: Маленький усилитель от кроны
« Ответ #15 : Августа 17, 2020, 10:22:18 »
Увы, https://www.parts-express.com/ не открывается:

Error 1009
Access denied
The owner of this website (www.parts-express.com) has banned the country or region your IP address is in (RU) from accessing this website.

Оффлайн classics Автор темы

  • Эксперт
  • *****
  • Сообщений: 1477
  • Репутация: +282/-0
  • Blues & Rock'n'Roll
Re: Маленький усилитель от кроны
« Ответ #16 : Августа 17, 2020, 13:24:30 »

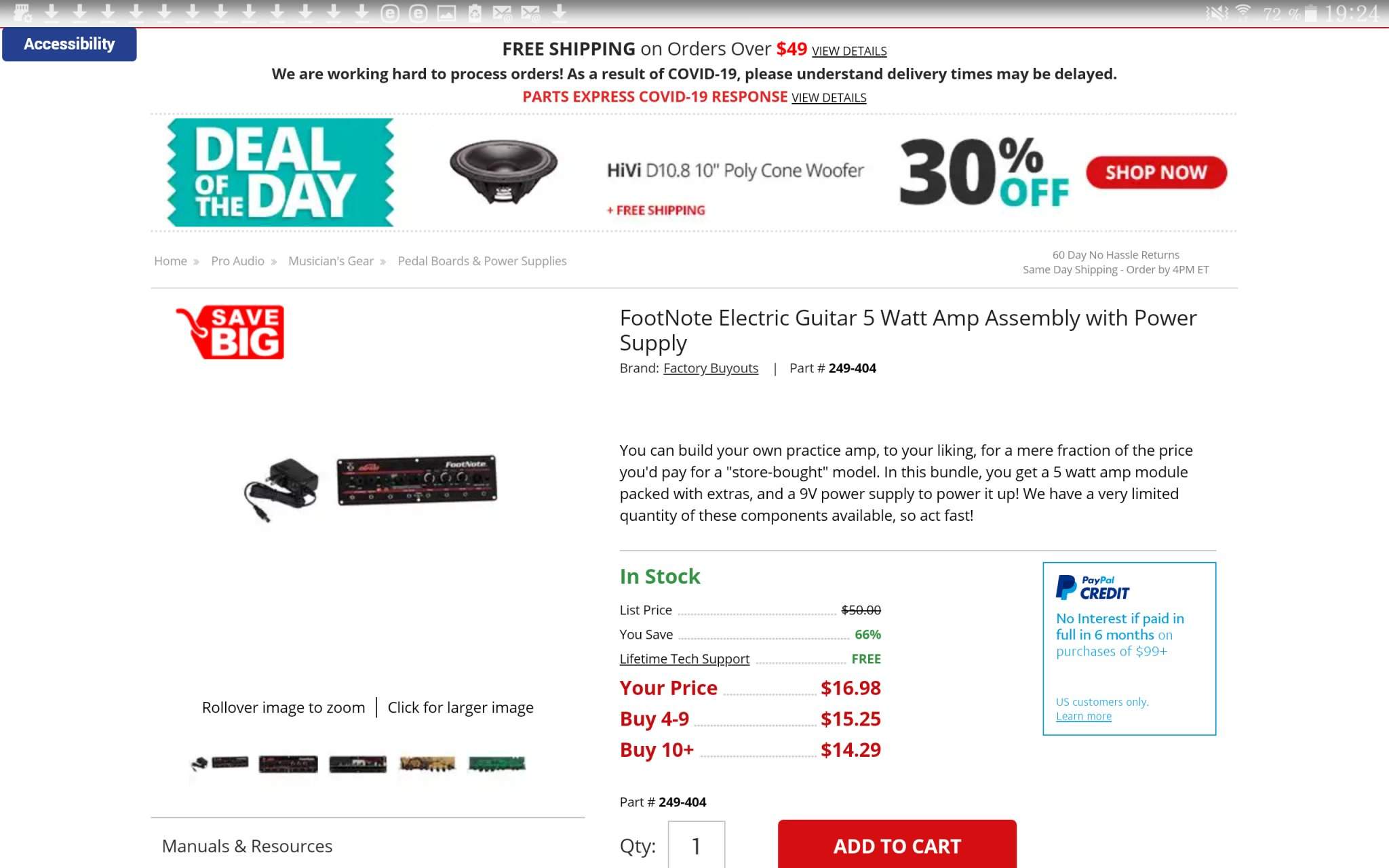

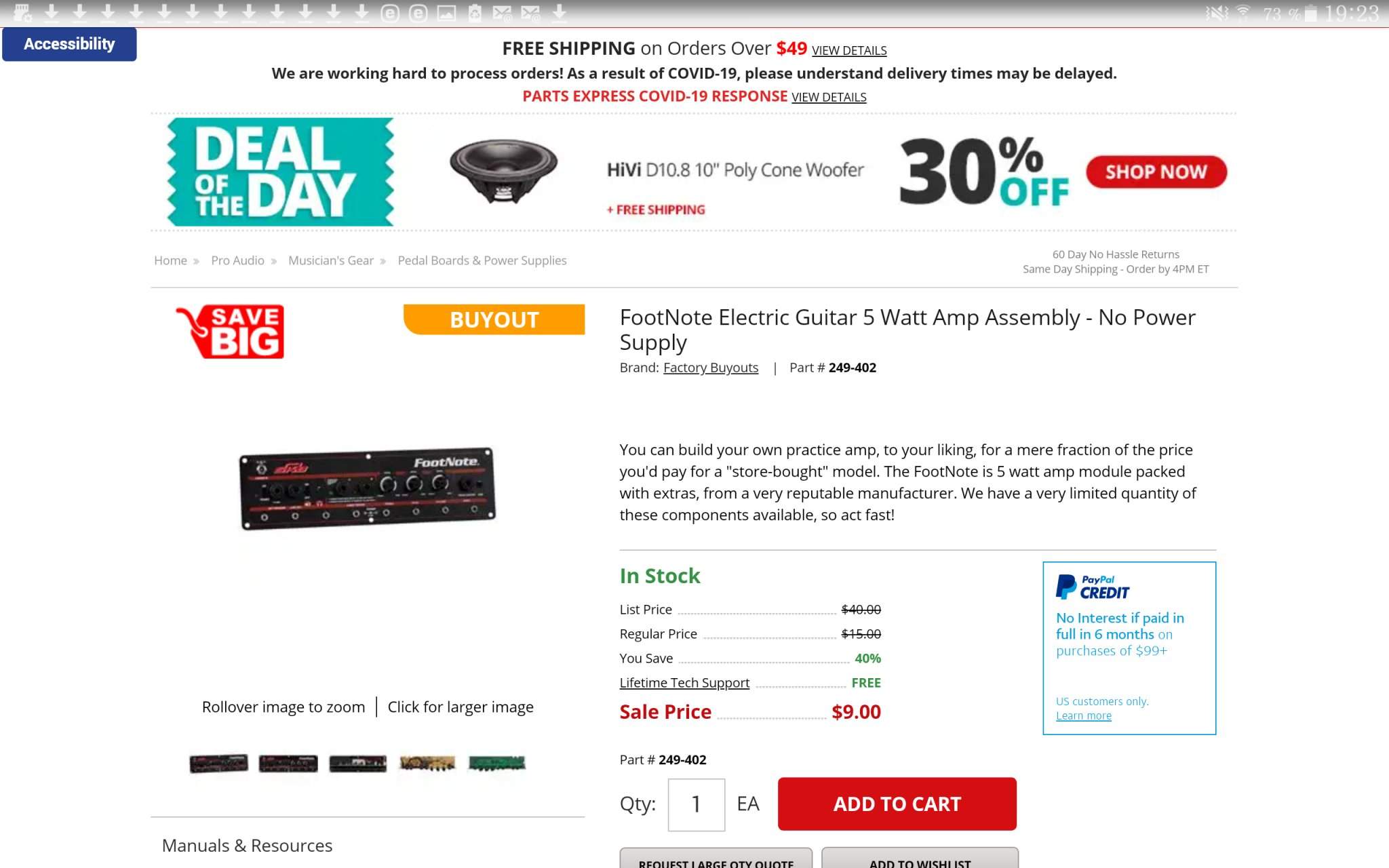

Geezer,Я переходил по ссылкам - всё открывается  ;)

Есть ещё один вариант - продать педальку фленжера и потом купить Vox Mini5 Rythm

Оффлайн Алексей Ф

  • Эксперт
  • *****
  • Сообщений: 2057
  • Репутация: +366/-4
  • GuitarPlayer.Ru fan!
Re: Маленький усилитель от кроны
« Ответ #17 : Августа 17, 2020, 19:16:36 »
The owner of this website (www.parts-express.com) has banned the country or region your IP address is in (RU) from accessing this website.

Оффлайн surfin bird

  • Эксперт
  • *****
  • Сообщений: 2636
  • Репутация: +469/-4
  • Поциент из Масквы
    • Surfin Bird
« Последнее редактирование: Августа 17, 2020, 20:34:31 от surfin bird »

Оффлайн Vitallka

  • Эксперт
  • *****
  • Сообщений: 1175
  • Репутация: +105/-1
  • Антиум
Re: Маленький усилитель от кроны
« Ответ #19 : Августа 17, 2020, 22:43:40 »
classics, а какие приемники имеются?

Оффлайн classics Автор темы

  • Эксперт
  • *****
  • Сообщений: 1477
  • Репутация: +282/-0
  • Blues & Rock'n'Roll
Re: Маленький усилитель от кроны
« Ответ #20 : Августа 17, 2020, 22:47:16 »
classics, а какие приемники имеются?
Завтра пойду на гараж посмотреть, что есть  :)

Оффлайн Geezer

  • Живу на форуме
  • *******
  • Сообщений: 8059
  • Репутация: +2372/-17
  • Atypique
Re: Маленький усилитель от кроны
« Ответ #21 : Августа 18, 2020, 00:06:57 »
Собираясь использовать транзисторные приёмники в качестве миникомбика, надо иметь в виду следующие обстоятельства:
а) со входа УНЧ все они имеют довольно низкое сопротивление, на порядок меньше чем у гитарных усилителей;
б) к этому входу схемно подключен выход АМ-детектора, в пассивном режиме вносящий тембровый завал и добавляющий нежелательные искажения.

Низкое входное сопротивление делает гитарный звук тусклым, но если подключаться через педали с низкоимпедансным выходом, то этот эффект ослабевает, а добавление высокоимпедансного входного буфера (как в Тюбскримере и прочих популярных примочках) решает проблему полностью.
Выход же детектора подлежит безусловному отключению.
Для примера, в этой схеме необходимо отпаять любой вывод конденсатора С43, а подключаться к точке 27 на плате:


Оффлайн surfin bird

  • Эксперт
  • *****
  • Сообщений: 2636
  • Репутация: +469/-4
  • Поциент из Масквы
    • Surfin Bird
Re: Маленький усилитель от кроны
« Ответ #22 : Августа 18, 2020, 19:09:46 »
Не уверен, что верно понимаю цель для реализации которой необходим данный усилитель. В моем понимании, подобное устройство оправдано только в качестве сувенира, либо в качестве сверхлегкого, мобильного устройства.

Имхо мало-мальски приличное звучание подобного уся возможно лишь в случае использования гитарного пьезодатчика ( клин), и в случае использования каб-сима ( перегруз).

В начале 90 откопал у подруги в чуланчике транзисторный приемник VEF,  ради любопытства подключал к его магнитофонному входу свои гитарехи и примочки ( рэтт, бигмаф, суперовердрайв, стереохорус, дилей, мастеровой ламповый преамп для хайгену и пр .) Не было там никакого мало-мальски приличного звука впомине  ???

имхо если основная цель - избавление от фона путем использования батарейки, то непонятно почему в условии задачи именно крона, мну к примеру любит АА-аккумуляторы, потому что у меня их до фига, а так же прется от 14в аккумуляторов шуруповерта, 6в аккумуляторов от детского квадроцикла, 3,7 в аккумуляторов для охотничего фонаря

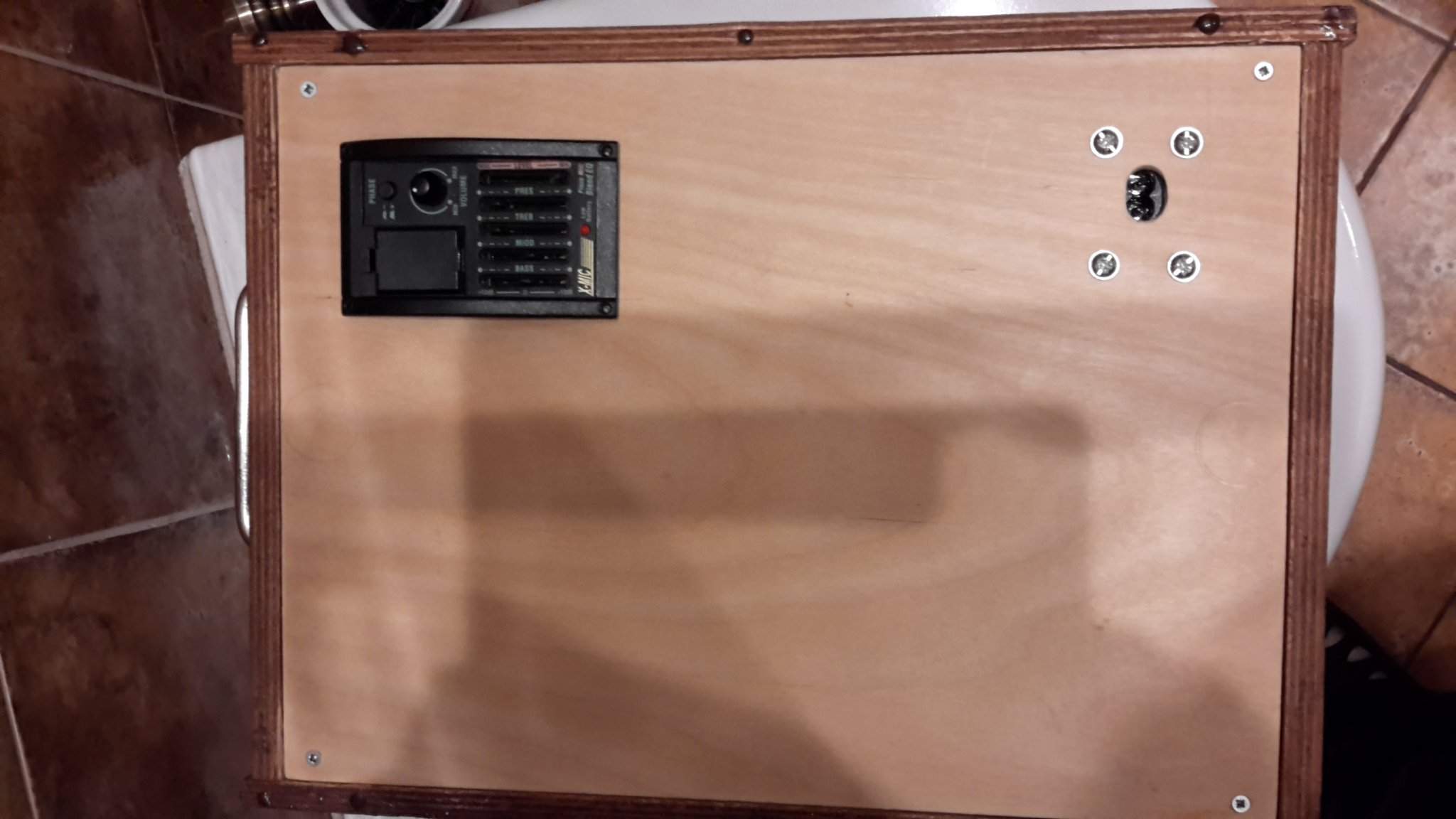

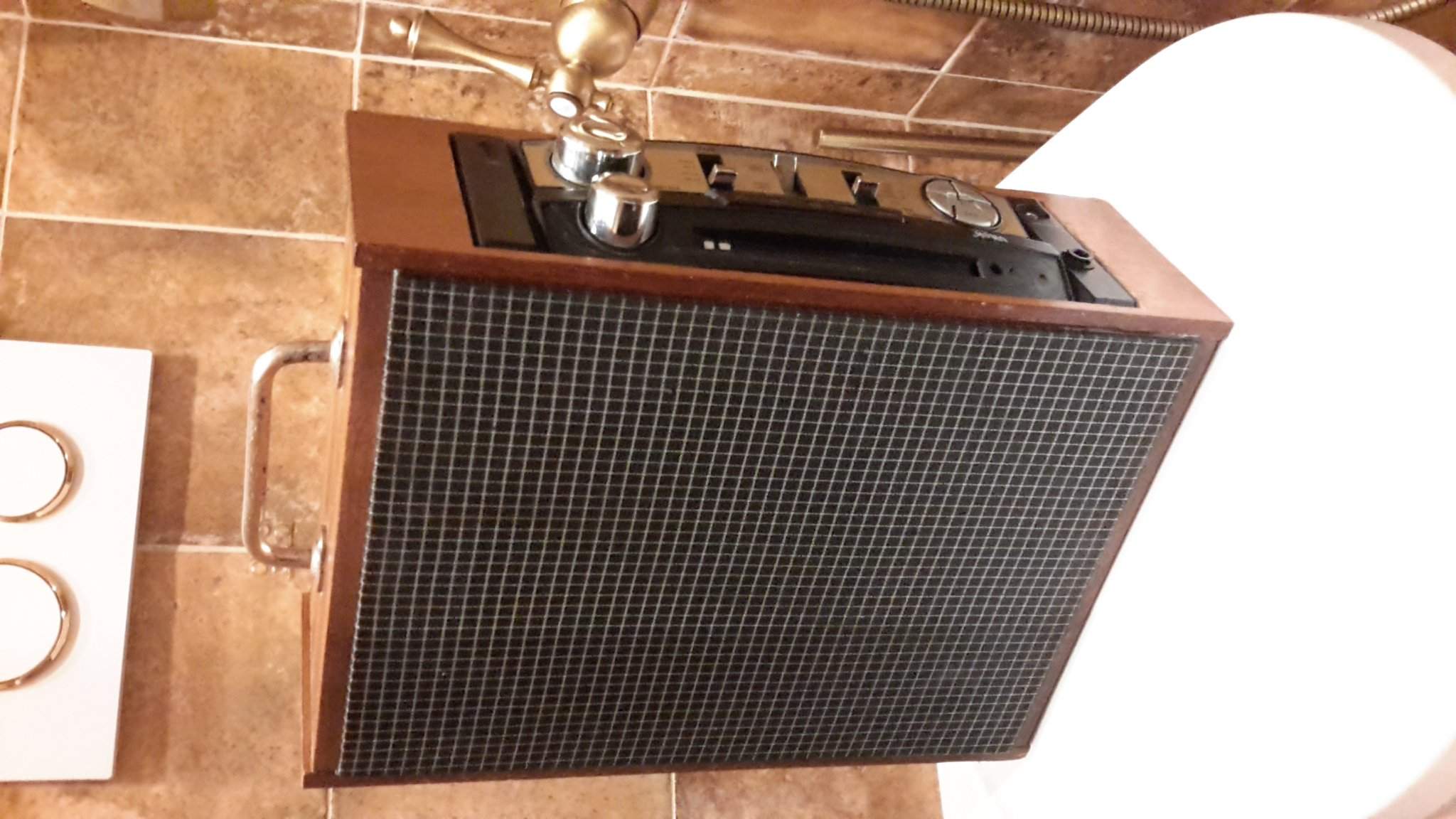

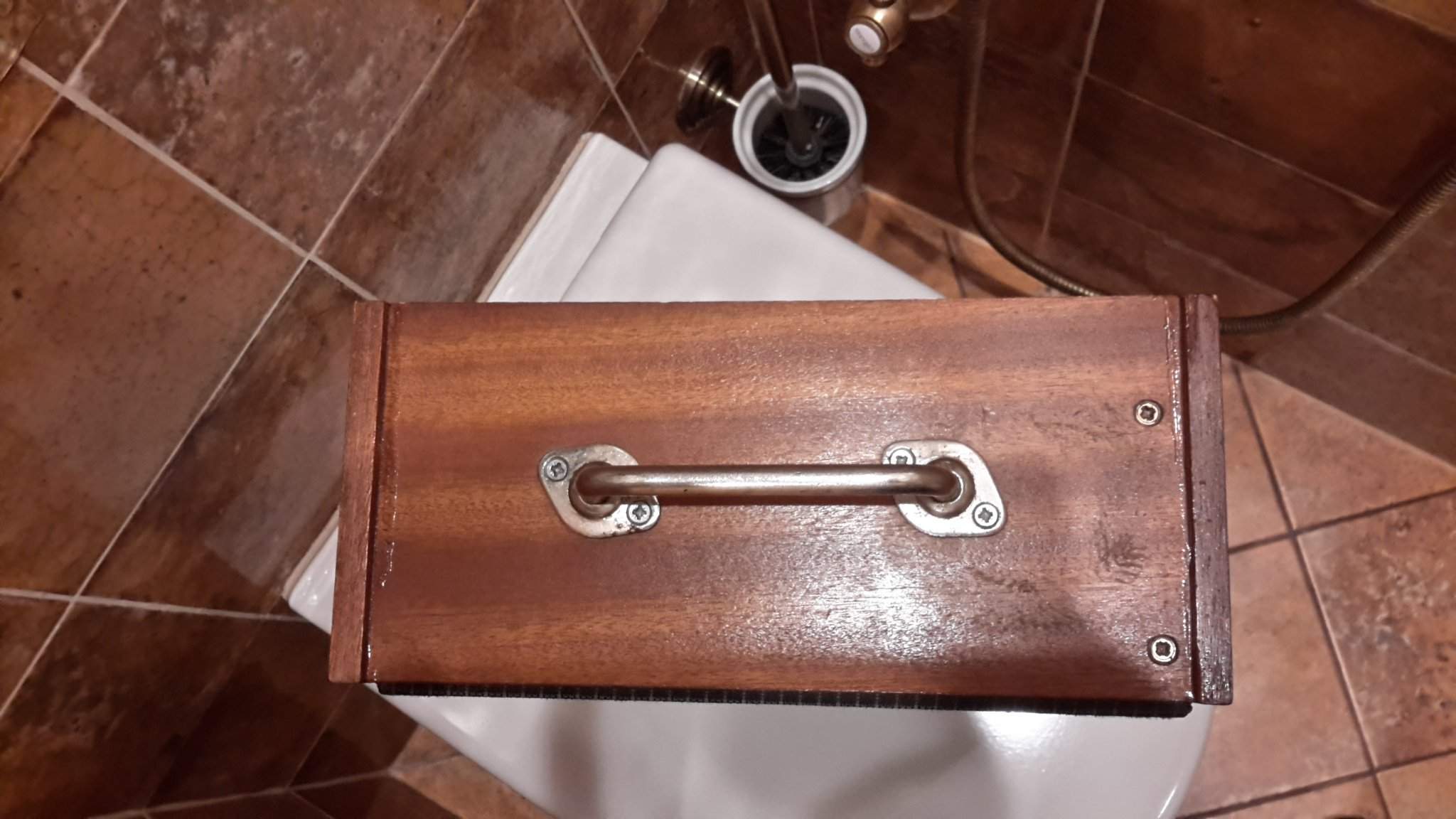

Впрочем, признаюсь, грешен, когда вижу выброшенное барахло, ножки немеют, рученки трясутся, ну и просто не могу спокойно пройти мимо помойки :) Вот, не жалею, шо как то раз, по пьяни, скрестил Витька с Аккордом и вполне успешно использую с VST или с басухой, когда домочадцы со всех концертных площадок и  студий повыгоняют,  акромя сартира  ???
« Последнее редактирование: Августа 19, 2020, 21:08:32 от surfin bird »

Оффлайн sv.dudnik

  • Завсегдатай
  • ***
  • Сообщений: 323
  • Репутация: +37/-7
Re: Маленький усилитель от кроны
« Ответ #23 : Августа 18, 2020, 20:01:13 »
Ручка класс. Прям стим панк.

Оффлайн Geezer

  • Живу на форуме
  • *******
  • Сообщений: 8059
  • Репутация: +2372/-17
  • Atypique
Re: Маленький усилитель от кроны
« Ответ #24 : Августа 18, 2020, 20:20:11 »
Недавно принесли в дар ВЭФ-202 в отличном состоянии. Дата изготовления - октябрь 1977. Включил, послушал - жив, работает.
Разобрал корпус полностью, отмыл от следов предыдущей эксплуатации, собрал опять.
Подключился к аудиовходу как есть, ничего не меняя - звучит мутно, с грязнецой. Стало ясно, что без ампутации АМ-детектора не обойтись.



Нашёл схему. Поднял вывод R49 (3,9 кОм), послушал - совсем другое дело!
Звучит с гитары чисто до положения регулятора громкости 3/4, потом начинается перегруз. Аттенюатор или входной буфер ставить пока на стал - на чистом практически не играю, а с примочками работает вполне нормально. Присовокупил аппарат к своей коллекции.

Оффлайн classics Автор темы

  • Эксперт
  • *****
  • Сообщений: 1477
  • Репутация: +282/-0
  • Blues & Rock'n'Roll
Re: Маленький усилитель от кроны
« Ответ #25 : Августа 19, 2020, 00:15:25 »
classics, а какие приемники имеются?
К сожелению ничего не нашёл. Купил собранный усилитель на LM386. С одной ручкой громкости. Подключил два динамика на 4ома 10 ватт. Запитал от двух батареек 18650. Подключил телефон. Звук нормальный. Электрогитару уже поздно было подключать. Сегодня подключил - звук не супер, но фона нету  ;)

Попробую поискать в объявления на продажу VEF 202, если будет не дорого можно взять
« Последнее редактирование: Августа 19, 2020, 11:27:31 от classics »

Оффлайн Vitallka

  • Эксперт
  • *****
  • Сообщений: 1175
  • Репутация: +105/-1
  • Антиум
Re: Маленький усилитель от кроны
« Ответ #26 : Августа 19, 2020, 12:58:45 »

Оффлайн classics Автор темы

  • Эксперт
  • *****
  • Сообщений: 1477
  • Репутация: +282/-0
  • Blues & Rock'n'Roll
Re: Маленький усилитель от кроны
« Ответ #27 : Августа 19, 2020, 13:22:19 »
Есть смысл заморачиваться с расчетом объема для динамиков?

... и добавил:

Этот усилитель тоже пригодится, а также опыт  ;)

Vitallka,Спасибо за ссылку. Посмотрю, может найду, что-то в хорошем состоянии  :)
« Последнее редактирование: Августа 19, 2020, 13:34:57 от classics »

Оффлайн Geezer

  • Живу на форуме
  • *******
  • Сообщений: 8059
  • Репутация: +2372/-17
  • Atypique
Re: Маленький усилитель от кроны
« Ответ #28 : Августа 19, 2020, 14:50:49 »
А тем временем из тьмы веков одобрительно подмигивают аппараты "Альпинист", "Гиала", "Селга" и прочие переносные, германиевые, трансформаторные с динамиком 0,5 Ватта и больше ;)
« Последнее редактирование: Августа 19, 2020, 15:07:34 от Geezer »

Оффлайн classics Автор темы

  • Эксперт
  • *****
  • Сообщений: 1477
  • Репутация: +282/-0
  • Blues & Rock'n'Roll
Re: Маленький усилитель от кроны
« Ответ #29 : Августа 19, 2020, 19:38:03 »
Подскажите как проверить работу приемника, если не работает радио?
